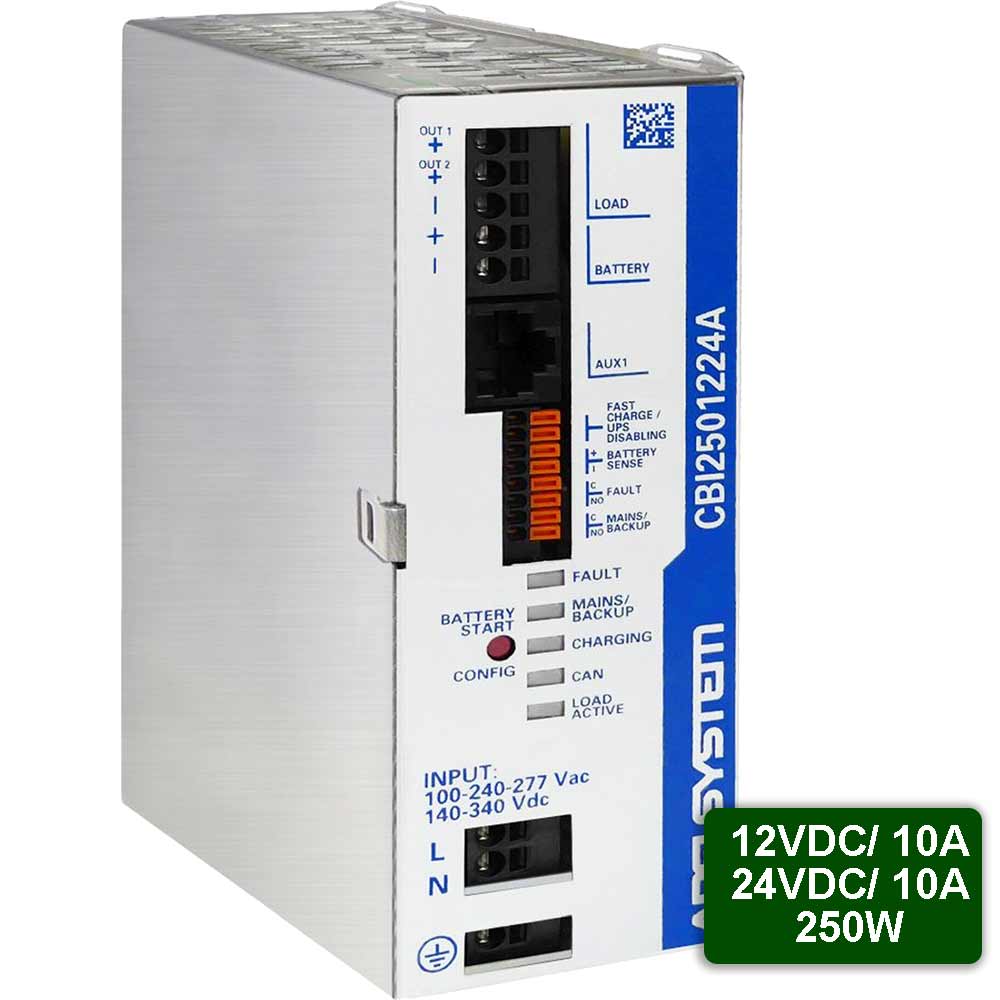

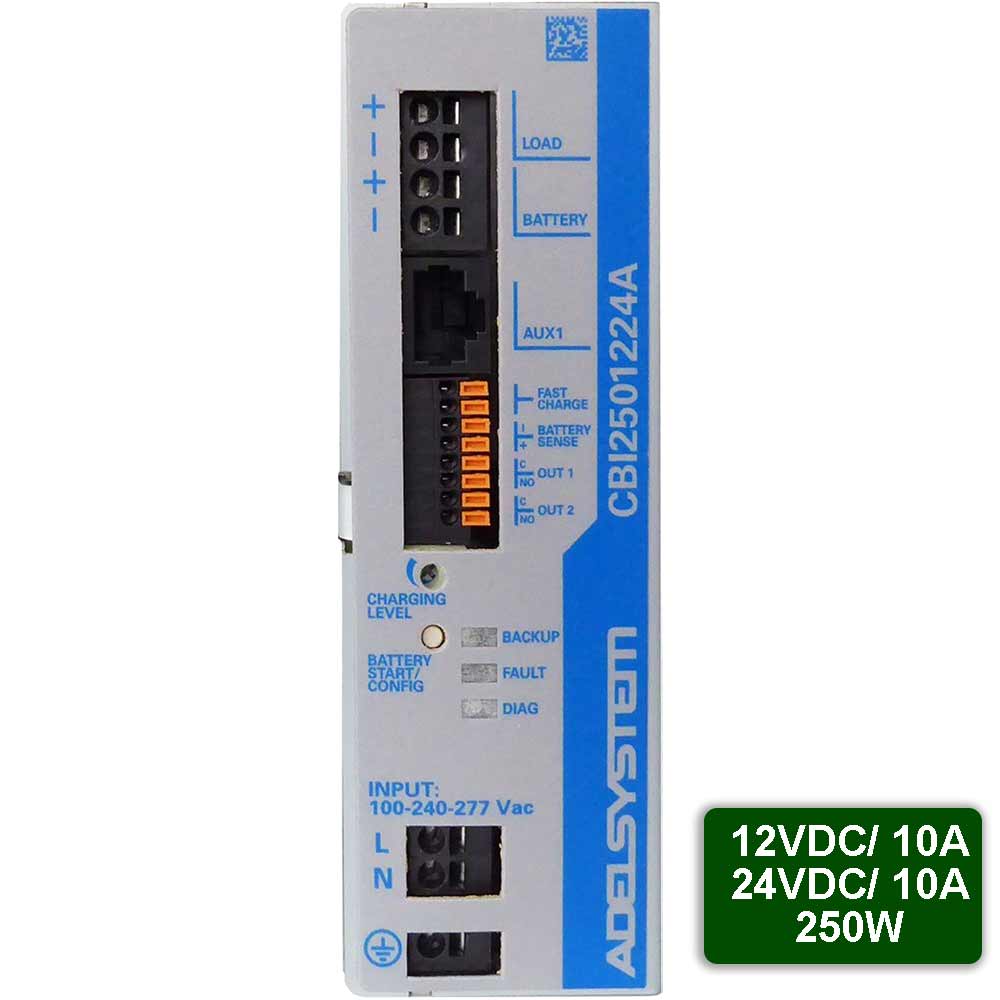

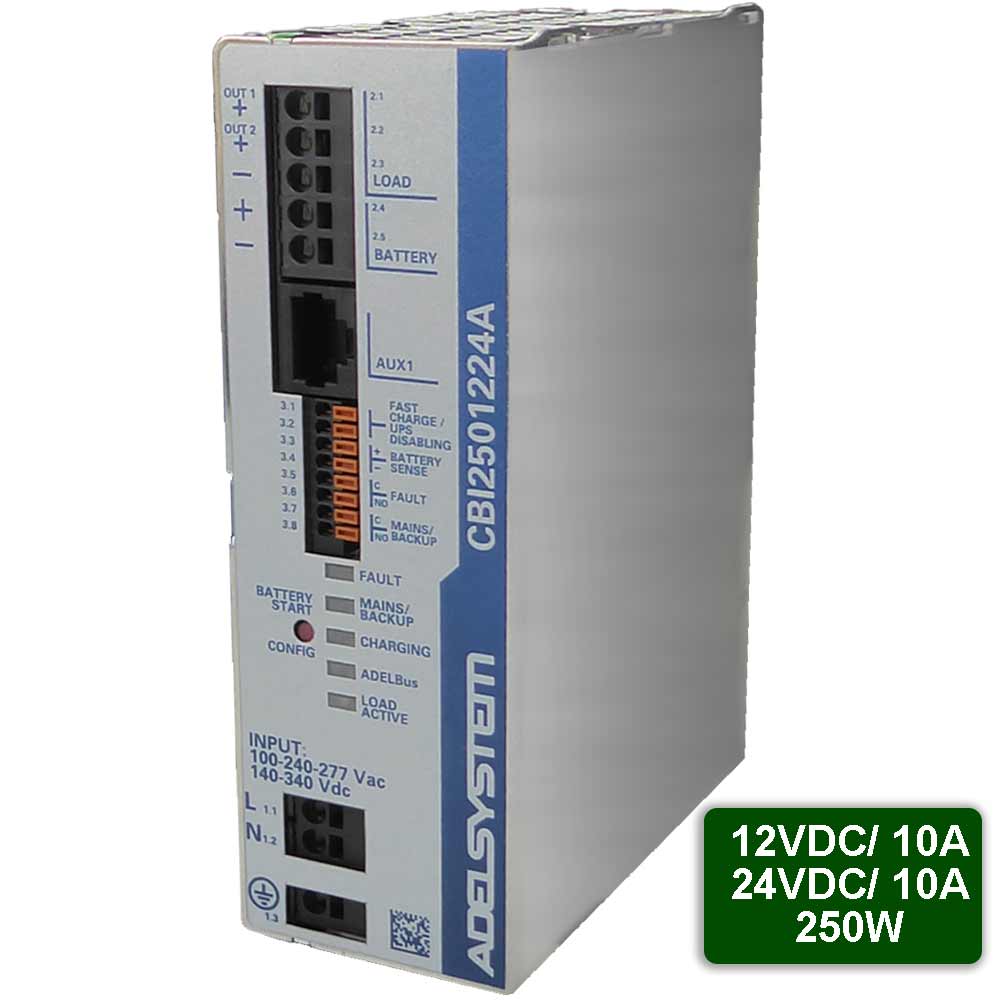

ADELSystem CBI2501224A
All-in-One 12V/24VDC USV - 12A/10A

Bewertung: Noch nicht bewertet

All-in-One 12V/24VDC USV – vereint die Funktionen eines Netzteils, einer Notstromversorgung, eines Batterieladegeräts und eines Testgeräts in einem einzigen, nur 50mm breiten Modul.

  • Wählbarer Lastausgang: 12V DC, 12 A oder 24 VDC, 10 A

  • Breiter Eingangsspannungsbereich: 100–277 VAC und 140–340 VDC

  • Modbus RTU RS485

  • Ladeprofile für Blei, GEL, AGM, Li-Ion und LiFePO4

Verkaufspreis430,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 430,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Nicht lagernd. Lieferzeit ca. 2 Wochen
Artikelnummer: ADELSystem CBI2501224A
12V/ 24VDC Gleichstrom USV - 10A | In: 110-240-277Vac (47-63Hz), Out:12Vdc, 12A, oder 24Vdc, 10A; 250W
Allg. Produktbeschreibung

ADELSystem CBI2501224A: Kompakte 12V DC/ 24V DC Hutschienen DC-USV Anlage mit MODbus RTU

Bei der CBI2501224A von ADELSystem handelt es sich um eine DC-USV Anlage für die Hutschiene (DIN Rail), die einen 1-phasigen Stromeingang (110–277 VAC/ 140–340 VDC) besitzt und eine Ausgangsspannung von 12 VDC oder 24 VDC mit 10A (bis zu 250 Watt) liefert.
Die Konfiguration kann über eine RS485-basierten Modbus RTU Schnittstelle erfolgen. Diese CBI DC-USV ist mit offenen/ geschlossenen Blei-Säure, Gel, Li-Ion und NiCd/ NiMH Batterien kompatibel.
Zudem überwacht sie kontinuierich den Batteriestatus und reduziert so das Risiko von (Batterie-)Schäden.
Der ADELBus Anschluss der CBI2501224A vereinfacht die Kommunikation mit anderen Geräten von ADELSystem.



Features der kompakte DIN Rail DC-USV Anlage CBI2501224A vonA DELSystem auf einen Blick

All-in-One 12V/24VDC USV – vereint die Funktionen eines Netzteils, einer Notstromversorgung, eines Batterieladegeräts und eines Testgeräts in einem einzigen, nur 50mm breiten Modul.

  • Breiter1-phasiger Eingangsspannungsbereich:  110-277V AC/ 140-340V DC
  • Wählbare Ausgangsspannung am Lastausgang: 12V DC, 12 A oder 24 VDC, 10 A
  • Lastausgang kann über Modbus RTU geschaltet werden
  • Unterstützt 5 Ladungsstufen: Recovery, Absorption, Boost, Refresh und Float
  • Bis zu 250 Watt Ausgangsleistung und 10A Ausgangsstrom
  • Der Eingangsstrom wird automatisch zwischen den Ausgängen und der Batterie aufgeteilt
  • RS485-basierte MODbus RTU Schnittstelle für die Konfiguration der Einstellungen
  • Last-/ Stromausgang bietet verschiedene Funktionen (z.B. Soft Start, Fade-In, usw.)
  • Kann kurzfristig die doppelte Nennleistung liefern: dazu werden die Batterie und der Stromeingang gleichzeitig genutzt
  • Konstante Überwachung des Batteriestatus – Reduktion des Risikos von Schäden
  • Lompatibel mit NiCd/ NiMH, Li-Ion, Gel und offenen und geschlossenen Blei-Säure Batterien
  • ADELBus Anschluss zur Kommunikation mit anderen ADELSystem Lösungen
  • Bietet Schutz gegen Kurzschlüsse, Überspannungen und Verpolungen
  • IP20 konformes Gehäuse
  • Industrietauglich – Betriebstemperatur von −25°C bis 80°C
  • Kompakte Bauform ((BxHxT)): 50 x 135 x 135 mm
Spezifikation

Technische Daten der intelligenten 12V/ 24V DC USV Anlage mit MODbus RTU CBI2501224A von ADELSystem

Technische Daten der Gleichstrom USV Anlage mit wählbarer Ausgangsspannung (12V DC Ausgang oder 24V DC Ausgang) zur Montage auf Hutschienen
Eingang
Nominale Eingangsspannung (AC) einphasig, 110 - 240 - 277 V AC
Spannungsbereich (AC) 90 - 305 V AC
Eingangsstrom (110–240–277Vac) 2–1,2–1A
Nominale Eingangsspannung (DC) 140 - 340 V DC
Eingangsstrom (140–340Vdc) 1,5–0,9A
Fequenz 47 - 63 Hz
Interne Sicherung 8A
Externe Sicherung 10A
Ausgang
Nominale Ausgangsspannung (Vn) 12 V DC oder 24 V DC
Per Knopfdruck oder über ADELViewSystem wählbar
Stromstärke (In) 12V DC 10A ±5% In
24V DC 10A ±5% In
Effizienz  ≥ 92%
Restwelligkeit  ≤ 80 mVpp
Einschalt-Verzögerung  1 Sekunde maximal
Maximale Verlustleistung  < 20W
Dauerstrom (ohne Batterie) Iload=In  In A
Dauertsrom (mit Batterie) Iload=In+Ibatt  2x In
Maximaler Ausgangsstrom (Haupteingang) Iload (4 Sek.)  3x Imax
Maximaler Ausgangsstrom (Back Up) Iload (4 Sek.)  2x Imax
Batteriestart √ (ja)
Zeitpufferung [in min] (Ausgang ohne Haupteingang ausschalten) 0,5; 2; 5; 10; 15; 20; 30; 45; 60; ∞
Anlaufen mit hoher Last (kapazitive Last) √ (ja, unbegrenzt)
Kurzschluss Schutz √ (ja)
Überladungsschutz √ (ja)
Überspannungsschutz √ (ja)
Überhitzungsschutz √ (ja)
Lastausgang 24VDC
Ausgangsspannung (bei In) 22 - 28,8 Vdc
Nennstrom (Iload) 10 A ±5% In
Spitzenleistung max. 2 Sek. 12 A ±5% In
Schwellenwert für Alarm "Batterie fast leer" 20 – 21 Vdc batt
Schutz gegen Tiefenentladung 19 – 20 Vdc batt
Lastausgang 12VDC
Ausgangsspannung (bei In) 10 - 14,4Vdc
Nennstrom (Iload) 10 A ±5% In
Schwellenwert für Alarm "Batterie fast leer" 10 – 11 Vdc batt
Schutz gegen Tiefenentladung 9 – 10 Vdc batt
Dynamische Last
Die Ausgangsspannung richtet sich nach der Ausgangslast „Zusätzlicher Ausgang zuschaltbar“ Ein/Aus, max. 10 A
über Modbus ansteuerbar
Batterieausgang
Ausgangsspannung (bei In) Entspricht der Ausgangsspannung am Lastausgang
Konfiguration des Boost-/ Schnelllade-Schalters Blei-Säure 2,4V/Zelle
Ni-Cd 1,45V/Zelle
Li-Ionen 3,65V/Zelle
Konfiguration des Erhaltungslade-Schalters Blei-Säure 2,23;2,25;2,27;2,3V/Zelle
Ni-Cd 1,4V/Zelle
Ni-Mh 1,5V/Zelle
Li-Ionen 3,45V/Zelle
Batterieanzahl 12V DC 1x 12 V
24V DC 2x 12 V in Reihe
Maximale Ladungszeit 15 Std.
Minimale Ladungszeit 1 min.
Maximaler Ladestrom (Ibatt) In ±5%
Ladestrombegrenzung (Iadj) 0,2 ÷ 100% / Ibatt
Wiederherstellungsladung 12V DC 2-11,2V
24V DC 2-22,5V
Verpolungsschutz  √ (ja)
Sulfierte Batterie-Check √ (ja)
Erkennen von Kurzschlüssen/ kurzgeschlossenen Zellen √ (ja)
Batterie-Eingang für 4-Leiter-Anschluss √ (ja)
Ruhestrom im Batteriebetrieb ≤ 5mA
Automatische Ladekurve IUoU 5 Stufen
Remote Eingangssteuerung (RTCONN Kabel) Schnell-Ladung/ Normal-Ladung
Batterietester
Prüfung auf sulfatierte Batterien (SoH) √ (ja)
Erkennung von Kurzschlüssen √ (ja)
Batterieauffrischung (Schnellladefunktion muss aktiviert sein) Alle 288 Stunden
Ladezustand (SoC) √ (ja)
Warnung bei geringer Batteriekapazität √ (ja)
Automatischer oder manueller SoH-Test √ (ja)
Signal Ausgang (potentialfreie Schaltkontakte)
Potentialfreier Kontakt. Stromschaltfähig (EN 60947-4-1): Max.: DC1: 30 VDC, 1 A; AC1: 60 VAC, 1 A (ohmsche Last); Min.: 1 mA bei 5 VDC (minimale zulässige Last)
Haupt- oder Notstromversorgung C / NEIN
Batterie- oder Systemfehler C / NEIN
(Die Ausgänge können je nach Projektanforderungen neu konfiguriert werden)
LED-Anzeige
Fehler Rot
Netz- oder Notstromversorgung Gelb
Ladevorgang / Diagnose Grün / Rot
ADELBus (CAN) Grün
Last aktiv „EIN“ Grün
PC-Herunterfahren oder Geräte-Herunterfahren
PC-Herunterfahren-Funktion zum Ein- und Ausschalten des PCs Über ADELViewSystem und RJUSB280-Kabel
Gerät ausschalten, wenn die Ethernet-Verbindung unterbrochen wird Durch Konfiguration des Geräts
Deaktivieren der USV
Aktivieren/ Deaktivieren der USV Über einen externen Kontakt
Kommunikationsanschluss: Ein-/Ausgang (RJ45)
Protokoll für Fernüberwachungsdaten Aux1 für Modbus RTU (RS485) DPY351 oder DPY353 RJTemp
Allgemeine Daten
Isolationsspannung (IN/OUT) 4000 V AC
Isolationsspannung (IN/PE) 2500 V AC
Isolationsspannung Ausgang Last & Batterie / PE) 1000 V AC
Isolationsspannung (Ausgang Last & Batterie / Fehlersystem & Haupt- oder Reserveanschluss) 1000 V AC
Isolierung der Modbus-RTU-Schnittstelle Nur funktional
Ableitstrom < 5 mA
Zuverlässigkeit/ Betriebsdauer [MTBF] (IEC 61709) > 300.000 Stunden
Umgebungsbedingungen
Betriebstemperatur −25°C bis +70°C
Lagertemperatur −40°C bis +85°C
Luftfeuchte bis 95% relative Luftfeuchtigkeit (bei 25°C)
Betriebshöhe 0 – 6000 m (ohne Einschränkungen)
Überspannungskategorie IEC 62103, EN 50178 Kategorie III < 2000m
  Kategorie II > 2000m
Kühlung automatisch
Physische Eigenschaften
Abmessungen (BxHxT) 50x135x135 mm
Schutzklasse (EN/IEC 60529) IP20
Ein- und Ausgangsanschlüsse Klemmleisten, Steckanschluss
2mm (24–12AWG)
Signalanschlüsse Klemmleisten, Steckanschluss
0,8 mm (24–20 AWG)
Schutzklasse (PE angeschlossen) I, mit PE
Gewicht ca. 0,95kg
Zulassungen
  CE

Auch gesucht unter: cbi12xx, cbi24xx, cbiserie, cbi.serie, cbixxxx, cbi12.serie, cbi24.serie

Downloads

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten der intelligenten 12V/ 24V DC USV Anlage mit MODbus RTU CBI2501224A von ADELSystem

Technische Daten der Gleichstrom USV Anlage mit wählbarer Ausgangsspannung (12V DC Ausgang oder 24V DC Ausgang) zur Montage auf Hutschienen
Eingang
Nominale Eingangsspannung (AC) einphasig, 110 - 240 - 277 V AC
Spannungsbereich (AC) 90 - 305 V AC
Eingangsstrom (110–240–277Vac) 2–1,2–1A
Nominale Eingangsspannung (DC) 140 - 340 V DC
Eingangsstrom (140–340Vdc) 1,5–0,9A
Fequenz 47 - 63 Hz
Interne Sicherung 8A
Externe Sicherung 10A
Ausgang
Nominale Ausgangsspannung (Vn) 12 V DC oder 24 V DC
Per Knopfdruck oder über ADELViewSystem wählbar
Stromstärke (In) 12V DC 10A ±5% In
24V DC 10A ±5% In
Effizienz  ≥ 92%
Restwelligkeit  ≤ 80 mVpp
Einschalt-Verzögerung  1 Sekunde maximal
Maximale Verlustleistung  < 20W
Dauerstrom (ohne Batterie) Iload=In  In A
Dauertsrom (mit Batterie) Iload=In+Ibatt  2x In
Maximaler Ausgangsstrom (Haupteingang) Iload (4 Sek.)  3x Imax
Maximaler Ausgangsstrom (Back Up) Iload (4 Sek.)  2x Imax
Batteriestart √ (ja)
Zeitpufferung [in min] (Ausgang ohne Haupteingang ausschalten) 0,5; 2; 5; 10; 15; 20; 30; 45; 60; ∞
Anlaufen mit hoher Last (kapazitive Last) √ (ja, unbegrenzt)
Kurzschluss Schutz √ (ja)
Überladungsschutz √ (ja)
Überspannungsschutz √ (ja)
Überhitzungsschutz √ (ja)
Lastausgang 24VDC
Ausgangsspannung (bei In) 22 - 28,8 Vdc
Nennstrom (Iload) 10 A ±5% In
Spitzenleistung max. 2 Sek. 12 A ±5% In
Schwellenwert für Alarm "Batterie fast leer" 20 – 21 Vdc batt
Schutz gegen Tiefenentladung 19 – 20 Vdc batt
Lastausgang 12VDC
Ausgangsspannung (bei In) 10 - 14,4Vdc
Nennstrom (Iload) 10 A ±5% In
Schwellenwert für Alarm "Batterie fast leer" 10 – 11 Vdc batt
Schutz gegen Tiefenentladung 9 – 10 Vdc batt
Dynamische Last
Die Ausgangsspannung richtet sich nach der Ausgangslast „Zusätzlicher Ausgang zuschaltbar“ Ein/Aus, max. 10 A
über Modbus ansteuerbar
Batterieausgang
Ausgangsspannung (bei In) Entspricht der Ausgangsspannung am Lastausgang
Konfiguration des Boost-/ Schnelllade-Schalters Blei-Säure 2,4V/Zelle
Ni-Cd 1,45V/Zelle
Li-Ionen 3,65V/Zelle
Konfiguration des Erhaltungslade-Schalters Blei-Säure 2,23;2,25;2,27;2,3V/Zelle
Ni-Cd 1,4V/Zelle
Ni-Mh 1,5V/Zelle
Li-Ionen 3,45V/Zelle
Batterieanzahl 12V DC 1x 12 V
24V DC 2x 12 V in Reihe
Maximale Ladungszeit 15 Std.
Minimale Ladungszeit 1 min.
Maximaler Ladestrom (Ibatt) In ±5%
Ladestrombegrenzung (Iadj) 0,2 ÷ 100% / Ibatt
Wiederherstellungsladung 12V DC 2-11,2V
24V DC 2-22,5V
Verpolungsschutz  √ (ja)
Sulfierte Batterie-Check √ (ja)
Erkennen von Kurzschlüssen/ kurzgeschlossenen Zellen √ (ja)
Batterie-Eingang für 4-Leiter-Anschluss √ (ja)
Ruhestrom im Batteriebetrieb ≤ 5mA
Automatische Ladekurve IUoU 5 Stufen
Remote Eingangssteuerung (RTCONN Kabel) Schnell-Ladung/ Normal-Ladung
Batterietester
Prüfung auf sulfatierte Batterien (SoH) √ (ja)
Erkennung von Kurzschlüssen √ (ja)
Batterieauffrischung (Schnellladefunktion muss aktiviert sein) Alle 288 Stunden
Ladezustand (SoC) √ (ja)
Warnung bei geringer Batteriekapazität √ (ja)
Automatischer oder manueller SoH-Test √ (ja)
Signal Ausgang (potentialfreie Schaltkontakte)
Potentialfreier Kontakt. Stromschaltfähig (EN 60947-4-1): Max.: DC1: 30 VDC, 1 A; AC1: 60 VAC, 1 A (ohmsche Last); Min.: 1 mA bei 5 VDC (minimale zulässige Last)
Haupt- oder Notstromversorgung C / NEIN
Batterie- oder Systemfehler C / NEIN
(Die Ausgänge können je nach Projektanforderungen neu konfiguriert werden)
LED-Anzeige
Fehler Rot
Netz- oder Notstromversorgung Gelb
Ladevorgang / Diagnose Grün / Rot
ADELBus (CAN) Grün
Last aktiv „EIN“ Grün
PC-Herunterfahren oder Geräte-Herunterfahren
PC-Herunterfahren-Funktion zum Ein- und Ausschalten des PCs Über ADELViewSystem und RJUSB280-Kabel
Gerät ausschalten, wenn die Ethernet-Verbindung unterbrochen wird Durch Konfiguration des Geräts
Deaktivieren der USV
Aktivieren/ Deaktivieren der USV Über einen externen Kontakt
Kommunikationsanschluss: Ein-/Ausgang (RJ45)
Protokoll für Fernüberwachungsdaten Aux1 für Modbus RTU (RS485) DPY351 oder DPY353 RJTemp
Allgemeine Daten
Isolationsspannung (IN/OUT) 4000 V AC
Isolationsspannung (IN/PE) 2500 V AC
Isolationsspannung Ausgang Last & Batterie / PE) 1000 V AC
Isolationsspannung (Ausgang Last & Batterie / Fehlersystem & Haupt- oder Reserveanschluss) 1000 V AC
Isolierung der Modbus-RTU-Schnittstelle Nur funktional
Ableitstrom < 5 mA
Zuverlässigkeit/ Betriebsdauer [MTBF] (IEC 61709) > 300.000 Stunden
Umgebungsbedingungen
Betriebstemperatur −25°C bis +70°C
Lagertemperatur −40°C bis +85°C
Luftfeuchte bis 95% relative Luftfeuchtigkeit (bei 25°C)
Betriebshöhe 0 – 6000 m (ohne Einschränkungen)
Überspannungskategorie IEC 62103, EN 50178 Kategorie III < 2000m
  Kategorie II > 2000m
Kühlung automatisch
Physische Eigenschaften
Abmessungen (BxHxT) 50x135x135 mm
Schutzklasse (EN/IEC 60529) IP20
Ein- und Ausgangsanschlüsse Klemmleisten, Steckanschluss
2mm (24–12AWG)
Signalanschlüsse Klemmleisten, Steckanschluss
0,8 mm (24–20 AWG)
Schutzklasse (PE angeschlossen) I, mit PE
Gewicht ca. 0,95kg
Zulassungen
  CE
