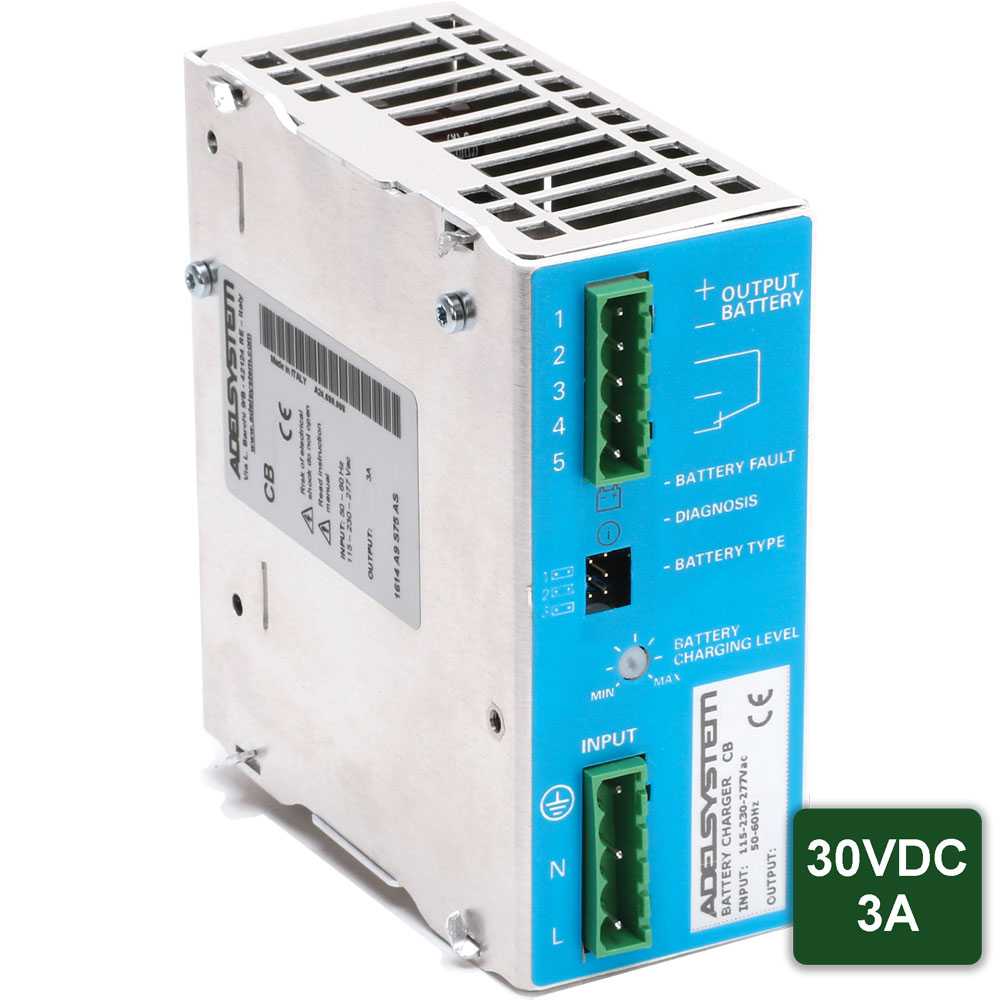

30VDC, 3A Batterie Lade- & Testgerät mit ADELSystems Battery Care
Technische Daten des Battery Charger mit 30V DC, 3A Ausgang zur Montage auf Hutschienen | |
---|---|
Eingang | |
Nominale Eingangsspannung (2xVac) | einphasig, 115 - 230 - 277 V AC |
Spannungsbereich | 90 - 305 V AC |
Fequenz | 47 - 63 Hz ±6% |
Ausgangsdaten | |
Nominale Ausgangsspannung (Vn) | 30 V DC |
Stromstärke (In) | 3A |
Effizienz (50% von In) | > 81% |
Kurzschluss Schutz | √ (ja) |
Überlastsschutz | √ (ja) |
Überhitzungsschutz | √ (ja) |
Verpolungsschutz | √ (ja) |
Batterieausgang (Ausgang des Batterieladers) | |
Schnellladespannung (Typ. bei In) | 36 Vdc |
Maximale Dauer der Schnellladung (Typ. bei In) | 15 Stunden |
Minimale Dauer der Schnellladung (Typ. bei In) | 1 Minute |
Normale Ladung/ Erhaltungsladung (Typ. bei In) | 33,45 Vdc |
Wiederherstellungsladung | 2-29 Vdc |
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) | 20 ÷ 100% / Ibatt |
Batterietyp wählbar | √ (ja, mit Jumpern) |
Automatische Ladekurve | IUoUo, automatisch, 3 Stufen |
Erkennen von Kurzschlüssen | √ (ja) |
Allgemeine Daten | |
Isolationsspannung (IN/OUT) | 3000 Vac |
Isolationsspannung (IN/PE) | 1605 Vac |
Isolationsspannung (OUT/PE) | 500Vac |
Betriebsdauer [MTBF] (IEC 61709) | > 300.000 Stunden |
Signal Ausgang (Relay) | |
Haupt- oder Notstromversorgung | √ (ja) |
Niedriger Batteriestatus und | √ (ja) |
Batteriefehler | √ (ja) |
Umgebungsbedingungen | |
Betriebstemperatur | −25°C bis +70°C |
Lagertemperatur | −40°C bis +85°C |
Luftfeuchte | bis 95% relative Luftfeuchtigkeit (bei 25°C) |
Kühlung | automatisch |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 45x110x105 mm |
Schutzklasse (EN/IEC 60529) | IP20 |
Anschlussart | Anschlussklemmen/ Schraubklemmen |
2,5mm (24–14AWG) | |
Gewicht | ca. 0,35kg |
Zulassungen | |
CE |
