ADELSystem CB243A Battery Charger 24VDC - 3A
Drucken
24VDC, 3A Batterie Lade- & Testgerät | In: 115-230-277Vac (47-63Hz), Out:24Vdc, 3A
automatisierung_batterielader_adelsystem_cb243a
automatisierung_batterielader_adelsystem_cb243a_01
automatisierung_batterielader_adelsystem_cb243a_02
automatisierung_batterielader_adelsystem_cb243a_lade-diagram

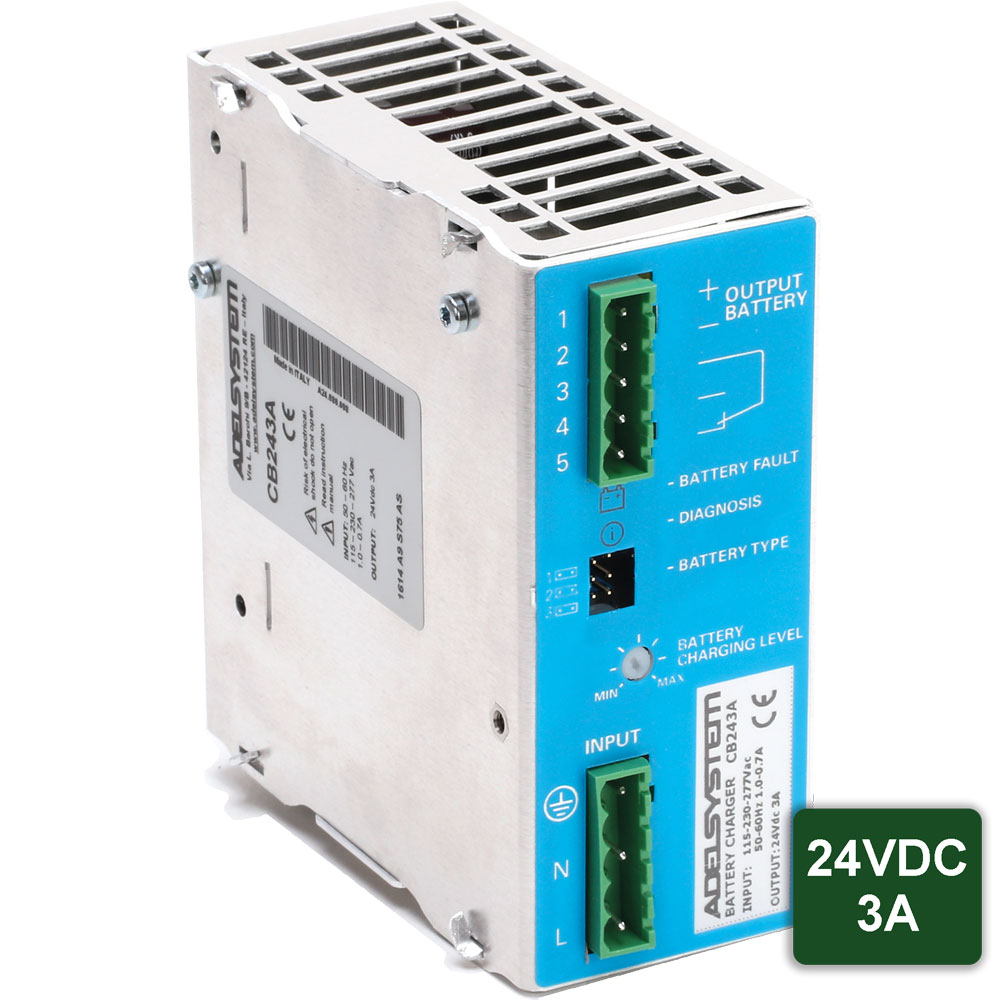

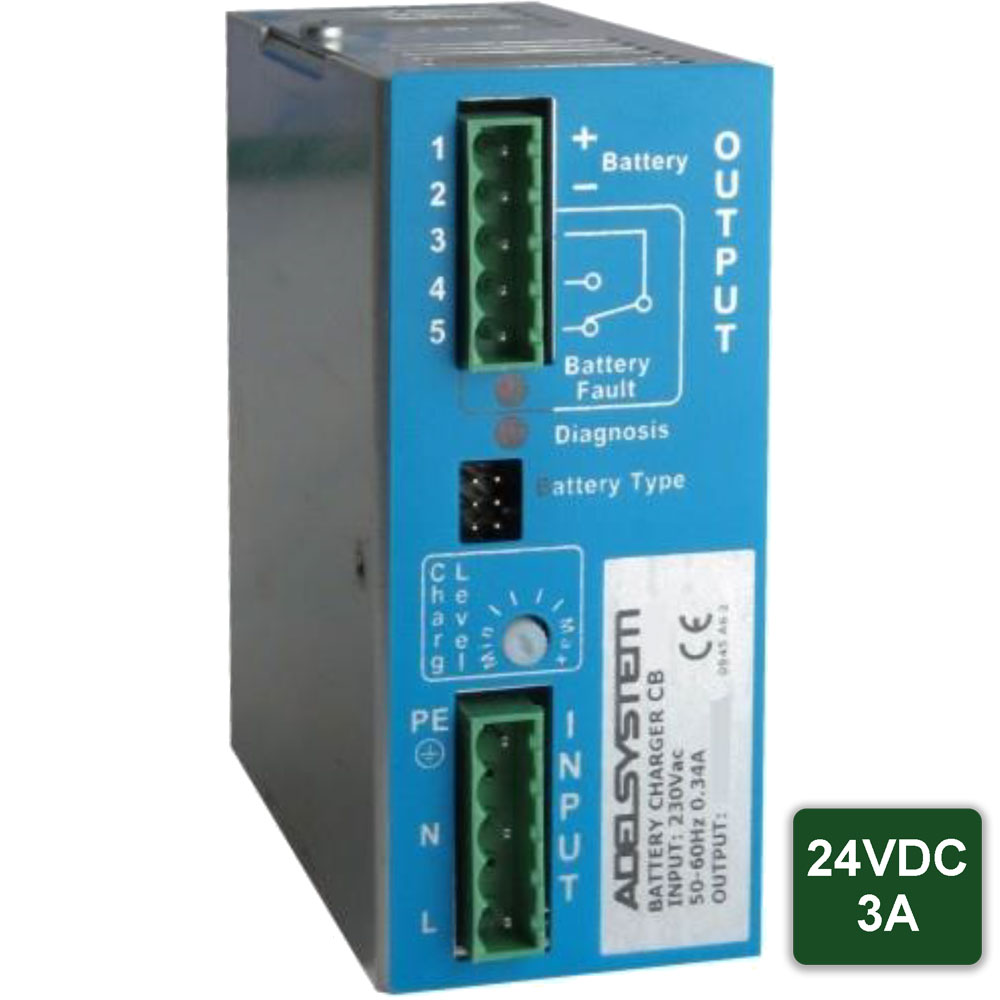

ADELSystem CB243A
Battery Charger 24VDC - 3A

Bewertung: Noch nicht bewertet

24VDC, 3A Batterie Lade- & Testgerät mit ADELSystems Battery Care

  • Eingang: einphasig 115 - 277 VAC
  • Ausgang: 24 V DC, 3 A
  • Intelligenes Batterieladegerät mit IUoUo Ladekennlinie
  • Schutz gegen Überlast, Kurzschluss und Verpolung
  • Platzsparende Montage auf der Hutschiene (DIN Rail)



Variante
Artikelnummer: ADELSystem CB243A
24VDC, 3A Batterie Lade- & Testgerät | In: 115-230-277Vac (47-63Hz), Out:24Vdc, 3A
Allg. Produktbeschreibung

ADELSystem CB243A: Batterie Test- & Lade­gerät mit 24V DC Ausgang zur Montage auf Hutschienen

  • 3-Stufiges Batterieladegerät

Das intelligente Batterie-Ladegerät CB243A aus CB-Serie von ADELSystem zeichnet sich durch seine "Switching-Technologie" und "Batteriepflege Philosophie" aus, die seit Jahren Teil des Kern-Know-hows von ADEL sind und zur Entwicklung eines fortschrittlichen mehrstufigen Batterieladeverfahrens führte, das vollautomatisch arbeitet und den höchsten Anforderungen der Batteriehersteller gerecht wird.

Das Battery Care-Konzept von ADELSystem basiert auf Algorithmen, die ein schnelles und automatisches Laden, eine Optimierung der Akkuladung während der Laufzeit, eine Wiederherstellung leerer Akkus und eine Echtzeitdiagnose während der Installation und des Betriebs implementieren.

24V, 3A Batterieladegerät mit Echtzeit-Batteriediagnose

Das Echtzeit-Autodiagnosesystem des Batterie Lade- & Testgeräts CB243A überwacht Batteriefehler, wie bspw. Kurzschlüsse, versehentliche Verpolung oder Abklemmen der Batterie. Mögliche Batteriefehler können mithilfe des Blinkcodes der Diagnose-LED - schon während der installation und im Betrieb - leicht erkannt und behoben werden.

ADELSystem CB243A: 24VDC Battery Charger für alle Batterietypen
Das Batterie Test- und Ladegerät CB243A von ADELSystem ist für alle Batterietypen geeignet. Mit Hilfe von Jumpern können vordefinierte Kurven für offene Bleisäure, versiegelte Bleisäure, Blei-Gel, Ni−Cd (optional) Batterien eingestellt werden. Sie sind für zwei Ladezustände programmiert, Boost- und Trickle-Ladung. Das kostengünstige und äußerst kompakte 24VDC, 3A Batterieladegerät CB243A besitzt ein robustes Gehäuse mit einer Halterung für die DIN-Rail-/ Hutschienenmontage und bietet IP20 Schutz.

Features des 24V DC, 3A Batterieladegeräts CB243A von ADELsystem auf einen Blick

  • Batterie Lade- und Testgerät mit 24VDC, 3A mit IUoUO Ladekennlinie
  • Eingang: einphasig 115 - 277 Vac
  • Ausgang (Batterieladung): Laden 24 VDC, 3 A
  • Geeignet für alle Batterietypen:
    • Offene und versiegelte Bleisäure Batterien,
    • Bleigel Batterien und
    • Nickel-Cadmium (Ni−Cd) [optional]
  • Automatische Diagnose des Batteriestatus
  • Ladekurve: IUoUO - konstante Spannung und Stromstärke
  • Switching-Technologie (Schalttechnik)
  • Batterietest-Funktion (Battery Care)
  • 3 Ladeebenen/ Ladestufen:
    • Boost - Schnellladen,
    • Trickle - Erhaltungsladung und
    • Recovery - Wiederherstellungsladung
  • Schnellladung: Ausgangsspannung 28,8VDC
  • Gegen Kurzschluss, Verpolung (Falscher Anschluss der Pole) und Überlast geschützt
  • Signalausgang (berührungslos) für fehlerhaften Batteriezustand
  • Für industrielle Anwendungen geeignet (Temperaturbereich -25°C ÷ 70°C)
  • Schutzart: IP20
  • Kompakte Abmessungen

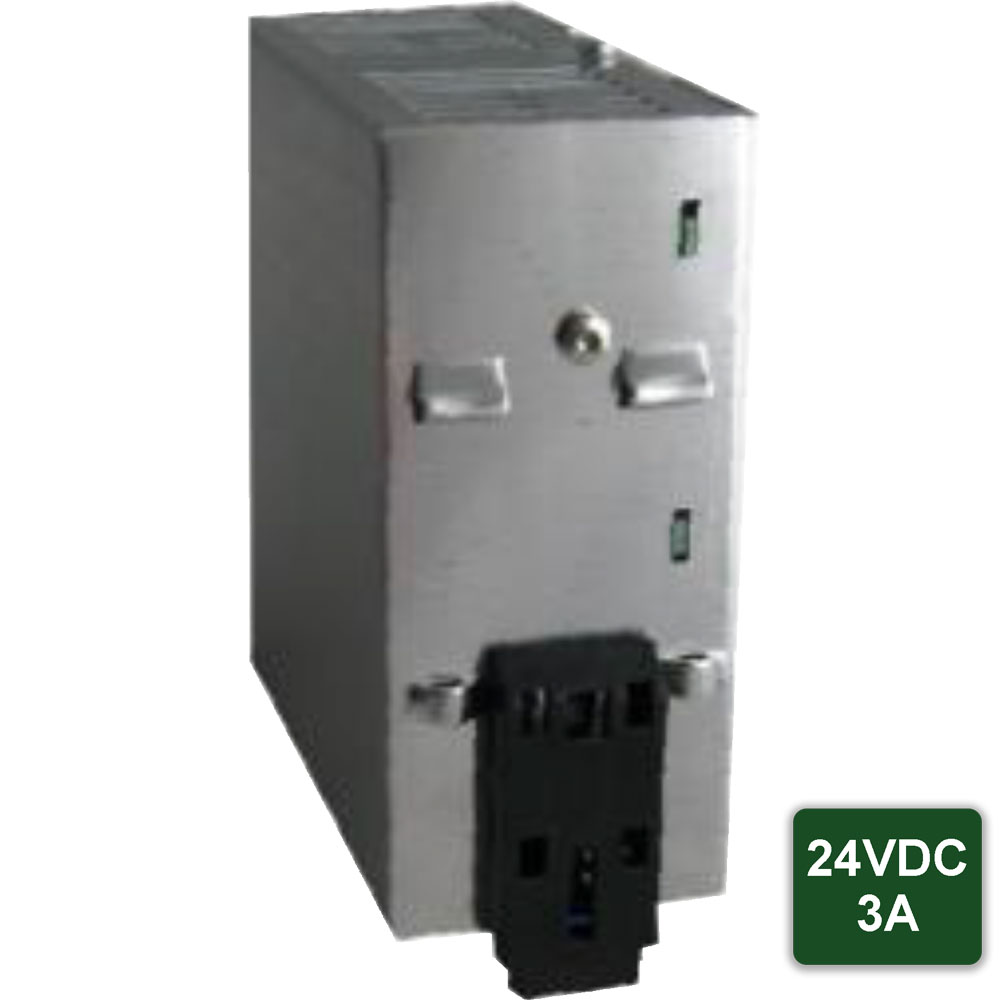

    Platzsparende Montage auf der Hutschiene (DIN Rail)

Allgemeine Informationen zur Batterieladung der Batterie Test- und Ladegeräte der CB−Serie von ADELSystem

Batterieladegeräte der ADELSystem CB-Baureihe arbeiten vollautomatisch
Ein automatisches mehrstufiges Laden und eine Echtzeitdiagnose ermöglichen ein schnelles Aufladen und Wiederherstellen von tiefentladenen Batterien und so erhöhen die Zuverlässigkeit Ihres Systems.

Battery Charger mit IUoUo - Ladekennlinie
Die Ladung der Batterie erfolgt mit einer stabilisierten IUoUo Ladekennline.
Der Ladezustand der Batterie und die Autodiagnose der Systeme werden durch einen blinkenden Code auf einer "Diagnose"-LED und einer "Fehlerbatterie"-LED angezeigt.

Spezifikation

Technische Daten des 24V DC Batterie Lade- & Testgeräts CB123A von ADELSystem

Technische Daten des Battery Charger mit 24V DC, 3A Ausgang zur Montage auf Hutschienen
Eingang
Nominale Eingangsspannung (2xVac) einphasig, 115 - 230 - 277 V AC
Spannungsbereich 90 - 305 V AC
Eingangsstrom (Vn und In Last) I2t ≤ 7 A ≤ 5 msec.
Fequenz 47 - 63 Hz ±6%
Eingangsstrom (115–230Vac) 1 - 0,7 A
Interne Sicherung 4A
Externe Sicherung 10A
Ausgangsdaten
Nominale Ausgangsspannung (Vn) 24 V DC
Stromstärke (In) 3A
Effizienz (50% von In) > 81%
Kurzschluss Schutz √ (ja)
Überlastsschutz √ (ja)
Überhitzungsschutz √ (ja)
Verpolungsschutz √ (ja)
Batterieausgang (Ausgang des Batterieladers)
Schnellladespannung (Typ. bei In) 28,8 Vdc
Maximale Dauer der Schnellladung (Typ. bei In) 15 Stunden
Minimale Dauer der Schnellladung (Typ. bei In) 1 Minute
Normale Ladung/ Erhaltungsladung (Typ. bei In) 27,5 Vdc
Wiederherstellungsladung 2-16 Vdc
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) 20 ÷ 100% / Ibatt
Maximaler Ladestrom (Ibatt) 3A ±5%
Batterietyp wählbar √ (ja, mit Jumpern)
Ruhestrom ≤ 5mA
Automatische Ladekurve IUoUo, automatisch, 3 Stufen
Erkennen von Kurzschlüssen √ (ja)
Allgemeine Daten
Isolationsspannung (IN/OUT) 3000 Vac
Isolationsspannung (IN/PE) 1605 Vac
Isolationsspannung (OUT/PE) 500Vac
Betriebsdauer [MTBF] (IEC 61709) > 300.000 Stunden
Signal Ausgang (Relay)
Haupt- oder Notstromversorgung √ (ja)
Niedriger Batteriestatus und √ (ja)
Batteriefehler √ (ja)
Umgebungsbedingungen
Betriebstemperatur −25°C bis +70°C
Lagertemperatur −40°C bis +85°C
Luftfeuchte bis 95% relative Luftfeuchtigkeit (bei 25°C)
Kühlung automatisch
Physische Eigenschaften
Abmessungen (BxHxT) 45x110x105 mm
Schutzklasse (EN/IEC 60529) IP20
Anschlussart Anschlussklemmen/ Schraubklemmen
2,5mm (24–14AWG)
Gewicht ca. 0,3kg
Zulassungen
  CE

Features des Battery Care 24V DC Batterieladegeräts CB243A von ADELsystem auf einen Blick

  • Batterie Lade- und Testgerät mit 24VDC, 3A mit IUoUO Ladekennlinie
  • Eingang: einphasig 115 - 277 Vac
  • Ausgang (Batterieladung): Laden 24 VDC, 3 A
  • Geeignet für alle Batterietypen:
    • Offene und versiegelte Bleisäure Batterien,
    • Bleigel Batterien und
    • Nickel-Cadmium (Ni−Cd) [optional]
  • Automatische Diagnose des Batteriestatus
  • Ladekurve: IUoUO - konstante Spannung und Stromstärke
  • Switching-Technologie (Schalttechnik)
  • Batterietest-Funktion (Battery Care)
  • 3 Ladeebenen/ Ladestufen:
    • Boost - Schnellladen,
    • Trickle - Erhaltungsladung und
    • Recovery - Wiederherstellungsladung
  • Schnellladung: Ausgangsspannung 28,8VDC
  • Gegen Kurzschluss, Verpolung (Falscher Anschluss der Pole) und Überlast geschützt
  • Signalausgang (berührungslos) für fehlerhaften Batteriezustand
  • Für industrielle Anwendungen geeignet (Temperaturbereich -25°C ÷ 70°C)
  • Schutzart: IP20
  • Kompakte Abmessungen
    Platzsparende Montage auf der Hutschiene (DIN Rail)

Normen und Zertifikate de 12VDC Batterieladegeräts CB123A

  • IEC/EN 60335-2-29
  • EN60950 / UL1950
  • EN54-4
  • 89/336/EEC EMC
  • 2014/35/UE
  • DIN41773
  • IEC 61000-6-4
  • IEC 61000-6-2
  • CE

Auch gesucht unter: cb24xx, cbserie, cb.serie, cbxxxx, cb24.serie

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des 24V DC Batterie Lade- & Testgeräts CB123A von ADELSystem

Technische Daten des Battery Charger mit 24V DC, 3A Ausgang zur Montage auf Hutschienen
Eingang
Nominale Eingangsspannung (2xVac) einphasig, 115 - 230 - 277 V AC
Spannungsbereich 90 - 305 V AC
Eingangsstrom (Vn und In Last) I2t ≤ 7 A ≤ 5 msec.
Fequenz 47 - 63 Hz ±6%
Eingangsstrom (115–230Vac) 1 - 0,7 A
Interne Sicherung 4A
Externe Sicherung 10A
Ausgangsdaten
Nominale Ausgangsspannung (Vn) 24 V DC
Stromstärke (In) 3A
Effizienz (50% von In) > 81%
Kurzschluss Schutz √ (ja)
Überlastsschutz √ (ja)
Überhitzungsschutz √ (ja)
Verpolungsschutz √ (ja)
Batterieausgang (Ausgang des Batterieladers)
Schnellladespannung (Typ. bei In) 28,8 Vdc
Maximale Dauer der Schnellladung (Typ. bei In) 15 Stunden
Minimale Dauer der Schnellladung (Typ. bei In) 1 Minute
Normale Ladung/ Erhaltungsladung (Typ. bei In) 27,5 Vdc
Wiederherstellungsladung 2-16 Vdc
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) 20 ÷ 100% / Ibatt
Maximaler Ladestrom (Ibatt) 3A ±5%
Batterietyp wählbar √ (ja, mit Jumpern)
Ruhestrom ≤ 5mA
Automatische Ladekurve IUoUo, automatisch, 3 Stufen
Erkennen von Kurzschlüssen √ (ja)
Allgemeine Daten
Isolationsspannung (IN/OUT) 3000 Vac
Isolationsspannung (IN/PE) 1605 Vac
Isolationsspannung (OUT/PE) 500Vac
Betriebsdauer [MTBF] (IEC 61709) > 300.000 Stunden
Signal Ausgang (Relay)
Haupt- oder Notstromversorgung √ (ja)
Niedriger Batteriestatus und √ (ja)
Batteriefehler √ (ja)
Umgebungsbedingungen
Betriebstemperatur −25°C bis +70°C
Lagertemperatur −40°C bis +85°C
Luftfeuchte bis 95% relative Luftfeuchtigkeit (bei 25°C)
Kühlung automatisch
Physische Eigenschaften
Abmessungen (BxHxT) 45x110x105 mm
Schutzklasse (EN/IEC 60529) IP20
Anschlussart Anschlussklemmen/ Schraubklemmen
2,5mm (24–14AWG)
Gewicht ca. 0,3kg
Zulassungen
  CE

Features des Battery Care 24V DC Batterieladegeräts CB243A von ADELsystem auf einen Blick

  • Batterie Lade- und Testgerät mit 24VDC, 3A mit IUoUO Ladekennlinie
  • Eingang: einphasig 115 - 277 Vac
  • Ausgang (Batterieladung): Laden 24 VDC, 3 A
  • Geeignet für alle Batterietypen:
    • Offene und versiegelte Bleisäure Batterien,
    • Bleigel Batterien und
    • Nickel-Cadmium (Ni−Cd) [optional]
  • Automatische Diagnose des Batteriestatus
  • Ladekurve: IUoUO - konstante Spannung und Stromstärke
  • Switching-Technologie (Schalttechnik)
  • Batterietest-Funktion (Battery Care)
  • 3 Ladeebenen/ Ladestufen:
    • Boost - Schnellladen,
    • Trickle - Erhaltungsladung und
    • Recovery - Wiederherstellungsladung
  • Schnellladung: Ausgangsspannung 28,8VDC
  • Gegen Kurzschluss, Verpolung (Falscher Anschluss der Pole) und Überlast geschützt
  • Signalausgang (berührungslos) für fehlerhaften Batteriezustand
  • Für industrielle Anwendungen geeignet (Temperaturbereich -25°C ÷ 70°C)
  • Schutzart: IP20
  • Kompakte Abmessungen
    Platzsparende Montage auf der Hutschiene (DIN Rail)

Normen und Zertifikate de 12VDC Batterieladegeräts CB123A

  • IEC/EN 60335-2-29
  • EN60950 / UL1950
  • EN54-4
  • 89/336/EEC EMC
  • 2014/35/UE
  • DIN41773
  • IEC 61000-6-4
  • IEC 61000-6-2
  • CE

Auch gesucht unter: cb24xx, cbserie, cb.serie, cbxxxx, cb24.serie

Unverbindlich Informationen anfordern

Füllen Sie bitte dieses Formular aus, wenn Sie weitere Informationen wünschen. Sie werden schnellstmöglich benachrichtigt.
Bitte füllen Sie alle Pflichtfelder * aus.

Auszug aus der U.T.E. Datenschutzerklärung

Auf unserer Internetseite sind unterschiedliche Kontakt- bzw. Anfrageformulare vorhanden, welche für die elektronische Kontaktaufnahme genutzt werden können. Nimmt ein Nutzer diese Möglichkeit wahr, so werden die in der Eingabemaske eingegeben Daten an uns übermittelt und gespeichert. Diese Daten sind:

(1) Anrede
(2) Vorname (optional)
(3) Nachname
(4) Unternehmen (optional)
(5) Telefonnummer (optional)
(6) Faxnummer (optional)
(7) E-Mailadresse
(8) Kundenart (Händler, Anwender, Installateur, Planer)
Im Zeitpunkt der Absendung der Nachricht werden zudem folgende Daten gespeichert:

(1) Informationen über den Browsertyp und die verwendete Version
(2) Das Betriebssystem des Nutzers
(3) Die IP-Adresse des Nutzers
(4) Datum und Uhrzeit der Registrierung
(5) Webseite über die das Formular abgesendet wurde
Für die Verarbeitung der Daten wird im Rahmen des Absendevorgangs Ihre Einwilligung eingeholt und auf diese Datenschutzerklärung verwiesen.

Alternativ ist eine Kontaktaufnahme über die bereitgestellte E-Mail-Adresse möglich. In diesem Fall werden die mit der E-Mail übermittelten personenbezogenen Daten des Nutzers gespeichert.

Es erfolgt in diesem Zusammenhang keine Weitergabe der Daten an Dritte. Die Daten werden ausschließlich für die Verarbeitung der Konversation verwendet.

9.2 Rechtsgrundlage für die Datenverarbeitung
Da die auf unserer Website verwendeten Formulare auf den Abschluss eines Vertrages abzielen, ist die Rechtsgrundlage für die Verarbeitung der Daten Art. 6 Abs. 1 lit. b DSGVO.

Rechtsgrundlage für die Verarbeitung der Daten, die im Zuge einer Übersendung einer E-Mail übermittelt werden, ist Art. 6 Abs. 1 lit. f DSGVO. Zielt der E-Mail-Kontakt auf den Abschluss eines Vertrages ab, so ist zusätzliche Rechtsgrundlage für die Verarbeitung Art. 6 Abs. 1 lit. b DSGVO.

9.3 Zweck der Datenverarbeitung
Die Verarbeitung der personenbezogenen Daten aus der Eingabemaske dient uns allein zur Bearbeitung der Kontaktaufnahme. Im Falle einer Kontaktaufnahme per E-Mail liegt hieran auch das erforderliche berechtigte Interesse an der Verarbeitung der Daten.

Die sonstigen während des Absendevorgangs verarbeiteten personenbezogenen Daten dienen dazu, einen Missbrauch der Anfrageformulare zu verhindern und die Sicherheit unserer informationstechnischen Systeme sicherzustellen.

9.4 Dauer der Speicherung
Die Daten werden gelöscht, sobald sie für die Erreichung des Zweckes ihrer Erhebung nicht mehr erforderlich sind. Für die personenbezogenen Daten aus der Eingabemaske der Anfrageformulare und diejenigen, die per E-Mail übersandt wurden, ist dies dann der Fall, wenn die jeweilige Konversation mit dem Nutzer beendet. Beendet ist die Konversation dann, wenn sich aus den Umständen entnehmen lässt, dass der betroffene Sachverhalt abschließend geklärt ist.

Die während des Absendevorgangs zusätzlich erhobenen personenbezogenen Daten werden spätestens nach einer Frist von sieben Tagen gelöscht bzw. anonymisiert.

9.5 Widerspruchs- und Beseitigungsmöglichkeit
Der Nutzer hat jederzeit die Möglichkeit, seine Einwilligung zur Verarbeitung der personenbezogenen Daten für die Zukunft zu widerrufen. Nimmt der Nutzer per E-Mail Kontakt mit uns auf, so kann er der Speicherung seiner personenbezogenen Daten jederzeit widersprechen. In einem solchen Fall kann die Konversation nicht fortgeführt werden.

Der Widerruf bzw. die Beseitigung kann jederzeit durch eine formlose Mitteilung auf dem Postweg an U.T.E. Electronic GmbH & Co. KG, Friedrich-Ebert-Str. 86, 58454 Witten, oder durch eine E-Mail an info@ute.de erfolgen.

Alle personenbezogenen Daten, die im Zuge der Kontaktaufnahme gespeichert wurden, werden in diesem Fall gelöscht.

Die vollständige Datebschutzerklärung finden die unter Datenschutz.

captcha

IP Thermometer mit integrietem Webserver und E-Mail Alarm - NUR 179,00

DELTA Authorised Distributor

Teltonika Authorized Distributor

EATON authorised PowerAdvantage Partner

 x

Ihr Warenkorb ist noch leer.

Unser Angebot gilt ausschließlich für gewerbliche Kunden, Behörden sowie Fachhändler und Systemhäuser.
Kein Verkauf an Endkunden.
Alle Preise sind zuzüglich Mehrwertsteuer und Versand.

Allen Produkten liegt i.d.R. eine englischsprachige Bedienungsanleitungen bei.
