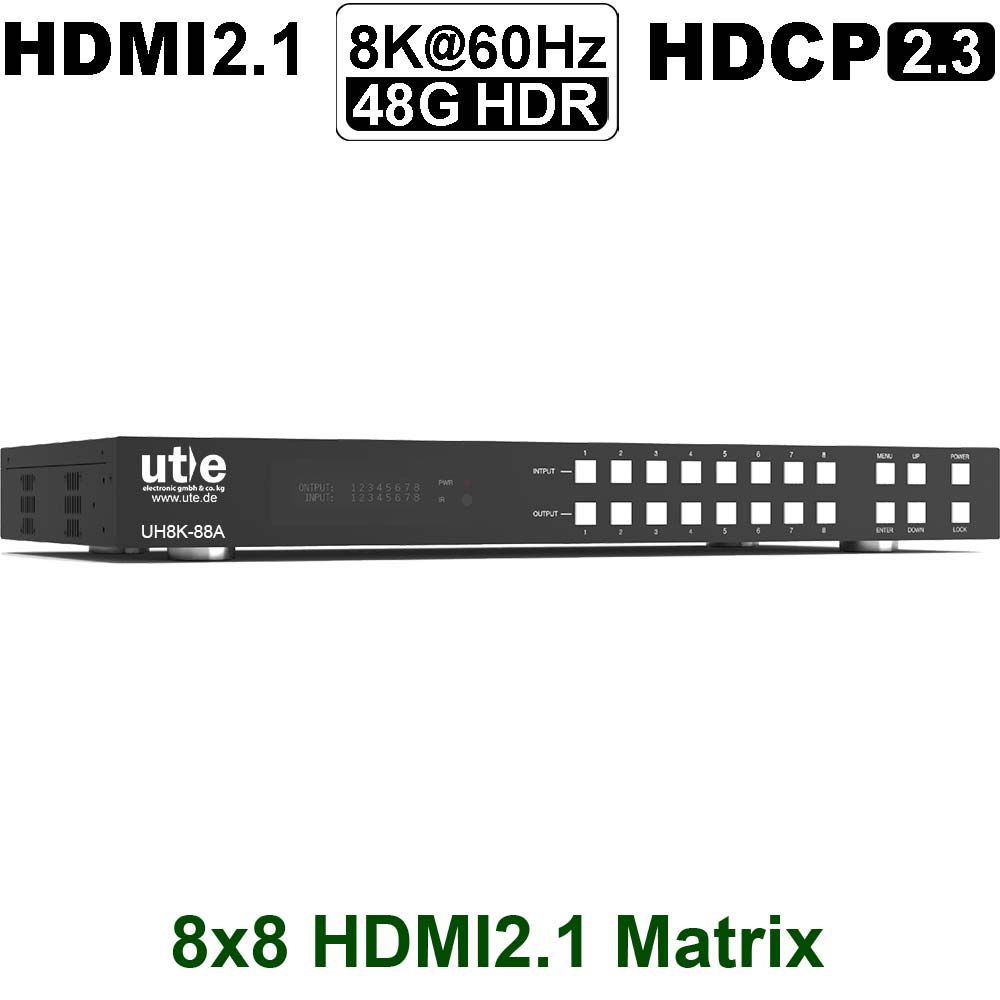

8x8 8K60/4K120 HDMI2.1 Matrixschalter mit integrierter Audiomatrix: UH8K-88A

UH8K-88A: 8x8 8K HDMI 2.1 Matrix Switch mit Audio Matrix/ Downscaling/ ARC & eARC/ AOC Unterstützung

Die 8x8 UHD2 HDMI2.1 Kreuzschiene UH8K-88A ist ein professioneller 8K60/ 4K120 HDMI Matrixschalter mit integrierter Audio Matrix, der echte 8K-Auflösungen – also 8K bei 60Hz HDR – sowie 4K3D – also 4K bei 120Hz (4:4:4) HDR unterstützt. Er verfügt über 8 HDMI 2.1-Eingänge, 8 HDMI 2.1 Ausgängen sowie 8 SPDIF- und 8 analoge Audioausgänge für die Audiomatrix. Alle acht HDMI-Ausgänge unterstützen die Down-Scaling-Funktion, die zum Skalieren und Schalten von vier HDMI2.1- und HDCP2.3-konformen Signalen ausgelegt ist und acht HDMI Eingangssignale unabhängig schalten und routen kann.

8K60/ 4K120 HDMI Matrix und Audiomatrixschalter in einem Gerät
Als 8K HDMI Matrix können die acht HDMI Eingangssignale unabhängig geschaltet und geroutet werden. Durch die integrierte 16x8 Audio-Kreuzschiene können die Audiosignale aus dem HDMI Eingangs- und Ausgangs-Signal de-embedded (Audio-breakout) und ebenfalls unabhängig geschaltet und geroutet werden.

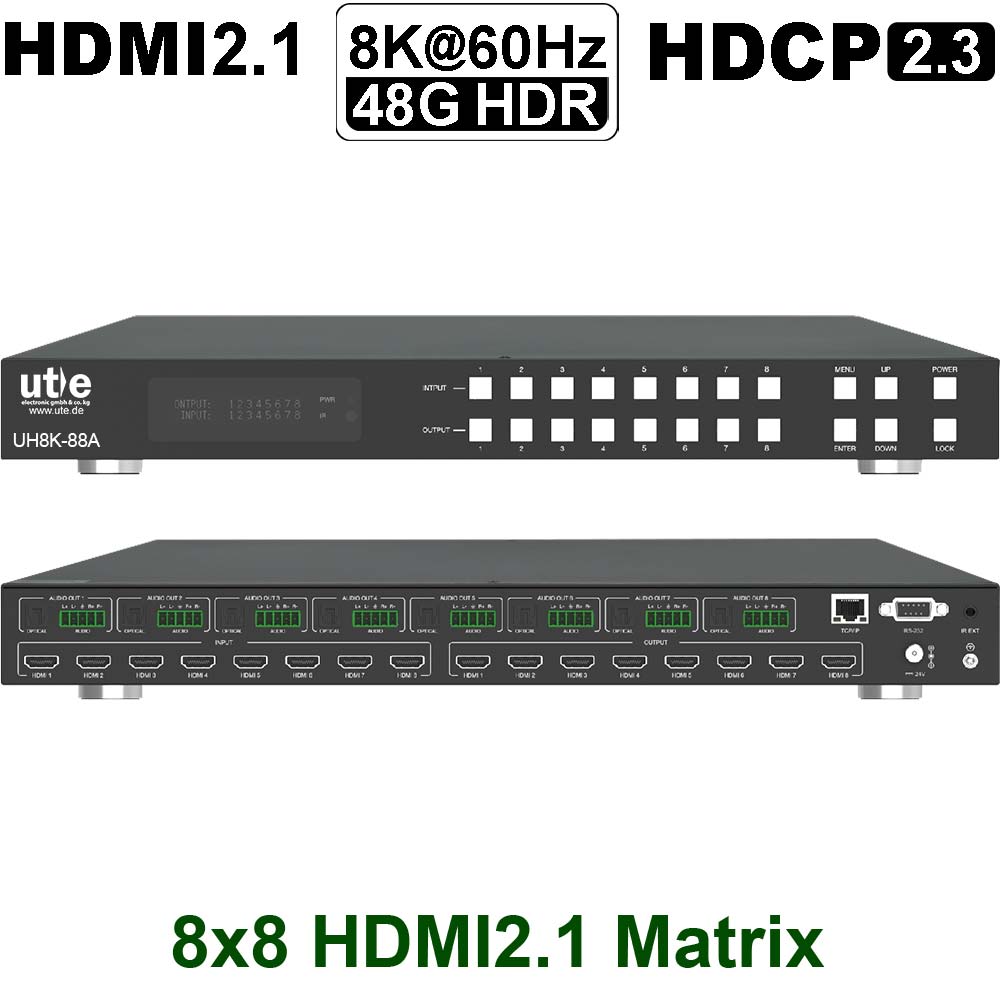

4K120/ 8K HDMI Matrix mit 8 HDMI- , 8 SPDIF-Audio- und 8 analogen Audio-Ausgängen
Der Matrixschalter UH8K-88A besitzt neben den 8 HDMI-Ausgängen – die dank der Downscaling-Funktion 8K/ 4K120 Eingangssignale auf 4K/ 1080p herunterskalieren können – 8 SPDIF- und 8 analoge Stereo-Ausgänge.
Die maximale Reichweite beträgt – bei Verwendung hochwertiger HDMI-Kabel – für jeden der 8 HDMI-Ausgänge bei 8K @60Hz Signalen bis zu 3 Meter¹.

• Größere Reichweite − bis 100m − können für 8K @60Hz/ 4K @120Hz (4:4:4) Signale mit aktiven optischen HDMI2.1-Kabeln (8K60/ 4K120 HDMI-AOC) realisiert werden!

8x8 8K HDMI Matrix Schalter mit HDMI Audio De-Embedding
Wie schon gesagt besitzt der 8K HDMI2.1 Matrix Switch UH8K-88A neben den 8 HDMI-Ausgängen acht SPDIF- und 8 Analog-Audio-Ports, an denen – zusätzlich zum jeweiligen HDMI-Port – das intern ausgekoppelte (de-embedded) HDMI-Audio-Signal bereitgestellt wird.
Durch die integrierte Audiomatrix können die ausgekoppelten HDMI-Audio-Signale unabhängig geschaltet und geroutet werden.

Zudem verfügt diese 8K60/4K120  HDMI Kreuzschiene über ein leistungsstarkes und umfassendes EDID-Management und ein fortschrittliches HDCP-Handling – bis HDCP 2.3 - und gewährleistet maximale Funktionalität bei einer Vielzahl von Videoquellen.

Der UH8K-88A unterstützt nicht nur die bidirektionale Übertragung von IR-Signalen und die Übertragung von RS232-Signalen, sondern verfügt auch über IR-, RS232- und TCP/IP-Steuerungsoptionen.

8K/ 4K AVR-Workaround für ältere Geräte (4K/ 1080p)

Wenn Sie 8K/ 4K120-Fernseher und 8K/ 4K120-Spielkonsolen, welche eine immer größere Verbreitung finden und schon längst zum Standard eines jeden Luxusheims gehören, zusammen mit einem AVR verwenden möchten, können Sie, wenn Sie nicht das richtige AV-Equipment verwenden, beim Routing von 8K60/ 4K120-/ HDMI2.1 Signalen auf erhebliche Probleme stoßen.
Nicht so mit der 8K 48G HDMI 2.1 Kreuzschiene UH8K−88A:
Mit dem 8K60/ 4K120 8x8 HDMI2.1 Matrix-Switcher UH8K-88A können Sie unkomprimierte Videosignale von 8K-/ 4K120-Quellen direkt an Ihr 8K/ 4K120-Display oder Ihren Projektor leiten. Gleichzeitig können Sie ein herunterskaliertes (4K/ 1080p)-Signal an Ihren AVR senden. Dieser Workaround stellt sicher, dass Sie die höchste Klangqualität erhalten, ohne dass Sie auf Ihr gewünschtes 8K Videobild verzichten müssen.

HDMI 2.1-Quellen mit 8K607 4K120 HDR-Auflösungen führen zu Problemen mit dem AVR?
⇒ Die Lösung: Der 8K60/ 4K120 8x8 HDMI2.1 Matrixschalter UH8K-88A
Mit der 8K 48G HDMI2.1 Kreuzschiene UH8K-88A können Sie 8K60/ 4K120 HDR-Inhalte mit vollem Bitstream-Audio von HDMI 2.1-Quellen wie PCs, Xbox oder PlayStation-Spielekonsolen direkt an Ihren Fernseher senden und ein herunterskaliertes, gespiegeltes Ausgangssignal an Ihren aktuellen AVR senden. Durch den Einsatz des HDMI2.1 Matrix Switchers können Sie den bereits im System vorhandenen AVR weiter nutzen und trotzdem ein komplettes 8K-/ 4K120-System erhalten.

Features der 8x8 8K60/ 4K120 HDMI 2.1 Kreuzschiene UH8K-88A auf einen Blick

• 8x8 HDMI 2.1 Matrixschalter mit integrierter Audiomatrix für De-Embeded HDMI-Audio
• Unterstützt HDMI2.1 und echtes 8K60/ 4K120 und HDR - 8K bei 60Hz 4:4:4 HDR, 4K bei 120Hz 4:4:4 HDR & 1080p
• 8 x HDMI Eingänge: HDMI 2.1 Support, unterstützt Signal mit Auflösungen bis 8Kx4K bei 60Hz (4:2:0), 8Kx4K bei 30Hz (4:4:4) & 4K 3D – 4Kx2K bei 120Hz (4:4:4)
• 8 x HDMI Ausgänge: HDMI 2.1 Support, unterstützt Signal mit Auflösungen bis 8Kx4K bei 60Hz (4:2:0), 8Kx4K bei 30Hz (4:4:4) & 4K 3D – 4Kx2K bei 120Hz (4:4:4)
• Alle HDMI Ein- und Ausgänge unterstützen HDMI 2.1 & HDCP2.3 und sind abwärts kompatibel mit vorherigen HDMI- und HDCP-Standards
• Überträgt echte 8K60/ 4K120-Signale mit HDR – 8Kx4K @60Hz 4:2:0/ 8Kx4K @30Hz 4:4:4 / 4Kx2K @120Hz 4:4:4 – bis zu 5m via HDMI-Kabel pro HDMI-Port
  8Kx4K bis 10m, 4K60 bis 5m, 4K30 bis 10m und 1080p bis 15m

  • Mit aktiven optischen HDMI2.1-Kabeln (8K60/ 4K120 HDMI-AOC) können 8K-Signale mit HDR – 8Kx4K @60Hz und 4Kx2K @120Hz – bis zu 100m übertragen werden
• Videobandbreite: 48 Gbit/s
• Unterstützt HDR, HDR10, HDR10+, Dolby Vision und HLG
• Unterstützt VRR, ALLM, QMS, QFT und SBTM
• Audiomatrix: das Audiosignal kann von jedem beliebigem HDMI Ein- oder Ausgang de-embedded werden und unabhängig an den digitalen und analogen Audioausgang geroutet werden.
• 8 x SPDIF- und 8 x Stereo-Audio-Ports für die Ausgabe von de-embedded HDMI Audio
• Individuelle Lautstärkeanpassung an jedem Stereo-Audioausgang
• Unterstützt ARC [AudioReturn Channel]
• Leistungsstarkes EDID Management
  Über RS232 oder das webbasierte GUI können voreingestellte und benutzerdefinierte EDIDs aufgerufen werden
• Unterstützt 8K60/ 4K120 Downscaling und HDR-Konvertierung an allen 8 HDMI-Ausgängen.
• Die HDMI-Ausgänge liefern 2,5 W zur Stromversorgung eines aktiven optischen HDMI-Kabels (AOC).
• Steuerbar über Tasten an der Gerätefront, per Infrarot-Fernbedienung (im Lieferumfang enthalten), über RS232 und per TCP/IP (webbasiertes GUI)
• Firmware-Upgrade über TCP/IP-Anschluss möglich
• Einfache Installation mit 19 Rack-Montage-Möglichkeit

8x8 Ultra HD 2 HDMI Kreuzschiene mit TCP/IP-Steuerung und Steuerung über web-basierte GUI

Der 8x8 HDMI Matrixschalter UH8K-88A kann über Tasten an der Gerätefront, per Infrarot-Fernbedienung (im Lieferumfang enthalten), über RS232 und per TCP/IP (Netzwerksteuerung über eine integrierte, webbasierte GUI) geschaltet und bedient werden.

UH8K-88A: 8x7 8K 48G HDMI 2.1 Matrix über ein web-basiertes GUI steuerbar
Der 8K HDMI2.1 Matrixschalter UH8K-88A besitzt  einen integrierten Webserver und verfügt über eine integrierte GUI für eine komfortable TCP/IP Steuerung. Die übersichtliche GUI ermöglicht es Benutzern, mit dem UH8K-88A durch grafische Symbole und visuelle Indikatoren zu interagieren.

Anwendungs- und Einsatzmöglichkeiten dieses 8x8 HDMI2.1 Matrix Switch

Aufgrund seiner Leistungsfähigkeit in Bezug auf die Steuerung und die Übertragung kann der 8K60/ 4K120 8x8 HDMI2.1 Matrixschalter UH8K-88A bei nahezu jeder Anwendung, bei der eine professionelle HDMI Kreuzschiene benötigt wird, verwendet werden.
Dazu zählen bspw. Installationen im Bereich Überwachung, Groß-Bildschirm-Anzeigen, Konferenzsysteme, TV-Bildung, Banken und Wertpapierinstitute usw.

Auch als:

• 4x4 UHD2 48G HDMI2.1 Matrix Switch erhältlich.

Hinweise:

1. ¹ Wir empfehlen, mit hochwertigen HDMI-Kabeln zu arbeiten, um die gewünschte(n) Übertragungsdistanz und Effekte zu erreichen.
