HDMI GEN-1 4K60 HDMI-Signalgenerator und -Analyzer
Drucken
Kompakter HDMI-Signalgenerator u. Display-Emulator | 4K60 4:4:4/ 4:2:0, 4K30 4:4:4, 1080p @60Hz/3D -
HDCP 2.2, HDCP 1.4, HDCP OFF
videotechnik_hdmi-gen-1_00
videotechnik_hdmi-gen-1_01
videotechnik_hdmi-gen-1_02
videotechnik_hdmi-gen-1_03
videotechnik_hdmi-gen-1_dia
videotechnik_nti_hdmi-gen-1_test-patterns

HDMI GEN-1
4K60 HDMI-Signalgenerator und -Analyzer

Bewertung: Noch nicht bewertet

HDMI-Signalgenerator und Display-Emulator/ Signal Analyser zur schnellen Überprüfung von

  • 4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4, 1080p @60Hz/3D
  • HDCP 2.2, HDCP 1.4, HDCP OFF
Verkaufspreis169,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 169,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Lagernd. Lieferzeit 1-2 Werktage
Artikelnummer: HDMI GEN-1
Kompakter HDMI-Signalgenerator u. Display-Emulator | 4K60 4:4:4/ 4:2:0, 4K30 4:4:4, 1080p @60Hz/3D -
HDCP 2.2, HDCP 1.4, HDCP OFF
Allg. Produktbeschreibung

HDMI GEN-1: Kompakter HDMI-Signal Generator und Display-Emulator – 4K 60Hz

  • HDMI Signal Generator und HDMI Signal Analyzer für AV-Installateure oder -Tester
  • Zur schnellen Überprüfung von

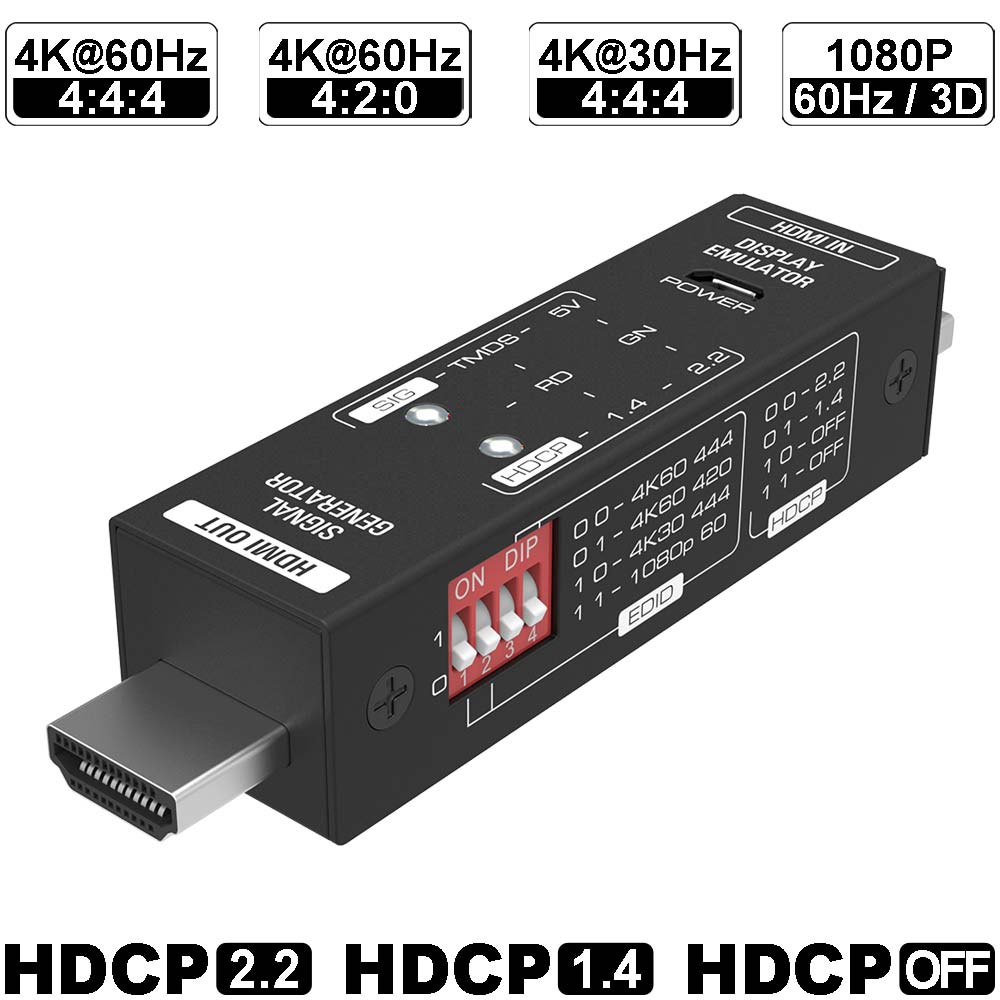

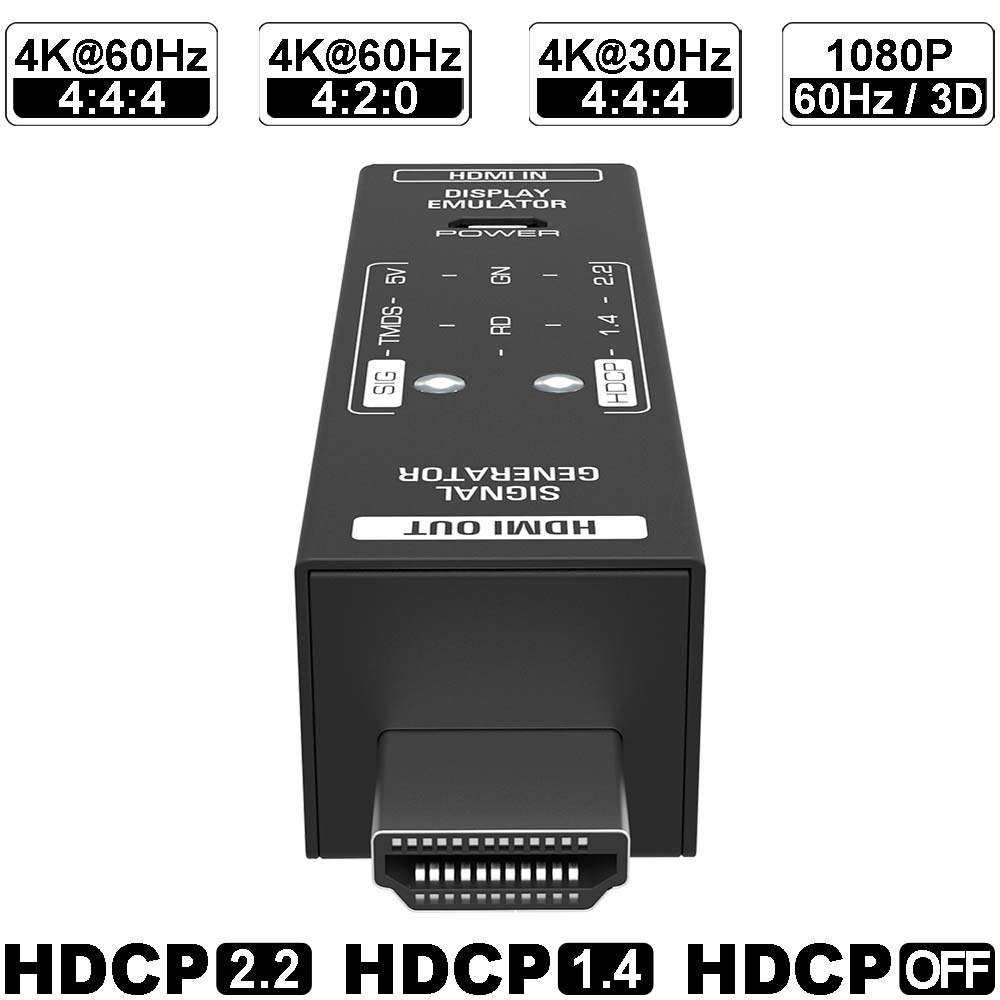

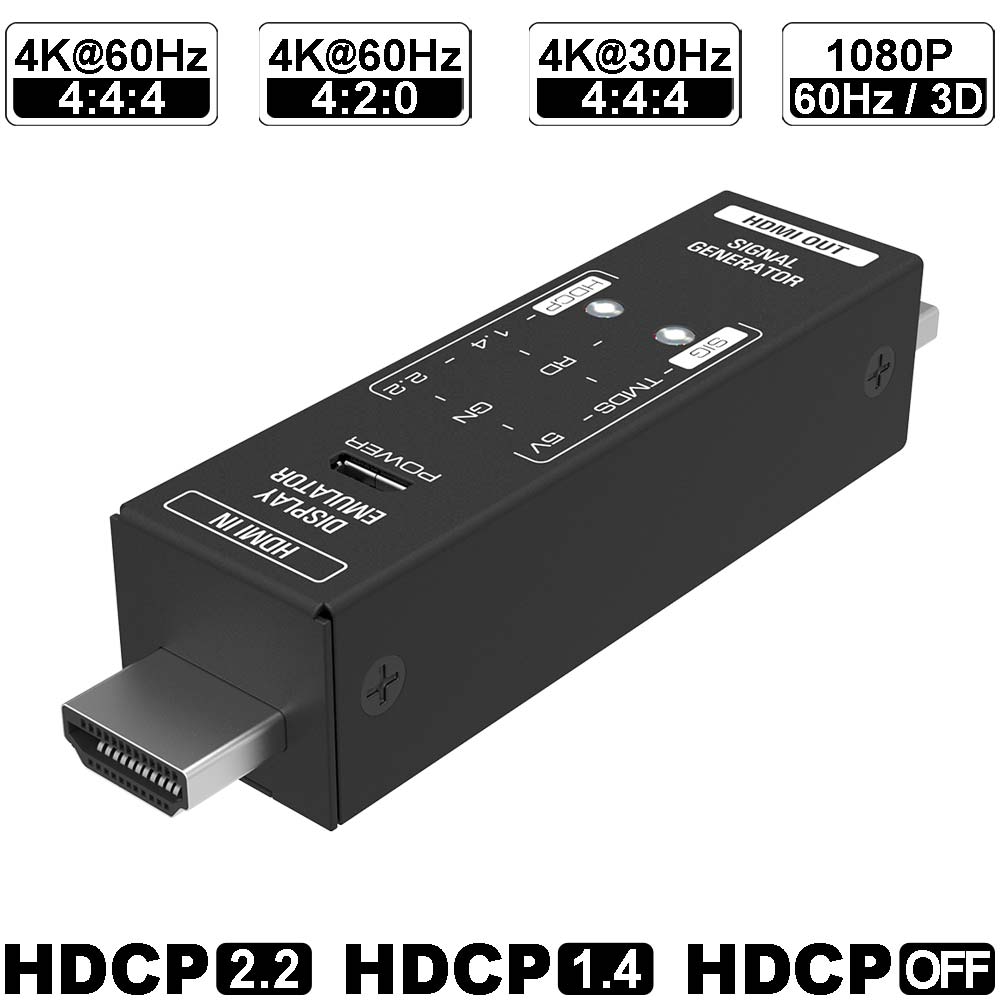

Der HDMI GEN-1 ist ein tragbarer HDMI-Signalgenerator und Bildschirm-Emulator (Signalanalysator), der zwei Funktionen (Generieren von HDMI-Signalen und Emulieren von HDMI-Bildschirmen) in einem kompakten Gehäuse (75 × 22 × 19mm) vereint.
Dieser Mini-HDMI-Signalgenerator und Display-Emulator dient zum schnellen Testen von HDMI Extenderstrecken (IP, CATx und LWL), HDMI Verteilern und HDMI Umschaltern und ist das optimale "Werkzeug" für AV-Installateure oder Tester!

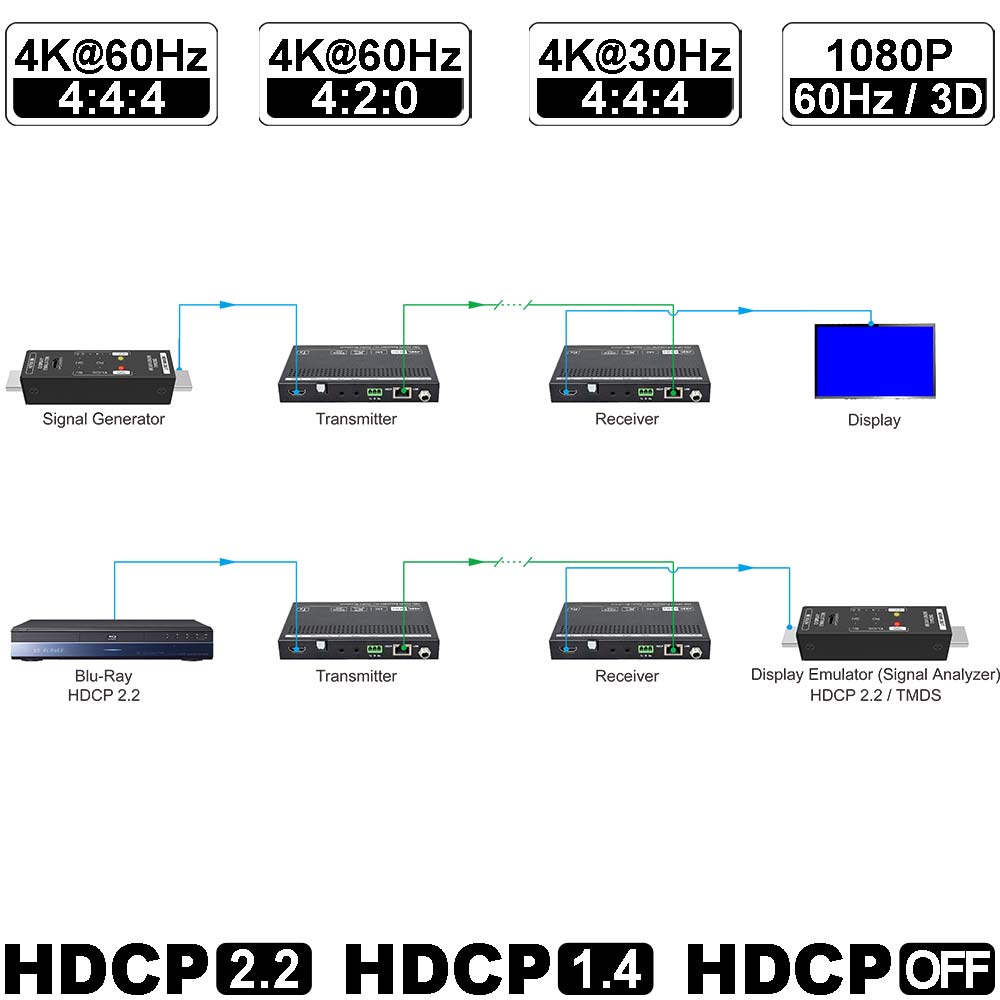

HDMI Signalgenerator zur schnellen Überprüfung von HDMI Extenderstrecken
Mit dem kompakten EDID-Generator und EDID-Emulator HDMI GEN-1 ist es AV-Installateuren möglich aktive Komponenten wie bspw. Extenderstrecken zu installieren und zu testen, ohne dass bereits die Quellen und/ oder Senken vorhanden sind.

4K60 4:4:4 HDCP 2.2 HDMI 2.0 18G Signal Generator
Wenn der HDMI GEN-1 als Signalgenerator fungiert, kann er 4 verschiedene Signale mit einer maximalen Auflösung von 4K @60Hz, 4:4:4 erzeugen, zudem kann der Kopierschutz HDCP in der Version HDCP2.2 oder HDCP1.4 erzeugt werden. Selbstverständlich können alle erzeugten Signalformate auch ohne HDCP ausgeliefert werden. Folgende Kombinationen aus Auflösung und HDCP-Status sind möglich:

  • 4K60 4:4:4 HDCP 2.2 (18G HDMI 2.0 mit HDCP 2.2)
  • 4K60 4:4:4 HDCP 1.4 (18G HDMI 2.0 mit HDCP 1.4)
  • 4K60 4:4:4 HDCP Off (18G HDMI 2.0 ohne HDCP)
  • 4K60 4:2:0 HDCP 2.2 (10,2G HDMI 1.4b mit HDCP 2.2)
  • 4K60 4:2:0 HDCP 1.4 (10,2G HDMI 1.4b mit HDCP 1.4)
  • 4K60 4:2:0 HDCP Off (10,2G HDMI 1.4b ohne HDCP)
  • 4K30 4:4:4 HDCP 2.2 (10,2G HDMI 1.4b mit HDCP 2.2)
  • 4K30 4:4:4 HDCP 1.4 (10,2G HDMI 1.4b mit HDCP 1.4)
  • 4K30 4:4:4 HDCP Off (10,2G HDMI 1.4b ohne HDCP)
  • 1080p60Hz/ 3D HDCP 2.2 (10,2G HDMI 1.4a mit HDCP 2.2)
  • 1080p60Hz/ 3D HDCP 1.4 (10,2G HDMI 1.4a mit HDCP 1.4)
  • 1080p60Hz/ 3D HDCP Off (10,2G HDMI 1.4a ohne HDCP)

4K60 4:4:4 HDCP 2.2 HDMI 2.0 18G Monitor-Emulator
Wenn der HDMI GEN-1 als Display-Emulator bzw. Signalanalysator verwendet wird, kann der HDMI GEN-1 die gleiche Kombination aus Auflösung und HDCP-Status emulieren wie bei der Verwendung als Signalgenerator. Bei der Verwendung als Signal Analyzer zeigen farbige LEDs den Signalstatus (5V, TMDS) und den HDCP-Status an.

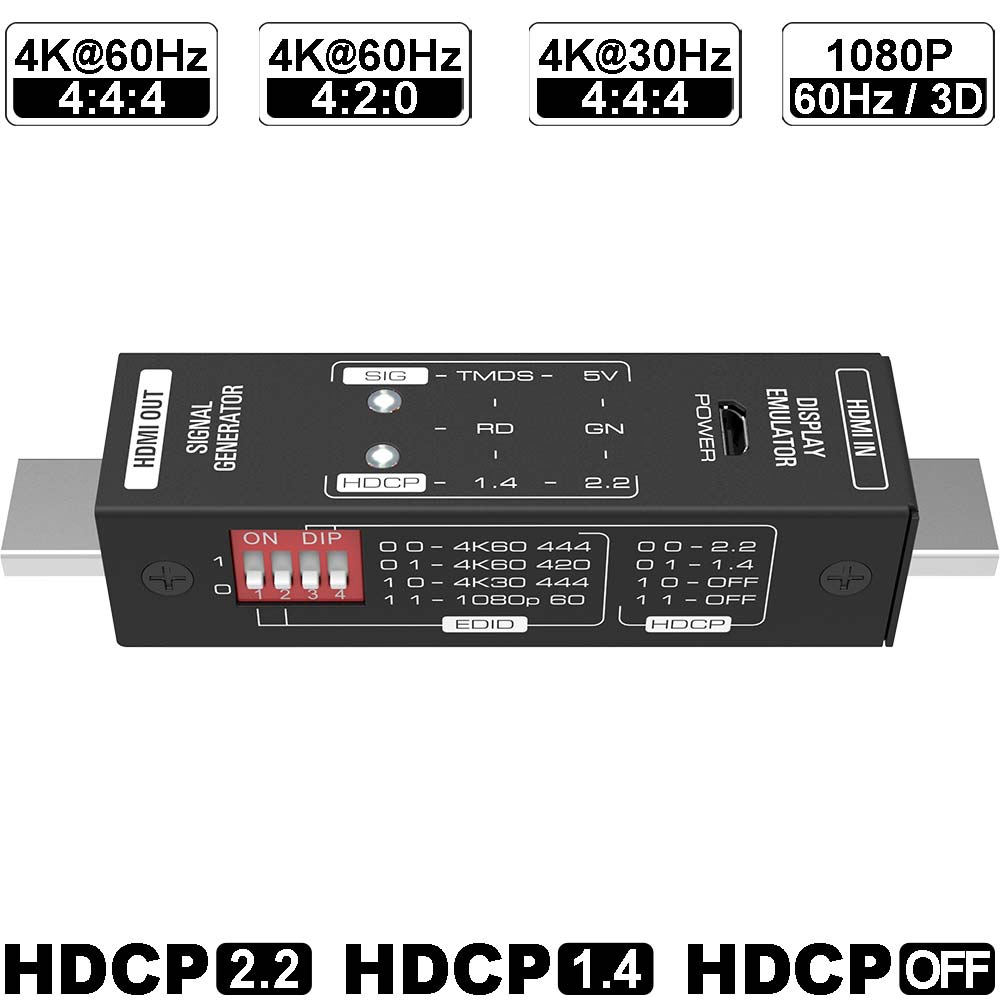

4-P DIP-Schalter zur Erstellung des HDMI-Signals / zur Emulation
Die Auswahl der EDID – Auflösung (4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4, 1080p @60Hz/3D) und HDCP-Status (HDCP 2.2, HDCP 1.4, HDCP OFF) – erfolgt über einen 4-poligen DIP-Schalter direkt am HDMI GEN-1.



Features des HDMI-Signalgenerators und HDMI-Signal-Analyzer HDMI GEN-1 auf einen Blick

  • Zur schnellen Überprüfung von HDMI Extenderstrecken (IP, CATx und LWL), HDMI Umschaltern und HDMI Verteilern
  • EDID-Generator und EDID-Emulator: Kann als HDMI-Signalgenerator oder Display-Emulator (Signalanalysator) verwendet werden
  • Verfügt über einen 4-poligen DIP-Schalter zur Einstellung der Videoauflösung und des HDCP-Status
  • Unterstützt 4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4 und 1080p @60Hz HDMI-Videosignale
  • Unterstützt die Ausgabe von HDCP OFF, HDCP 1.4 oder HDCP 2.2

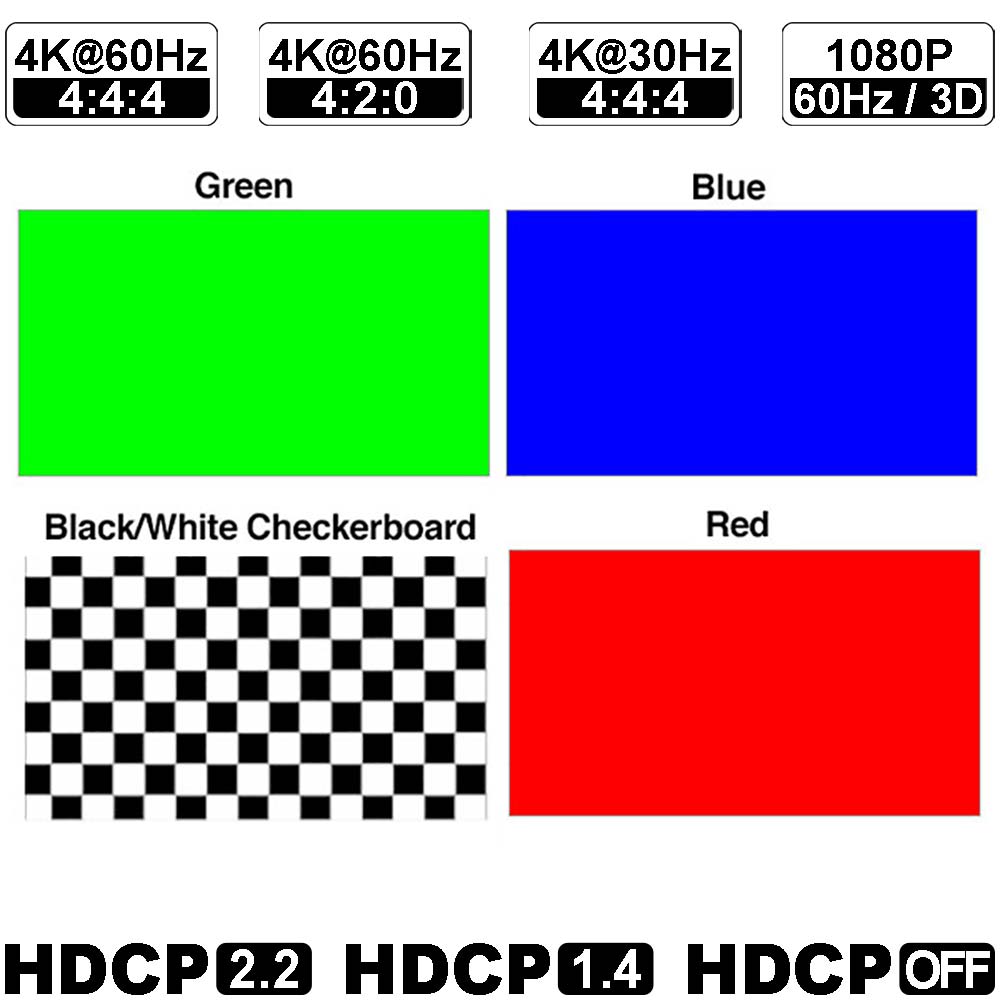

  • Auflösungen mit verschiedenen Testmustern:
    • 4K @60Hz 4:4:4 & 1080p @60Hz - Rot,
    • 4K @60Hz 4:2:0 - Grün,
    • 4K @30Hz 4:4:4 - Blau
  • LEDs zeigen den Signal- und HDCP-Status an
Spezifikation

Technische Daten des 4K/ 1080p HDMI1.4/ HDMI2.0 Signal Generators HDMI GEN-1

Technische Daten des HDMI-Signalgenerator/ Bildschirm-Emulators HDMI GEN-1
AV Anschlüsse
HDMI Eingang 1x HDMI Stecker (Typ A, 19-polig)
HDMI-Ausgang 1x HDMI Stecker (Typ A, 19-polig)
Video Allgemein
HDMI Eingangsauflösung bis 4K @60Hz 4:4:4 8bit
HDMI Ausgangsauflösung wählbar
4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4, 1080p @60Hz/3D
HDMI Version HDMI 2.0
HDCP Content/ Version HDCP2.2, HDCP1.4, HDCP OFF
Audio Allgemein
HDMI Audioformat (Eingang) Unterstützt LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ pass-through
HDMI Audioformat (Ausgang) PCM 2CH
Stromversorgung
Stromanschluss 1x Micro-USB Buchse
Stromversorgung 5VDC, 1A
Leistungsaufnahme 2W (max.)
Einstellung der Auflösung
  über 4-poligen DIP-Schalter
Umgebungsbedingungen
Betriebstemperatur  -5°C bis +55°C
Lagertemperatur -25°C bis +70°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Physische Eigenschaften
Abmessungen (BxHxT) 75mm x 22mm x 19mm
Gewicht 65g

Lieferumfang des Mini-HDMI-Signalgenerators und Display-Emulators HDMI GEN-1

  • 1x HDMI GEN-1: Kompakter HDMI-Signalgenerator und Display-Emulator (Signalanalysator) für 4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4 und 1080p @60Hz/3D sowie HDCP 2.2, HDCP 1.4 oder HDCP OFF
  • 1x USB-Anschlusskabel: Stecker (USB Typ A) auf Stecker (Micro-USB)
  • 1x Brauner Stoffbeutel
  • 1x Typ-A-HDMI 2.0-Konverter (Buchse-Buchse)
  • 1x Bedienungsanleitung
DIP-Schalter StellungEDIDHDCP
0000 4K @60Hz 4:4:4, 2CH PCM HDCP 2.2
0001 4K @60Hz 4:4:4, 2CH PCM HDCP 1.4
0010 4K @60Hz 4:4:4, 2CH PCM HDCP OFF
0011 4K @60Hz 4:4:4, 2CH PCM HDCP OFF
0100 4K @60Hz 4:2:4, 2CH PCM HDCP 2.2
0101 4K @60Hz 4:2:4, 2CH PCM HDCP 1.4
0110 4K @60Hz 4:2:4, 2CH PCM HDCP OFF
0111 4K @60Hz 4:2:4, 2CH PCM HDCP OFF
1000 4K @30Hz 4:4:4, 2CH PCM HDCP 2.2
1001 4K @30Hz 4:4:4, 2CH PCM HDCP 1.4
1010 4K @30Hz 4:4:4, 2CH PCM HDCP OFF
1011 4K @30Hz 4:4:4, 2CH PCM HDCP OFF
1100 1080p @60Hz/ 3D, 2CH PCM HDCP 2.2
1101 1080p @60Hz/ 3D, 2CH PCM HDCP 1.4
1110 1080p @60Hz/ 3D, 2CH PCM HDCP OFF
1111 1080p @60Hz/ 3D, 2CH PCM HDCP OFF

Features des HDMI-Signalgenerators und HDMI-Signal-Analyzer HDMI GEN-1 auf einen Blick

  • Zur schnellen Überprüfung von HDMI Extenderstrecken (IP, CATx und LWL), HDMI Umschaltern und HDMI Verteilern
  • EDID-Generator und EDID-Emulator: Kann als HDMI-Signalgenerator oder Display-Emulator (Signalanalysator) verwendet werden
  • Verfügt über einen 4-poligen DIP-Schalter zur Einstellung der Videoauflösung und des HDCP-Status
  • Unterstützt 4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4 und 1080p @60Hz HDMI-Videosignale
  • Unterstützt die Ausgabe von HDCP OFF, HDCP 1.4 oder HDCP 2.2
  • Auflösungen mit verschiedenen Testmustern:
    • 4K @60Hz 4:4:4 & 1080p @60Hz - Rot,
    • 4K @60Hz 4:2:0 - Grün,
    • 4K @30Hz 4:4:4 - Blau
  • LEDs zeigen den Signal- und HDCP-Status an

Auch gesucht unter: MONTEST-HD4K-PTBLC

Downloads

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des 4K/ 1080p HDMI1.4/ HDMI2.0 Signal Generators HDMI GEN-1

Technische Daten des HDMI-Signalgenerator/ Bildschirm-Emulators HDMI GEN-1
AV Anschlüsse
HDMI Eingang 1x HDMI Stecker (Typ A, 19-polig)
HDMI-Ausgang 1x HDMI Stecker (Typ A, 19-polig)
Video Allgemein
HDMI Eingangsauflösung bis 4K @60Hz 4:4:4 8bit
HDMI Ausgangsauflösung wählbar
4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4, 1080p @60Hz/3D
HDMI Version HDMI 2.0
HDCP Content/ Version HDCP2.2, HDCP1.4, HDCP OFF
Audio Allgemein
HDMI Audioformat (Eingang) Unterstützt LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ pass-through
HDMI Audioformat (Ausgang) PCM 2CH
Stromversorgung
Stromanschluss 1x Micro-USB Buchse
Stromversorgung 5VDC, 1A
Leistungsaufnahme 2W (max.)
Einstellung der Auflösung
  über 4-poligen DIP-Schalter
Umgebungsbedingungen
Betriebstemperatur  -5°C bis +55°C
Lagertemperatur -25°C bis +70°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Physische Eigenschaften
Abmessungen (BxHxT) 75mm x 22mm x 19mm
Gewicht 65g

Lieferumfang des Mini-HDMI-Signalgenerators und Display-Emulators HDMI GEN-1

  • 1x HDMI GEN-1: Kompakter HDMI-Signalgenerator und Display-Emulator (Signalanalysator) für 4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4 und 1080p @60Hz/3D sowie HDCP 2.2, HDCP 1.4 oder HDCP OFF
  • 1x USB-Anschlusskabel: Stecker (USB Typ A) auf Stecker (Micro-USB)
  • 1x Brauner Stoffbeutel
  • 1x Typ-A-HDMI 2.0-Konverter (Buchse-Buchse)
  • 1x Bedienungsanleitung
DIP-Schalter StellungEDIDHDCP
0000 4K @60Hz 4:4:4, 2CH PCM HDCP 2.2
0001 4K @60Hz 4:4:4, 2CH PCM HDCP 1.4
0010 4K @60Hz 4:4:4, 2CH PCM HDCP OFF
0011 4K @60Hz 4:4:4, 2CH PCM HDCP OFF
0100 4K @60Hz 4:2:4, 2CH PCM HDCP 2.2
0101 4K @60Hz 4:2:4, 2CH PCM HDCP 1.4
0110 4K @60Hz 4:2:4, 2CH PCM HDCP OFF
0111 4K @60Hz 4:2:4, 2CH PCM HDCP OFF
1000 4K @30Hz 4:4:4, 2CH PCM HDCP 2.2
1001 4K @30Hz 4:4:4, 2CH PCM HDCP 1.4
1010 4K @30Hz 4:4:4, 2CH PCM HDCP OFF
1011 4K @30Hz 4:4:4, 2CH PCM HDCP OFF
1100 1080p @60Hz/ 3D, 2CH PCM HDCP 2.2
1101 1080p @60Hz/ 3D, 2CH PCM HDCP 1.4
1110 1080p @60Hz/ 3D, 2CH PCM HDCP OFF
1111 1080p @60Hz/ 3D, 2CH PCM HDCP OFF

Features des HDMI-Signalgenerators und HDMI-Signal-Analyzer HDMI GEN-1 auf einen Blick

  • Zur schnellen Überprüfung von HDMI Extenderstrecken (IP, CATx und LWL), HDMI Umschaltern und HDMI Verteilern
  • EDID-Generator und EDID-Emulator: Kann als HDMI-Signalgenerator oder Display-Emulator (Signalanalysator) verwendet werden
  • Verfügt über einen 4-poligen DIP-Schalter zur Einstellung der Videoauflösung und des HDCP-Status
  • Unterstützt 4K @60Hz 4:4:4, 4K @60Hz 4:2:0, 4K @30Hz 4:4:4 und 1080p @60Hz HDMI-Videosignale
  • Unterstützt die Ausgabe von HDCP OFF, HDCP 1.4 oder HDCP 2.2
  • Auflösungen mit verschiedenen Testmustern:
    • 4K @60Hz 4:4:4 & 1080p @60Hz - Rot,
    • 4K @60Hz 4:2:0 - Grün,
    • 4K @30Hz 4:4:4 - Blau
  • LEDs zeigen den Signal- und HDCP-Status an

Auch gesucht unter: MONTEST-HD4K-PTBLC
