Murideo MU-STIX-AF 8K 48G HDMI2.1 Test Signal Analyzer

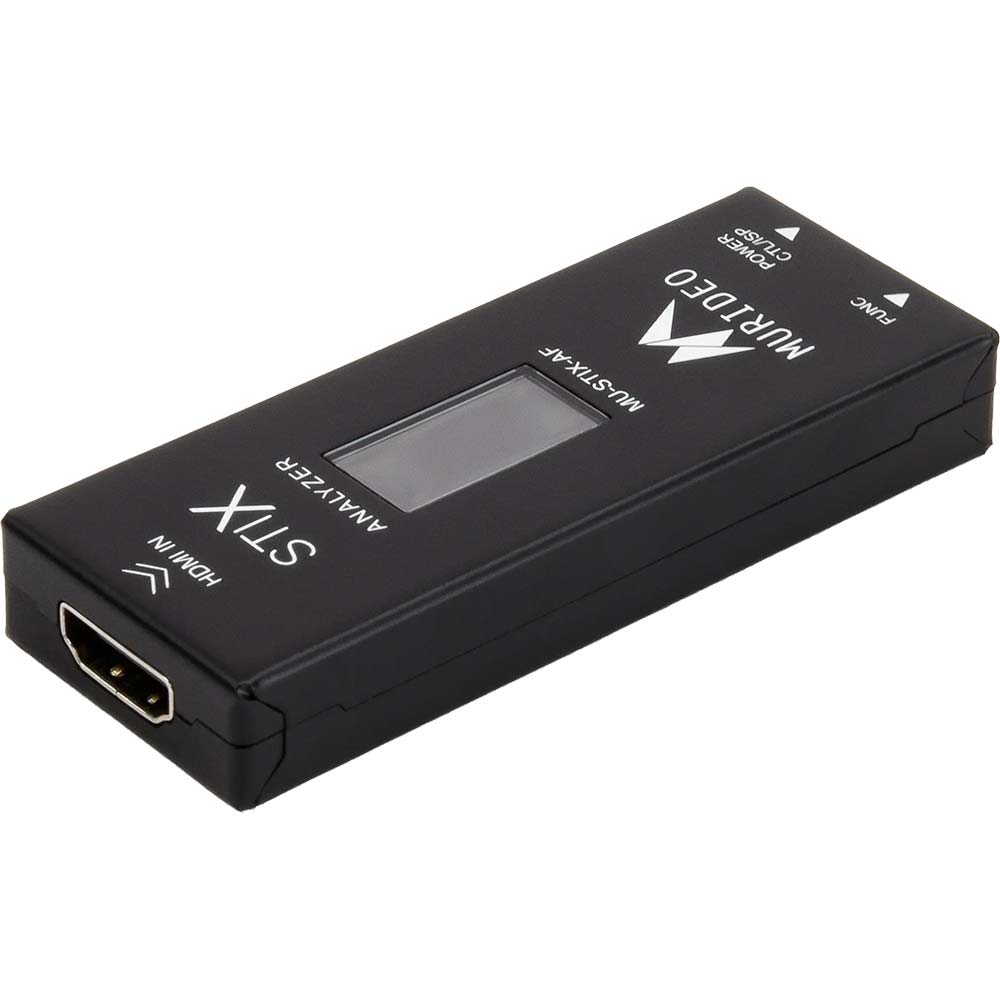

Der 8K 48G HDMI2.1 Musteranalysator (Test Signalalysator) MU-STIX-AF von Murideo ist ein HDMI-Test Pattern Analyzer in der Größe eines USB-Sticks, mit einem HDMI-Signaleingang (HDMI Buchse) ausgestattet ist und mit einem HDMI-Kabel mit dem HDMI-Gerät verbunden wird.  Der MU-STIX-AF bietet zusätzliche Flexibilität bei der Überprüfung der Signalübertragungswege vor Ort und im Serverschrank.

Murideo MU-STIX-AF - flexibel einsetzbarer 8K 48G HDMI2.1 Test Signal Analyzer
Während der Murido MU-STIX-A mit seinem HDMI-Stecker kein zusätzliches HDMI-Kabel benötigt, um Quellen- und Pass-Through-Geräte schnell zu testen, erleichtert der MU-STIX-AF mit seiner HDMI-Buchse das Testen auf engem Raum durch die Verwendung eines HDMI-Kabels.

MU-STIX-AF und MU-STIX-GF – ein starkes Doppel
In Verbindung mit dem HDMI-Generator MU-STIX-GF sind eine End-to-End-Signaldurchsatzprüfung und eine Überprüfung der Bandbreite von HDMI-Kabeln möglich.

Murideo – entwickelt von AVPro Edge

Das STIX-Ökosystem wurde ursprünglich als Ressource für die interne Qualitätskontrolle von AVPro Edge entwickelt. Es wurde als asymmetrische Testmethodik für die dynamische Übertragung, den Empfang und die Protokollierung von Testquellen über 1.152 MXnet-Endpunktsender und -empfänger konzipiert, was angesichts der Überwachungsanforderungen in einer solchen Umgebung absolut unmöglich ist. Zusätzlich werden mit dem Test Controller MU-STIX-CTL Datenaustausche in Bezug auf Signalausfälle oder Übertragungs- und Empfangsfehler kommuniziert und protokolliert.


HDMI Sigal-Tester/ -Analyzer für Auflösungen bis 8K/60 Hz – einschließlich 4K/120 Hz

Der Murideo MU-STIX-AF analysiert Video-Testmuster mit Auflösungen von 720p/60 Hz bis 8K/60 Hz, einschließlich 4K/120 Hz High Frame Rate. Ein Mini-OLED-Bildschirm zeigt das eingehende Signal, die Auflösung, die Bitrate, den Farbraum und die FRL-Version von TDMS an, wenn das Gerät in Standalone-Anwendungen eingesetzt wird.
Es werden die gleichen Informationen wie auf der Benutzeroberfläche des STIX Test Controllers MU-STIX-CTL angezeigt.

Murideo STIX – zur schnellen und gründlichen Signal Überprüfung

STIX ermöglicht eine schnelle und dennoch gründliche interne Überprüfung des Signal-Durchsatzes vor der Installation vor Ort, um sicherzustellen, dass die Endgeräte korrekt funktionieren, angemessen auf die Programmierung reagieren und mit den Leistungsparametern des Systems übereinstimmen.

Murideo STIX MU-STIX-AF

Der MU-STIX-AF ein praktischer, kostengünstiger Formatanalysator mit mehreren Auflösungen für gewerbliche oder private Integratoren, wenn eine einfache Überprüfung der Übertragungsstrecke und der Anzeigefunktionen erforderlich ist.

Features des Test Signal Analyzers MU−STIX−AF auf einen Blick

• Level-Switch Interface
  Verbesserter Menüzugriff gegenüber der bisherigen Schnittstelle, die nur über Tasten verfügte.
• Kostengünstiger, flexibler HDMI Signal-Analysator – bis 8K60/4K120
  Kostengünstiger Signalanalysator, kompatibel mit HDMI 2.1b, 8K 48 Gbps (FRL)
• Analysiert HDMI Signale bis zu 8K
  Analysiert AV-Signale bis 8K-Timings bei 8-, 10- und 12-Bit-Farbtiefen in den Farbräumen RGB 4:2:0, 4:2:2 und 4:4:4
• Signalerfassung
  Erkennt und protokolliert automatisch Signaländerungen, Synchronisationsverluste und Signalausfallzeiten
• Inegrierter OLED-Farbbildschirm
  Ein intuitives Navigationsmenü zeigt eingehende Video-Miniaturansichten, Quellzeitsteuerung, FRL- oder TDMS-Präsenz, Farbraum, Farbtiefe und HDCP 1.4/2.X-Versionen an
• Detaillierte Anzeige der Audioinformationen
  Zeigt Audioinformationen an, darunter Audiotyp, Abtastrate und Anzahl der Kanäle
• Geringer Stromverbrauch
  Der HDMI Signalanalyzer MU-STIX-AF kann über USB-A zu Typ C (von Gerätezubehöranschlüssen von AVR oder Display) oder über USB Typ C von einem mobilen Gerät aus mit Strom versorgt werden
• Ultrakompakter Formfaktor – so groß wie ein USB-Stick
  Die kompakte Bauform des MU-STIX-AF ermöglicht eine einfache Konnektivität auf engstem Raum - auch nachdem die Racks aufgebaut sind. Dieser Test Signal Analysator kann auch bequem im Werkzeugkoffer oder in einer Computertasche aufbewahrt mitgeführt werden, so dass Sie jederzeit  auftretende Fehler beheben zu können.
• Verpackt in einem robusten, passgenauen, kompakten Schutzbehälter aus Schaumstoff
