HDMI Test Signal Analyzer mit Stecker
Drucken
8K60/ 4K120/ 4K60 HDMI2.1 Signalanalyzer - mit Audiounterstützung | HDCP Status wählbar

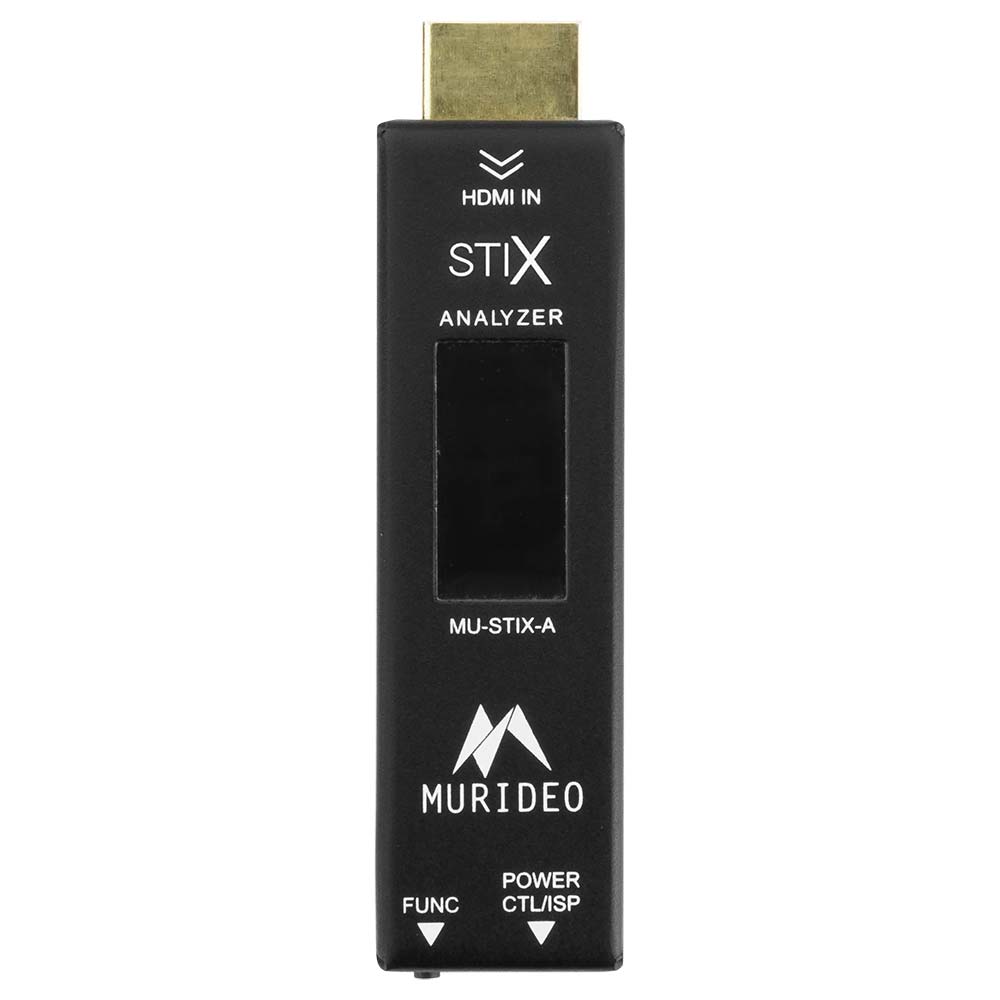

videotechnik_signalgeneratoren-und-analyzer_murideo_mu-stix-a_01

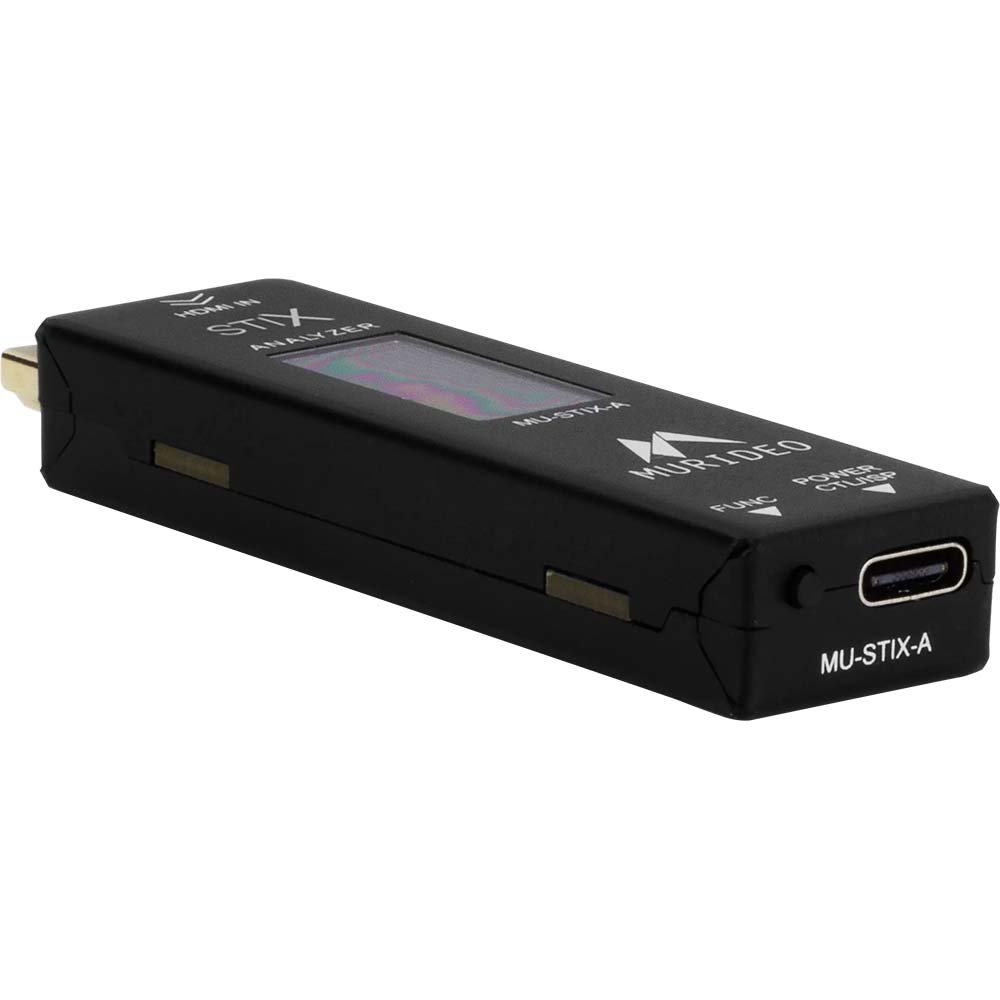

videotechnik_signalgeneratoren-und-analyzer_murideo_mu-stix-a_02

HDMI Test Signal Analyzer
mit Stecker

Bewertung: Noch nicht bewertet

8K 48G HDMI2.1 Test Signalanalyzer – mit Stecker

  • HDMI 2.1b, 8K 48 Gbps (FRL) kompatibel
  • Unterstützt 720p-, 1080p-, 4K- und 8K-Signaltimings mit 8-, 10- und 12-Bit-Farbtiefen in den Farbräumen RGB, 4:2:0, 4:2:2 und 4:4:4
  • Erkennt Signaländerungen, Synchronisationsverluste und protokolliert die Ausfallzeit
  • OLED-Bildschirm für Videobild, Quell-Timing, FRL-Version oder TDMS, Farbraum, Farbtiefe und HDCP-Version
  • Zeigt Audioinformationen – inklusive Eingangs­sampling­frequenz, Bitratengröße und Audiotyp
  • Mit HDMI-Geräten aller Marken kompatibel
Variante
Verkaufspreis249,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 249,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Nicht lagernd. Lieferzeit ca. 2 Wochen
Artikelnummer: MU-STIX-A
8K60/ 4K120/ 4K60 HDMI2.1 Signalanalyzer - mit Audiounterstützung | HDCP Status wählbar
Allg. Produktbeschreibung

Murideo MU-STIX-A: 8K 48G HDMI2.1 Test Signal Analyzer

Der 8K 48G HDMI2.1 Musteranalysator (Test Signalalysator) MU-STIX-A von Murideo ist ein HDMI-Test Pattern Analyzer in der Größe eines USB-Sticks, der für die groß angelegte Evaluierungs­plattform STIX von Murideo entwickelt wurde. Er kann auch für leichte Pass/Fail-Signalübertragungsprüfungen im Feld eingesetzt werden.

Murideo – entwickelt von AVPro Edge

Ursprünglich als Ressource für die interne Qualitätskontrolle von AVPro Edge entwickelt, wurde STIX als asymmetrische Testmethodik für die dynamische Übertragung, den Empfang und die Protokollierung von Testquellen über 1.152 MXnet-Endpunktsender und -empfänger konzipiert. Stellen Sie sich vor, Sie würden diesen Prozess mit Hunderten von Blu-ray-Geräten oder Streaming-Geräten oder der Anzahl von Videodisplays durchführen – das ist einfach unmöglich.


HDMI Sigal-Tester/ -Analyzer für Auflösungen bis 8K/60 Hz – einschließlich 4K/120 Hz

Der Murideo MU-STIX-A analysiert Video-Testmuster mit Auflösungen von 720p/60 Hz bis 8K/60 Hz, einschließlich 4K/120 Hz High Frame Rate. Bei Verwendung in Standalone-Anwendungen zeigt ein Mini-OLED-Bildschirm die ausgewählte Quelle, Auflösung, Bitrate, den Farbraum und die FRL-Version von TDMS an.

Murideo STIX – zur schnellen und gründlichen Signal Überprüfung

STIX ermöglicht eine schnelle und dennoch gründliche interne Überprüfung des Signal-Durchsatzes vor der Installation vor Ort, um sicherzustellen, dass die Endgeräte korrekt funktionieren, angemessen auf die Programmierung reagieren und mit den Leistungsparametern des Systems übereinstimmen.
Das integrierte Display des Murideo MU-STIX-A bestätigt physisch die Parameter der Quelle, wenn es an den HDMI-Ausgang eines Empfangsgeräts angeschlossen ist.

Murideo STIX MU-STIX-A

Für den Standalone-Einsatz ist der MU-STIX-A ein praktischer, kostengünstiger Formatanalysator mit mehreren Auflösungen für gewerbliche oder private Integratoren, wenn eine einfache Überprüfung der Übertragungsstrecke und der Anzeigefunktionen erforderlich ist. Durch die Verwendung eines oder mehrerer MU-STIX-A-Geräte kann der Systemsignaldurchsatz für Anzeige- und Elektronikkomponenten überprüft werden, die in Kabel- und Gerätemanagement-Wandgehäusen installiert sind, wodurch potenzielle Doppelarbeit vor der Montage der Display-Komponenten vermieden wird.



Features des Test Signal Analyzers MU−STIX−A auf einen Blick

  • Kostengünstiger, flexibler HDMI Signal-Analysator – bis 8K60/4K120
    Kostengünstiger Signalanalysator, kompatibel mit HDMI 2.1b, 8K 48 Gbps (FRL)
  • Analysiert HDMI Signale bis zu 8K
    Analysiert AV-Signale bis 8K-Timings bei 8-, 10- und 12-Bit-Farbtiefen in den Farbräumen RGB 4:2:0, 4:2:2 und 4:4:4
  • Signalerfassung
    Erkennt und protokolliert automatisch Signaländerungen, Synchronisationsverluste und Signalausfallzeiten
  • Inegrierter OLED-Farbbildschirm
    Ein intuitives Navigationsmenü zeigt eingehende Video-Miniaturansichten, Quellzeitsteuerung, FRL- oder TDMS-Präsenz, Farbraum, Farbtiefe und HDCP 1.4/2.X-Versionen an
  • Detaillierte Anzeige der Audioinformationen
    Zeigt Audioinformationen an, darunter Audiotyp, Abtastrate und Anzahl der Kanäle
  • Geringer Stromverbrauch
    Der HDMI Signalanalyzer MU-STIX-A kann über USB-A (von AVR oder Display) oder über USB Typ C von einem mobilen Gerät aus mit Strom versorgt werden
  • Ultrakompakter Formfaktor – so groß wie ein USB-Stick
    Die kompakte Bauform des MU-STIX-A ermöglicht eine einfache Konnektivität auf engstem Raum - auch nachdem die Racks aufgebaut sind. Dieser Test Signal Analysator kann auch bequem im Werkzeugkoffer oder in einer Computertasche aufbewahrt mitgeführt werden, so dass Sie jederzeit auftretende Fehler beheben zu können.
Spezifikation

Technische Daten des HDMI Test Signal-Analyzers MU-STIX-A von Murideo

Technische Daten des 8K30/ 4K120/ 4K60 HDMI2.1 Signalanalysators MU-STIX-A
Video
HDMI Version HDMI 2.1
HDCP Version 1.4 und 2.3
HDCP ON/ OFF – (wird nicht unterstützt)
Maximale Taktrate 600 mscs (1188 MHz)
Maximaler Durchsatz pro Kanal 12 Gbps (48 Gbps Total)
Auflösung/ Timings

HDMI-VICs bis 8K/60 Hz
DCI bis 4K/60 Hz (4096x2160 bei 60 Hz)
VESA DMT
VESA CVT-RB bis zu 600 MHz

Video Encoding RGB, YCbCr
Video Sampling Modele RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0
Farbtiefe 8-, 10-, 12-bit
Audio (nur Diagnose)
Audiotyp L-PCM
Audio-Abtastrate 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176 kHz und 192 kHz
Audiokanäle bis zu 8 Audiokanäle (8ch)
Audiolautstärke – (wird nicht unterstützt)
Anschlüsse
HDMI HDMI Stecker (Typ A)
Firmware/ Steuerung USB C: USB Buchse (Typ-C)
Stromversorgung
Stromversorgung (Einzeleinheit) 5 VDC, 540 mA
Leistungsaufnahme 2,7 W (max.)
Umgebungsbedingungen
Betriebstemperatur −5 bis 51°C (23 ~ 125°)
Lagertemperatur −20 bis 60°C (-4 ~ 140°F)
Luftfeuchte 5% bis 90% relative Luftfeuchtigkeit (nicht kondensierend)
Physische Eigenschaften
Abmessungen (HxTxB) 12 x 21 x 81,1mm (0.47'' x 0.82'' x 3.2'')
Gewicht 27g  (1oz)

Lieferumfang des 8K60/ 4K120 48G HDMI Test Signal Analyzers MU−STIX−A

  • 1x Murideo MU-STIX-A: 8K 48G HDMI2.1 Test Signalanalysator – mit Stecker
  • 1x USB-Typ-C zu USB-Typ-A-Kabel (1,5m [5ft])

Features des Test Signal Analyzers MU−STIX−A auf einen Blick

  • Kostengünstiger, flexibler HDMI Signal-Analysator – bis 8K60/4K120
    Kostengünstiger Signalanalysator, kompatibel mit HDMI 2.1b, 8K 48 Gbps (FRL)
  • Analysiert HDMI Signale bis zu 8K
    Analysiert AV-Signale bis 8K-Timings bei 8-, 10- und 12-Bit-Farbtiefen in den Farbräumen RGB 4:2:0, 4:2:2 und 4:4:4
  • Signalerfassung
    Erkennt und protokolliert automatisch Signaländerungen, Synchronisationsverluste und Signalausfallzeiten
  • Inegrierter OLED-Farbbildschirm
    Ein intuitives Navigationsmenü zeigt eingehende Video-Miniaturansichten, Quellzeitsteuerung, FRL- oder TDMS-Präsenz, Farbraum, Farbtiefe und HDCP 1.4/2.X-Versionen an
  • Detaillierte Anzeige der Audioinformationen
    Zeigt Audioinformationen an, darunter Audiotyp, Abtastrate und Anzahl der Kanäle
  • Geringer Stromverbrauch
    Der HDMI Signalanalyzer MU-STIX-A kann über USB-A (von AVR oder Display) oder über USB Typ C von einem mobilen Gerät aus mit Strom versorgt werden
  • Ultrakompakter Formfaktor – so groß wie ein USB-Stick
    Die kompakte Bauform des MU-STIX-A ermöglicht eine einfache Konnektivität auf engstem Raum - auch nachdem die Racks aufgebaut sind. Dieser Test Signal Analysator kann auch bequem im Werkzeugkoffer oder in einer Computertasche aufbewahrt mitgeführt werden, so dass Sie jederzeit  auftretende Fehler beheben zu können.

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des HDMI Test Signal-Analyzers MU-STIX-A von Murideo

Technische Daten des 8K30/ 4K120/ 4K60 HDMI2.1 Signalanalysators MU-STIX-A
Video
HDMI Version HDMI 2.1
HDCP Version 1.4 und 2.3
HDCP ON/ OFF – (wird nicht unterstützt)
Maximale Taktrate 600 mscs (1188 MHz)
Maximaler Durchsatz pro Kanal 12 Gbps (48 Gbps Total)
Auflösung/ Timings

HDMI-VICs bis 8K/60 Hz
DCI bis 4K/60 Hz (4096x2160 bei 60 Hz)
VESA DMT
VESA CVT-RB bis zu 600 MHz

Video Encoding RGB, YCbCr
Video Sampling Modele RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0
Farbtiefe 8-, 10-, 12-bit
Audio (nur Diagnose)
Audiotyp L-PCM
Audio-Abtastrate 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176 kHz und 192 kHz
Audiokanäle bis zu 8 Audiokanäle (8ch)
Audiolautstärke – (wird nicht unterstützt)
Anschlüsse
HDMI HDMI Stecker (Typ A)
Firmware/ Steuerung USB C: USB Buchse (Typ-C)
Stromversorgung
Stromversorgung (Einzeleinheit) 5 VDC, 540 mA
Leistungsaufnahme 2,7 W (max.)
Umgebungsbedingungen
Betriebstemperatur −5 bis 51°C (23 ~ 125°)
Lagertemperatur −20 bis 60°C (-4 ~ 140°F)
Luftfeuchte 5% bis 90% relative Luftfeuchtigkeit (nicht kondensierend)
Physische Eigenschaften
Abmessungen (HxTxB) 12 x 21 x 81,1mm (0.47'' x 0.82'' x 3.2'')
Gewicht 27g  (1oz)

Lieferumfang des 8K60/ 4K120 48G HDMI Test Signal Analyzers MU−STIX−A

  • 1x Murideo MU-STIX-A: 8K 48G HDMI2.1 Test Signalanalysator – mit Stecker
  • 1x USB-Typ-C zu USB-Typ-A-Kabel (1,5m [5ft])

Features des Test Signal Analyzers MU−STIX−A auf einen Blick

  • Kostengünstiger, flexibler HDMI Signal-Analysator – bis 8K60/4K120
    Kostengünstiger Signalanalysator, kompatibel mit HDMI 2.1b, 8K 48 Gbps (FRL)
  • Analysiert HDMI Signale bis zu 8K
    Analysiert AV-Signale bis 8K-Timings bei 8-, 10- und 12-Bit-Farbtiefen in den Farbräumen RGB 4:2:0, 4:2:2 und 4:4:4
  • Signalerfassung
    Erkennt und protokolliert automatisch Signaländerungen, Synchronisationsverluste und Signalausfallzeiten
  • Inegrierter OLED-Farbbildschirm
    Ein intuitives Navigationsmenü zeigt eingehende Video-Miniaturansichten, Quellzeitsteuerung, FRL- oder TDMS-Präsenz, Farbraum, Farbtiefe und HDCP 1.4/2.X-Versionen an
  • Detaillierte Anzeige der Audioinformationen
    Zeigt Audioinformationen an, darunter Audiotyp, Abtastrate und Anzahl der Kanäle
  • Geringer Stromverbrauch
    Der HDMI Signalanalyzer MU-STIX-A kann über USB-A (von AVR oder Display) oder über USB Typ C von einem mobilen Gerät aus mit Strom versorgt werden
  • Ultrakompakter Formfaktor – so groß wie ein USB-Stick
    Die kompakte Bauform des MU-STIX-A ermöglicht eine einfache Konnektivität auf engstem Raum - auch nachdem die Racks aufgebaut sind. Dieser Test Signal Analysator kann auch bequem im Werkzeugkoffer oder in einer Computertasche aufbewahrt mitgeführt werden, so dass Sie jederzeit  auftretende Fehler beheben zu können.
