Der VGA Splitter/Extender VOPEX-M12VA-4 aus der VOPEX®-Industrie-Serie von NTI ist ein 4-Port VGA-Veteiler/Extender für den industriellen Einsatz. Dieser VGA-über-CAT-Verteiler sendet zeitgleich hochauflösende Videosignale von einem PC an 4 entfernte Monitore.
Da die VGA Signalübertragung bei dem VGA Splitter VOPEX-M12V-4 über herkömmliche CAT5/5e/6 Kabel (mit M12-Anschlüssen) erfolgt, können die Monitore dabei bis zu 180 Meter vom VGA Verteiler entfernt sein.
VOPEX-M12V-4: VGA Verteiler mit M12 Steckverbindern
Das robuste M12 Verbindungssystem dieses VGA-Verteilsystems ist resistent gegen Erschütterungen und stellt sichere Verbindungen auch in rauer Umgebung her, deshalb ist dieser Industrie-VGA-Splitter ideal für die Verteilung von VGA-Signalen bei Transportsystemen und mobilen Einsätzen sowie extremen Industrieumgebungen geeignet.
VGA Video Splitter/Extender System mit zwei Komponenten
Das VGA Video Splitter/Extender System "VOPEX® M12 Industrie" besteht aus zwei Komponenten:

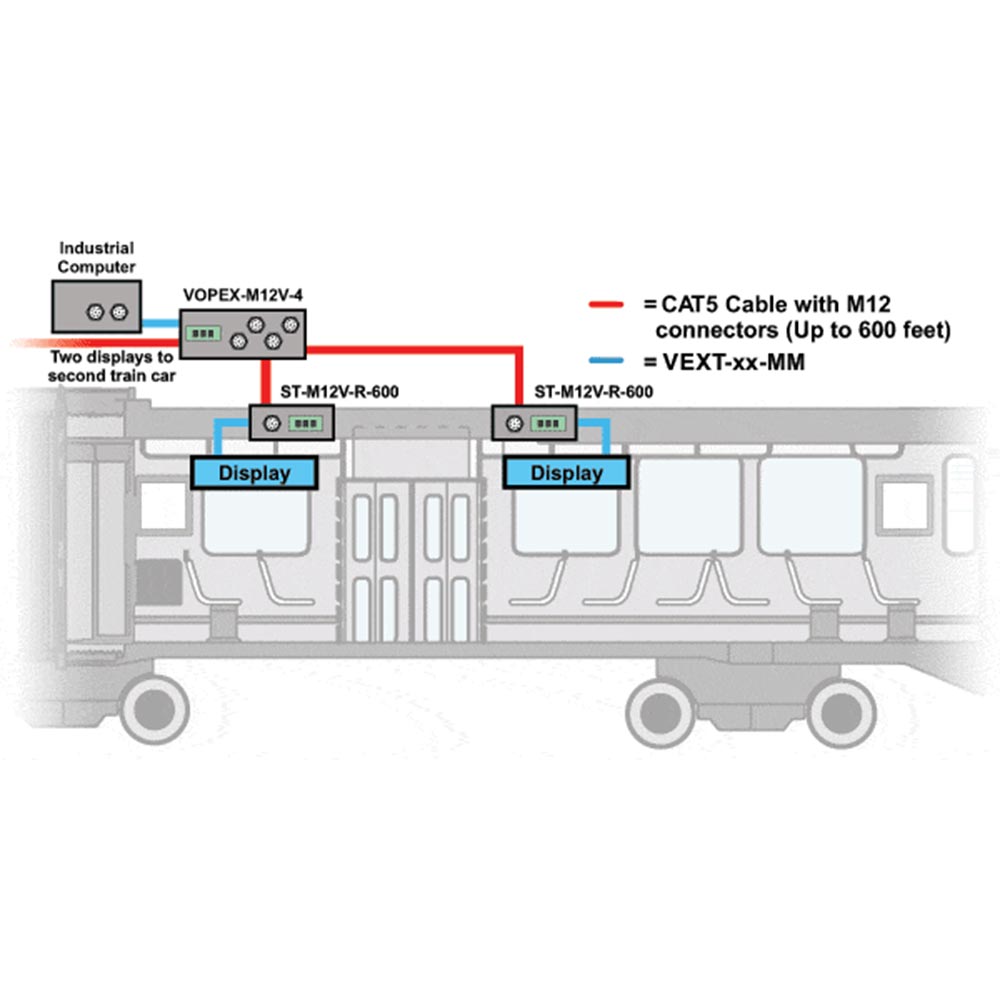

Die Remote Einheiten werden mittels CAT5/5e/6 Kabel und M12 Anschlüssen mit der VOPEX-M12V-4 verbunden, so dass jederzeit eine sichere Verbindung - auch in rauen Umgebungen - gewährleistet ist.
Durch die großen Übertragungswege (bis 180m), die hohe Auflösung (1920x1440) und M12 Anschlüsse ist dieses Industrie-VGA-Video-Verteilsystem ideal für
Tabellarische Darstelleung der Technischen Daten des VGA/Audio Splitters VOPEX-M12V-4 von NTI
VGA Splitter/ VGA Verteileinheit VOPEX-M12V-4 | |
---|---|
Video-Eingang | |

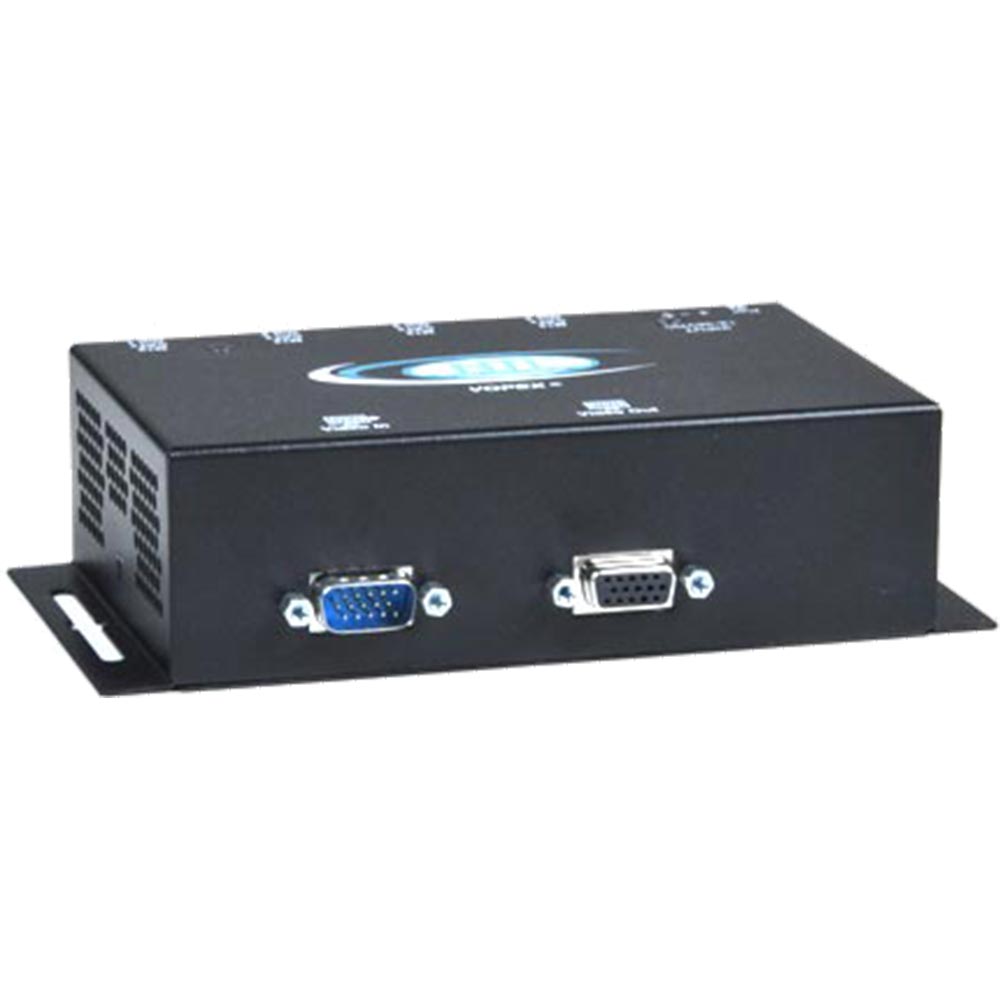

Anschluss | 1x VGA-Buchse - 15-Pin HD Eingangsbuche |
Maximaler Eingangspegel für Video | 1,45 Vp-p |
Eingangsimpedanz | 75Ω (Ohm) |
Synchroniastion | Unterstützt Separate und Composite TTl level-Sync und Sync auf Grün |
Sync-Eingangsfrequenzbereiche | Horizontal: 15 bis 130kHz Vertikal: 30 bis 150 Hz |
DC Kopplung | Video ist DC gekoppelt |
Video-Ausgang | |

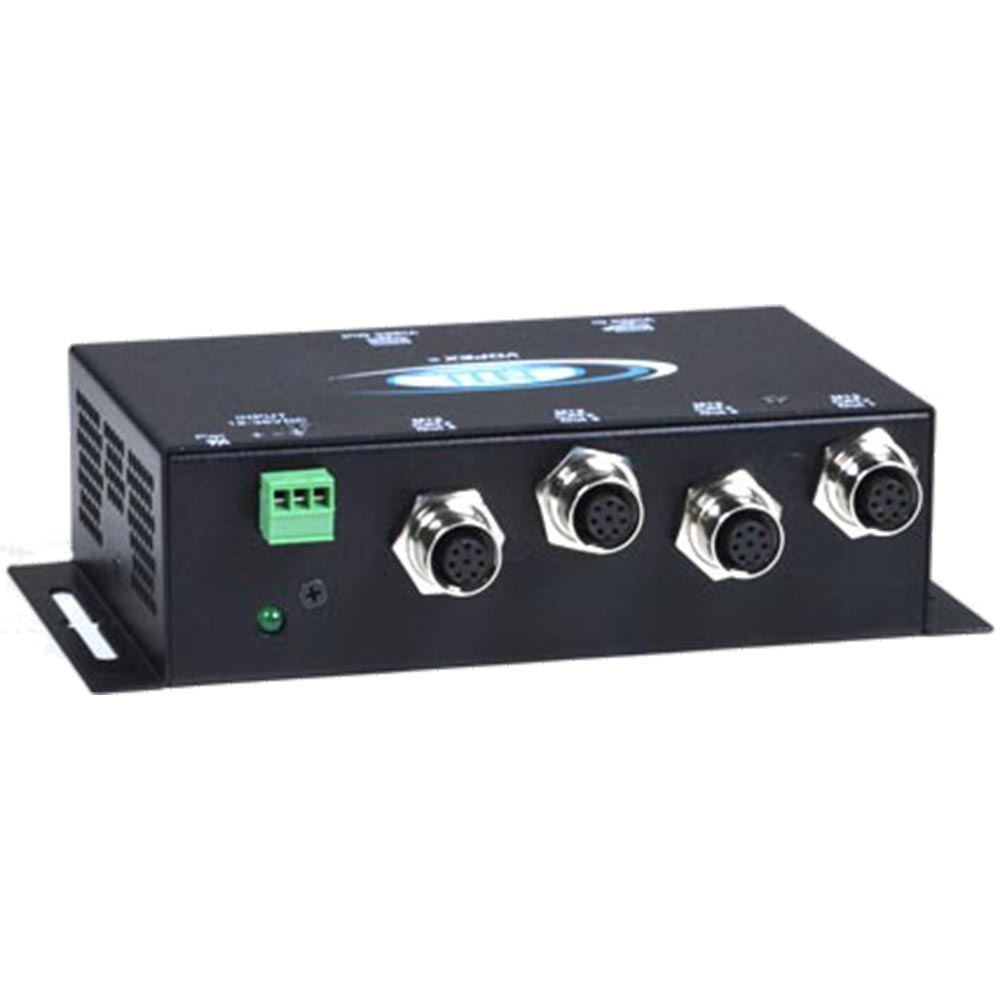

M12-Buchse | 4x |
VGA-Buchse (15-Pin HD) | 1x |
Auflösung | bis 1900x1440 |
Maximaler Ausgangspegel für Video | 1,45 Vp-p |
Eingangsimpedanz | 75Ω (Ohm) |
Stromversorgung | |
Spannung | 18 ~ 36 VDC |
Anschluss | abnehmbare 3-polige Schraubklemme |
Leistungsaufnahme/ Energieverbrauch (max) | < 5W |
Umgebungsbedingungen | |
Betriebstemperatur | -20°C bis 70°C (-4°F ~ 158°F) |
Lagertemperatur | -40°C bis 85°C (-40°F ~ 185°F) |
Luftfeuchte | 17% bis 90% relative Luftfeuchtigkeit, nicht kondensieren (im Betrieb und bei Lagerung) |
Physische Eigenschaften | |
Abmessungen (BxTxH) (in) | 5.63x3.46x1.71 |
MTBT in Stunden | 593095 |
Zulassungen | |
RoHS | |
Garantie | |
Garantie | 2 Jahre Herstellergarantie |
Tabellarische Darstelleung der Technischen Daten des VGA Empfängers für VOPEX® M12V-4 Industrie
VGA Receiver ST-M12V-R-600 | |
---|---|
Video-Eingang | |
Signal-Eingang | 1x M12-Buchse 8-Pin-A-Codes für CAT5/ 5e/ 6-KAbel |
Video-Ausgang | |
Anschluss | 1x VGA-Buchse - 15-Pin HD Eingangsbuche |
Auflösung | bis 1900x1440 |
Maximaler Ausgangspegel für Video | 1,45 Vp-p |
Eingangsimpedanz | 75Ω (Ohm) |
Videoqualität | Für optimale Bilder kann die Videoqualität zur Anpassung an verschiedene Leitungslängen manuell eingestellt werden |
Stromversorgung | |
Spannung | 18 ~ 36 VDC |
Anschluss | abnehmbare 3-polige Schraubklemme |
Leistungsaufnahme/ Energieverbrauch (max) | < 5W |
Umgebungsbedingungen | |
Betriebstemperatur | -20°C bis 70°C (-4°F ~ 158°F) |
Lagertemperatur | -40°C bis 85°C (-40°F ~ 185°F) |
Luftfeuchte | 17% bis 90% relative Luftfeuchtigkeit, nicht kondensieren (im Betrieb und bei Lagerung) |
Physische Eigenschaften | |
Abmessungen (BxTxH) (in) | 3.48x3.08x1.45 |
MTBT in Stunden | 593095 |
Zulassungen | |
RoHS | |
Garantie | |
Garantie | 2 Jahre Herstellergarantie |
Optional erhältlich:
VGA-Video-Eingang:
Video-Ausgänge:
Erforderliche Kabel:
Stromversorgung:
Umgebungsbedingungen:
Physische Eigenschaften:
VGA-Video-Ausgang:
Stromversorgung:
Umgebungsbedingungen:
Physische Eigenschaften:
Industrial VGA Verteilereinheit über CAT5 mit M12-Steckverbindern
Artikelnr. | Kurzbeschreibung | Unterstützte Signale | Anzahl der Ausgangs-Ports |
---|---|---|---|
VOPEX-M12V-4 | 4-Port Industrie-VGA-Splitter/ Extender via CAT-Kabel mit M12-Steckverbindern | VGA Video | 4 |
VOPEX-M12V-8 | 8-Port Industrie-VGA-Splitter/ Extender via CAT-Kabel mit M12-Steckverbindern | VGA Video | 8 |
VOPEX-M12V-16 | 16-Port Industrie-VGA-Splitter/ Extender via CAT-Kabel mit M12-Steckverbindern | VGA Video | 16 |
VOPEX-M12VA-4 | 4-Port Industrie-VGA-Splitter/ Extender mit Stereo-Audio via CAT-Kabel mit M12-Steckverbindern | VGA Video, Stereo-Audio |
4 |
VOPEX-M12VA-8 | 8-Port Industrie-VGA-Splitter/ Extender mit Stereo-Audio via CAT-Kabel mit M12-Steckverbindern | VGA Video, Stereo-Audio |
8 |
VOPEX-M12VA-16 | 16-Port Industrie-VGA-Splitter/ Extender mit Stereo-Audio via CAT-Kabel mit M12-Steckverbindern | VGA Video, Stereo-Audio |
16 |
Industrial VGA Empfänger über CAT5 mit M12-Steckverbindern (Remote Einheiten für VOPEX-M12V(A)-x
Artikelnummer | Kurzbeschreibung | Unterstütze Signale | Reichweite |
---|---|---|---|
ST-M12V-R-600 | Industrie-VGA-über-CAT-Empfänger mit M12-Steckerverbindern | VGA Video | 180m |
ST-M12VA-R-600 | Industrie-VGA+Audio-über-CAT-Empfänger mit M12-Steckerverbindern | VGA Video, Stereo-Audio |
180m |
