4x4 HDMI 2.0 HDBaseT Matrix Switcher mit integrierter Audiomatrix: UH2-44
Drucken
4xHDMI In, 4xHDBT Out & 4xHDMI Out | HDMI2.0 u. HDCP2.2 | 12x8 Audiomatrix - Audio De-Embedding | inkl. 4 HDBaseT Receiver
videotechnik_hdmi-hdbt-matrix_uh2-44_00
videotechnik_hdmi-hdbt-matrix_uh2-44_dia
videotechnik_hdmi-hdbt-matrix_uh2-44_01
videotechnik_hdmi-hdbt-matrix_uh2-44_front_3d
videotechnik_hdmi-hdbt-matrix_uh2-44_anschluesse_3d
videotechnik_hdmi-hdbt-matrix_uh2-44_receiver_anschluesse_3d
videotechnik_hdmi-hdbt-matrix_uh2-44_receiver_front_3d

4x4 HDMI 2.0 HDBaseT Matrix Switcher mit integrierter Audiomatrix: UH2-44

Bewertung: Noch nicht bewertet

4x4 HDMI 2.0 HDBaseT Matrix mit integrierter 12x8 Audiomatrix

  • 4K @60Hz (4:4:4) HDR10 an allen HDMI Ein- und Ausgängen
  • HDMI 2.0, HDCP2.2, CEC, bi-direktionale IR- und RS232-Übertragung
  • Downscalig-Fuktion: 4K Inhalte auch auf älteren FullHD-/ 1080p-Displays wiedergeben!
  • Inegrierte Audiomatrix (4x SPDID & 4x Stereo Audio)
  • 4x 4K@60 HDMI 2.0 HDBT Receiver im Lieferumfang enthalten
Variante
Basispreis2375,00 €
Verkaufspreis2375,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 2375,00 €
exkl. MwSt. plus Versandkosten
Preisnachlass
Steuerbetrag
Standardisierter Preis / kg:
Artikelnummer: UH2-44
4xHDMI In, 4xHDBT Out & 4xHDMI Out | HDMI2.0 u. HDCP2.2 | 12x8 Audiomatrix - Audio De-Embedding | inkl. 4 HDBaseT Receiver >> Jetzt online kaufen <<
4xHDMI In, 4xHDBT Out & 4xHDMI Out | HDMI2.0 u. HDCP2.2 | 12x8 Audiomatrix - Audio De-Embedding | inkl. 4 HDBaseT Receiver
Allg. Produktbeschreibung

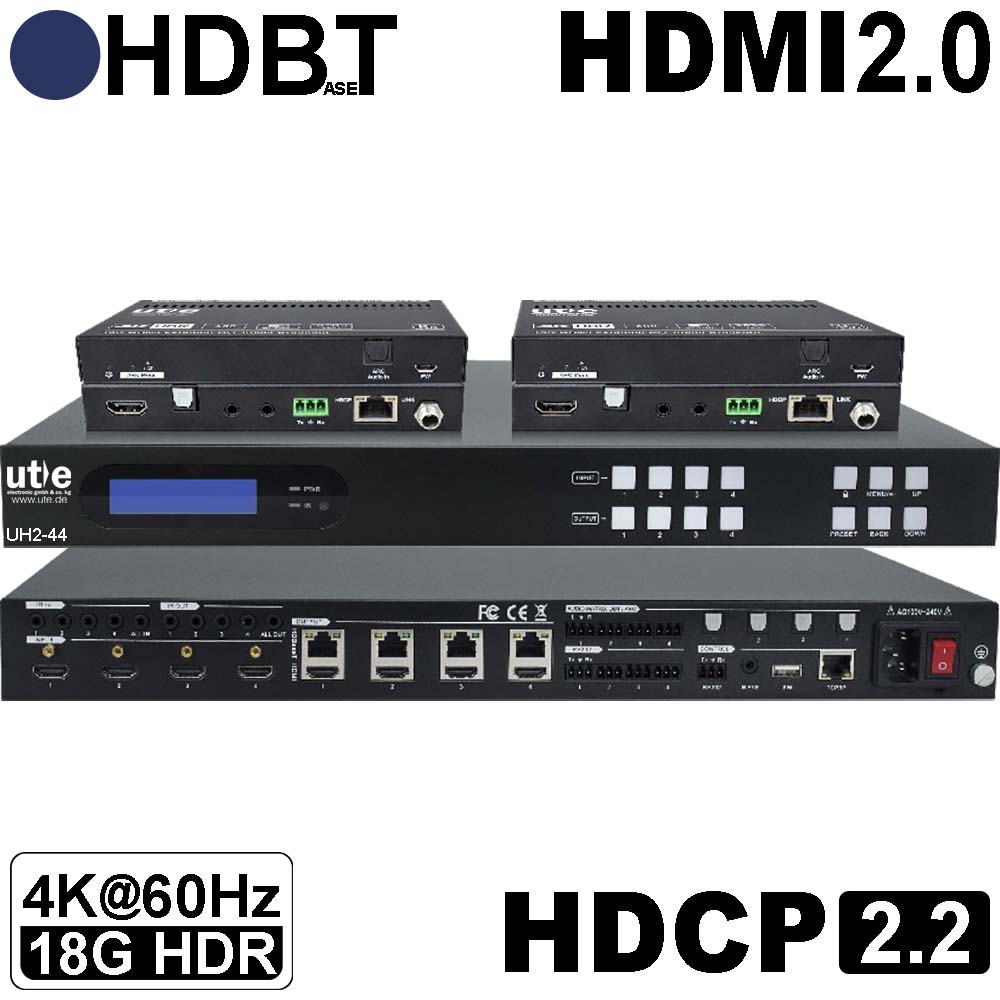

UH2-44: 4x4 HDMI 2.0 HDBaseT Matrixschalter mit integrierter Audiomatrix

  • Professionelles 4x4 HDMI 2.0 HDBaseT Matrix-Umschalter Set mit vier HDBaseT Empfängern (UH2−44R)

Die UH2-44 ist eine professionelle 18Gbps HDBaseT und HDMI Matrix mit vier HDMI 2.0 Eingängen und zweimal vier Ausgängen (4x HDMI 2.0 und 4x HDBaseT), die mit HDCP 2.2 und Videoauflösunegen bis 4K/UHD @60Hz (4:4:4) unterstützt.
Die 4x4 HDMI2.0/ HDBaseT Kreuzschiene UH2-44 unterstütz eine Datenrate von 18 Gbit/s und überträgt an jedem der vier HDBT-Ausgängen 4K60-Video über Entfernungen von bis zu 40 Metern und 1080p-Video über Entfernungen von bis zu 70 Metern über ein einziges CATx-Ethernet-Kabel zu den im Lieferumfang enhaltenen HDBaseT-Receivern.
Die vier 4K HDBaseT-Ausgänge unterstützen die 24V Power-over-Cable Funktion (PoC), so dass die Empfänger ihren Strom von der Matrix UH2-44 über das HDBaseT-/ CAT-Kabel beziehen können und so ohne ein separates Netzteil verwendet werden können.

4x4 HDMI 2.0 HDBaseT Matrix mit inegrierter 12x8 Audiomatrix
Neben der schon herausragenden 4K60 18G Videofunktionalität der UH2-44 sticht noch die integrierte 12x8 Audiomatrix mit 4 digitalen SPDIF Audioausgängen und 4 Stereo Audioausgängen ins Auge. Bei der UH2-44 kann das Audiosignal aus den 4 HDMI-Ein- und Ausgängen und aus den 4 HDBaseT-Ausgängen de-embedded (ausgkoppelt) werden. Darüber hinaus unterstützen die 4 SPDIF Audioausgänge der UH2-44 die ARC Audioausgabe der Receiver.

4x4 HDMI 2.0 HDBaseT Kreuzschiene mit vier gespiegelten HDBaseT-Ausgängen
Der HDMI 2.0 HDBaseT Matrixschalter UH2-44 besitzt, wie schon erwähnt, nicht nur vier HDMI-Eingänge und vier HDBaseT-Ausgänge, sondern zusätzlich zu jedem HDBT-Ausgang auch noch einen gespiegelten HDMI 2.0-Ausgang (4x HDMI2.0-Ausgänge insgesamt), die alle das 4K-zu-1080p Downscaling unterstützen. Dieses ermöglich zum einen den Anschluss von vier lokalen Kontrollmonitoren sowie den Aufbau eines 4x8 A/V−Matrix­systems mit vier bis zu 70m entfernten und vier via HDMI-Kabel angeschlossen Monitoren oder Projektoren.

4x4 HDMI 2.0 HDBaseT Kreuzschiene mit EDID-Management und HDCP−Handling
Die 4x4 HDMI 2.0 HDBT Matrix UH2-44 verfügt über ein umfassendes EDID-Management und eine fortschrittliches HDCP-Handling, und gewährleistet so eine maximale Funktionalität mit einer Vielzahl von Videoquellen.

UH2-44: 4x4 HDMI 2.0 HDBaseT Matrix mit bidirektionaler IR- und RS232-Übertragung
Der Matrix-Switcher unterstützt nicht nur die bidirektionale IR- und RS232-Erweiterung, sondern verfügt auch über IR-, RS232- und TCP/IP-Steuerungsoptionen.



Features des 4x4 HDMI 2.0 Matrixschalters mit 4 HDBaseT-Ausgängen und integrierter 12x8 Audio­­matrix UH2−44 auf einen Blick

  • Leistungsstarker 18G 4x4 4K60 HDBaseT Matrixschalter mit integrierter Audiomatrix
    • Audio De-Embedding aus den 4 HDMI Eingangssignalen sowie den 4 HDMI- und den 4 HDBaseT-Ausgangssignalen
  • Vollständig kompatibel mit HDMI 2.0 und HDCP 2.2
  • Unterstützt HDMI-Auflösung bis zu 4K@60Hz 4:4:4, HDR10
  • Verfügt über vier gespiegelte HDMI-Ausgänge für vier HDBaseT-Ausgänge, jeder der vier HDMI-Ausgänge unterstützen das Herunterskalieren von 4K auf 1080p
  • Die vier HDBaseT-Ausgänge unterstützen 24V PoC, so dass die Empfänger ihren Strom vom Matrix-Switcher über das HDBaseT-Kabel beziehen können
  • Überträgt ein 4K-Signal über eine Entfernung von bis zu 40 Metern und ein 1080p-Signal über eine Entfernung von bis zu 70 Metern  über ein einziges CATx-Kabel
  • Hohe Bandbreite: 18 Gbit/s Datenrate (6Gpbs pro Kanal)
  • Integrierte Audio-Matrix: Vier digitale SPDIF-Audioausgänge und vier analoge Stereo-Audioausgänge für das De-Embedding des HDMI-Ein- und HDMI-Ausgangs-Audio sowie des HDBaseT-Ausgangs-Audio. Darüber hinaus unterstützen die vier digitalen SPDIF-Audioausgänge die ARC-Audioausgabe der Empfänger
  • Lautstärkeregelung für analoge L+R-Audioausgänge
  • Bietet eine umfassende EDID-Verwaltung und eine erweiterte HDCP-Handhabung
  • Bidirektionale RS232 und Infrarotübertragung
  • LCD Display für Echtzeit-Statusanzeige
  • Steuerbar über frontseitige Tasten, RS232 (lokal und Pass-through), IR (lokal und Pass-through), CEC und TCP/IP (integrierte GUI)
  • 4x 4K60 HDMI2.0 HDBaseT Receiver im Lieferumfang enthalten
  • Firmware über USB upgradebar
  • 19"-Rack-Montage möglich (Installations und Befestigungsmaterial im Lieferumfang enthalten

Typische Anwendungsgebiete der 4x4 HDMI2.0 HDBaseT Matrix UH2−44

Diese 4x4 HDMI 2.0 HDBaseT Matrix besticht durch eine hohe Performance bei der Steuerung und Übertragung sowie dem A/V-Routing und ist in einer Reihe verschiedener Installationsszenarien die beste Wahl. So eignet die UH2-44 optimal für den Einsatz in Konferenzsystemen, bei Fernsehschulungen sowie in Sicherheitseinrichtungen von Banken usw.

Spezifikation

Technische Daten der 4x4 HDMI 2.0 HDBaset Matrix mit integrierter Audiomatrix

Technische Daten des 4K60 HDMI 2.0 HDBT Matrixschalters UH2-44
A/V Eingänge
Audio-/ Videoeingänge 4x HDMI Buchse (Typ A) - unterstützt HDMI 2.0
Unterstütze HDMI Auflösung am Eingang bis 4K @60Hz 4:4:4, HDR10,1080p 3D
A/V Ausgänge
Audio-/ Videoeingänge 4x RJ45-Buchse für HDBaseT
4x HDMI Buchse (Typ A) - unterstützt HDMI 2.0
4x SPDIF/ Toslink Anschluss für extrahiertes Digital Audio
4x 3-polige Anschlussklemme für extrahiertes Stereo Audio
A/V-Ausgangssignale 4x HDBaseT – unterstützt 4K@60Hz
4x HDMI – unterstützt 4K@60Hz und das Down-Scaling von 4K auf 1080p
4x Stereo Audio
4x Digital Audio
Unterstütze Auflösung am Ausgang HDBaseT: bis 4K@60Hz
HDMI: bis 4K@60Hz 4:4:4, HDR10,1080p 3D
Unterstütze HDMI Audio­signale LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through
Unterstützte Stereo Audio­signale PCM
Unterstützte digitale SPDIF Audio­signale PCM, Dolby Digital, DTS, DTS-HD
Video Allgemein
HDMI Version bis HDMI 2.0
HDCP Version bis HDCP 2.2 – erweiteretes HDCP Handling
Auflösungen bis 4Kx2K @60Hz (4:4:4), HDR10 - inklusive 1080p60 3D
EDID-Management Erweiteretes EDID-Management
Übertragungsstandard HDBaseT
Übertragungsreichweite an den HDBaseT-Ports 1080p @60Hz ≤ 70m
4Kx2K @60Hz ≤ 40m
Bandbreite 18 Gbit/ s
CEC √ (ja: wird unterstützt)
HDR √ (ja: HDR10 wird unterstützt)
Audio Allgemein
Audio Ausgangsignale 4x Stereo Audio (L+R)
4x Digital Audio (SPDIF)
Lokale Audio Samplingrate 44.1kHz, 48kHz, 96kHz
ARC Audio Samplingrate 48kHz, 96kHz
Frequenzbereich 20Hz – 20kHz, ±3dB
Impedanz des Audio-Ausgangs 700 Ω
Maximaler Eingangspegel L+R: 2,0Veff ± 0,5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal
SPDIF: ±0.05dBFS
THD+N < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel)
SNR L+R: > 80dB, 20Hz - 20kHz Bandbreite
SPDIF: > 90dB, 20Hz-20kHz Bandbreite
Übersprechisolation L+R: < -70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
SPDIF: < -80dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
L-R Level-Abweichung 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
Abweichung des Frequenzgangs < ±0,5dB 20Hz - 20KHz
Ausgangslastfähigkeit L+R: 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten)
Stereo-Kanaltrennung >70dB@1kHz
Rauschpegel  L+R: -80dB
SPDIF: -90dB
HDMI-Audiosignal LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through
Steuerung
Steuerports 4x IR In (3,5mm Klinkenbuchse)
1x IR ALL In (3,5mm Klinkenbuchse)
4x IR Out (3,5mm Klinkenbuchse)
1x IR ALL Out (3,5mm Klinkenbuchse)
1x IR EYE (3,5mm Klinkenbuchse)
5x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block)
1x TCP/IP (RJ45-Buchse)
1x Firmware (USB, Typ A)
Bedienung am Gerät Frontseitige Tasten
RS232 bidirektionale RS232 Übertragung
IR beidierektionale Infrarot Übertragung
CEC √ (ja: wird unterstützt)
TCP/IP webbasiertes GUI
Strom
Stromversorgung über internes Netzteil
Eingang: AC 100~240V, 50/60Hz
Leistungsaufnahme 65W (maximal)
Umgebungsbedingungen
Betriebstemperatur -5°C bis +55°C
Lagertemperatur -25 ~ bis +70°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit
Physische Eigenschaften
Abmessungen (BxHxT) 436,4mm x 44mm x 356,6mm (19'', 1HE)
Gewicht (netto) 3,3kg

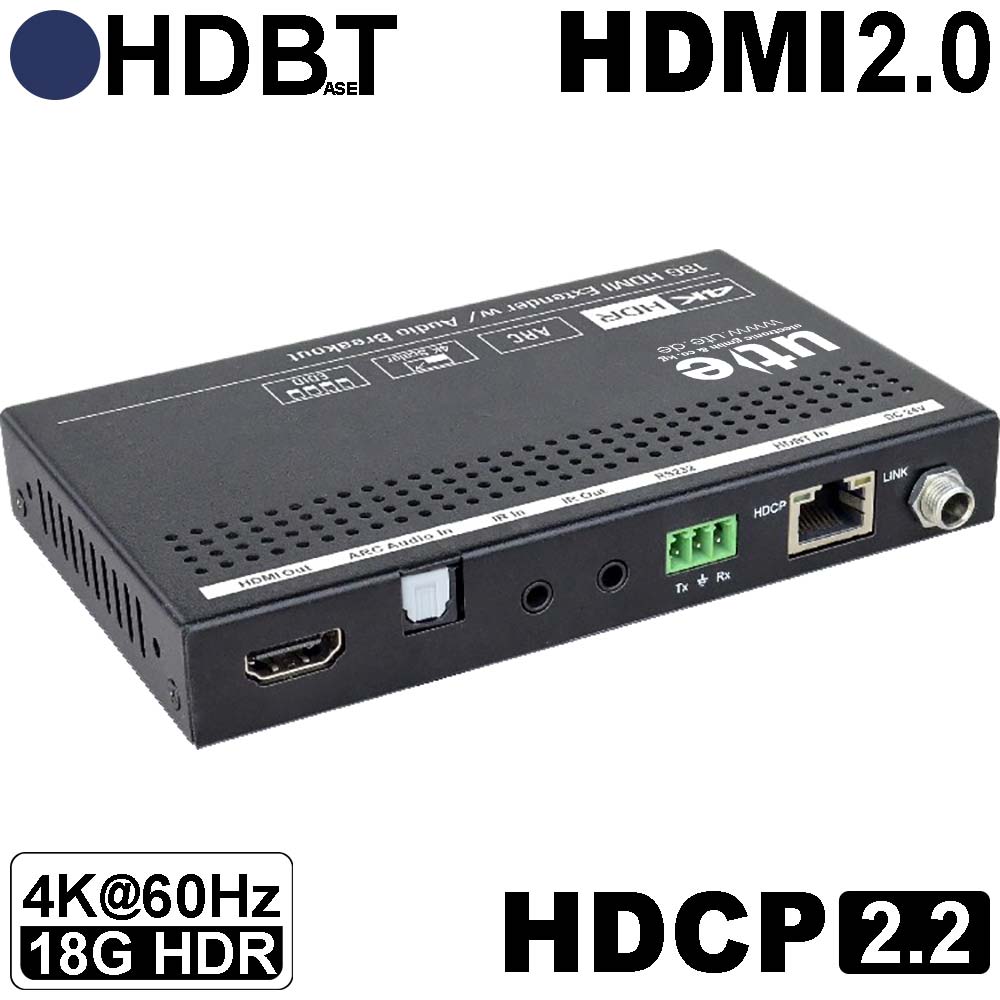

Technische Daten des 4K60 HDMI 2.0 HDBaseT Receivers UH2-44R (Receiver)
Input / Eingang
Eingangssignal 1x HDBaseT - unterstützt 4K@60Hz (4Kx2K@60Hz)
1x ARC Audio In
1x IR
Eingänge 1x HDBaseT (RJ-45),
1x ARC Audio (SPDIF/ Toslink Anschluss)
1x IR IN (3,5mm Klinkenbuchse)
Output / Ausgang
Ausgangssignal 1x HDMI - unterstützt 4K@60Hz 4:4:4 8bit, HDR10
1x Audio Breakout
1x IR
Ausgänge 1x HDMI Buchse (Typ A) - unterstützt HDMI 2.0
1x De-Embedded Audio (SPDIF/ Toslink Anschluss)
1x IR IN (3,5mm Klinkenbuchse)
Video Allgemein
Unterstützte Videoauflösung bis 4K@60Hz 4:4:4, HDR10
Übertragungsstandard HDBaseT (mit PoC)
Übertragungsreichweite via HDBT 1080p @60Hz ≤ 70 Meter,
4K @60Hz ≤ 40 Meter
Max. Kabellänge am HDMI Ausgang* 4K @60Hz 4:4:4 ≤ 5m,
4K @60Hz 4:2:0 ≤ 15m,
1080p ≤ 20m
HDMI Version bis HDMI 2.0
HDCP Version bis HDCP 2.2 und HDCP 1.4 konform
Bandbreite 18 Gbit/s
CEC √ (ja: CEC Pass-Through)
Audio Allgemein
Audio Eingangsignale ARC
Audio Ausgangssignale De-Embedded Audio (Audio Breakout)
Unterstützte Audio­signale PCM, Dolby Digital, Dolby True-HD, DTS und DTS-HD
Frequenzbereich 20Hz - 20kHz, ±3dB
Maximaler Ausgangspegel 2.0Vrms ± 0.5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal
THD+N < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel)
SNR > 85dB, 20Hz - 20kHz Bandbreite
Übersprechisolation > 70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
L-R Level-Abweichung < 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
Abweichung des Frequenzgangs < ±0,5dB 20Hz - 20KHz
Ausgangslastfähigkeit 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten)
Stereo-Kanaltrennung >70dB@1kHz
Steuerung
Steuerports 1x ARC Mode Taste
1x IR Out (3,5mm Klinkenbuchse)
1x IR In (3,5mm Klinkenbuchse)
1x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block)
1x Firmware (Micro USB)
Strom
Stomversorgung durch die 4x4 HDMI2.0 HDBT Matrix UH2-44 über CAT-Kabel (PoC)
Alternativ über externes Netzteil (24V DC 1.25A)
Leistungsaufnahme 12W ( max.)
Umweltbedingungen
Betriebstemperatur -5°C bis +55°C
Lagertemperatur -25°C bis +70°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit
Physische Eigenschaften
Abmessungen (BxHxT) 40mm x 19,5mm x 84mm
Gewicht (netto) 290g

Lieferumfang des 4K@60 4x4 HDMI 2.0 HDBaseT Matrixschalter UH2-44

  • 1x UH2-44: 4K60 4x4 HDMI2.0 HDBaseT Matrixschalter
  • 4x UH2-44-Receiver: 4K60 HDMI2.0 HDBaseT Empfänger
  • 1x IR Empfänger (IR Receivers)
  • 1x IR Fernbedienung
  • 1x RS232 Kabel (3-polig Phoenix auf D-Sub/ DB9)
  • 1x Netzanschlusskabel für UH2-44
  • 12x 3-Pin Phoenix-Klemmleiste/Terminal Block
  • 1x 19"-Rackmount-Kit für die 4K60 HDMI 2.0 HDBaseT Matrix UH2-44, bestehend aus:
    • 2x Befestigungswinkel (Mounting ears)
    • 6x Schrauben
  • 4x Befestigungsmaterial für die 4K60 HDBaseT Receiver, bestehend aus insg.
    • 8x Befestigungswinkel (Mounting ears)
    • 8x Schrauben
  • 4 x Kunststofffüßchen (für den 4x4 4K60 HDMI 2.0 HDBaseT Matrixschalter)
  • 16 x Kunststofffüßchen (für die 4 HDMI 2.0 HDBaseT Empfänger)
  • 1x Bedienungsanleitung (User manual)

Optionales Zubehör:

Features des All-in-One 4x4 4K60 HDMI2.0 HDBaseT Matrix Switch UH2-44 auf einen Blick

  • Leistungsstarker 18G 4x4 4K60 HDBaseT Matrixschalter mit integrierter Audiomatrix
    • Audio De-Embedding aus den 4 HDMI Eingangssignalen sowie den 4 HDMI- und den 4 HDBaseT-Ausgangssignalen
  • Vollständig kompatibel mit HDMI 2.0 und HDCP 2.2
  • Unterstützt HDMI-Auflösung bis zu 4K@60Hz 4:4:4, HDR10
  • Verfügt über vier gespiegelte HDMI-Ausgänge für vier HDBaseT-Ausgänge, jeder der vier HDMI-Ausgänge unterstützen das Herunterskalieren von 4K auf 1080p
  • Die vier HDBaseT-Ausgänge unterstützen 24V PoC, so dass die Empfänger ihren Strom vom Matrix-Switcher über das HDBaseT-Kabel beziehen können
  • Überträgt ein 4K-Signal über eine Entfernung von bis zu 40 Metern und ein 1080p-Signal über eine Entfernung von bis zu 70 Metern  über ein einziges CATx-Kabel
  • Hohe Bandbreite: 18 Gbit/s Datenrate (6Gpbs pro Kanal)
  • Integrierte Audio-Matrix: Vier digitale SPDIF-Audioausgänge und vier analoge Stereo-Audioausgänge für das De-Embedding des HDMI-Ein- und HDMI-Ausgangs-Audio sowie des HDBaseT-Ausgangs-Audio. Darüber hinaus unterstützen die vier digitalen SPDIF-Audioausgänge die ARC-Audioausgabe der Empfänger
  • Lautstärkeregelung für analoge L+R-Audioausgänge
  • Bietet eine umfassende EDID-Verwaltung und eine erweiterte HDCP-Handhabung
  • Bidirektionale RS232 und Infrarotübertragung
  • LCD Display für Echtzeit-Statusanzeige
  • Steuerbar über frontseitige Tasten, RS232 (lokal und Pass-through), IR (lokal und Pass-through), CEC und TCP/IP (integrierte GUI)
  • 4x 4K60 HDMI2.0 HDBaseT Receiver im Lieferumfang enthalten
  • Firmware über USB upgradebar
  • 19"-Rack-Montage möglich (Installations und Befestigungsmaterial im Lieferumfang enthalten

Hinweise:

Auch gesucht unter: UH2-44, UH244, MUH44T-H2 4x4 HDMI 2.0 HDBaseT matrix switcher, TPUH610SR HDBaseT Receiver

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten der 4x4 HDMI 2.0 HDBaset Matrix mit integrierter Audiomatrix

Technische Daten des 4K60 HDMI 2.0 HDBT Matrixschalters UH2-44
A/V Eingänge
Audio-/ Videoeingänge 4x HDMI Buchse (Typ A) - unterstützt HDMI 2.0
Unterstütze HDMI Auflösung am Eingang bis 4K @60Hz 4:4:4, HDR10,1080p 3D
A/V Ausgänge
Audio-/ Videoeingänge 4x RJ45-Buchse für HDBaseT
4x HDMI Buchse (Typ A) - unterstützt HDMI 2.0
4x SPDIF/ Toslink Anschluss für extrahiertes Digital Audio
4x 3-polige Anschlussklemme für extrahiertes Stereo Audio
A/V-Ausgangssignale 4x HDBaseT – unterstützt 4K@60Hz
4x HDMI – unterstützt 4K@60Hz und das Down-Scaling von 4K auf 1080p
4x Stereo Audio
4x Digital Audio
Unterstütze Auflösung am Ausgang HDBaseT: bis 4K@60Hz
HDMI: bis 4K@60Hz 4:4:4, HDR10,1080p 3D
Unterstütze HDMI Audio­signale LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through
Unterstützte Stereo Audio­signale PCM
Unterstützte digitale SPDIF Audio­signale PCM, Dolby Digital, DTS, DTS-HD
Video Allgemein
HDMI Version bis HDMI 2.0
HDCP Version bis HDCP 2.2 – erweiteretes HDCP Handling
Auflösungen bis 4Kx2K @60Hz (4:4:4), HDR10 - inklusive 1080p60 3D
EDID-Management Erweiteretes EDID-Management
Übertragungsstandard HDBaseT
Übertragungsreichweite an den HDBaseT-Ports 1080p @60Hz ≤ 70m
4Kx2K @60Hz ≤ 40m
Bandbreite 18 Gbit/ s
CEC √ (ja: wird unterstützt)
HDR √ (ja: HDR10 wird unterstützt)
Audio Allgemein
Audio Ausgangsignale 4x Stereo Audio (L+R)
4x Digital Audio (SPDIF)
Lokale Audio Samplingrate 44.1kHz, 48kHz, 96kHz
ARC Audio Samplingrate 48kHz, 96kHz
Frequenzbereich 20Hz – 20kHz, ±3dB
Impedanz des Audio-Ausgangs 700 Ω
Maximaler Eingangspegel L+R: 2,0Veff ± 0,5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal
SPDIF: ±0.05dBFS
THD+N < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel)
SNR L+R: > 80dB, 20Hz - 20kHz Bandbreite
SPDIF: > 90dB, 20Hz-20kHz Bandbreite
Übersprechisolation L+R: < -70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
SPDIF: < -80dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
L-R Level-Abweichung 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
Abweichung des Frequenzgangs < ±0,5dB 20Hz - 20KHz
Ausgangslastfähigkeit L+R: 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten)
Stereo-Kanaltrennung >70dB@1kHz
Rauschpegel  L+R: -80dB
SPDIF: -90dB
HDMI-Audiosignal LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through
Steuerung
Steuerports 4x IR In (3,5mm Klinkenbuchse)
1x IR ALL In (3,5mm Klinkenbuchse)
4x IR Out (3,5mm Klinkenbuchse)
1x IR ALL Out (3,5mm Klinkenbuchse)
1x IR EYE (3,5mm Klinkenbuchse)
5x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block)
1x TCP/IP (RJ45-Buchse)
1x Firmware (USB, Typ A)
Bedienung am Gerät Frontseitige Tasten
RS232 bidirektionale RS232 Übertragung
IR beidierektionale Infrarot Übertragung
CEC √ (ja: wird unterstützt)
TCP/IP webbasiertes GUI
Strom
Stromversorgung über internes Netzteil
Eingang: AC 100~240V, 50/60Hz
Leistungsaufnahme 65W (maximal)
Umgebungsbedingungen
Betriebstemperatur -5°C bis +55°C
Lagertemperatur -25 ~ bis +70°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit
Physische Eigenschaften
Abmessungen (BxHxT) 436,4mm x 44mm x 356,6mm (19'', 1HE)
Gewicht (netto) 3,3kg
Technische Daten des 4K60 HDMI 2.0 HDBaseT Receivers UH2-44R (Receiver)
Input / Eingang
Eingangssignal 1x HDBaseT - unterstützt 4K@60Hz (4Kx2K@60Hz)
1x ARC Audio In
1x IR
Eingänge 1x HDBaseT (RJ-45),
1x ARC Audio (SPDIF/ Toslink Anschluss)
1x IR IN (3,5mm Klinkenbuchse)
Output / Ausgang
Ausgangssignal 1x HDMI - unterstützt 4K@60Hz 4:4:4 8bit, HDR10
1x Audio Breakout
1x IR
Ausgänge 1x HDMI Buchse (Typ A) - unterstützt HDMI 2.0
1x De-Embedded Audio (SPDIF/ Toslink Anschluss)
1x IR IN (3,5mm Klinkenbuchse)
Video Allgemein
Unterstützte Videoauflösung bis 4K@60Hz 4:4:4, HDR10
Übertragungsstandard HDBaseT (mit PoC)
Übertragungsreichweite via HDBT 1080p @60Hz ≤ 70 Meter,
4K @60Hz ≤ 40 Meter
Max. Kabellänge am HDMI Ausgang* 4K @60Hz 4:4:4 ≤ 5m,
4K @60Hz 4:2:0 ≤ 15m,
1080p ≤ 20m
HDMI Version bis HDMI 2.0
HDCP Version bis HDCP 2.2 und HDCP 1.4 konform
Bandbreite 18 Gbit/s
CEC √ (ja: CEC Pass-Through)
Audio Allgemein
Audio Eingangsignale ARC
Audio Ausgangssignale De-Embedded Audio (Audio Breakout)
Unterstützte Audio­signale PCM, Dolby Digital, Dolby True-HD, DTS und DTS-HD
Frequenzbereich 20Hz - 20kHz, ±3dB
Maximaler Ausgangspegel 2.0Vrms ± 0.5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal
THD+N < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel)
SNR > 85dB, 20Hz - 20kHz Bandbreite
Übersprechisolation > 70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
L-R Level-Abweichung < 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping)
Abweichung des Frequenzgangs < ±0,5dB 20Hz - 20KHz
Ausgangslastfähigkeit 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten)
Stereo-Kanaltrennung >70dB@1kHz
Steuerung
Steuerports 1x ARC Mode Taste
1x IR Out (3,5mm Klinkenbuchse)
1x IR In (3,5mm Klinkenbuchse)
1x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block)
1x Firmware (Micro USB)
Strom
Stomversorgung durch die 4x4 HDMI2.0 HDBT Matrix UH2-44 über CAT-Kabel (PoC)
Alternativ über externes Netzteil (24V DC 1.25A)
Leistungsaufnahme 12W ( max.)
Umweltbedingungen
Betriebstemperatur -5°C bis +55°C
Lagertemperatur -25°C bis +70°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit
Physische Eigenschaften
Abmessungen (BxHxT) 40mm x 19,5mm x 84mm
Gewicht (netto) 290g

Lieferumfang des 4K@60 4x4 HDMI 2.0 HDBaseT Matrixschalter UH2-44

  • 1x UH2-44: 4K60 4x4 HDMI2.0 HDBaseT Matrixschalter
  • 4x UH2-44-Receiver: 4K60 HDMI2.0 HDBaseT Empfänger
  • 1x IR Empfänger (IR Receivers)
  • 1x IR Fernbedienung
  • 1x RS232 Kabel (3-polig Phoenix auf D-Sub/ DB9)
  • 1x Netzanschlusskabel für UH2-44
  • 12x 3-Pin Phoenix-Klemmleiste/Terminal Block
  • 1x 19"-Rackmount-Kit für die 4K60 HDMI 2.0 HDBaseT Matrix UH2-44, bestehend aus:
    • 2x Befestigungswinkel (Mounting ears)
    • 6x Schrauben
  • 4x Befestigungsmaterial für die 4K60 HDBaseT Receiver, bestehend aus insg.
    • 8x Befestigungswinkel (Mounting ears)
    • 8x Schrauben
  • 4 x Kunststofffüßchen (für den 4x4 4K60 HDMI 2.0 HDBaseT Matrixschalter)
  • 16 x Kunststofffüßchen (für die 4 HDMI 2.0 HDBaseT Empfänger)
  • 1x Bedienungsanleitung (User manual)

Optionales Zubehör:

Features des All-in-One 4x4 4K60 HDMI2.0 HDBaseT Matrix Switch UH2-44 auf einen Blick

  • Leistungsstarker 18G 4x4 4K60 HDBaseT Matrixschalter mit integrierter Audiomatrix
    • Audio De-Embedding aus den 4 HDMI Eingangssignalen sowie den 4 HDMI- und den 4 HDBaseT-Ausgangssignalen
  • Vollständig kompatibel mit HDMI 2.0 und HDCP 2.2
  • Unterstützt HDMI-Auflösung bis zu 4K@60Hz 4:4:4, HDR10
  • Verfügt über vier gespiegelte HDMI-Ausgänge für vier HDBaseT-Ausgänge, jeder der vier HDMI-Ausgänge unterstützen das Herunterskalieren von 4K auf 1080p
  • Die vier HDBaseT-Ausgänge unterstützen 24V PoC, so dass die Empfänger ihren Strom vom Matrix-Switcher über das HDBaseT-Kabel beziehen können
  • Überträgt ein 4K-Signal über eine Entfernung von bis zu 40 Metern und ein 1080p-Signal über eine Entfernung von bis zu 70 Metern  über ein einziges CATx-Kabel
  • Hohe Bandbreite: 18 Gbit/s Datenrate (6Gpbs pro Kanal)
  • Integrierte Audio-Matrix: Vier digitale SPDIF-Audioausgänge und vier analoge Stereo-Audioausgänge für das De-Embedding des HDMI-Ein- und HDMI-Ausgangs-Audio sowie des HDBaseT-Ausgangs-Audio. Darüber hinaus unterstützen die vier digitalen SPDIF-Audioausgänge die ARC-Audioausgabe der Empfänger
  • Lautstärkeregelung für analoge L+R-Audioausgänge
  • Bietet eine umfassende EDID-Verwaltung und eine erweiterte HDCP-Handhabung
  • Bidirektionale RS232 und Infrarotübertragung
  • LCD Display für Echtzeit-Statusanzeige
  • Steuerbar über frontseitige Tasten, RS232 (lokal und Pass-through), IR (lokal und Pass-through), CEC und TCP/IP (integrierte GUI)
  • 4x 4K60 HDMI2.0 HDBaseT Receiver im Lieferumfang enthalten
  • Firmware über USB upgradebar
  • 19"-Rack-Montage möglich (Installations und Befestigungsmaterial im Lieferumfang enthalten

Hinweise:

Auch gesucht unter: UH2-44, UH244, MUH44T-H2 4x4 HDMI 2.0 HDBaseT matrix switcher, TPUH610SR HDBaseT Receiver

Unverbindlich Informationen anfordern

Füllen Sie bitte dieses Formular aus, wenn Sie weitere Informationen wünschen. Sie werden schnellstmöglich benachrichtigt.
Bitte füllen Sie alle Pflichtfelder * aus.

Auszug aus der U.T.E. Datenschutzerklärung

Auf unserer Internetseite sind unterschiedliche Kontakt- bzw. Anfrageformulare vorhanden, welche für die elektronische Kontaktaufnahme genutzt werden können. Nimmt ein Nutzer diese Möglichkeit wahr, so werden die in der Eingabemaske eingegeben Daten an uns übermittelt und gespeichert. Diese Daten sind:

(1) Anrede
(2) Vorname (optional)
(3) Nachname
(4) Unternehmen (optional)
(5) Telefonnummer (optional)
(6) Faxnummer (optional)
(7) E-Mailadresse
(8) Kundenart (Händler, Anwender, Installateur, Planer)
Im Zeitpunkt der Absendung der Nachricht werden zudem folgende Daten gespeichert:

(1) Informationen über den Browsertyp und die verwendete Version
(2) Das Betriebssystem des Nutzers
(3) Die IP-Adresse des Nutzers
(4) Datum und Uhrzeit der Registrierung
(5) Webseite über die das Formular abgesendet wurde
Für die Verarbeitung der Daten wird im Rahmen des Absendevorgangs Ihre Einwilligung eingeholt und auf diese Datenschutzerklärung verwiesen.

Alternativ ist eine Kontaktaufnahme über die bereitgestellte E-Mail-Adresse möglich. In diesem Fall werden die mit der E-Mail übermittelten personenbezogenen Daten des Nutzers gespeichert.

Es erfolgt in diesem Zusammenhang keine Weitergabe der Daten an Dritte. Die Daten werden ausschließlich für die Verarbeitung der Konversation verwendet.

9.2 Rechtsgrundlage für die Datenverarbeitung
Da die auf unserer Website verwendeten Formulare auf den Abschluss eines Vertrages abzielen, ist die Rechtsgrundlage für die Verarbeitung der Daten Art. 6 Abs. 1 lit. b DSGVO.

Rechtsgrundlage für die Verarbeitung der Daten, die im Zuge einer Übersendung einer E-Mail übermittelt werden, ist Art. 6 Abs. 1 lit. f DSGVO. Zielt der E-Mail-Kontakt auf den Abschluss eines Vertrages ab, so ist zusätzliche Rechtsgrundlage für die Verarbeitung Art. 6 Abs. 1 lit. b DSGVO.

9.3 Zweck der Datenverarbeitung
Die Verarbeitung der personenbezogenen Daten aus der Eingabemaske dient uns allein zur Bearbeitung der Kontaktaufnahme. Im Falle einer Kontaktaufnahme per E-Mail liegt hieran auch das erforderliche berechtigte Interesse an der Verarbeitung der Daten.

Die sonstigen während des Absendevorgangs verarbeiteten personenbezogenen Daten dienen dazu, einen Missbrauch der Anfrageformulare zu verhindern und die Sicherheit unserer informationstechnischen Systeme sicherzustellen.

9.4 Dauer der Speicherung
Die Daten werden gelöscht, sobald sie für die Erreichung des Zweckes ihrer Erhebung nicht mehr erforderlich sind. Für die personenbezogenen Daten aus der Eingabemaske der Anfrageformulare und diejenigen, die per E-Mail übersandt wurden, ist dies dann der Fall, wenn die jeweilige Konversation mit dem Nutzer beendet. Beendet ist die Konversation dann, wenn sich aus den Umständen entnehmen lässt, dass der betroffene Sachverhalt abschließend geklärt ist.

Die während des Absendevorgangs zusätzlich erhobenen personenbezogenen Daten werden spätestens nach einer Frist von sieben Tagen gelöscht bzw. anonymisiert.

9.5 Widerspruchs- und Beseitigungsmöglichkeit
Der Nutzer hat jederzeit die Möglichkeit, seine Einwilligung zur Verarbeitung der personenbezogenen Daten für die Zukunft zu widerrufen. Nimmt der Nutzer per E-Mail Kontakt mit uns auf, so kann er der Speicherung seiner personenbezogenen Daten jederzeit widersprechen. In einem solchen Fall kann die Konversation nicht fortgeführt werden.

Der Widerruf bzw. die Beseitigung kann jederzeit durch eine formlose Mitteilung auf dem Postweg an U.T.E. Electronic GmbH & Co. KG, Friedrich-Ebert-Str. 86, 58454 Witten, oder durch eine E-Mail an info@ute.de erfolgen.

Alle personenbezogenen Daten, die im Zuge der Kontaktaufnahme gespeichert wurden, werden in diesem Fall gelöscht.

Die vollständige Datebschutzerklärung finden die unter Datenschutz.

captcha

IP Thermometer mit integrietem Webserver und E-Mail Alarm - NUR 139,00

DELTA Authorised Distributor

EATON authorised PowerAdvantage Partner

 x

Ihr Warenkorb ist noch leer.

Unser Angebot gilt ausschließlich für gewerbliche Kunden, Behörden sowie Fachhändler und Systemhäuser.
Kein Verkauf an Endkunden.
Alle Preise sind zuzüglich Mehrwertsteuer und Versand.

Allen Produkten liegt i.d.R. eine englischsprachige Bedienungsanleitungen bei.
