Dieses Produkt ist End of Life (EOL) und wurde von U.T.E. vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Alternativ können wir Ihnen folgende Produkte empfehlen:
Wenn Sie Fragen zu den Alternativprodukten haben oder eine kostenlose Beratung bezüglich der Auswahl des für Sie richtigen Alternativproduktes wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.
Die UH-44 ist eine 4x4 HDBaseT Kreuzschiene mit 4 HDMI-Eingängen, 4 HDBaseT- und 2 HDMI-Ausgängen mit Audio-De-Embedding, die Auflösungen bis 4K (UHD) unterstützt. Die vier HDBaseT Ausgänge unterstützen PoC und eine Signalübertragung bis zu 70m (230ft).
Unser UH-44 ist ein auf dem modernen HDBaseT Standard basierender 4x4 HDMI Matrix Switch für professionelle Anwendungen.
Er unterstützt 4K Auflösungen (Ultra-HD), die HDMI 1.4 Funktionalität, HDCP 2.2, HDCP 1.4, 3D Formate und verfügt über einen integrierten Audio De-Embedder für digitale und analoge Audiosignale. Damit lassen sich zusätzliche Audioverstärker direkt ohne weitere erforderliche Hardware ansteuern.

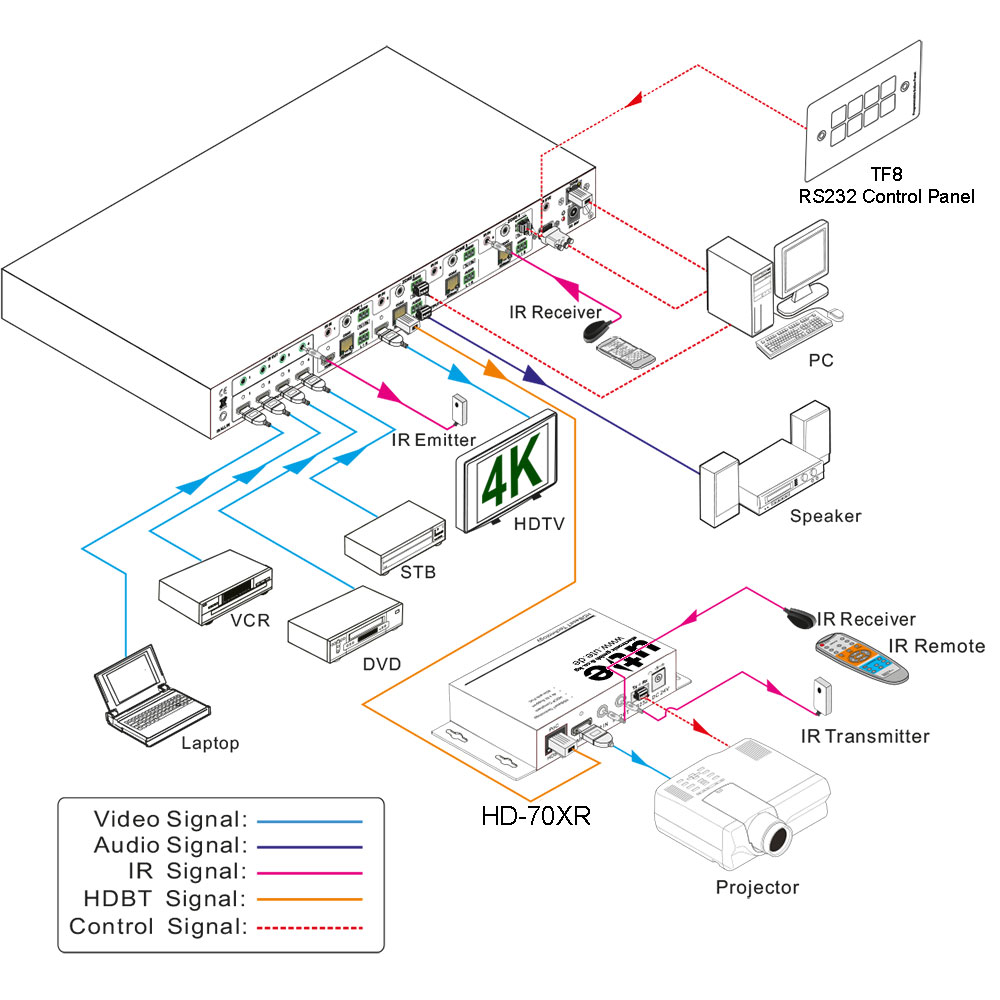

Der UH-44 verfügt über 4 HDMI Eingänge, 2 lokale HDMI Ausgänge sowie 4 HDBaseT Ausgänge (4x RJ45 Anschlüsse) zur Übertragung des HDMI Signals zusammen mit Infrarot und RS232 Signalen über CAT-Kabel an die entsprechenden HDBaseT Empfänger (HD22-70XR).
Er erlaubt eine echte Matrixschaltung, jeder Eingang kann mit jedem Ausgang verbunden werden, selbstverständlich kann ein Eingangssignal auch gleichzeitig auf mehrere Ausgänge geroutet werden.
Die Umschaltung zwischen den einzelnen Videorouten kann sowohl über frontseitige Tasten wie auch via IR oder RS232 oder über ein intuitives GUI erfolgen.
Die gewählte Quelle wird dann auf den/ die gewählten Ausgängen geschaltet.
19" HDBaseT Videomatrix mit RS232 Steuerung
Die 4x4 HDMI-HDBaseT Videomatrix UH-44 lässt sich problemlos mit dem im Lieferumfang enthaltenen 19" Rack Mount Kit in einer Höheneinheit (1HE) im 19-Zoll Schrank montieren.
Durch die Möglichkeit der Steuerung per RS232 ist die UH-44 ideal für professionelle Installationen und Anwendungen geeignet, bei denen die Videoinhalte in einer brillianten 4K Auflösung und nicht die Videomatrix im Vordergrund stehen sollen.
Durch eine Montage im 19"-Rack ist diese HDMI Matrix sicher verbaut und vor unberechtigtem Zugriff geschützt und liefert durch die integrierte HTBaseT Technologie gestochen scharfe Ultra-HD Videobilder zu jedem Display Ihrer Installation.
HDMI Matrix Switch mit TCP/IP Steuerung
Die UH-44 bietet die Möglichkeit der Matrix-Steuerung via TCP/IP und erweitert den ohnehin schon großen Einsatzbereich dieser 4x4 HDMI-HDBaseT Videomatrix noch einmal.
Technische Daten der professionellen 4x4 HDMI/ HDBaseT Videomatrix UH-44 | |
---|---|
Eingänge | 4x HDMI (HDMI Buchse), unterstützen HDCP 2.2 4x IR (3,5mm Klinkenbuchse) 1x IR ALL IN (3,5mm Klinkenbuchse) |
Ausgänge | 2x HDMI (HDMI Buchse) 4x HDBaseT (RJ 45 Buchse) 4x IR (3,5mm Klinkenbuchse) 4x Stereo-Audio (Schraubklemmen) 4x Digital-Audio (Coax, RCA-Anschluss - unterstützt PCM, Dolby und DTS 5.1 |
Video | |
Video Signal | HDMI (oder DVI-D) |
Signal Level | TMDS 2,9 V ~ 3,3 V |
Übertragungsreichweite | bis zu 70m für 1080p @ 60Hz (inkl. 1080p 3D) mit PoC bis zu 40m für 4Kx2K @ 30Hz mit PoC |
Bandbreite | 10,2 Gbit/s |
Auslösungen | bis zu 4Kx2K mit 30 Hz |
Schaltgeschindigkeit | max. 200 ns |
EDID-Management | Build-In EDID Data und manuelles EDID Management |
HDCP | Unterstützt HDCP 2.2 , unterstützt HDCP 1.4 Automatische Erfassung des HDCP Status |
Audio | |
Ausgänge |
|
Frequenzgang | 20Hz bis 20 kHz |
Steuerung | |
Fronseite Drucktasten, IR-Fernbedienung (IR EYE und IR All IN), RS232 (9-poliger D-Stecker) und TCP/IP | |
Strom | |
Stromversorgung | 24 V DC, 2,5 A (über exteners Netzteil, im Lieferumfang enthalten) |
Stromverbrauch | max. 48W |
Umweltbedingungen | |
Temperatur | 0 bis 50°C |
Luftfeuchte | 10% bis 90 % releative Luftfeuchte, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 437 x 44 x 235 mm (19" breit und 1HE hoch) |
Gewicht | 2,0 kg |
Technische Daten der professionellen 4x4 HDMI/ HDBaseT Videomatrix UH-44 | |
---|---|
Eingänge | 4x HDMI (HDMI Buchse), unterstützen HDCP 2.2 4x IR (3,5mm Klinkenbuchse) 1x IR ALL IN (3,5mm Klinkenbuchse) |
Ausgänge | 2x HDMI (HDMI Buchse) 4x HDBaseT (RJ 45 Buchse) 4x IR (3,5mm Klinkenbuchse) 4x Stereo-Audio (Schraubklemmen) 4x Digital-Audio (Coax, RCA-Anschluss - unterstützt PCM, Dolby und DTS 5.1 |
Video | |
Video Signal | HDMI (oder DVI-D) |
Signal Level | TMDS 2,9 V ~ 3,3 V |
Übertragungsreichweite | bis zu 70m für 1080p @ 60Hz (inkl. 1080p 3D) mit PoC bis zu 40m für 4Kx2K @ 30Hz mit PoC |
Bandbreite | 10,2 Gbit/s |
Auslösungen | bis zu 4Kx2K mit 30 Hz |
Schaltgeschindigkeit | max. 200 ns |
EDID-Management | Build-In EDID Data und manuelles EDID Management |
HDCP | Unterstützt HDCP 2.2 , unterstützt HDCP 1.4 Automatische Erfassung des HDCP Status |
Audio | |
Ausgänge |
|
Frequenzgang | 20Hz bis 20 kHz |
Steuerung | |
Fronseite Drucktasten, IR-Fernbedienung (IR EYE und IR All IN), RS232 (9-poliger D-Stecker) und TCP/IP | |
Strom | |
Stromversorgung | 24 V DC, 2,5 A (über exteners Netzteil, im Lieferumfang enthalten) |
Stromverbrauch | max. 48W |
Umweltbedingungen | |
Temperatur | 0 bis 50°C |
Luftfeuchte | 10% bis 90 % releative Luftfeuchte, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 437 x 44 x 235 mm (19" breit und 1HE hoch) |
Gewicht | 2,0 kg |
