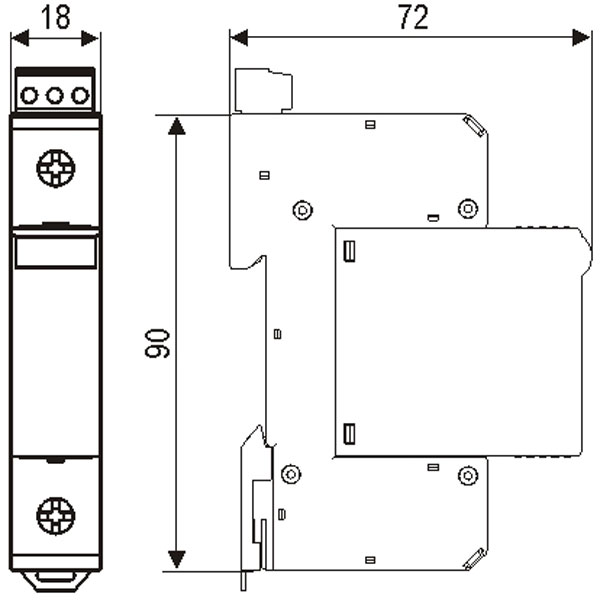

Typ | PROTEC D(R) 10/xxx | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Kombinations Welle (1.2/50) | UOC | 10 kV | 10 kV | 10 kV | 10 kV | 10 kV |
max. Ableitstrom (8/20) | Imax | 10 kA | 10 kA | 10 kA | 10 kA | 10 kA |
Schutzstufe | Up | < 0,8 kV | < 1,2 kV | < 1,2 kV | < 1,6 kV | < 2,0 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 63A) | 63 A gL | 63 A gL | 63 A gL | 63 A gL | 63 A gL | |
Kurzschlußstoßstrom | ISCCR | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz |
Mechanische Eigenschaften | ||||||
Anzugsdrehmoment | max. 4,5 Nm | |||||
Temperaturbereich | -40°C ... + 80°C | |||||
Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |||||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Größe DIN 43880 | 1 TE | 1 TE | 1 TE | 1 TE | 1 TE | |
Gewicht pro Einheit PROTEC D 10 |
124 g | 130 g | 130 g | 131 g | 132 g | |
Gewicht pro Einheit PROTEC DR 10 |
129 g | 135 g | 135 g | 136 g | 137 g | |
Fernmeldekontakt | ||||||
Fernsignal Kontakte | Ja, bei Typ PROTEC DR 10 | |||||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | |||||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | |||||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
Typ | PROTEC D(R) 10/xxx | |||||
---|---|---|---|---|---|---|
150 | 275 | 320 | 385 | 440 | ||
Elektische Eigenschaften | ||||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 320/420 V | 385/500 V | 440/580 V |
Kombinations Welle (1.2/50) | UOC | 10 kV | 10 kV | 10 kV | 10 kV | 10 kV |
max. Ableitstrom (8/20) | Imax | 10 kA | 10 kA | 10 kA | 10 kA | 10 kA |
Schutzstufe | Up | < 0,8 kV | < 1,2 kV | < 1,2 kV | < 1,6 kV | < 2,0 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 63A) | 63 A gL | 63 A gL | 63 A gL | 63 A gL | 63 A gL | |
Kurzschlußstoßstrom | ISCCR | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz | 10 kA/ 50 Hz |
Mechanische Eigenschaften | ||||||
Anzugsdrehmoment | max. 4,5 Nm | |||||
Temperaturbereich | -40°C ... + 80°C | |||||
Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |||||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |||||
Schutzkalsse | IP 20 | |||||
Anzeige der Abtrennvorrichtung | Rot | |||||
Physische Eigenschaften | ||||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |||||
Größe DIN 43880 | 1 TE | 1 TE | 1 TE | 1 TE | 1 TE | |
Gewicht pro Einheit PROTEC D 10 |
124 g | 130 g | 130 g | 131 g | 132 g | |
Gewicht pro Einheit PROTEC DR 10 |
129 g | 135 g | 135 g | 136 g | 137 g | |
Fernmeldekontakt | ||||||
Fernsignal Kontakte | Ja, bei Typ PROTEC DR 10 | |||||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | |||||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | |||||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
