Die Ableiter Typ 2 der PROTEC CMG(R) 40-Serie von ISKRA wurden zum Schutz gegen die Auswirkungen der indirekten Blitzentladungen und induzierten Überspannungen entwickelt, sie bieten Schutz in den Zonen 1-2 nach IEC 62305.
Die Überspannungsableiter PROTEC CMG(R) 40-Serie bestehen aus Hochleistungs-Varistor-Blöcken mit thermischer Trennvorichtung in Kombination mit einer gekapselten Funkenstrecke. Sie bieten Schutz für L-PE und N-PE.
Das modulare Design dieses zweiteiligen Überspannungsablieters ermöglicht im Defekt einen einfachen und schnellen Austausch ohne neu Verdrahtung, durch herausziehen des Steckmoduls und einsetzen eines neuen Moduls.

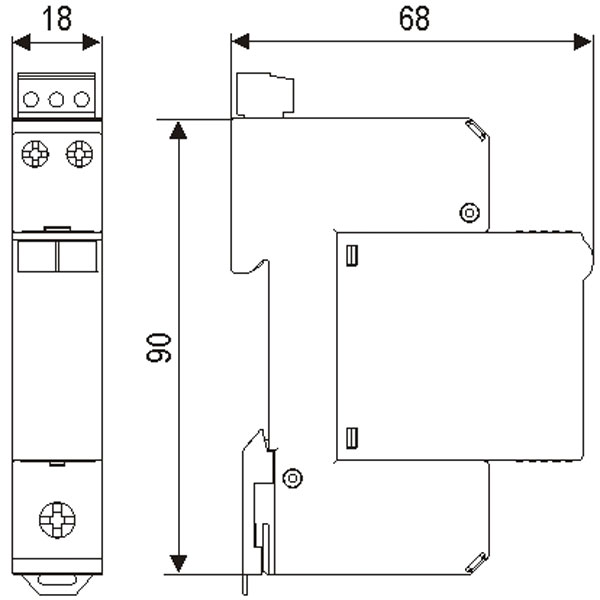

Typ | PROTEC CMG(R) 40/xxx (2+0) | ||
---|---|---|---|
150 | 275 | ||
Elektische Eigenschaften | |||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V |
Nennableitstoßstrom (8/20) | In (L/N-PEL-N) | 10 kA pro Pol | 10 kA pro Pol |
max. Ableitstrom (8/20) | Imax (L/N-PEL-N) | 20 kA pro Pol | 20 kA pro Pol |
Schutzstufe | Up (L/N-PE) | < 0,7 kV | < 1,1 kV |
Up (L-N) | < 1,2 kV | < 1,9 kV | |
Restspannung bei 3kA (8/20) | Ures (L/N-PE) | < 0,5 kV | < 0,8 kV |
Ures (L-N) | < 0,8 kV | < 1,4 kV | |
Netzfolgestrom | Ifi | Nein | Nein |
Ansprechzeit | tA (L/N-PEL-N) | < 100 ns/ < 25 ns | < 100 ns/ < 25 ns |
Wärmeschutz | Ja | Ja | |
Vorsicherung (Hauptverteilung > 100A) | 100 A gL | 100 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz | 25kA/50Hz |
Mechanische Eigenschaften | |||
Anzugsdrehmoment | oberer Anschluss | max. 2,0 Nm | |
unterer Anschluss | max. 3,0 Nm | ||
Temperaturbereich | -40°C ... + 80°C | ||
Anschlussquerschnitt | oberer Anschluss | 6 mm2 (fest) / 4 mm2 (flexibel) | |
unterer Anschluss | 35 mm2 (fest) / 25 mm2 (flexibel) | ||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | ||
Schutzkalsse | IP 20 | ||
Anzeige der Abtrennvorrichtung | Rot | ||
Physische Eigenschaften | |||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | ||
Größe DIN 43880 | 1 TE | 1 TE | |
Gewicht pro Einheit PROTEC CMG 40/xxx (2+0) |
130 g | 146 g | |
Gewicht pro Einheit PROTEC CMGR 40/xxx (2+0) |
135 g | 151 g | |
Fernmeldekontakt | |||
Fernsignal Kontakte | Ja, bei Typ PROTEC CMGR 40/xxx (2+0) | ||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | ||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | ||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
Typ | PROTEC CMG(R) 40/xxx (2+0) | ||
---|---|---|---|
150 | 275 | ||
Elektische Eigenschaften | |||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V |
Nennableitstoßstrom (8/20) | In (L/N-PEL-N) | 10 kA pro Pol | 10 kA pro Pol |
max. Ableitstrom (8/20) | Imax (L/N-PEL-N) | 20 kA pro Pol | 20 kA pro Pol |
Schutzstufe | Up (L/N-PE) | < 0,7 kV | < 1,1 kV |
Up (L-N) | < 1,2 kV | < 1,9 kV | |
Restspannung bei 3kA (8/20) | Ures (L/N-PE) | < 0,5 kV | < 0,8 kV |
Ures (L-N) | < 0,8 kV | < 1,4 kV | |
Netzfolgestrom | Ifi | Nein | Nein |
Ansprechzeit | tA (L/N-PEL-N) | < 100 ns/ < 25 ns | < 100 ns/ < 25 ns |
Wärmeschutz | Ja | Ja | |
Vorsicherung (Hauptverteilung > 100A) | 100 A gL | 100 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz | 25kA/50Hz |
Mechanische Eigenschaften | |||
Anzugsdrehmoment | oberer Anschluss | max. 2,0 Nm | |
unterer Anschluss | max. 3,0 Nm | ||
Temperaturbereich | -40°C ... + 80°C | ||
Anschlussquerschnitt | oberer Anschluss | 6 mm2 (fest) / 4 mm2 (flexibel) | |
unterer Anschluss | 35 mm2 (fest) / 25 mm2 (flexibel) | ||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | ||
Schutzkalsse | IP 20 | ||
Anzeige der Abtrennvorrichtung | Rot | ||
Physische Eigenschaften | |||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | ||
Größe DIN 43880 | 1 TE | 1 TE | |
Gewicht pro Einheit PROTEC CMG 40/xxx (2+0) |
130 g | 146 g | |
Gewicht pro Einheit PROTEC CMGR 40/xxx (2+0) |
135 g | 151 g | |
Fernmeldekontakt | |||
Fernsignal Kontakte | Ja, bei Typ PROTEC CMGR 40/xxx (2+0) | ||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | ||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | ||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
