Der Ableiter ist zum Einsatz in TN-S-Netze geeignet. Aufgrund der verwendeten Technologie entstehen beim Einsatz keine Leck- und Netzfolgeströme.

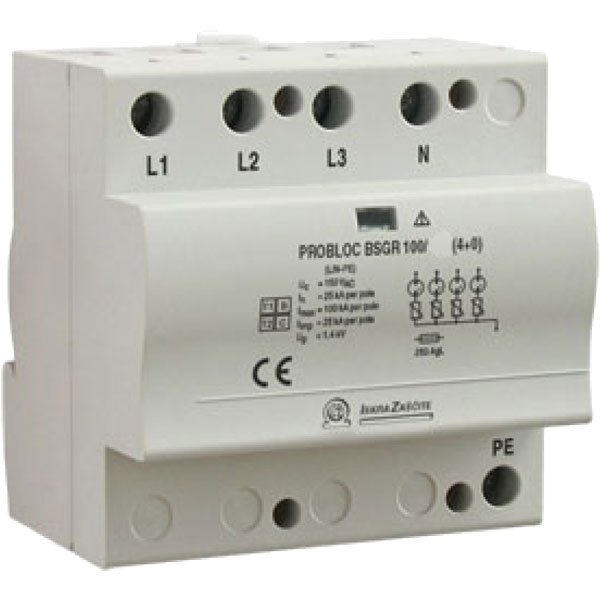

| Technische Daten des Überspannungsableiters PROBLOC BSG 100/320 (4+0) | ||
|---|---|---|
| Elektische Eigenschaften | ||
| max. Dauerspannung (AC/DC) | Uc | 320 V / 420 V |
| Nennableitstoßstrom (8/20) | In | 25 kA pro Pol |
| max. Ableitstrom (8/20) | Imax | 100 kA pro Pol |
| Impulsstrom (10/350) | Iimp | 25 kA pro Pol |
| Impulsstrom (10/350) | Iimp (L1+L2+L3+N-PE) | 100 kA |
| Spezifische Energie | 156 kJ/Ω | |
| Ladung | 12,5 As | |
| Schutzstufe | Up | < 1,6 kV |
| Restspannung bei In | Ures | < 1,1 kV |
| Restspannung bei Iimp | Ures | < 0,8 kV |
| Netzfolgestrom | Ifi | Nein |
| Ansprechzeit | tA | < 25 ns |
| Wärmeschutz | Ja | |
| Vorsicherung (Hauptverteilung > 250A) | 250 A gL | |
| Kurzschlußstoßstrom | 25 kA/ 50 Hz | |
| Mechanische Eigenschaften | ||
| Anzugsdrehmoment | max. 4,5 Nm | |
| Temperaturbereich | -40°C ... + 80°C | |
| Anschlussquerschnitt | 5 mm2 (fest) / 25 mm2 (flexibel) | |
| Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |
| Schutzkalsse | IP 20 | |
| Anzeige der Abtrennvorrichtung | Rot | |
| Physische Eigenschaften | ||
| Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |
| Größe DIN 43880 | 5 TE | |
| Gewicht pro Einheit | 748 g | |
