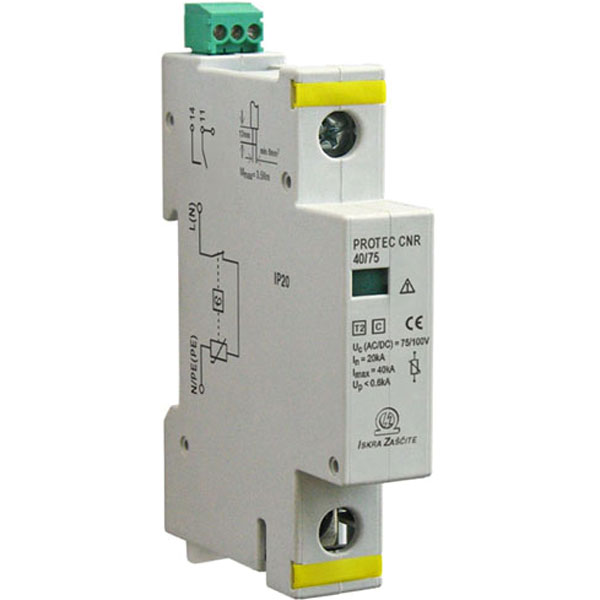

Technische Daten des Überspannungsableiters PROTEC CNR 40/75 | ||
---|---|---|
Elektische Eigenschaften | ||
max. Dauerspannung (AC/DC) | Uc | 75/100 V |
Nennableitstoßstrom (8/20) | In | 20 kA |
max. Ableitstrom (8/20) | Imax | 40 kA |
Schutzstufe | Up | < 0,6 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,4 kV |
Netzfolgestrom | Ifi | Nein |
Ansprechzeit | tA | < 25 ns |
Wärmeschutz | Ja | |
Vorsicherung (Hauptverteilung > 125A) | 125 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz |
Mechanische Eigenschaften | ||
Anzugsdrehmoment | max. 3,0 Nm | |
Temperaturbereich | -40°C ... + 80°C | |
Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |
Schutzkalsse | IP 20 | |
Anzeige der Abtrennvorrichtung | Rot | |
Physische Eigenschaften | ||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |
Größe DIN 43880 | 1 TE | |
Gewicht pro Einheit | 132 g | |
Fernmeldekontakt | ||
Fernsignal Kontakte | Ja | |
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | |
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | |
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
Technische Daten des Überspannungsableiters PROTEC CNR 40/75 | ||
---|---|---|
Elektische Eigenschaften | ||
max. Dauerspannung (AC/DC) | Uc | 75/100 V |
Nennableitstoßstrom (8/20) | In | 20 kA |
max. Ableitstrom (8/20) | Imax | 40 kA |
Schutzstufe | Up | < 0,6 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,4 kV |
Netzfolgestrom | Ifi | Nein |
Ansprechzeit | tA | < 25 ns |
Wärmeschutz | Ja | |
Vorsicherung (Hauptverteilung > 125A) | 125 A gL | |
Kurzschlußstoßstrom | ISCCR | 25kA/50Hz |
Mechanische Eigenschaften | ||
Anzugsdrehmoment | max. 3,0 Nm | |
Temperaturbereich | -40°C ... + 80°C | |
Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |
Schutzkalsse | IP 20 | |
Anzeige der Abtrennvorrichtung | Rot | |
Physische Eigenschaften | ||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |
Größe DIN 43880 | 1 TE | |
Gewicht pro Einheit | 132 g | |
Fernmeldekontakt | ||
Fernsignal Kontakte | Ja | |
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | |
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | |
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
