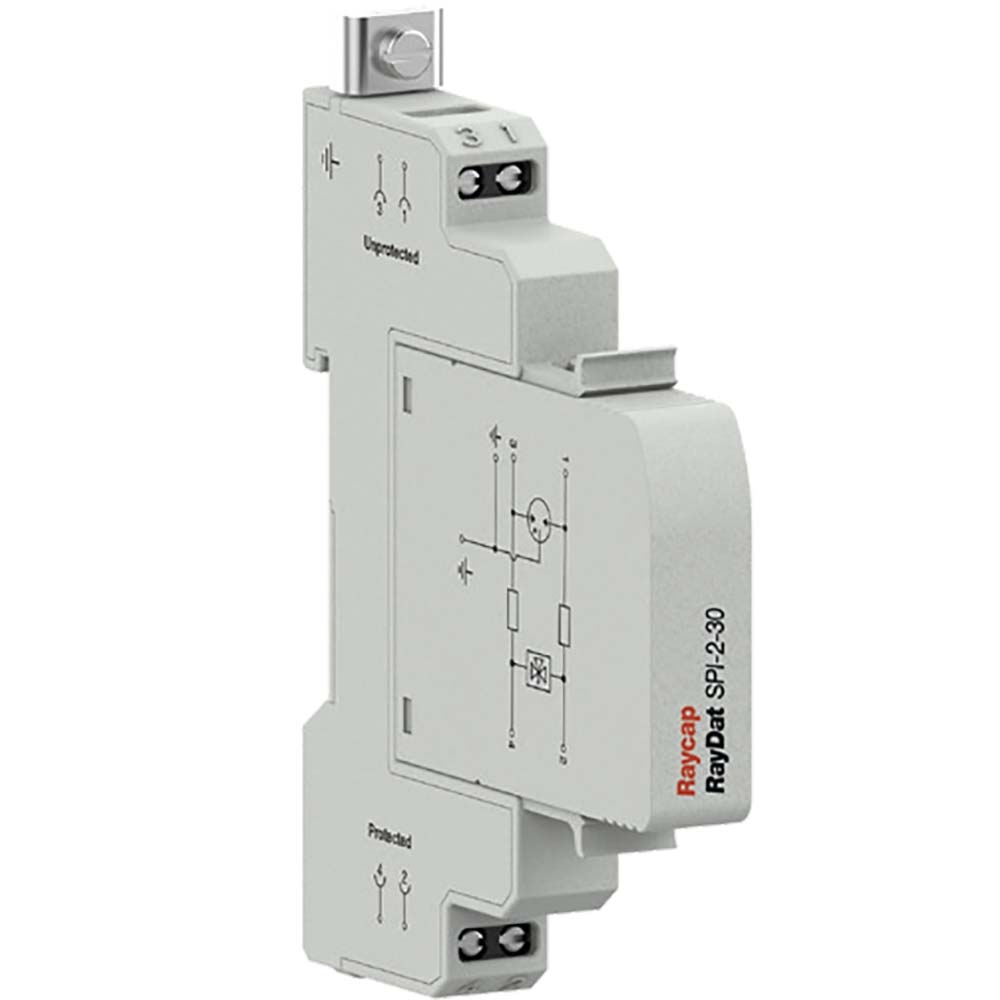

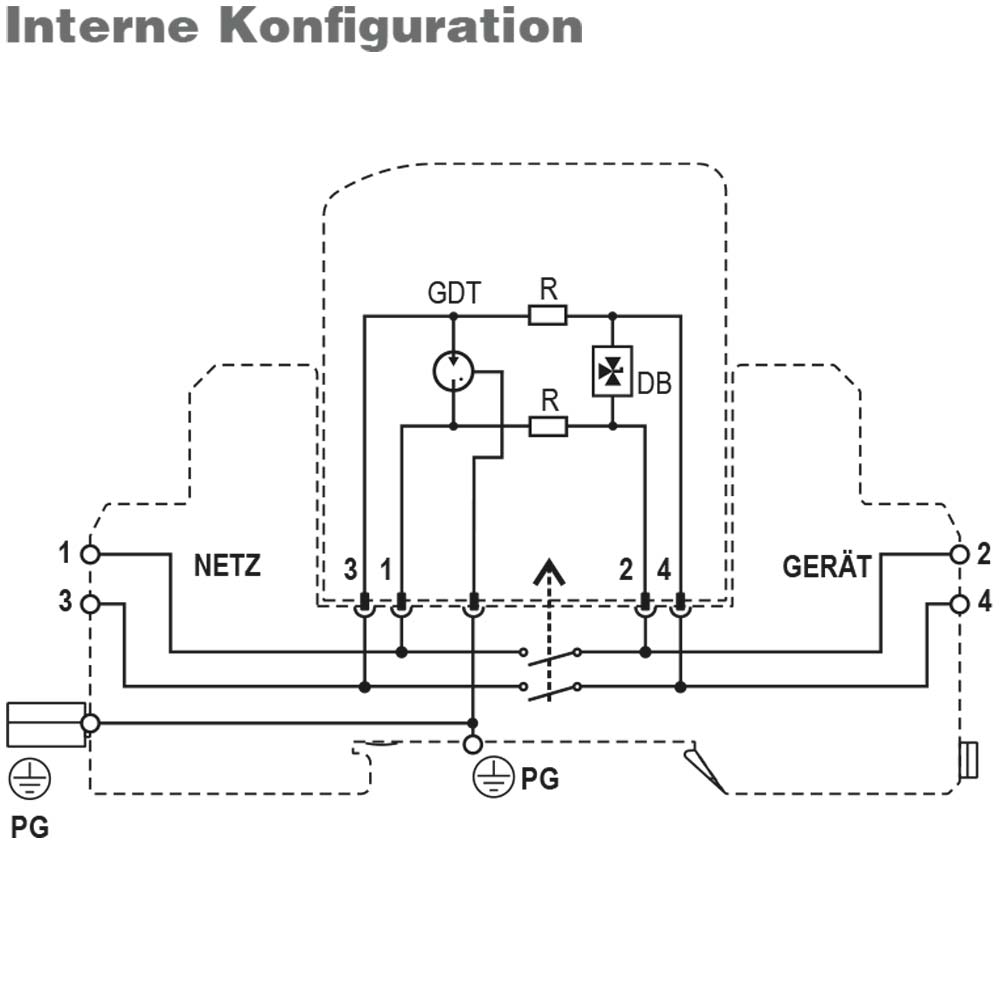

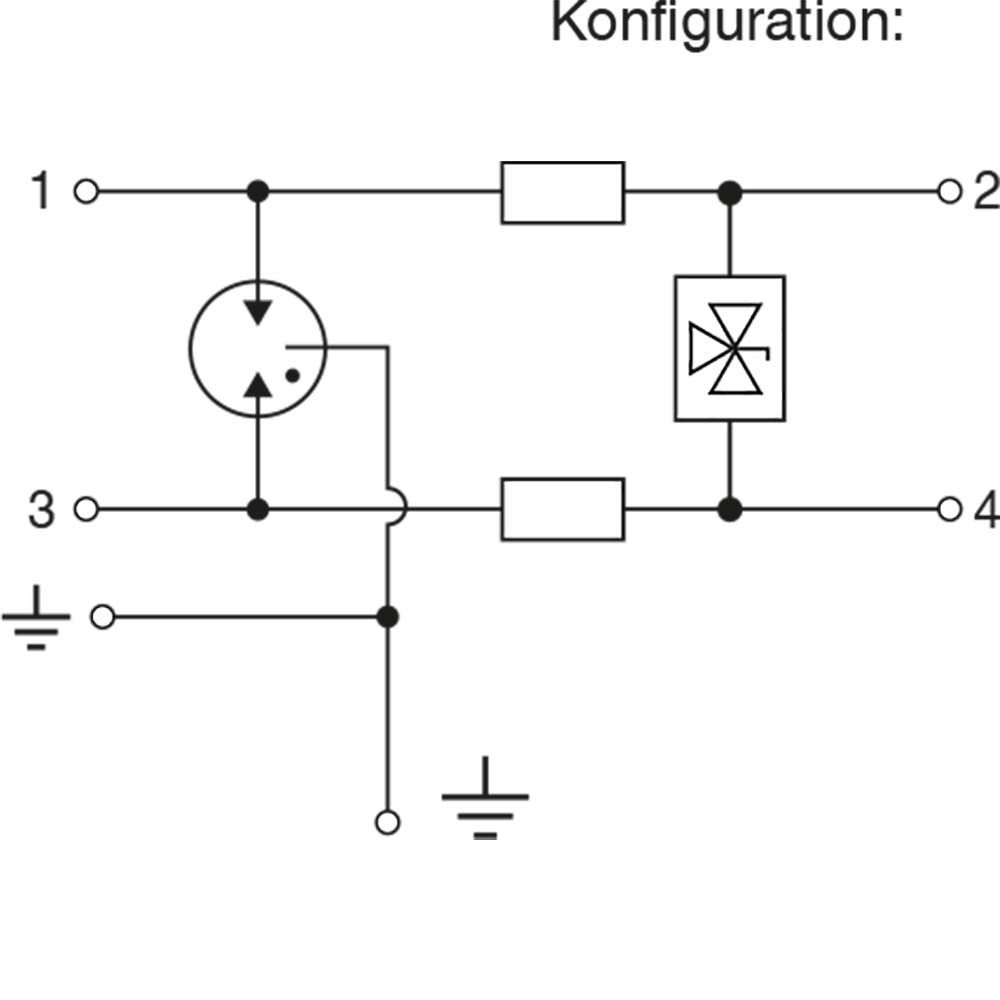

Technische Daten des Überspannungsableiters RayDat SPI-2-30 von Raycap | ||||
Baureihe | RayDat SPI-2 Serie | |||
Elektische Eigenschaften | ||||
Geschützte Leitungen | 1 (2 Leiter) | |||
Nennbetriebsspannung (DC) | Un | 30 V | ||
Höchste Dauerspannung (DC) | Uc | 33 V | ||
Bemessungsstrom bei 25 °C | IL | 1 A | ||
C2 Nennableitstoßstrom (8/20 μs) | In | 10 kA | ||
Maximaler Ableitstoßstrom (8/20 μs) | Imax | 20 kA | ||
D1 Blitzstoßstrom (10/350 μs) | Iimp | 2,5 kA | ||
Restspannung bei 5 kA (8/20 μs) | (Außenleiter-Außenleiter) | Ures | < 80 V | |
Nennansprechspannung | (Außenleiter-Erde) | 184-276 V | ||
(Außenleiter-Außenleiter) | 36-44 V | |||
Ansprechzeit-Überspannungsschutz | (Außenleiter-Außenleiter) | tA | < 1 ns | |
(Außenleiter-Erde) | < 100 ns | |||
Schutz-Isolationswiderstand | (Außenleiter-Erde) | Riso | > 1 GΩ / 100 V | |
(Außenleiter-Außenleiter) | ≥ 33 MΩ | |||
Serieller Widerstand je Pfad | R | 1,6-2,0 Ω | ||
Transversalkapazität | (Außenleiter-Außenleiter) | C | 50 pF | |
(Außenleiter-Erde) | 5 pF | |||
Grenzfrequenz | fG | 30 MHz | ||
Mechanische Eigenschaften | ||||
Betriebtemperatur | -40 °C bis +80 °C | |||
Leiterquerschnitt (mehrdrähtig) (max) | 12 AWG | |||
4 mm2 | ||||
Anzugsdrehmoment | 0,5 Nm [4,5 Ibf·in] | |||
Schutzart laut IEC/EN 60529 | IP 20 (integriert) | |||
Montageart laut IEC/EN 60715 | 35-mm-Hutschiene | |||
Physische Eigenschaften | ||||
Gehäusematerial | Thermoplast, grau; Brennbarkeitsklasse V-0 | |||
Abmessungen DIN 43880 | 2/3 TE | |||
Gewicht pro Einheit | 54 g | |||
Konformität | ||||
IEC/EN 61643-21 | ||||
Artikelnummer | ||||
U.T.E.-Artikelnummer | R-708567 | |||
Artikelnummer des Herstellers | 7085.67 |
RayDat SPH-2 Serie von Raycap | |
Artikel | Bestellnummer |
RayDat SPH-2-30 | R-708284 |
RayDat SPH-2-30Q (Schnellanschlüsse) | R-708525 |
RayDat SPH-2-30M (Modul) | R-708285 |
RayDat SPH-4 Serie von Raycap | |
Artikel | Bestellnummer |
RayDat SPH-4-30 | R-708282 |
RayDat SPH-4-30Q (Schnellanschlüsse) | R-708524 |
RayDat SPH-4-30M (Modul) | R-708283 |
RayDat SPH-4-30/0 | R-708689 |
RayDat SPH-4-30/0Q (Schnellanschlüsse) | R-708528 |
RayDat SPH-4-30/0M (Modul) | R-708529 |
RayDat SPI-2 Serie von Raycap | |
Artikel | Bestellnummer |
RayDat SPI-2-30 | R-708567 |
RayDat SPI-2-30M (Modul) | R-708568 |
RayDat SPI-4 Serie von Raycap | |
Artikel | Bestellnummer |
RayDat SPI-4-30 | R-708569 |
RayDat SPI-4-30M (Modul) | R-708570 |
Technische Daten des Überspannungsableiters RayDat SPI-2-30 von Raycap | ||||
Baureihe | RayDat SPI-2 Serie | |||
Elektische Eigenschaften | ||||
Geschützte Leitungen | 1 (2 Leiter) | |||
Nennbetriebsspannung (DC) | Un | 30 V | ||
Höchste Dauerspannung (DC) | Uc | 33 V | ||
Bemessungsstrom bei 25 °C | IL | 1 A | ||
C2 Nennableitstoßstrom (8/20 μs) | In | 10 kA | ||
Maximaler Ableitstoßstrom (8/20 μs) | Imax | 20 kA | ||
D1 Blitzstoßstrom (10/350 μs) | Iimp | 2,5 kA | ||
Restspannung bei 5 kA (8/20 μs) | (Außenleiter-Außenleiter) | Ures | < 80 V | |
Nennansprechspannung | (Außenleiter-Erde) | 184-276 V | ||
(Außenleiter-Außenleiter) | 36-44 V | |||
Ansprechzeit-Überspannungsschutz | (Außenleiter-Außenleiter) | tA | < 1 ns | |
(Außenleiter-Erde) | < 100 ns | |||
Schutz-Isolationswiderstand | (Außenleiter-Erde) | Riso | > 1 GΩ / 100 V | |
(Außenleiter-Außenleiter) | ≥ 33 MΩ | |||
Serieller Widerstand je Pfad | R | 1,6-2,0 Ω | ||
Transversalkapazität | (Außenleiter-Außenleiter) | C | 50 pF | |
(Außenleiter-Erde) | 5 pF | |||
Grenzfrequenz | fG | 30 MHz | ||
Mechanische Eigenschaften | ||||
Betriebtemperatur | -40 °C bis +80 °C | |||
Leiterquerschnitt (mehrdrähtig) (max) | 12 AWG | |||
4 mm2 | ||||
Anzugsdrehmoment | 0,5 Nm [4,5 Ibf·in] | |||
Schutzart laut IEC/EN 60529 | IP 20 (integriert) | |||
Montageart laut IEC/EN 60715 | 35-mm-Hutschiene | |||
Physische Eigenschaften | ||||
Gehäusematerial | Thermoplast, grau; Brennbarkeitsklasse V-0 | |||
Abmessungen DIN 43880 | 2/3 TE | |||
Gewicht pro Einheit | 54 g | |||
Konformität | ||||
IEC/EN 61643-21 | ||||
Artikelnummer | ||||
U.T.E.-Artikelnummer | R-708567 | |||
Artikelnummer des Herstellers | 7085.67 |
