Vier-Adriges CAT6A U/FTP Kabel - Rollenware 100m - 4x2x23 AWG
Das raucharme und halogenfrei U/FTP Video- und LAN–Kabel Kramer BC-UNIKAT/LSHF-100M ist ein 100m langes, universelles CAT6a−Kabel, das alle Pro AV− und IT−Signale verarbeitet. Dieses unkonfektionierte U/FTP−CAT6A−Kabel hat vier einzeln abgeschirmte, verdrillte Kabel und sorgt für optimale Signalübertragung.
Das BC−UNIKAT/LSHF100M−Kabel wurde für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen optimiert. Es ermöglicht eine maximale Leistung und grösstmögliche Reichweiten bei der Übertragung von digitalen Bildsignalen via 4K−HDBaseT™−Technologie sowie für eine optimale Signalübertragung bei jeglichen LAN−Anwendungen.
Technischen Daten des raucharmen und halogenfreien CAT 6a U/FTP Video- und LAN–Kabels für DGKat™-, 4K−HDBaseT™- oder oder LAN-Anwendungen: Kramer BC-UNIKAT/LSHF-100M | |
---|---|

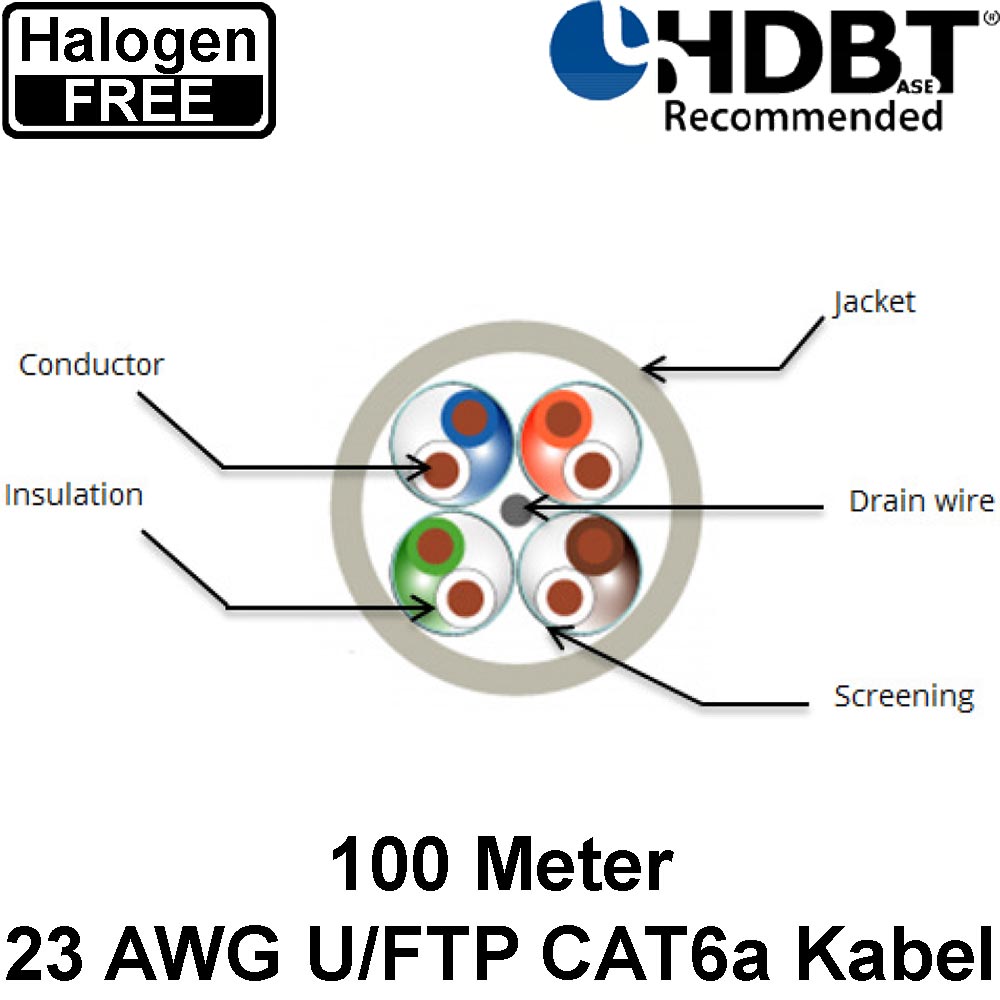

Aufbau | |
Innenleiter | 4x2x 23 AWG Massivkupfer |
Material Innenleiter | Durchgeglühtes Kupfer |
Durchmesser Innenleiter | 0,56 ±0,01 mm |
Adernzahl | 8 |
Isolierung Innenleiter | Material: Haut/ Schaum/ Haut HDPE Durchmesser: 1,33 ±0,10 mm |
Farbkodierung der Leiter | weiß/blau, weiß/orange, weiß/grün, weiß/braun |
Schirmung Innenleiter (Material) | Alu/PET pro Paar (Alu–Seite nach außen) |
Ableitungsdraht | Verzinnter Kupferdraht mit 0,4 ±0,01 mm Durchmesser |
Aussenmantel | |
Material | LSHF (raucharm und halogenfrei) |
Farbe | blau (RAL 5012) |
Dicke Aussenmantel | ≥ 0,5 mm |
Durchmesser Aussenmantel | 7,2 ±0,2 mm |
Elektrisch | |
Impedanz | 1–100 MHz: 100 ±15 Ω, 100–250 MHz: 100 ±20 Ω, 250–500 MHz: 100 ±25 Ω |
Ausbreitungsgeschwindigkeit (NVP) | 76% |
Nennspannung | 30V |
Laufzeitdifferenz (Delay Skew) | < 45 ns |
Paarweise Gegenkapazität | ≤ 42 pF/m |
Unsymmetrische Paar/ Masse Kapazität | ≤ 1.500 pF/km |
Ohnmscher leiter-Widerstand | < 79,8 Ω/km |
Unsymmetrischer DC-Paar-Widerstand | < 1,5 % |
Durchschlagfestigkeit | 2,5 kV DC (2 s) |
Isolationswiderstand (500v) | > 5.000 MΩ/km |
Umgebungsbedingungen | |
Betriebstemperatur | –20 bis +60 ˚C |
Mechanische Eigenschaften | |
Max. Zugkraft | 100 N |
Biegeradius (installiert) | 50 mm |
Biegeradius /während Installation) | 60 mm |
Physische Eigenschaften | |
Kabellänge | 100 m |
Mantelfarbe | blau (RAL 5012) |
Standards und Normen - EC verified | |
Elektrische Standards | EIA/TIA 568A, ISO/IEC 11801 |
Brandverhalten | IEC 60332‑1 |
Rauchdichte | IEC 61034 |
Halogenfreiheit | IEC 60754 |
RoHS | 2011/65/EU |
Die raucharmen und halogenfreien CAT6A U/FTP Video- und LAN–Kabel Kramer BC-UNIKAT/LSHF sind in verschiedene Längen erhältlich. Diese DGKat™ und 4K−HDBaseT™ optimierten 23 AWG CAT6A-Kabel sind verfügbar
Artikelnr. | Kurzbeschreibung | Mantelfarbe | Länge |
---|---|---|---|
Kramer BC-UNIKAT/LSHF-100M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen - Lieferung im Rollenkarton |
blau | 100 m (328') |
Kramer BC-UNIKAT/LSHF-305M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen - Lieferung auf Holztrommel |
blau | 305 m (1000') |
Kramer BC-UNIKAT/LSHF-500M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen - Lieferung auf Holztrommel |
blau | 500 m (1640') |
