Vier-Adriges CAT6A U/FTP Video- und LAN-Kabel - Rollenware - 4x2x23 AWG
Das U/FTP Video- und LAN–Kabel Kramer BC-UNIKAT ist ein universelles CAT6a−Kabel, das alle Pro AV− und IT−Signale verarbeitet. Dieses U/FTP−CAT6A−Kabel hat vier einzeln abgeschirmte, verdrillte Kabel und verwendet die Kramer DGKat™−Technologie.
Das BC−UNIKAT−Kabel ermöglicht eine maximale Leistung und grösstmögliche Reichweiten bei der Übertragung von digitalen Bildsignalen mit der 4K−HDBaseT™−Technologie sowie für eine optimale Signalübertragung bei jeglichen LAN−Anwendungen.
| Technischen Daten des raucharmen und halogenfreien CAT 6a U/FTP Video- und LAN–Kabels für Digitalvideo: Kramer BC-UNIKAT | |
|---|---|

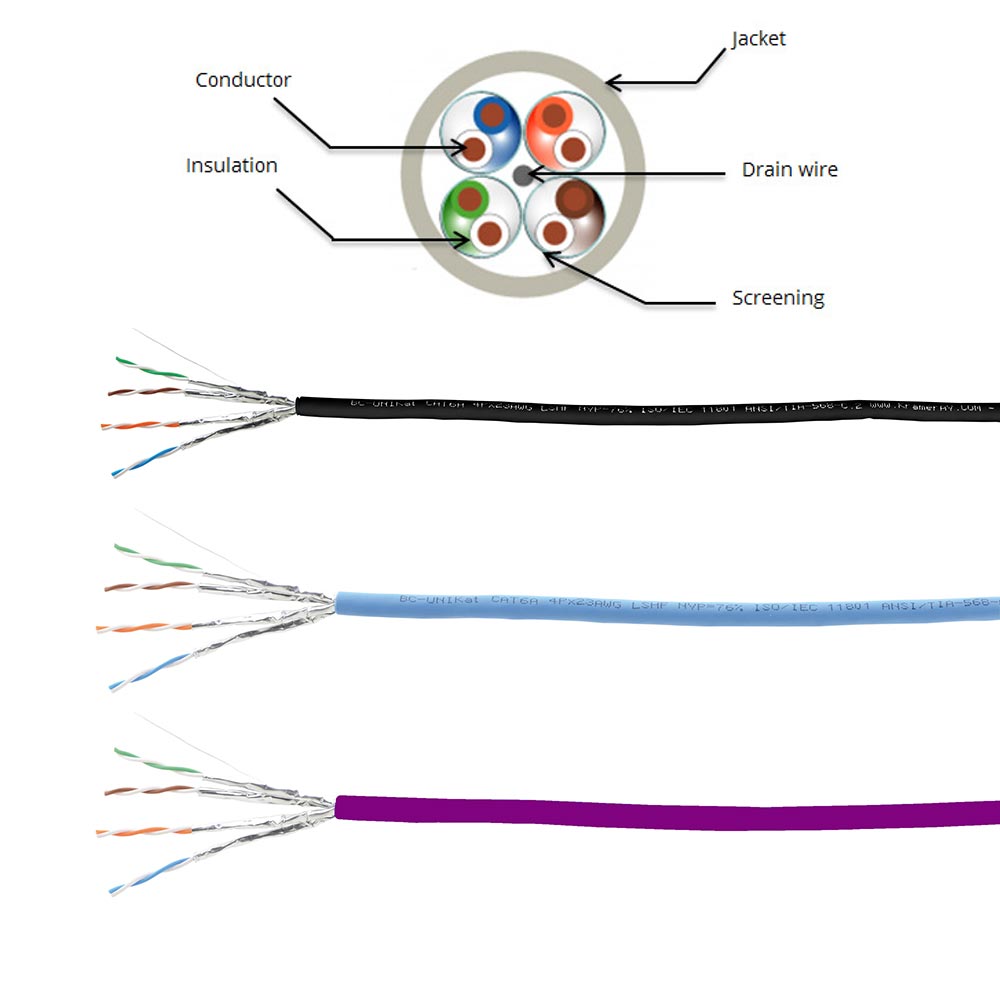

| Aufbau | |
| Innenleiter | 4x2x 23 AWG Massivkupfer |
| Material Innenleiter | Durchgeglühtes Kupfer |
| Durchmesser Innenleiter | 0,56 ±0,01 mm |
| Adernzahl | 8 |
| Isolierung Innenleiter | Material: Haut/Schaum/Haut HDPE Durchmesser: 1,33 ±0,10 mm |
| Farbkodierung der Leiter | weiß/blau, weiß/orange, weiß/grün, weiß/braun |
| Schirmung Innenleiter (Material) | Alu/PET pro Paar (Alu–Seite nach außen) |
| Ableitungsdraht | Verzinnter Kupferdraht mit 0,4 ±0,01 mm Durchmesser |
| Aussenmantel | |
| Material | LSHF |
| Farbe | blau (RAL 5012), schwarz, oder violett |
| Dicke Aussenmantel | ≥ 0,5 mm |
| Durchmesser Aussenmantel | 7,2 ±0,2 mm |
| Elektrisch | |
| Impedanz | 1–100 MHz: 100 ±15 Ω, 100–250 MHz: 100 ±20 Ω, 250–500 MHz: 100 ±25 Ω |
| Ausbreitungsgeschwindigkeit (NVP) | 76% |
| Nennspannung | 30V |
| Laufzeitdifferenz (Delay Skew) | < 45 ns |
| Paarweise Gegenkapazität | ≤ 42 pF/m |
| Unsymmetrische Paar/ Masse Kapazität | ≤ 1.500 pF/km |
| Ohnmscher leiter-Widerstand | < 79,8 Ω/km |
| Unsymmetrischer DC-Paar-Widerstand | < 1,5 % |
| Durchschlagfestigkeit | 2,5 kV DC (2 s) |
| Isolationswiderstand (500v) | > 5.000 MΩ/km |
| Umgebungsbedingungen | |
| Betriebstemperatur | –20 bis +60 ˚C |
| Mechanische Eigenschaften | |
| Max. Zugkraft | 100 N |
| Biegeradius (installiert) | 50 mm |
| Biegeradius /während Installation) | 60 mm |
| Standards und Normen - EC verified | |
| Elektrische Standards | EIA/TIA 568A, ISO/IEC 11801 |
| Brandverhalten | IEC 60332‑1 |
| Rauchdichte | IEC 61034 |
| Halogenfreiheit | IEC 60754 |
| RoHS | 2011/65/EU |
Die CAT6A U/FTP Video- und LAN–Kabel aus der Kramer BC-UNIKAT-Kabel Serie sind in verschiedene Längen und Farben erhältlich. Diese DGKat™ und 4K−HDBaseT™ optimierten CAT-Kabel sind verfügbar
| Artikelnr. | Kurzbeschreibung | Mantelfarbe | Länge |
|---|---|---|---|
| BC–UNIKAT/LSHF–100M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen - Lieferung im Rollenkarton |
blau | 100 m (328') |
| BC–UNIKAT/LSHF–305M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen Lieferung auf Holztrommel |
blau | 305 m (1000') |
| BC–UNIKAT/LSHF–500M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen - Lieferung auf Holztrommel |
blau | 500 m (1640') |
| BC–UNIKAT/LSHF/BK–305M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen - Lieferung auf Holztrommel |
schwarz | 305 m (1000') |
| BC–UNIKAT/LSHF/PR–305M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen - Lieferung auf Holztrommel |
violett | 305 m (1000') |
| BC–UNIKAT/B2ca–305M | 23 AWG U/FTP CAT6A–Meterware optimiert für Kramer DGKat–/ HDBaseT- und LAN–Anwendungen (Ummantelung und Brandverhalten gemäß Verordnung (EU) Nr. 305/2011 B2ca–s1 d1 a1) - Lieferung auf Holztrommel |
schwarz | 305 m (1000') |
