Passiver Speisetrenner: RC-58 von Relmatic
Drucken
Passiver Speisetrenner zur Speisung und Trennung von 2-Leiter Messumformern

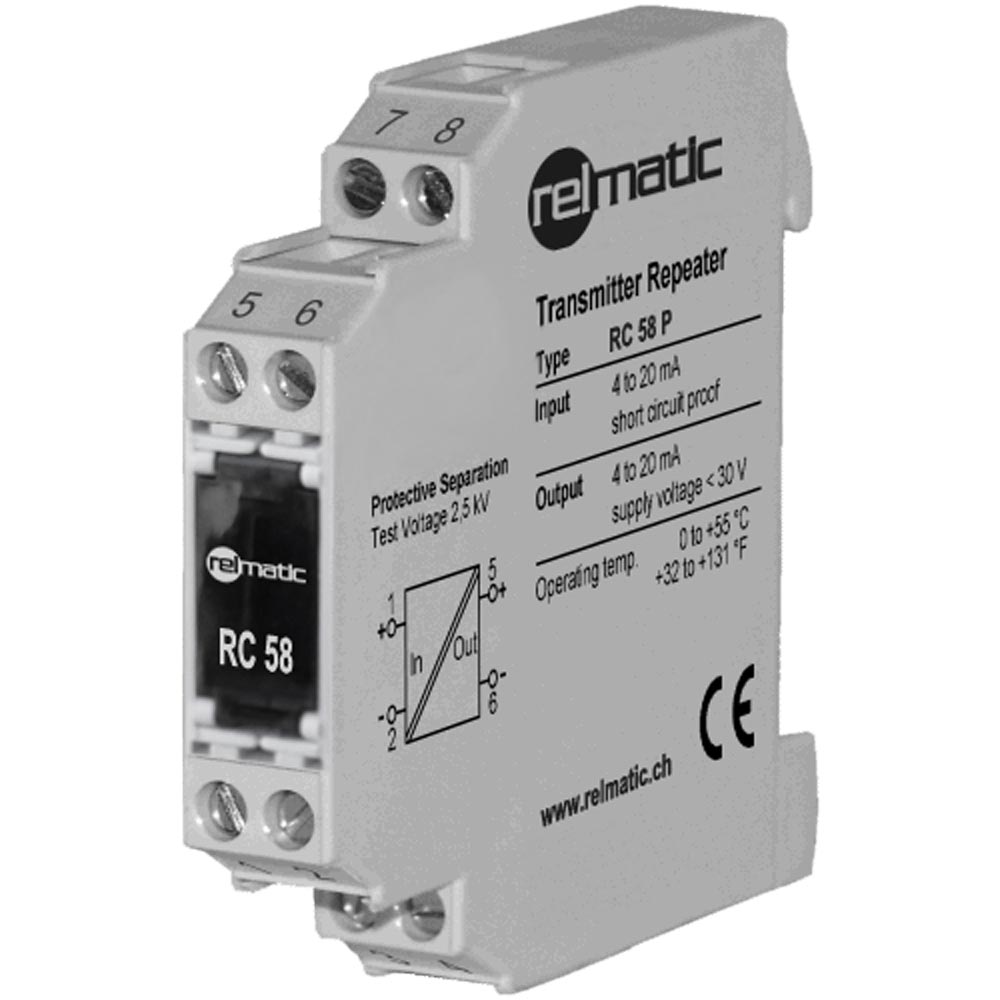

Passiver Speisetrenner: RC-58 von Relmatic

Bewertung: Noch nicht bewertet
Verkaufspreis93,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 93,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Nicht lagernd. Lieferzeit ca. 2 Wochen
Artikelnummer: Relmatic RC 58
Passiver Speisetrenner zur Speisung und Trennung von 2-Leiter Messumformern

5 Jahre Garantie

Logos die das Produkt kennzeichnen
Allg. Produktbeschreibung

Passiver Speisetrenner zur Speisung und Trennung von 2-Leiter-Messumformern

Mit dem passiven Speisetrenner RC 58 von Relmatic erweitert U.T.E. seine Produktpalette von kompakten und kostengünstigen Bausteinen der Interfacetechnik.

Der passive Speisetrenner RC 58 wird zur Speisung von 2-Leiter-Messumformern eingesetzt. Die 24 V Speisung vom Steuersystem wird mit geringem Spannungsabfall zum 2-Leiter-Messumformer galvanisch getrennt übertragen. Durch die hohe Zuverlässigkeit, die äusserst kompakte Bauform und der kostenoptimierten Konstruktion ist der RC 58 in seiner Klasse die erste Wahl!



Passiver Speisetrenner mit vielen sinnvollen Details

Dieser passive Speisetrenner von Relmatic verfügt über viele sinnvolle Details:
So kann der RC 58 durch die extrem geringe Bautiefe von nur 60 mm auch in preiswerte Standardklemmenkästen, wie sie oft für dezentrale Messstellen eingesetzt werden, installiert
werden. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene.

Die analoge Signalverarbeitung dieses passiven Speisetrenners garantiert präzise Messwerte mit kurzer Einstellzeit und eine hervorragende Signalabbildung am Ausgang - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.

Zum Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung bietet der RC 58 sichere Trennung nach EN 61140.

Der RC 58 benötigt keine zusätzliche Spannungsversorgung, da die Hilfsenergie ohne Messverfälschungen aus dem Speisekreis gewonnen wird. Das spart Kosten bei der
Installation und erhöht die Zuverlässigkeit.

Features des passiven Speisetrenner RC58 von Relmatic auf einen Blick

  • kostenoptimierte Lösung
    preiswerte Lösung für Standardanwendungen
  • nur 60 mm Aufbautiefe,  11,2 mm schmal
    platzsparender  Einsatz selbst in preiswerte Installationskästen
  • Galvanische Trennung zwischen Ein– und Ausgang
    Sicherer Schutz vor Messfehlern durch Störspannungsverschleppung und bei Erdungsproblemen
  • höchste Zuverlässigkeit und Langzeitstabilität
  • sichere Trennung nach DIN EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässiger hoher Spannung
  • keine zusätzliche Hilfsenergie
    Kostenersparnis durch geringen Installationsaufwand, Wegfall von Netzeinflüssen
Spezifikation

Technische Daten des passiven Speisetrenners RC-58 von Relmatic

Eingangsseite

  • Eingangssignal: 4 … 20 mA
  • Arbeitsstrom: 3 … 23 mA
  • Spannungsabfall: ca 4,7 V
  • Überlastbarkeit: < 50mA

Ausgangsseite

  • Ausgangssignal: 4 … 20 mA
  • Speisespannung: 15 … 30 V Dc, verpolungsgeschützt
  • Einstellzeit: ca. 10 ms
  • Restwelligkeit: < 10 mVeff

Allgemeine Daten

  • Übertragungsfehler: < 0,2 %
  • Versorgungsspannungseinfluss: < 0.01 % v. E. / V
  • Temperaturkoeffizient: < 0.015 % / K vom Endwert
  • Prüfspannung: 2.5 kV, 50 Hz
  • Arbeitsspannung (Basisisolierung): 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1
  • Schutz gegen gefährliche Körperströme: Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2
  • Umgebungstemperatur:
    • Betrieb 0 °C bis + 55 °C
    • Transport und Lagerung: - 25 °C bis + 80 °C
  • EMV: EN 61326-1
  • Bauform: 11,2 mm Anreihgehäuse
  • Schutzart: IP 20
  • Gewicht ca. 50 g

Lieferumfang des passiven Speisetrenners von Relmatic

  • 1 x RC 58: Passiver Speisetrennung zur Speisung und Trennung von 2-Leiter-Messumformern
