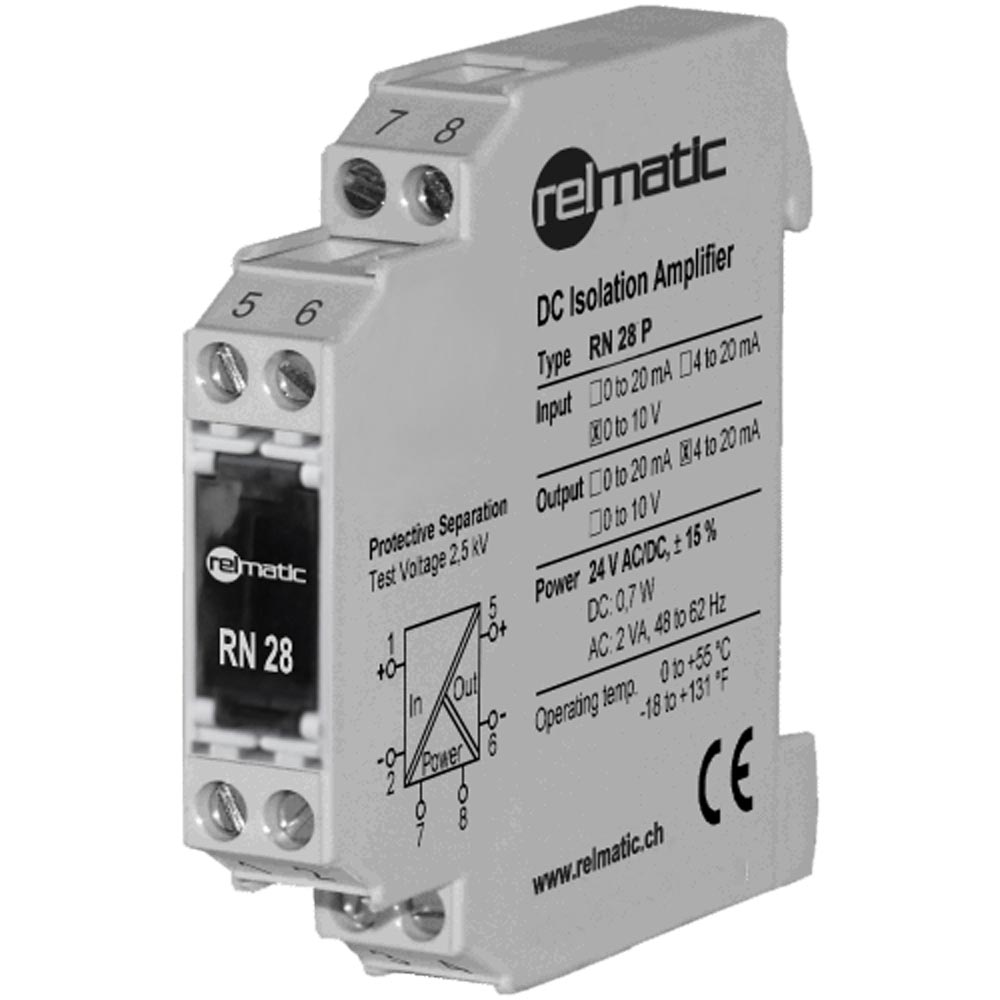

Normsignal Trennverstärker: RN-28 von Relmatic
Drucken
Normsignal-Trennverstärker zur Trennung und Wandlung von Standardsignalen
Normsignal-Trennverstärker, fest eingestellt: Der RN28 ist ein Normsignal-Trennverstärker und dient zur galvanischen Trennung und Wandlung von 0 ... 20 mA, 4... 20 mA und 0 ... 10 V Standardsignalen.
Normsignal-Trennverstärker, fest eingestellt: Der RN28 ist ein Normsignal-Trennverstärker und dient zur galvanischen Trennung und Wandlung von 0 ... 20 mA, 4... 20 mA und 0 ... 10 V Standardsignalen.
RN28 Normsignal-Trennverstärker
RN28 Normsignal-Trennverstärker
RN28 Normsignal-Trennverstärker

Normsignal Trennverstärker: RN-28 von Relmatic

Bewertung: Noch nicht bewertet
Artikelnummer: Relmatic RN 28
Der Normsignal Trennverstärker RN 28 von Relmatic dient zur Trennung und Wandlung von Standardsignalen. Beratung und Verkauf durch U.T.E. Electronic. Tel.: 02302/282830
Normsignal-Trennverstärker zur Trennung und Wandlung von Standardsignalen

5 Jahre Garantie

Logos die das Produkt kennzeichnen
Allg. Produktbeschreibung

Normsignal-Trennverstärker mit Anreihgehäuse für Hutschienenmontage

Der Normsignal-Trennverstärker RN 28 dient zur galvanischen Trennung und Wandlung von 0 ... 20 mA, 4... 20 mA und 0 ... 10 V Standardsignalen. Durch die hohe Zuverlässigkeit, die äusserst kompakte Bauform und der kostenoptimierten Konstruktion ist der RN 28 in seiner Klasse die erste Wahl!



Normsignal Trennverstärker mit vielen sinnvollen Details

Dieser ormsignal Trennverstärker von Relmatic verfügt über viele sinnvolle Details:>br />So kann der RN 28 durch die extrem geringe Bautiefe von nur 60 mm auch in preiswerte Standardklemmenkästen, wie sie oft für dezentrale Messstellen eingesetzt werden, installiert werden. Ein Durchschaltkamm für die Hilfsenergieversorgung sorgt für eine schnelle und kostengünstige Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene.

Die analoge Signalverarbeitung garantiert präzise Messwerte mit kurzer Einstellzeit und eine hervorragende Signalabbildung am Ausgang - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.

Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der RN 28 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.

Features des Normsignal Trennverstärkers RN28 von Relmatic auf einen Blick

  • kostenoptimierte Lösung
    preiswerte Trennung für Standardanwendungen
  • nur 60 mm Aufbautiefe,  11,2 mm schmal
    platzsparender Einsatz selbst in preiswerte Installationskästen
  • einfachste Handhabung
    fertig abgeglichene Festbereiche, einfachste Montage
  • echte 3-Port-Trennung
    sicherer Schutz vor Messfehlern durch Störspannungs-verschleppung und bei Erdungsproblemen
  • höchste Zuverlässigkeit und Langzeitstabilität
  • sichere Trennung nach DIN EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässiger hoher Spannung
  • Durchschaltkamm für die Hilfsenergieversorgung
    sorgt für schnelle und kostengünstige Montage
  • uneingeschränkter Einsatz durch 24 V AC/DC -Netzteil
    Universeller Betrieb, selbst an preiswerten Installationstransformatoren
Spezifikation

Technische Daten des Normalsignal Trennverstärkers RN-28 von Relmatic

Eingangsseite

  • Eingangssignal: 0 … 20 mA, 4 … 20 mA, 0 … 10 V siehe Typenprogramm
  • Eingangswiderstand: Stromeingang ca. 5 Ohm
  • Spannungseingang: ca. 1 MOhm
  • Überlastbarkeit: Stromeingang <=200mA, Spannungseingang: <=250V

Ausgangsseite

  • Ausgangssignal: 0 … 20 mA, 4 … 20 mA, 0 … 10 V siehe Typenprogramm
  • Bürde:
    • Stromausgang: ≤ 500 Ohm,
    • Spannungsausgang >=2kOhm
  • Einstellzeit: ca. 5 ms bei 500 Ohm Bürde
  • Restwelligkeit: < 10 mVeff
  • Offset: 20 μA bzw. 10 mV

Allgemeine Daten

  • Übertragungsfehler: < 0.2 % v. M.
  • Temperaturkoeffizient: 0.02 % / K
  • Einstellzeit: < 5 ms
  • Prüfspannung: 2.5 kV, 50 Hz Eingang gegen Ausgang gegen Hilfsenergie
  • Arbeitsspannung (Basisisolierung): 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen
  • Schutz gegen gefährliche Körperströme: Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen
  • Umgebungstemperatur:
    • Betrieb: 0 °C bis + 55 °C;
    • Transport und Lagerung: - 25 °C bis + 80 °C
  • Hilfsenergie: 24 V AC/DC, ± 15 %; AC: 48 … 62 Hz, ca. 2 VA; DC: ca. 0.7 W
  • EMV: EN 61326-1
  • Bauform 11,2 mm, Anreihgehäuse, Schutzart: IP 20
  • Gewicht: ca. 50 g

Normsignal-Trennverstärker mit Anreihgehäuse für Hutschienenmontage

Der Normsignal-Trennverstärker RN 28 dient zur galvanischen Trennung und Wandlung von 0 ... 20 mA, 4... 20 mA und 0 ... 10 V Standardsignalen. Durch die hohe Zuverlässigkeit, die äusserst kompakte Bauform und der kostenoptimierten Konstruktion ist der RN 28 in seiner Klasse die erste Wahl!



Normsignal Trennverstärker mit vielen sinnvollen Details

Viele sinnvolle Details: So kann der RN 28 durch die extrem geringe Bautiefe von nur 60 mm auch in preiswerte Standardklemmenkästen, wie sie oft für dezentrale Messstellen eingesetzt werden, installiert werden. Ein Durchschaltkamm für die Hilfsenergieversorgung sorgt für eine schnelle und kostengünstige Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene.

Die analoge Signalverarbeitung garantiert präzise Messwerte mit kurzer Einstellzeit und eine hervorragende Signalabbildung am Ausgang - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.

Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der RN 28 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.



  • kostenoptimierte Lösung
    preiswerte Trennung für Standardanwendungen
  • nur 60 mm Aufbautiefe,  11,2 mm schmal
    platzsparender Einsatz selbst in preiswerte Installationskästen
  • einfachste Handhabung
    fertig abgeglichene Festbereiche, einfachste Montage
  • echte 3-Port-Trennung
    sicherer Schutz vor Messfehlern durch Störspannungs-verschleppung und bei Erdungsproblemen
  • höchste Zuverlässigkeit und Langzeitstabilität
  • sichere Trennung nach DIN EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässiger hoher Spannung
  • Durchschaltkamm für die Hilfsenergieversorgung
    sorgt für schnelle und kostengünstige Montage
  • uneingeschränkter Einsatz durch 24 V AC/DC -Netzteil
    Universeller Betrieb, selbst an preiswerten Installationstransformatoren

Auch gesucht unter: RN 28–12, RN 28–32, RN 28–52, RN 28–14, RN 28–54, RN 28–16, RN 28–36, RN 28–56, RN28–12, RN28–32, RN28–52, RN28–14, RN28–54, RN28–16, RN28–36, RN28–56, RN 2812, RN 2832, RN 2852, RN 2814, RN 2854, RN 2816, RN 2836, RN 2856, relamatik, relamaitik

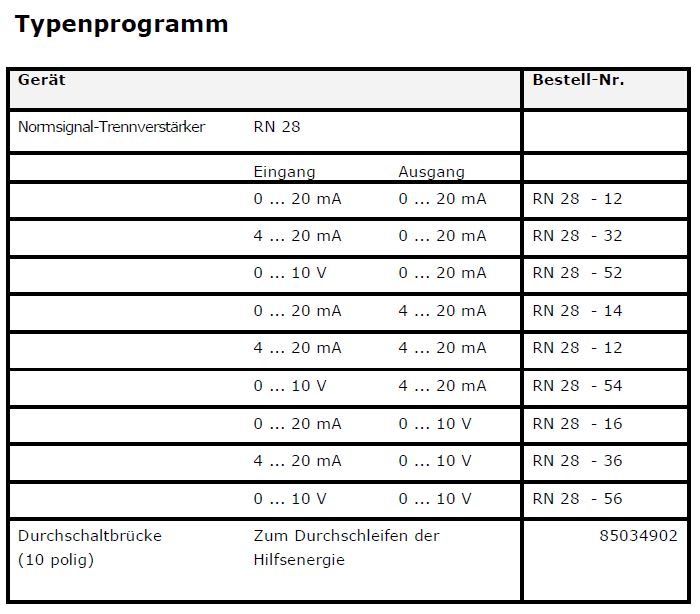

Typenprogramm des Normsignal Trennverstärkers zur Trennung und Wandlung von Standardsignalen RN-28 von Relmatic

Normsignal Trennverstärker zur Trennung und Wandlung von Industriestandardsignalen RN-28 von RelmaticBestell-Nr.
Gerät: Normsignal-Trennverstärker RN28-XX
Eingang
0 ... 20 mA RN28-1x
4 ... 20 mA RN28-3x
0 ... 10 V RN28-5x
Ausgang
0 ... 20 mA RN28-x2
4 ... 20 mA RN28-x4
0 ... 10 V RN28-x6



Übersicht aller verfügbaren Typen des Normsignal Trennverstärkers RN-28 von Relmatic

Bestell-Nr.EingangAusgang
RN28-12 0 ... 20 mA 0 ... 20 mA
RN28-14 0 ... 20 mA 4 ... 20 mA
RN28-16 0 ... 20 mA 0 ... 10 V
RN28-32 4 ... 20 mA 0 ... 20 mA
RN28-34 4 ... 20 mA 4 ... 20 mA
RN28-36 4 ... 20 mA 0 ... 10 V
RN28-52 0 ... 10 V 0 ... 20 mA
RN28-54 0 ... 10 V 4 ... 20 mA
RN28-56 0 ... 10 V 0 ... 10 V
Bestellnummern

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des Normalsignal Trennverstärkers RN-28 von Relmatic

Eingangsseite

  • Eingangssignal: 0 … 20 mA, 4 … 20 mA, 0 … 10 V siehe Typenprogramm
  • Eingangswiderstand: Stromeingang ca. 5 Ohm
  • Spannungseingang: ca. 1 MOhm
  • Überlastbarkeit: Stromeingang <=200mA, Spannungseingang: <=250V

Ausgangsseite

  • Ausgangssignal: 0 … 20 mA, 4 … 20 mA, 0 … 10 V siehe Typenprogramm
  • Bürde:
    • Stromausgang: ≤ 500 Ohm,
    • Spannungsausgang >=2kOhm
  • Einstellzeit: ca. 5 ms bei 500 Ohm Bürde
  • Restwelligkeit: < 10 mVeff
  • Offset: 20 μA bzw. 10 mV

Allgemeine Daten

  • Übertragungsfehler: < 0.2 % v. M.
  • Temperaturkoeffizient: 0.02 % / K
  • Einstellzeit: < 5 ms
  • Prüfspannung: 2.5 kV, 50 Hz Eingang gegen Ausgang gegen Hilfsenergie
  • Arbeitsspannung (Basisisolierung): 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen
  • Schutz gegen gefährliche Körperströme: Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen
  • Umgebungstemperatur:
    • Betrieb: 0 °C bis + 55 °C;
    • Transport und Lagerung: - 25 °C bis + 80 °C
  • Hilfsenergie: 24 V AC/DC, ± 15 %; AC: 48 … 62 Hz, ca. 2 VA; DC: ca. 0.7 W
  • EMV: EN 61326-1
  • Bauform 11,2 mm, Anreihgehäuse, Schutzart: IP 20
  • Gewicht: ca. 50 g

Normsignal-Trennverstärker mit Anreihgehäuse für Hutschienenmontage

Der Normsignal-Trennverstärker RN 28 dient zur galvanischen Trennung und Wandlung von 0 ... 20 mA, 4... 20 mA und 0 ... 10 V Standardsignalen. Durch die hohe Zuverlässigkeit, die äusserst kompakte Bauform und der kostenoptimierten Konstruktion ist der RN 28 in seiner Klasse die erste Wahl!



Normsignal Trennverstärker mit vielen sinnvollen Details

Viele sinnvolle Details: So kann der RN 28 durch die extrem geringe Bautiefe von nur 60 mm auch in preiswerte Standardklemmenkästen, wie sie oft für dezentrale Messstellen eingesetzt werden, installiert werden. Ein Durchschaltkamm für die Hilfsenergieversorgung sorgt für eine schnelle und kostengünstige Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene.

Die analoge Signalverarbeitung garantiert präzise Messwerte mit kurzer Einstellzeit und eine hervorragende Signalabbildung am Ausgang - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.

Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der RN 28 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.



  • kostenoptimierte Lösung
    preiswerte Trennung für Standardanwendungen
  • nur 60 mm Aufbautiefe,  11,2 mm schmal
    platzsparender Einsatz selbst in preiswerte Installationskästen
  • einfachste Handhabung
    fertig abgeglichene Festbereiche, einfachste Montage
  • echte 3-Port-Trennung
    sicherer Schutz vor Messfehlern durch Störspannungs-verschleppung und bei Erdungsproblemen
  • höchste Zuverlässigkeit und Langzeitstabilität
  • sichere Trennung nach DIN EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässiger hoher Spannung
  • Durchschaltkamm für die Hilfsenergieversorgung
    sorgt für schnelle und kostengünstige Montage
  • uneingeschränkter Einsatz durch 24 V AC/DC -Netzteil
    Universeller Betrieb, selbst an preiswerten Installationstransformatoren

Auch gesucht unter: RN 28–12, RN 28–32, RN 28–52, RN 28–14, RN 28–54, RN 28–16, RN 28–36, RN 28–56, RN28–12, RN28–32, RN28–52, RN28–14, RN28–54, RN28–16, RN28–36, RN28–56, RN 2812, RN 2832, RN 2852, RN 2814, RN 2854, RN 2816, RN 2836, RN 2856, relamatik, relamaitik
