Der Normsignal-Trennverstärker RN 25000 von Relmatic dient zur galvanischen Trennung und Wandlung von 0/4 ... 20 mA, 0/1 ... 5 V und 0/2 ... 10 V Normsignalen.
Durch die kalibrierte Messbereichsumschaltung, das neue Universalnetzteil und den kompakten Aufbau ist dieser Normsignal-Trennverstärker flexibel einsetzbar.
Die hohe Zuverlässigkeit und die sichere Trennung sind Merkmale, die den Relmatic RN25000 für Sie unverzichtbar und die zu einem störungsfreien Anlagenbetrieb beitragen.
Ein- und Ausgangsbereiche einfach per DIP-Schalter umgeschalten
Die Ein- und Ausgangsbereiche können bei diesem Normsignal-Trennverstärker von Relmatic einfach per DIP-Schalter umgeschaltet werden. Ein anschliessendes Nachjustieren ist dank der kalibrierten Messbereichsumschaltung des RN25000 nicht notwendig.
Auch die Grenzfrequenz lässt sich per DIP-Schalter auf die Messaufgabe anpassen.

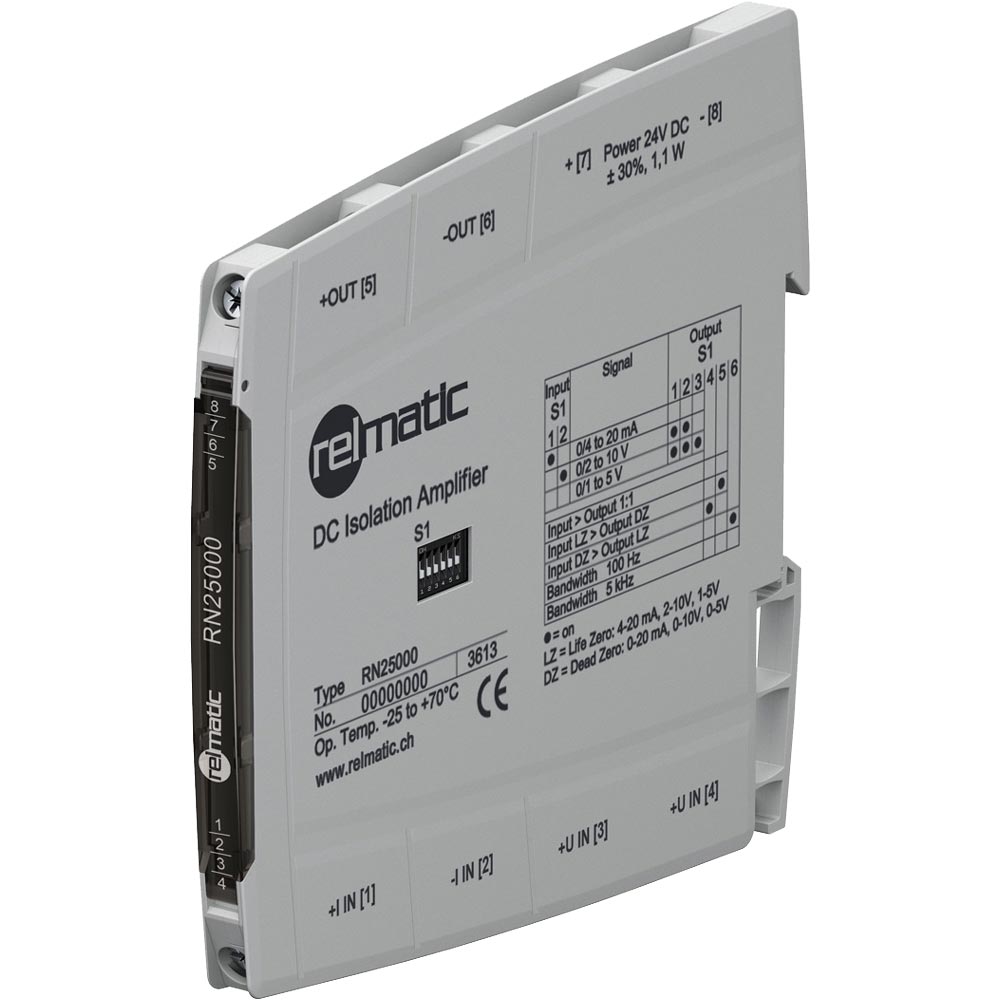

Steckbare Durchschaltkämme für die Hilfsenergieversorgung sorgen für eine schnelle und kostengünstige Montage des RN-25000. Dabei spart der Normsignal-Trennverstärker im 6,3 mm schmalen Anreihgehäuse erheblich Platz im Schaltschrank und auf der Hutschiene.
Das im Wirkungsgrad optimierte Schaltnetzteil des RN 25000 vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen MTBF nieder, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität.
Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Technische Daten des Normsigna-Trennverstärkers zur Trennung und Wandlung von Normsignalen im schmalen 6mm Anreihgehäuse | |||
---|---|---|---|
Eingangsseite |
|||
Eingangssignal | 0 … 20 mA 0 … 10 V |
4 … 20 mA 2 … 10 V |
kalibriert umschaltbar |
Eingangswiderstand | Stromeingang ≤ 25 Ω Spannungseingang ≥ 100 kΩ |
||
Überlastbarkeit | Stromeingang ≤ 50 mA Spannungseingang ≤ 30 V |
||
Ausgangsseite | |||
Ausgangssignal | 0 … 20 mA 0 … 10 V |
4 … 20 mA 2 … 10 V |
kalibriert umschaltbar |
Bürde | Stromausgang ≤ 12 V (600 Ω bei 20 mA) Spannungsausgang ≤ 5 mA (2 kΩ bei 10 V) |
||
linearer Übertragungsbereich | - 1 … + 110 % | ||
Restwelligkeit | < 10 mVeff | ||
Allgemeine Daten | |||
Übertragungsfehler | < 0,1 % vom Endwert | ||
Temperaturkoeffizient | 100 ppm/K | ||
Grenzfrequenz (-3 dB) | 5 kHz, 100 Hz, 10 Hz, umschaltbar | ||
Einstellzeit (T10-90) | 100 µs, 3,5 ms, 35 ms | ||
Prüfspannung | 3 kV, 50 Hz, 1 Min. ; Eingang gegen Ausgang gegen Hilfsenergie | ||
Arbeitsspannung (Basisisolierung) | 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen | ||
Schutz gegen gefährliche Körperströme | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen | ||
Umgebungstemperatur | Betrieb: - 25 °C bis + 70 °C Transport und Lagerung: - 40 °C bis + 85 °C |
||
Hilfsenergie | 24 V DC; 16,8 V...31,2 V DC, ca. 0,7 W | ||
EMV | EN 61326-1 | ||
Bauform | 6,3 mm Anreihgehäuse | ||
Schutzart | IP 20 | ||
Gewicht | ca. 70g |
