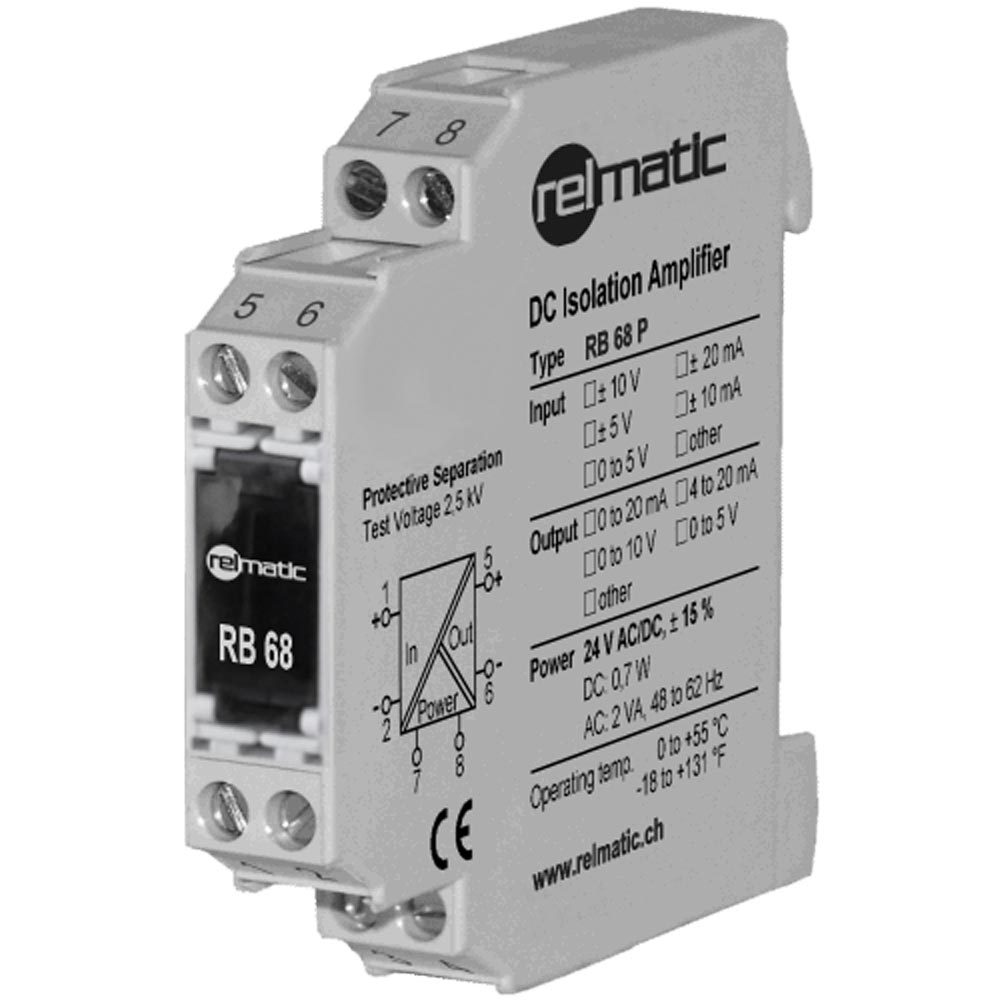

Universal-Trennverstärker: RB-68 von Relmatic
Drucken
Universal-Trennverstärker für bipolare und unipolare Standardsignale

Universal-Trennverstärker: RB-68 von Relmatic

Bewertung: Noch nicht bewertet
Artikelnummer: Relmatic RB 68
Universal-Trennverstärker für bipolare und unipolare Standardsignale

5 Jahre Garantie

Logos die das Produkt kennzeichnen
Allg. Produktbeschreibung

Universal-Trennverstärker für bipolare und unipolare Standardsignale

Mit dem Universal-Trennverstärker RB68 von Relmatic erweitert U.T.E. seine Produktpalette von kompakten und kostengünstigen Bausteinen der Interfacetechnik.

Der Universal-Trennverstärker RB68 dient zur galvanischen Trennung und Wandlung von bipolaren und  unipolaren Industriestandardsignalen. Durch die hohe Zuverlässigkeit, die äusserst kompakte Bauform und der kostenoptimierten Konstruktion ist der RB68 in seiner Klasse die erste Wahl!



Universal-Trennverstärker mit vielen sinnvollen Details

Dieser Universal-Trennverstärker von Relmatic verfügt über viele sinnvolle Details:
So kann der RB68 durch die extrem geringe Bautiefe von nur 60mm auch in preiswerte Standardklemmenkästen, wie sie oft für dezentrale Messstellen eingesetzt werden, installiert werden. Ein Durchschaltkamm für die Hilfsenergieversorgung sorgt für eine schnelle und kostengünstige Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene.

Die analoge Signalverarbeitung dieses Universal-Trennverstärkers garantiert präzise Messwerte mit kurzer Einstellzeit und eine hervorragende Signalabbildung am Ausgang - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.

Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der RB68 für alle Mess- und Industrie-applikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.

Features des Universal-Trennverstärkers RB-68 von Relmatic auf einen Blick

  • kostenoptimierte Lösung
    preiswerte Trennung für Standardanwendungen
  • nur 60 mm Aufbautiefe,  11,2 mm schmal
    platzsparender  Einsatz selbst in preiswerte Installationskästen
  • einfachste Handhabung
    fertig abgeglichene Festbereiche, einfachste Montage
  • echte 3-Port-Trennung
    sicherer Schutz vor Messfehlern durch Störspannungs-verschleppung und bei Erdungsproblemen
  • höchste Zuverlässigkeit und Langzeitstabilität
  • sichere Trennung nach DIN EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässiger hoher Spannung
  • Durchschaltkamm für die Hilfsenergieversorgung
    sorgt für schnelle und kostengünstige Montage
  • uneingeschränkter Einsatz durch 24 V AC/DC -Netzteil
    Universeller Betrieb, selbst an preiswerten Installationstransformatoren



Spezifikation

Technische Daten des passiven Speisetrenners RB-68 von Relmatic

Eingangsseite

  • Eingangssignal: 0 … 10V, 2 … 10V, ± 10V, 0 … 5V, 1 … 5V, ± 5V, 0 … 20mA, 4 … 20mA, ± 20mA, ± 10mA (siehe Typenprogramm unter Bestellnummern)
  • Eingangswiderstand:
    • Stromeingang: ca. 5 Ω
    • Spannungseingang: ca. 1 MΩ
  • Überlastbarkeit:
    • Stromeingang: ≤ 200 mA
    • Spannungseingang: ≤ 250 V

Ausgangsseite

  • Ausgangssignal: 0 … 10V, 2 … 10V, 0 … 5V, 1 … 5V, 0 … 20mA, 4 … 20mA (siehe Typenprogramm unter Bestellnummern)
  • Bürde:
    • Stromausgang: ≤ 500 Ω
    • Spannungsausgang: ≥ 2 kΩ
  • Restwelligkeit: < 10 mVeff
  • Offset: 200 µA bzw. 100 mV

Allgemeine Daten

  • Übertragungsfehler: < 0,2 % der Messsperre
  • Temperaturkoeffizient: < 0,02 % / K
  • Eistellzeit: < 5 ms
  • Prüfspannung: 2,5 kV, 50 Hz
  • Arbeitsspannung (Basisisolierung): 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen
  • Schutz gegen gefährliche Körperströme: Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen kreisen
  • Umgebungstemperatur:
    • Betrieb -20 °C bis + 60 °C
    • Transport und Lagerung: - 23 °C bis + 85 °C
  • Hilfsenergie: 24 V AC/DC, ± 15 %; AC: 48 … 62 Hz, ca. 2 VA; DC: ca. 0.7 W
  • EMV: EN 61326-1
  • Bauform: 11,2 mm Anreihgehäuse
  • Schutzart: IP 20
  • Gewicht ca. 50 g

Lieferumfang des Universal-Trennverstärker für bipolare und unipolare Standardsignale von Relmatic

  • 1 x RB 68-xx: Universal-Trennverstärker für bipolare und unipolare Standardsignale gemäß Ihrer Auswahl (Ein- und Ausgangssignal siehe Typenprogramm und -bezeichnung unter Bestellnummern)

Universal-Trennverstärker für bipolare und unipolare Standardsignale

Mit dem Universal-Trennverstärker RB68 von Relmatic erweitert U.T.E. seine Produktpalette von kompakten und kostengünstigen Bausteinen der Interfacetechnik.

Der Universal-Trennverstärker RB68 dient zur galvanischen Trennung und Wandlung von bipolaren und  unipolaren Industriestandardsignalen. Durch die hohe Zuverlässigkeit, die äusserst kompakte Bauform und der kostenoptimierten Konstruktion ist der RB68 in seiner Klasse die erste Wahl!



Universal-Trennverstärker mit vielen sinnvollen Details



Dieser Universal-Trennverstärker von Relmatic verfügt über viele sinnvolle Details:
So kann der RB68 durch die extrem geringe Bautiefe von nur 60mm auch in preiswerte Standardklemmenkästen, wie sie oft für dezentrale Messstellen eingesetzt werden, installiert werden. Ein Durchschaltkamm für die Hilfsenergieversorgung sorgt für eine schnelle und kostengünstige Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene.

Die analoge Signalverarbeitung garantiert präzise Messwerte mit kurzer Einstellzeit und eine hervorragende Signalabbildung am Ausgang - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.

Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der RB68 für alle Mess- und Industrie-applikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.

Features des Universal-Trennverstärkers RB-68 von Relmatic auf einen Blick

  • kostenoptimierte Lösung
    preiswerte Trennung für Standardanwendungen
  • nur 60 mm Aufbautiefe,  11,2 mm schmal
    platzsparender  Einsatz selbst in preiswerte Installationskästen
  • einfachste Handhabung
    fertig abgeglichene Festbereiche, einfachste Montage
  • echte 3-Port-Trennung
    sicherer Schutz vor Messfehlern durch Störspannungs-verschleppung und bei Erdungsproblemen
  • höchste Zuverlässigkeit und Langzeitstabilität
  • sichere Trennung nach DIN EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässiger hoher Spannung
  • Durchschaltkamm für die Hilfsenergieversorgung
    sorgt für schnelle und kostengünstige Montage
  • uneingeschränkter Einsatz durch 24 V AC/DC -Netzteil
    Universeller Betrieb, selbst an preiswerten Installationstransformatoren

Auch gesucht unter: relamatik, relamaitik

Typenprogramm des Universal-Trennverstärker für bipolare und unipolare Standardsignale RB-68 von Relmatic

Universal-Trennverstärker RB-68 von RelmaticBestell-Nr.
Gerät: Universal-Trennverstärker
RB68-XX
Eingang
0 ... 10 V RB68-0x
2 ... 10 V RB68-6x
± 10 V RB68-1x
0 ... 5 V RB68-3x
1 ... 5 V RB68-7x
± 5 V RB68-2x
0 ... 20 mA RB68-8x
4 ... 20 mA RB68-9x
± 20 mA RB68-4x
± 10 mA RB68-5x
Ausgang
0 ... 10 V RB68-x6
2 ... 10 V RB68-x7
0 ... 5 V RB68-x5
1 ... 5 V RB68-x8
0 ... 20 mA RB68-x2
4 ... 20 mA RB68-x4
Bestellnummern
