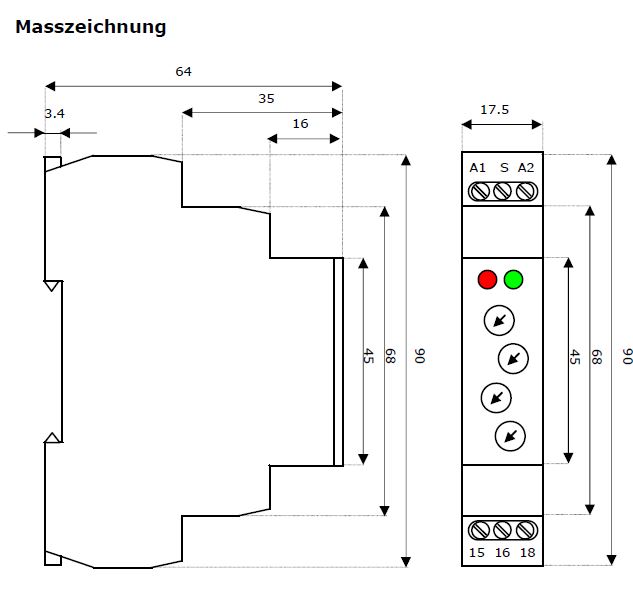

Der asymmetrische Taktgeber ATG-1 beinhaltet 1 Wechselkontakt für eine Belastung von 16 A / 250 V AC. Das 17.5 mm schmale DIN-Gehäuse spart Platz im Schaltschrank bei hohem Schaltvermögen. Die Impuls– und Pausenzeiten können von 0.1 s bis 100 Tage unterschiedlich eingestellt werden. Das Multispannungsnetzteil ermöglicht den Betrieb mit allen Spannungen von 12 V bis 240 V AC / DC.
Steuerseite

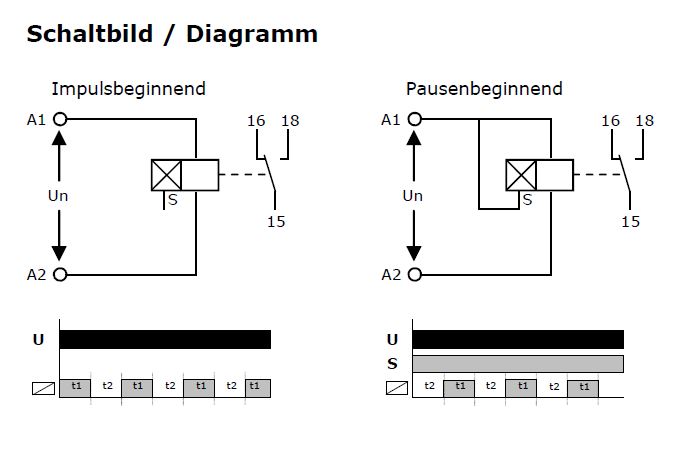

Anzahl Funktionen: 2 (Impuls– und pausenbeginnend)
Nennspannung: Un A1 - A2 12 - 240 V AC/DC (AC 50 - 60 Hz)
Toleranz: -15%; +10%
Leistungsaufnahme: AC 0.7 - 3 VA / DC 0.5 - 1.7 W

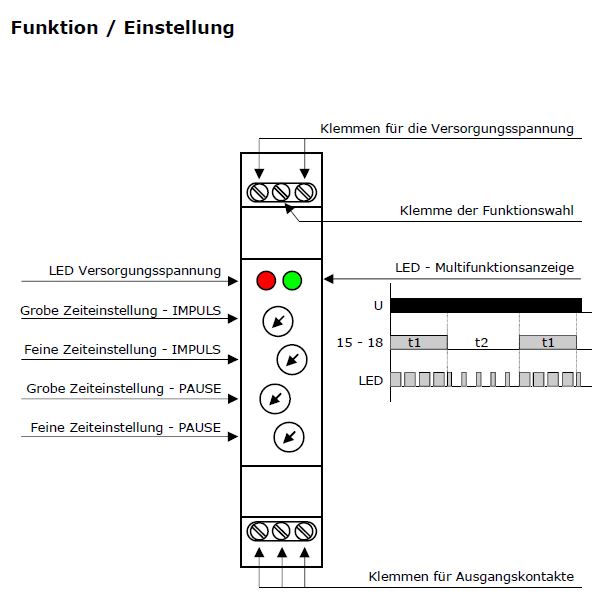

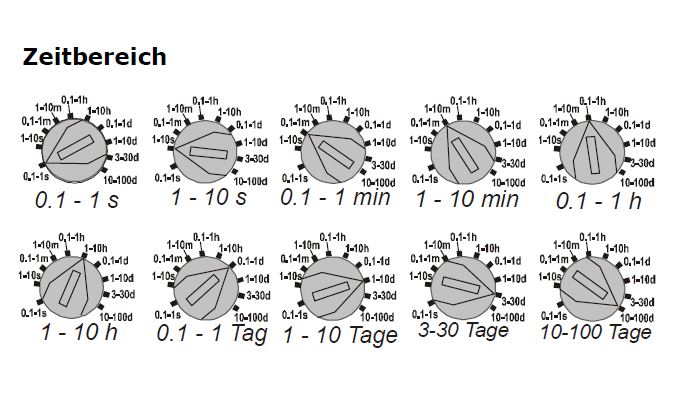

Zeitbereiche / Zeiteinstellung: 0.1 sec - 100 Tage / Grob– und Feineinstellung über Potentiometer
Zeitabweichung / Wiederholgenauigkeit: 5% (mechanische Einstellung) / 0.2%
Ausgangsseite
Schaltspannung: 250 V AC1 / 24 V DC
Schaltstrom / Kontaktmaterial: 16 A / AC1 / AgNi
Max. Einschaltstrom: 30 A / Schaltleistung: 4000 VA / AC1, 384 W / DC
Ausgangsanzeige: rote multifunktionale LED
Allgemeine Daten
Prüfspannung: Spule / Kontakt 2.5 kV
Umgebungstemperatur: -20°C … +55°C
Lagertemperatur: -30°C … +70°C
Einbaulage: beliebig
Befestigung: DIN - Schiene EN 50022-35
Schutzart: Frontseite IP 40
Spannungsbegrenzungsklasse: III
Verschmutzungsgrad: 2
Anschlussquerschnitt: 2.5 qmm
Gewicht: 68 g
Normen: EN 61812-1, EN 50081, EN 61010-1
Steuerseite
Anzahl Funktionen: 2 (Impuls– und pausenbeginnend)
Nennspannung: Un A1 - A2 12 - 240 V AC/DC (AC 50 - 60 Hz)
Toleranz: -15%; +10%
Leistungsaufnahme: AC 0.7 - 3 VA / DC 0.5 - 1.7 W
Zeitbereiche / Zeiteinstellung: 0.1 sec - 100 Tage / Grob– und Feineinstellung über Potentiometer
Zeitabweichung / Wiederholgenauigkeit: 5% (mechanische Einstellung) / 0.2%
Ausgangsseite
Schaltspannung: 250 V AC1 / 24 V DC
Schaltstrom / Kontaktmaterial: 16 A / AC1 / AgNi
Max. Einschaltstrom: 30 A / Schaltleistung: 4000 VA / AC1, 384 W / DC
Ausgangsanzeige: rote multifunktionale LED
Allgemeine Daten
Prüfspannung: Spule / Kontakt 2.5 kV
Umgebungstemperatur: -20°C … +55°C
Lagertemperatur: -30°C … +70°C
Einbaulage: beliebig
Befestigung: DIN - Schiene EN 50022-35
Schutzart: Frontseite IP 40
Spannungsbegrenzungsklasse: III
Verschmutzungsgrad: 2
Anschlussquerschnitt: 2.5 qmm
Gewicht: 68 g
Normen: EN 61812-1, EN 50081, EN 61010-1
