Das Installationsrelais ISR2-216 beinhaltet 2 Wechselkontakte für eine Belastung von 16A / 250 V AC, die separat angesteuert werden können.

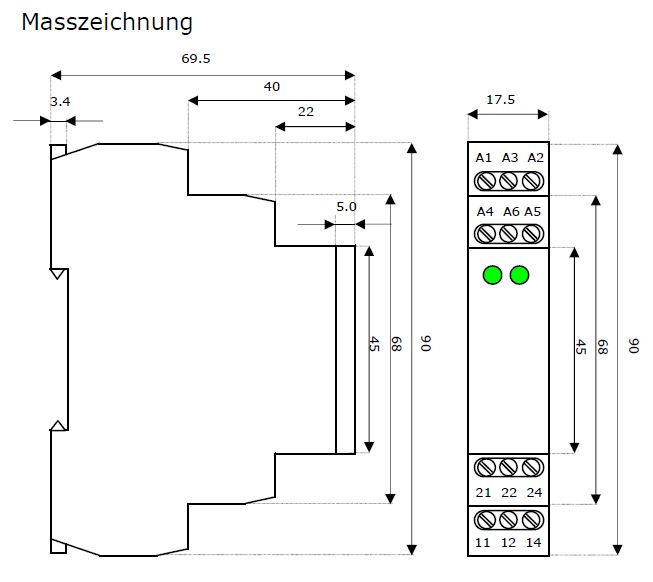

Das 17.5 mm schmale DIN-Gehäuse spart Platz im Schaltschrank so benötigt ein Schaltkreis lediglich 8.75 mm.
Jedes einzelne Relais kann für sich separat mit den Versorgungsspannungen 230 V AC und 24 V AC / DC betrieben werden. Sie verfügen über eine eingebaute Schutzdiode und Entstör-kondensator.
Eingangsseite
Nennspannung: Un A1 - A2 / A4 - A5 230 V AC / 50 - 60 Hz
Leistungsaufnahme pro Kanal: 7.5 VA / 1 W
Nennspannung: Un A1 - A3 / A4 - A6 24 V AC / DC
Leistungsaufnahme pro Kanal: 1 VA / 1 W
Toleranz: -15%; +10%
Ausgangsseite
Schaltspannung: 250 V AC / 24 V DC
Schaltstrom pro Kanal / Kontaktmaterial: 16 A / AC1 / AgSnO2
Max. Einschaltstrom: 30 A / Schaltleistung: 4000 VA / AC1, 384 W / DC
Min. Schaltleistung: DC 500 mW
Allgemeine Daten
Zeit zwischen Schaltungen: Min. 2 s
Umgebungstemperatur: -20°C … +55°C
Lagertemperatur: -30°C … +70°C
Prüfspannung: Spule / Kontakt 2.5 kV
Einbaulage: beliebig
Befestigung: DIN - Schiene EN 50022-35
Schutzart: Frontseite IP 40
Spannungsbegrenzungsklasse: III
Verschmutzungsgrad: 2
Anschlussquerschnitt: 2.5 mm2
Gewicht: 71 g
Normen: EN 61010-1, EN 50081, EN 60669-2-2
