Analog & Digital Audio Extender – bis 290m

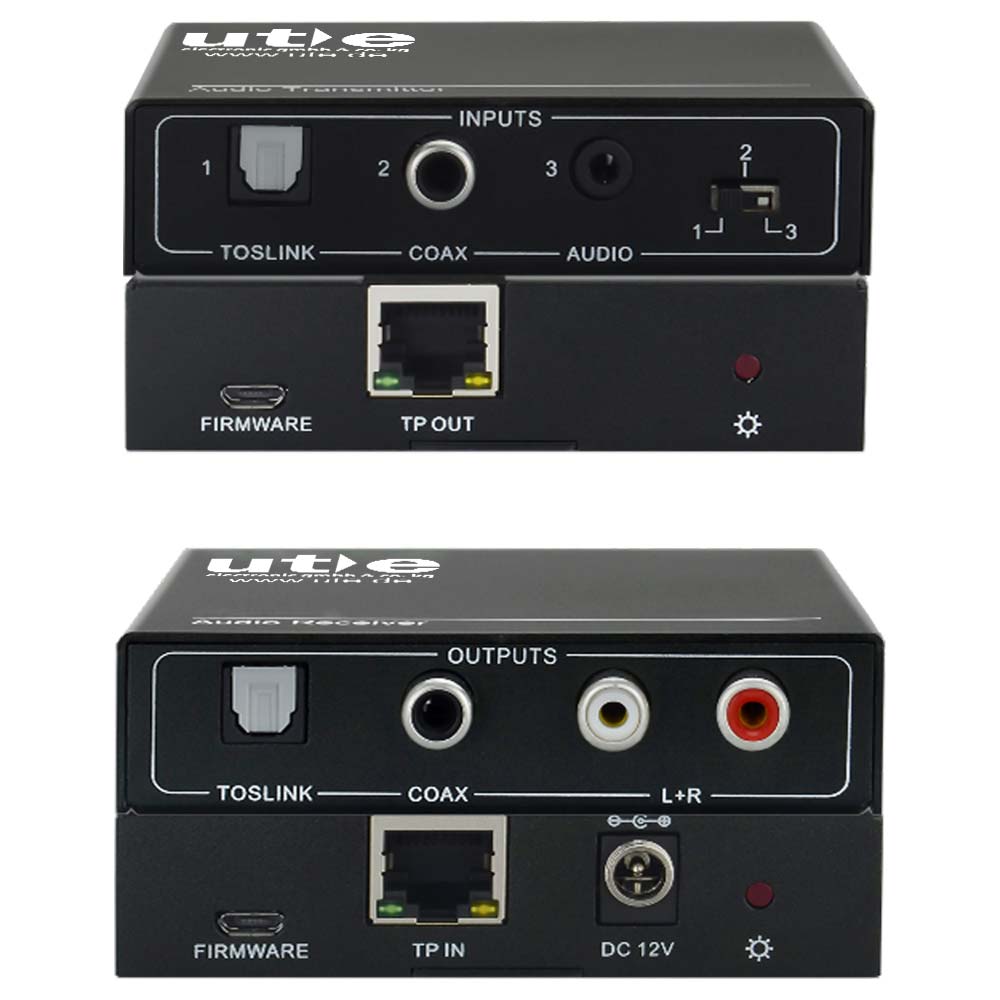

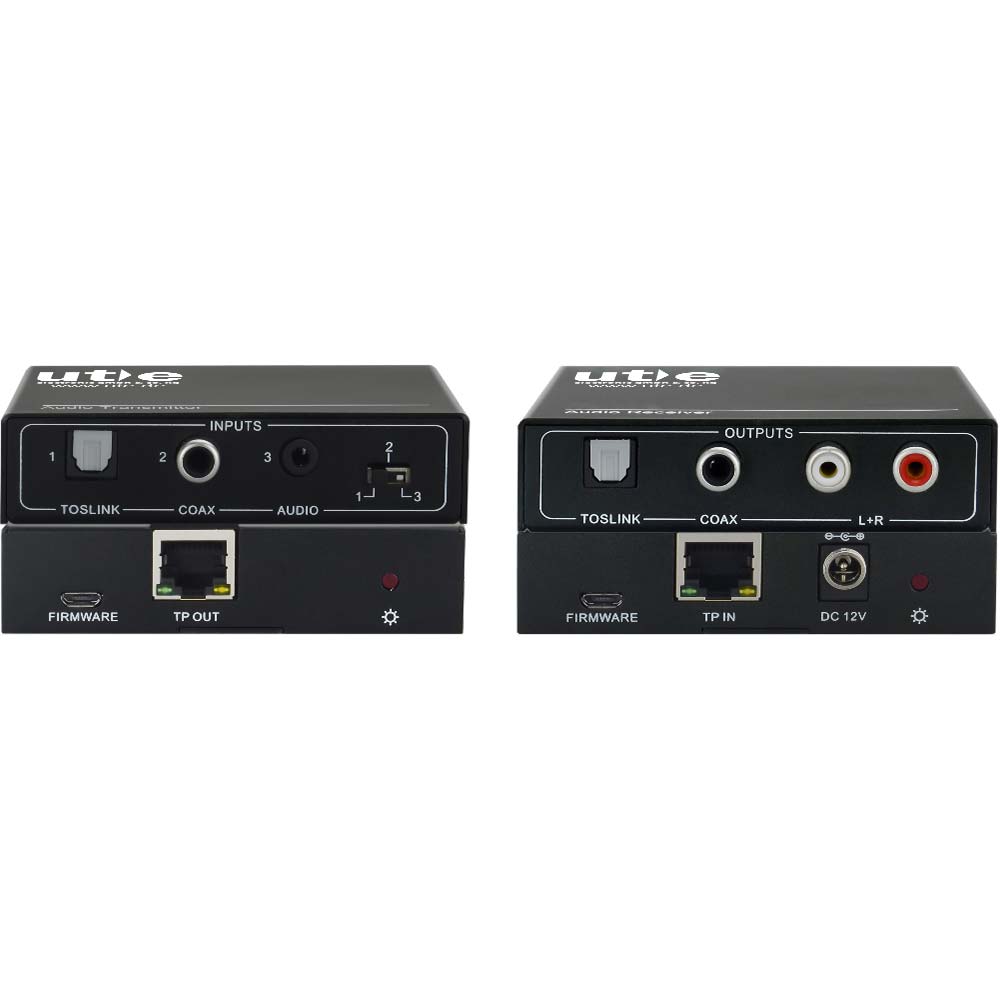

Das Audio-Extender-Set AU-290X besteht aus einem Audio-via-CAT Sender und einem Audio-via-CAT Empfänger und überträgt & verlängert analoge und digitale Audiosignale.

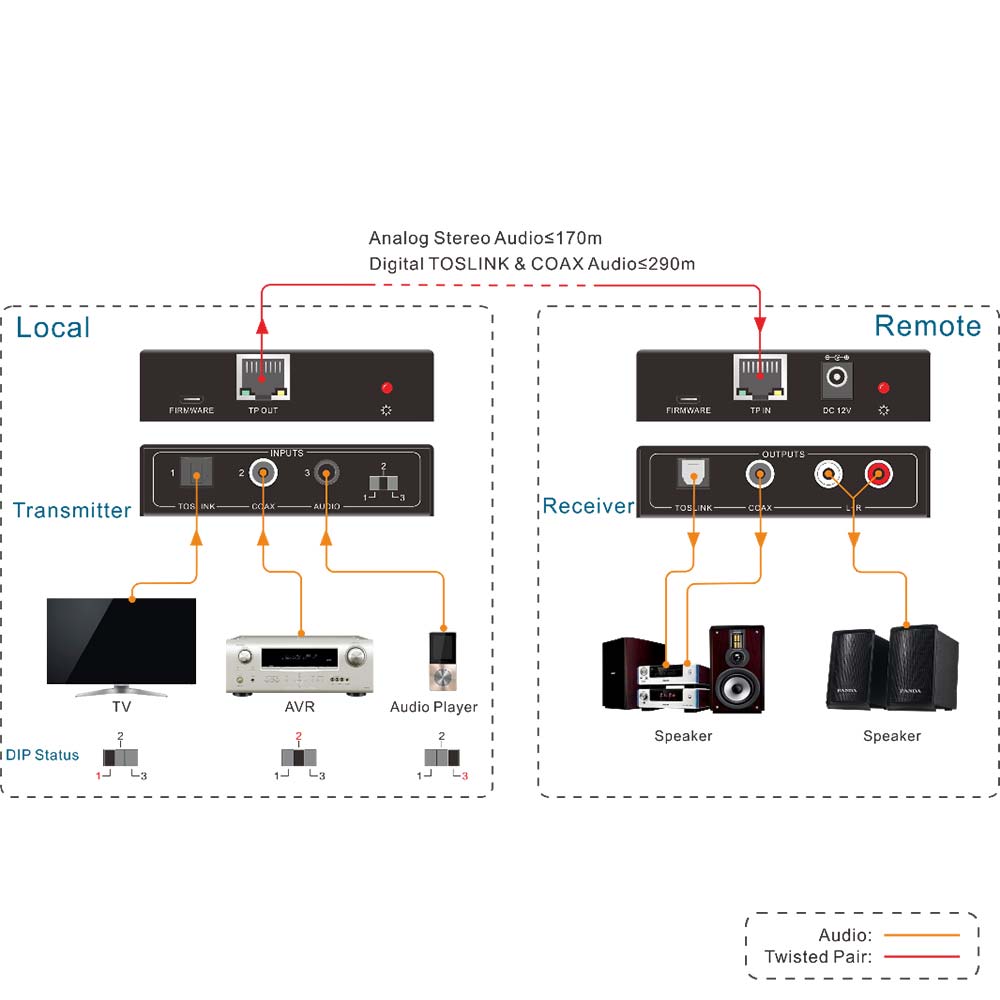

Dieses Analog & Digital Audio Extender Set wurde entwickelt, um analoge Stereo-Audiosignale und optische/ koaxiale digitale Audiosignale über ein CATx-Kabel zu verlängern. Der Audio Extender AU−290X verlängert ein analoges Stereo-Audiosignal bis zu 170m und ein optisches/ koaxiales digitales Audiosignal bis zu 290m über Standard-CAT-Kabel und gibt das empfangene Audiosignal gleichzeitig an allen drei Audioausgängen (Optisch, Koaxial und Analog-Stereo) aus. Dabei werden am Sender eingehende digitale Audiosignale in analoge Signale und eingehende analoge Audiosignale in digitale Audiosignale umgewandelt.
Audio−über−CATx Sender (AU−290XT) | Audio−über−CATx Empfänger (AU−290XR) | |
---|---|---|
Audio Anschlüsse | ||

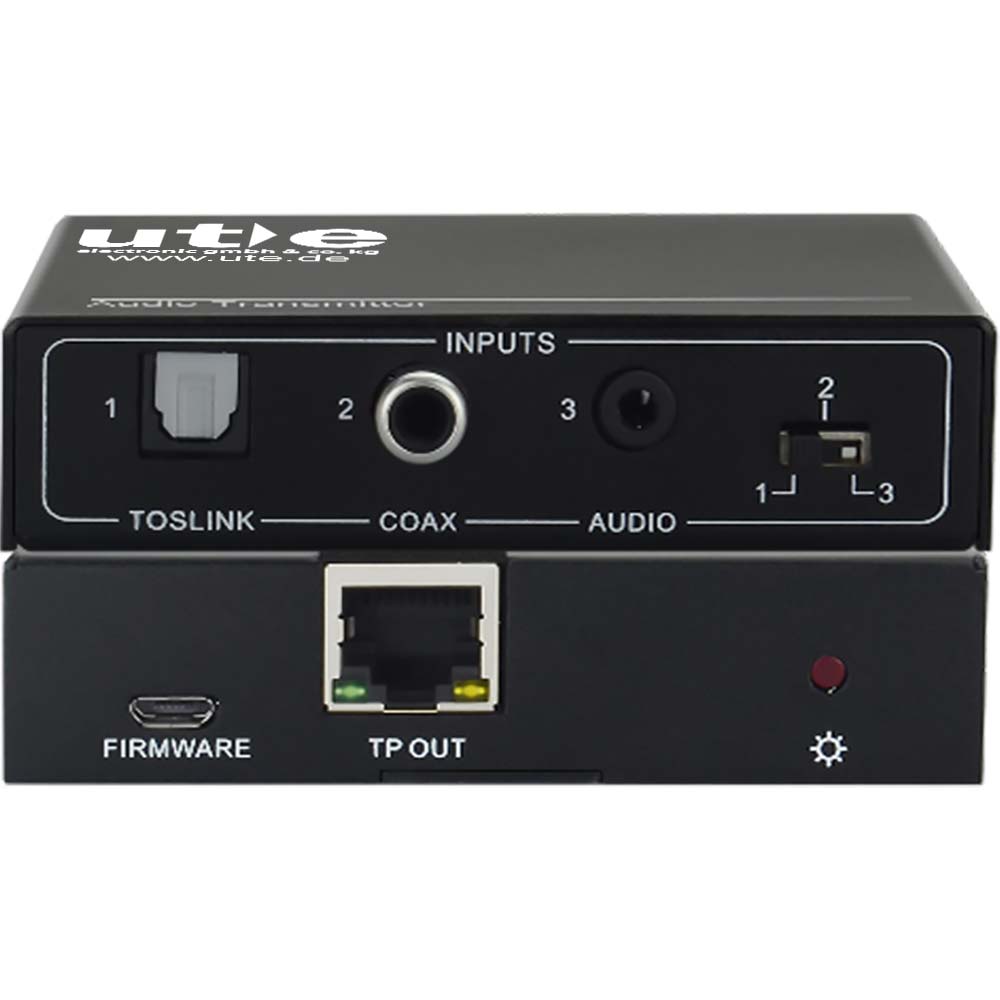

Audio Eingänge | 1x Toslink 1x RCA Coax 1x 3,5mm Klinkenbuchse (Stereo Audio) |
1x RJ45-Buchse (Audio−via−CAT) |

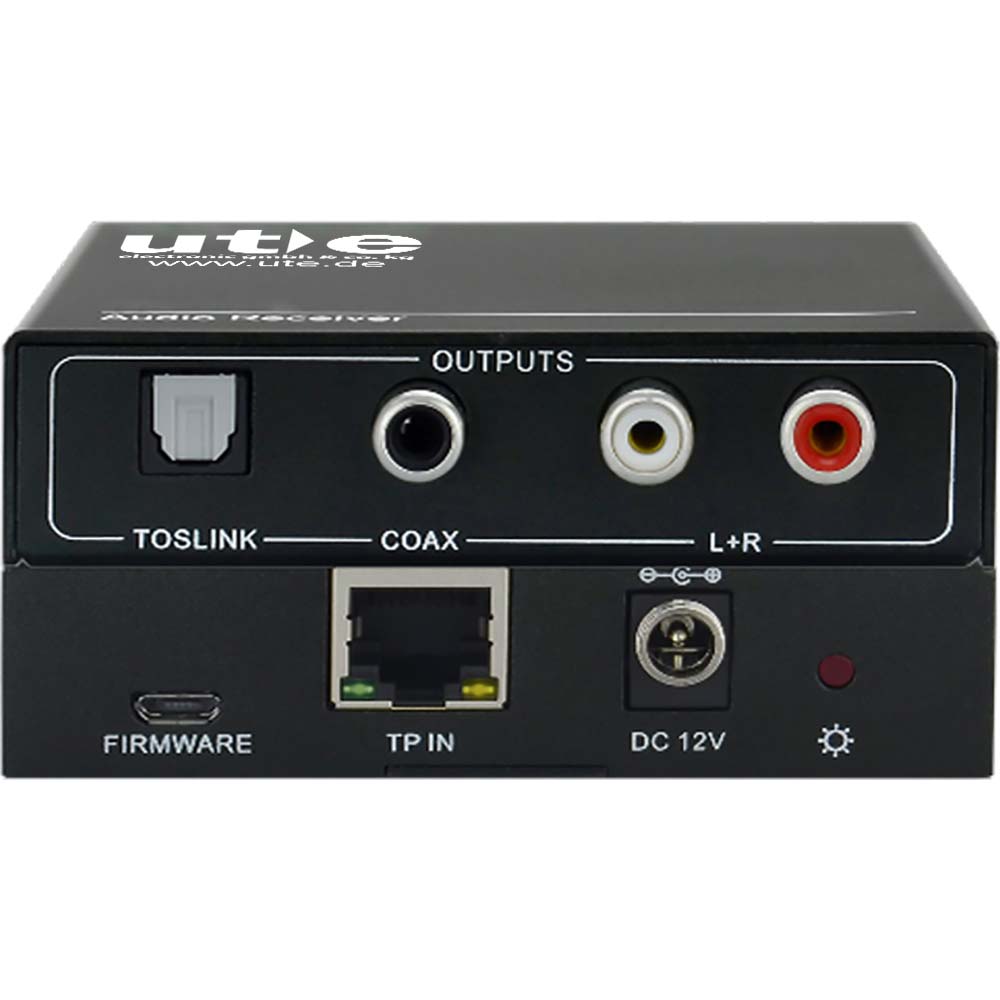

Audio Ausgänge | 1x RJ45-Buchse (Audio−via−CAT) | 1x Toslink 1x RCA Coax 1x 3,5mm Klinkenbuchse (Stereo Audio) → Gleichzeitige Audioausgabe an allen drei Ausgängen |
Unterstützte Audioformate | ||
TOSLINK | PCM, Dolby, DTS | |
COAX | PCM, Dolby, DTS | |
L/R Audio | Stereo | |
Audio Allgemein | ||
Audio Signaltypen | Analog & Digital Audio | |
Audiokanäle | TOSLINK: 2.0 ~ 7.1 COAX: 2.0 ~ 7.1 |
|
Frequenzgang | 20Hz ~ 20kHz, ±3dB an allen Audio Anschlüssen |
|
Sample Rate | TOSLINK: 48k/96k/192k 16bit/18bit/24bit COAX: 48k/96k/192k 16bit/18bit/24bit |
|
Übertragungsdistanz | ||
Stereo Audio | bis zu 170m über ein CATx-Kabel | |
TOSLINK | bis zu 290m über ein CATx-Kabel | |
COAX | bis zu 290m über ein CATx-Kabel | |
Sonstige Anschlüsse | ||
Firmware Update | 1x Micro USB-Port | 1x Micro USB-Port |
Stromversorgung | ||
Stromversorgung | via PoC | über externes Netzteil (DC 12V, 1A) [im Liefereumfang enthalten] |
Netzteil | -- | Eingang: 100VAC~240VAC, 50/60Hz Ausgang: DC 12V, 1A |
Leistungsaufnahme | 2,5W (max.) für das gesamte System |
|
Umgebungsbedingungen | ||
Betriebstemperatur | 0°C ~ 40°C | |
Lagertemperatur | −10°C ~ +50°C | |
Luftfeuchte | 10% bis 90% releative Luftfeuchtigkeit, nicht kondensierend | |
Physische Eigenschaften | ||
Abmessungen (BxHxT) | 88 x 21,5 x 80 mm | 88 x 21,5 x 80 mm |
Gewicht (netto) | ca. 110g | ca. 120g |
Gehäuse | Metall | Metall |
Garantie | ||
Herstellergarantie | 2 Jahre Herstellergarantie |
