4K HDBaseT HDMI Extender Set mir bidirektonaler IR-Übertragung und CEC
Dieses Produkt ist End of Life (EOL) und wurde von AVENVIEW vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

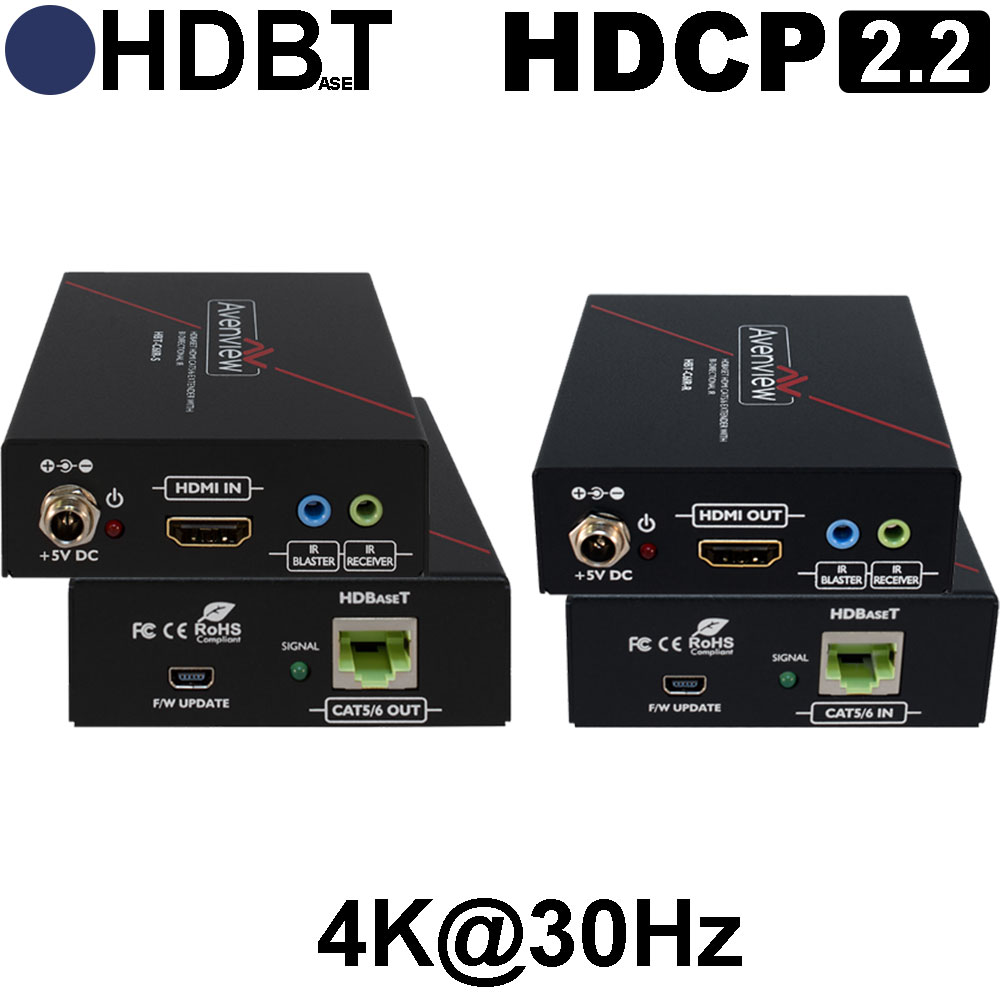

Das 4K HDMI HDBaseT Verlängerungssystem Avenview HBT−C6IR−SET besteht aus einem HDBT-HDMI-Sender (HBT−C6IR−S) und einem HDBT-HDMI-Empfänger (HBT−C6IR−R). Mit dem HDMI-HDBT-Extender Set HBT−C6IR−SET von Avenview können Sie, dank HDBaseT Lite-Technologie, (ultra)hochauflösende AV- und Infrarot-Signale über ein einzelnes CAT5/CAT6 übertragen.
Das 4K HDMI HDBaseT Extender-System HBT−C6IR−SET von Avenview unterstützt folgende Video-, Audio- und Datensignale:
Dieser 4K HDMI HDBaseT Extender wurde entwickelt, um das HDMI-Signal TMDS und HDCP kompatibeler Video-/ Audioquellen, über ein einzelnes Twisted-Pair-Kabel CAT5/6 bis zu 60m zu Ihren HDMI- oder DVI-Monitoren zu verlängern.

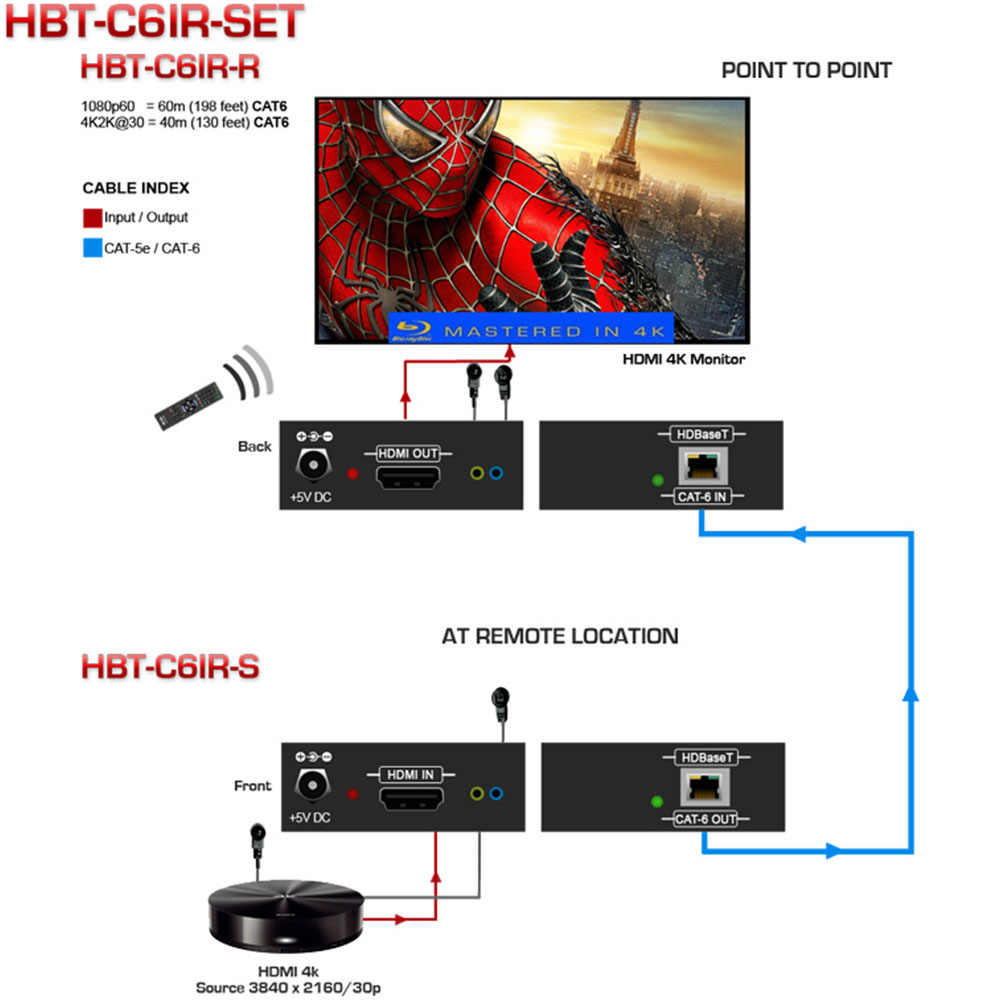

Der HDMI-HDBT-Sender HBT−C6IR−S ist so konzipiert, dass er die eingehenden HDMI/ DVI-Video-/ Audio-/ Datensignale mit IR-Steuerpaketen erfasst und beide Signale über ein einzelnes CAT5/6-Kabel überträgt (10G-Übertragung). Der HDMI-HDBT-Sender HBT−C6IR−R ist in diesem HDBaseT-System von Avenview dafür verantwortlich das via CAT-Kabel ankommende Signal zurück zu wandeln und das übertragene HDMI-Signal und das rekonstruierte IR-Signal wieder auszugeben.
| HDM-C6IR-S HDMI-HDBaseT Sender | HDM-C6IR-R HDMI-HDBaseT Empfänger | |
|---|---|---|
| Anschlüsse | ||
| Eingänge | 1x HDMI Buchse (Typ A, 19-polig) 1x IR In (3,5mm Klinkenbuchse) 1x Mini USB |
1x RJ45 Buchse 1x IR In (3,5mm Klinkenbuchse) 1x Mini USB |
| Ausgänge | 1x RJ45 (HDBaseT) 1x IR Out (3,5mm Klinkenbuchse) |
1x HDMI Buchse (Typ A, 19-polig) 1x IR Out (3,5mm Klinkenbuchse) |
| Video Allgemein | ||
| HDMI-Kompatibilität | HDMI mit HDBaseT Technologie (Lite Version) | |
| HDCP kompatibel | √ (HDCP2.2) | √(HDCP2.2) |
| EDID | √ (EDID Bypass) | √ (EDID Bypass) |
| Videobandbreite | Single-Link 340MHz — 10,2Gbps | |
| Auflösungen (Eingang/Ausgang) | 480i, 480p, 720p, 1080i, 1080p, 4K@30 | |
| Reichweite | Full HD: (1080p) - 60m (CAT5e/6) 4K @30: (3840x2160) - 40m (CAT6) |
|
| Audio | ||
| Audio Unterstützung | Verlustfreie Mehrkanal-Audioformate (DTS-HD-Masteraudio, Dolby TrueHD, Dolby True HD) |
|
| Durchleitung Steuersignale | ||
| IR | Unterstützt 20~60KHz IR Geräte | |
| RS232 | -- | |
| Sonstiges | ||
| ESD Protection | [1] Human body model — ±15kV [air-gap discharge] & ±8kV [contact discharge] [2] Core chipset — ±8kV |
|
| Strom | ||
| Stromversorgung | über externe Netzteile (im Lieferumfang enthalten) | |
| 5VDC, 4A | 5VDC, 4A | |
| Leistungsaufnahme | 3W (max.) | 7W (max.) |
| Umgebungsbedingungen | ||
| Betriebstemperatur | 0°C ~ 60°C | 0°C ~ 60°C |
| Lagertemperatur | -20°C ~ 60°C | -20°C ~ 60°C |
| Luftfeuchte | 20% bis 90% relative Luftfeuchtigkeit, nicht kondensierend (Betrieb & Lagerung) |
|
| Physische Eigenschaften | ||
| Abmessungen (LxBxH) | 3" x 3.5" x 1" | 3" x 3.5" x 1" |
| Gewicht | 0.3 lbs | 0.3 lbs |
