Dieses Produkt ist End of Life (EOL) und wurde von GUDE vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

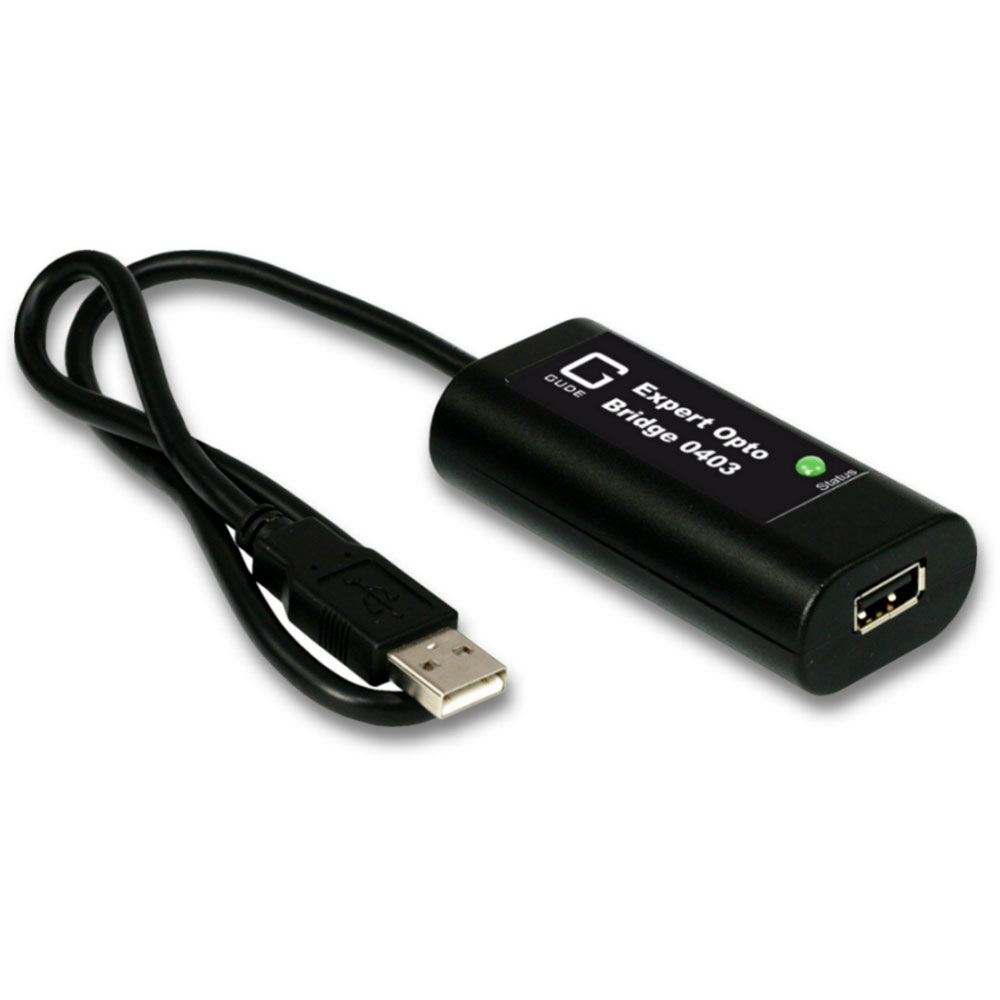

Die Expert Opto Bridge 0403 von GUDE ist eine optische Brücke/ ein Optokoppler für die USB-Schnittstelle. Dieser USB-Schnittstellenisolator/ USB-Übertrager ermöglicht einen Überspannungsschutz durch galvanische Trennung des PCs von Geräten mit USB Schnittstelle.
Der USB-/USB-Übertrager mit galvanischer Trennung Expert Opto Bridge 0403 verfügt über eine integrierte LED, die Aufschluss über den Funktionsstatus gibt.
Der Optokoppler GUDE EOB 0403 bietet Schutz vor einer Vielzahl Störungen
Der GUDE EOB 0403 wird immer dann eingesetzt, wenn die USB Devices und USB-Ports voneinander galvanisch getrennt (elektrisch isoliert) sein müssen. So wird der GUDE Expert OptoBridge 0403 beispielsweise
verwendet.
Tabellarische Darstellung der Technischen Daten des Schnittstellenisolators für USB-Schnittstellen | |
---|---|
Anschlüsse | |
Anschluss PC | 1x Kabel mit Stecker USB-A |
Anschluss Gerät | 1x USB-A-Buchse |
Stromeingang | 1x USB-mini-B-Buchse für Speisung durch optionales Steckernetzteil GUDE 7900 Nur USB-Devices über 100 mA bis 500 mA notwendig! |
Strom | |
Spannungsversorgung | Speisung durch den USB-Host |
Versorgung des angeschlossenen USB-Devices | USB-Devices bis 100 mA durch den USB-Host USB-Devices über 100 mA bis 500 mA über externes Steckernetzteil GUDE 7900 |
Überspannungsschutz | |
Schutz-Prinzip | Optokoppler Überspannungsschutz durch galvanische Trennung |
Isolationsspannung | max. 2500 V |
Datenübertragung | |
USB-Spezifikation | USB 1.1 Low Speed Modus (1,5 Mbit/s) und USB 2.0 Full Speed Modus (12 Mbit/s) |
Umgebungsbedingungen | |
Betriebstemperatur | 0 - 50 °C |
Lagertemperatur | -20 - 70 °C |
Luftfeuchte | 0% bis 95 % relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Gehäuse | Kunststoff |
Abmessungen (LxHxT) | 78 x 22 x 37 mm |
Gewicht | ca. 55 g |
Kabellänge | ca. 40 cm |
