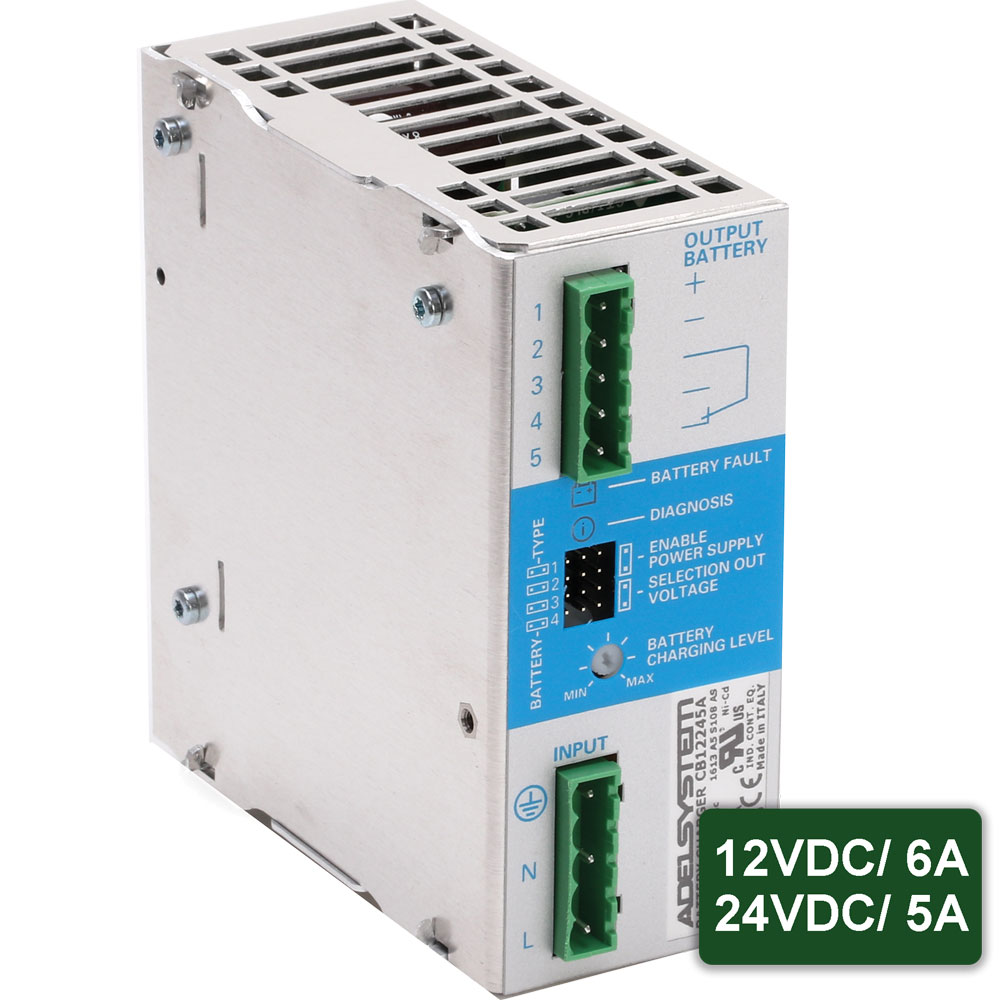

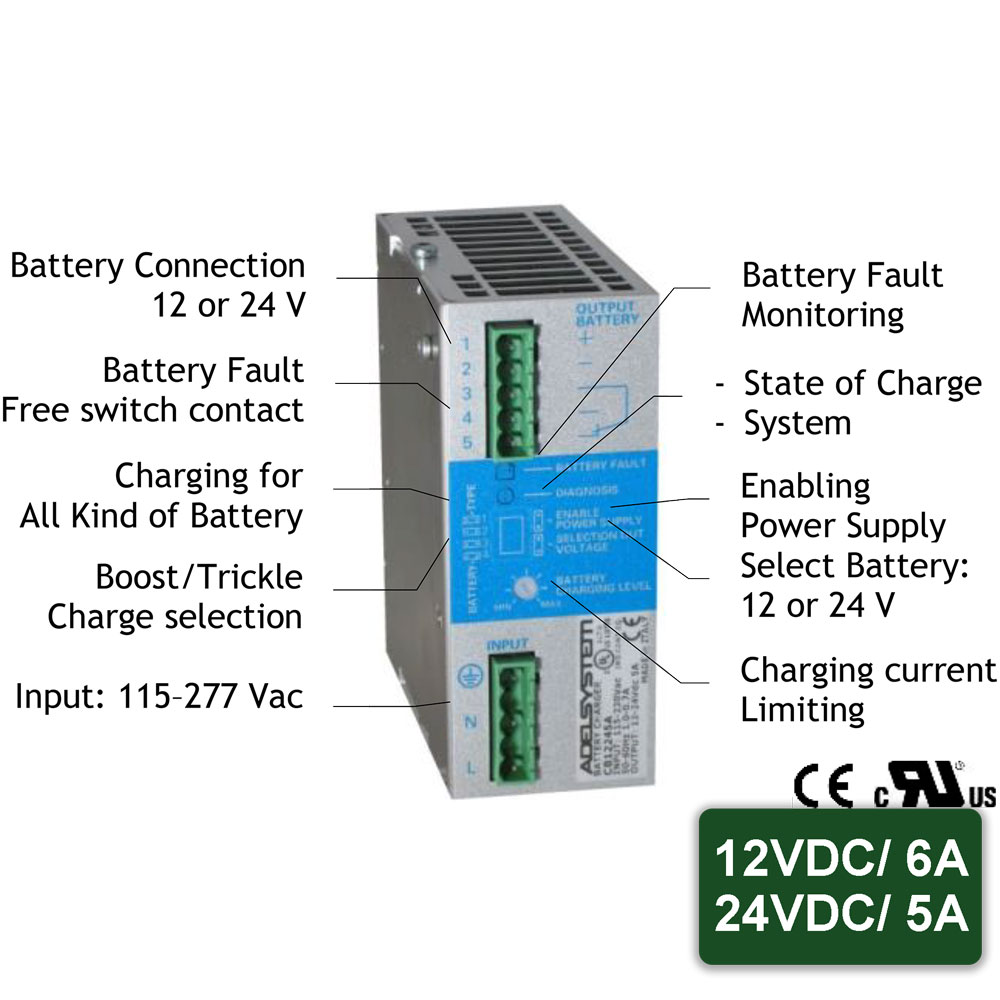

12V/ 24VDC, 6A/ 5A Batterie Lade- & Testgerät mit ADELSystems Battery Care
Dieses Produkt ist End of Life (EOL) und wurde von ADEL system vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Als Nachfolger hat ADEL system folgendes Produkt bekannt gegeben:
Wenn Sie Fragen zum Nachfolger haben oder eine kostenlose Beratung bezüglich anderer Alternativprodukte wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.
Technische Daten des Battery Charger mit wählbarer Ausgangsspannung (12V DC, 6A oder 24V DC, 5A Ausgang) zur Montage auf Hutschienen | ||
---|---|---|
Eingang | ||
Nominale Eingangsspannung (2xVac) | einphasig, 115 - 230 - 277 V AC | |
Spannungsbereich | 90 - 305 V AC | |
Eingangsstrom (Vn und In Last) I2t | ≤ 16 A ≤ 5 msec. | |
Fequenz | 47 - 63 Hz ±6% | |
Eingangsstrom (115–230Vac) | 2,4 - 1,2 A | |
Interne Sicherung | 4A | |
Externe Sicherung | 10A | |
Ausgangsdaten | ||
Nominale Ausgangsspannung (Vn) | 12 V DC oder 24 V DC per Jumper wählbar | |
Stromstärke (In) | 12V DC | 6A |
24V DC | 5A | |
Effizienz (50% von In) | > 90% | |
Kurzschluss Schutz | √ (ja) | |
Überlastsschutz | √ (ja) | |
Überhitzungsschutz | √ (ja) | |
Verpolungsschutz | √ (ja) | |
Netzteilfunktion | √ (ja) | |
Batterieausgang (Ausgang des Batterieladers) | ||
Nominale Ladespannung | 12 V DC oder 24 V DC per Jumper wählbar | |
Schnellladespannung (Typ. bei In) | 12V DC | 14,4 Vdc |
24V DC | 28,8 Vdc | |
Maximale Dauer der Schnellladung (Typ. bei In) | 15 Stunden | |
Minimale Dauer der Schnellladung (Typ. bei In) | 4 Minuten | |
Normale Ladung/ Erhaltungsladung (Typ. bei In) | 12V DC | 13,75 Vdc |
24V DC | 27,5 Vdc | |
Wiederherstellungsladung | 12V DC | 3-8 Vdc |
24V DC | 6-18 Vdc | |
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) | 20 ÷ 100% / Ibatt | |
Maximaler Ladestrom (Ibatt) | 12V DC | 6A ±5% |
24V DC | 5A ±5% | |
Batterietyp wählbar | √ (ja, mit Jumpern) | |
Ruhestrom | ≤ 5mA | |

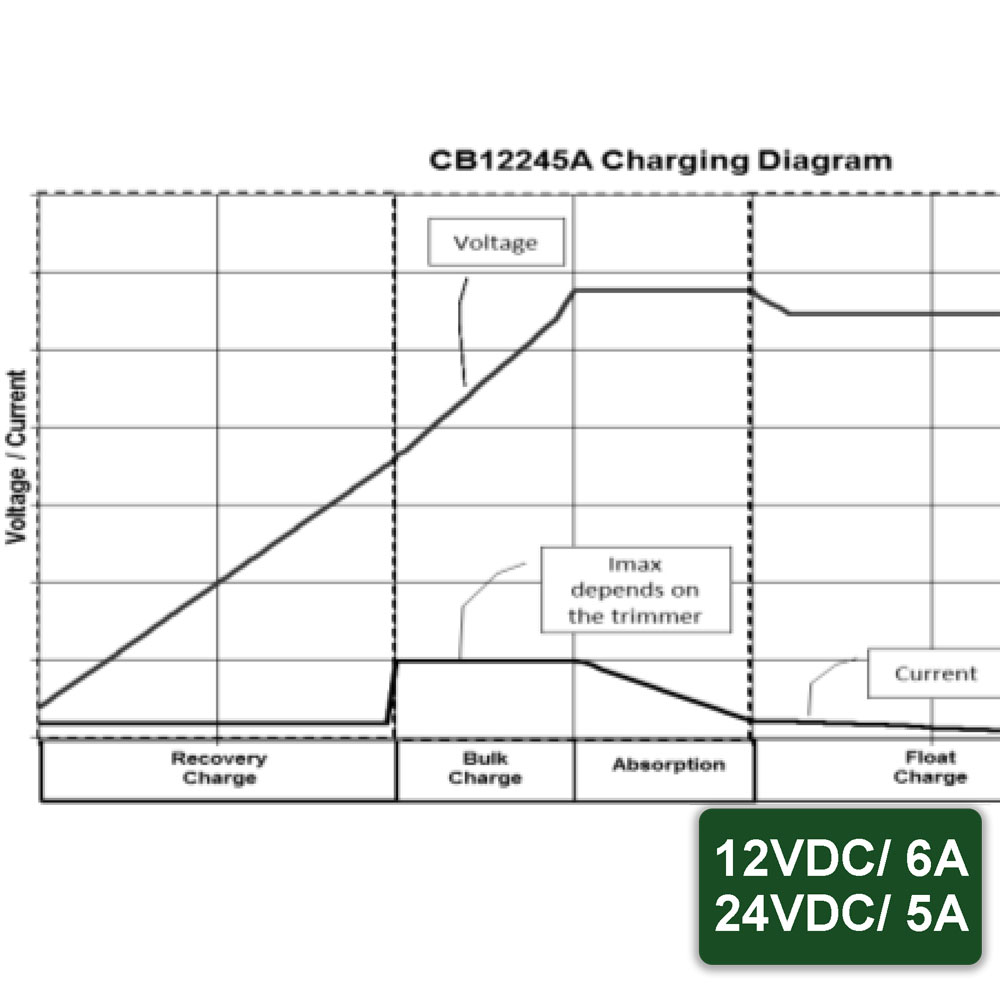

Automatische Ladekurve | IUoUo, automatisch, 3 Stufen | |
Erkennen von Kurzschlüssen | √ (ja) | |
Allgemeine Daten | ||
Isolationsspannung (IN/OUT) | 3000 Vac | |
Isolationsspannung (IN/PE) | 1605 Vac | |
Isolationsspannung (OUT/PE) | 500Vac | |
Betriebsdauer [MTBF] (IEC 61709) | > 300.000 Stunden | |
Signal Ausgang (Relay) | ||
Haupt- oder Notstromversorgung | √ (ja) | |
Niedriger Batteriestatus und | √ (ja) | |
Batteriefehler | √ (ja) | |
Umgebungsbedingungen | ||
Betriebstemperatur | −25°C bis +70°C | |
Lagertemperatur | −40°C bis +85°C | |
Luftfeuchte | bis 95% relative Luftfeuchtigkeit (bei 25°C) | |
Kühlung | automatisch | |
Physische Eigenschaften | ||
Abmessungen (BxHxT) | 45x110x105 mm | |
Schutzklasse (EN/IEC 60529) | IP20 | |
Anschlussart | Anschlussklemmen/ Schraubklemmen | |
2,5mm (24–14AWG) | ||
Gewicht | ca. 0,3kg | |
Zulassungen | ||
CE |
Technische Daten des Battery Charger mit wählbarer Ausgangsspannung (12V DC, 6A oder 24V DC, 5A Ausgang) zur Montage auf Hutschienen | ||
---|---|---|
Eingang | ||
Nominale Eingangsspannung (2xVac) | einphasig, 115 - 230 - 277 V AC | |
Spannungsbereich | 90 - 305 V AC | |
Eingangsstrom (Vn und In Last) I2t | ≤ 16 A ≤ 5 msec. | |
Fequenz | 47 - 63 Hz ±6% | |
Eingangsstrom (115–230Vac) | 2,4 - 1,2 A | |
Interne Sicherung | 4A | |
Externe Sicherung | 10A | |
Ausgangsdaten | ||
Nominale Ausgangsspannung (Vn) | 12 V DC oder 24 V DC per Jumper wählbar | |
Stromstärke (In) | 12V DC | 6A |
24V DC | 5A | |
Effizienz (50% von In) | > 90% | |
Kurzschluss Schutz | √ (ja) | |
Überlastsschutz | √ (ja) | |
Überhitzungsschutz | √ (ja) | |
Verpolungsschutz | √ (ja) | |
Netzteilfunktion | √ (ja) | |
Batterieausgang (Ausgang des Batterieladers) | ||
Nominale Ladespannung | 12 V DC oder 24 V DC per Jumper wählbar | |
Schnellladespannung (Typ. bei In) | 12V DC | 14,4 Vdc |
24V DC | 28,8 Vdc | |
Maximale Dauer der Schnellladung (Typ. bei In) | 15 Stunden | |
Minimale Dauer der Schnellladung (Typ. bei In) | 4 Minuten | |
Normale Ladung/ Erhaltungsladung (Typ. bei In) | 12V DC | 13,75 Vdc |
24V DC | 27,5 Vdc | |
Wiederherstellungsladung | 12V DC | 3-8 Vdc |
24V DC | 6-18 Vdc | |
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) | 20 ÷ 100% / Ibatt | |
Maximaler Ladestrom (Ibatt) | 12V DC | 6A ±5% |
24V DC | 5A ±5% | |
Batterietyp wählbar | √ (ja, mit Jumpern) | |
Ruhestrom | ≤ 5mA | |
Automatische Ladekurve | IUoUo, automatisch, 3 Stufen | |
Erkennen von Kurzschlüssen | √ (ja) | |
Allgemeine Daten | ||
Isolationsspannung (IN/OUT) | 3000 Vac | |
Isolationsspannung (IN/PE) | 1605 Vac | |
Isolationsspannung (OUT/PE) | 500Vac | |
Betriebsdauer [MTBF] (IEC 61709) | > 300.000 Stunden | |
Signal Ausgang (Relay) | ||
Haupt- oder Notstromversorgung | √ (ja) | |
Niedriger Batteriestatus und | √ (ja) | |
Batteriefehler | √ (ja) | |
Umgebungsbedingungen | ||
Betriebstemperatur | −25°C bis +70°C | |
Lagertemperatur | −40°C bis +85°C | |
Luftfeuchte | bis 95% relative Luftfeuchtigkeit (bei 25°C) | |
Kühlung | automatisch | |
Physische Eigenschaften | ||
Abmessungen (BxHxT) | 45x110x105 mm | |
Schutzklasse (EN/IEC 60529) | IP20 | |
Anschlussart | Anschlussklemmen/ Schraubklemmen | |
2,5mm (24–14AWG) | ||
Gewicht | ca. 0,3kg | |
Zulassungen | ||
CE |
