Dieses Produkt von PTN Electronics wurde vom europäischen Markt genommen und wird von der U.T.E. jetzt unter einem neuen Produktnamen vertrieben.

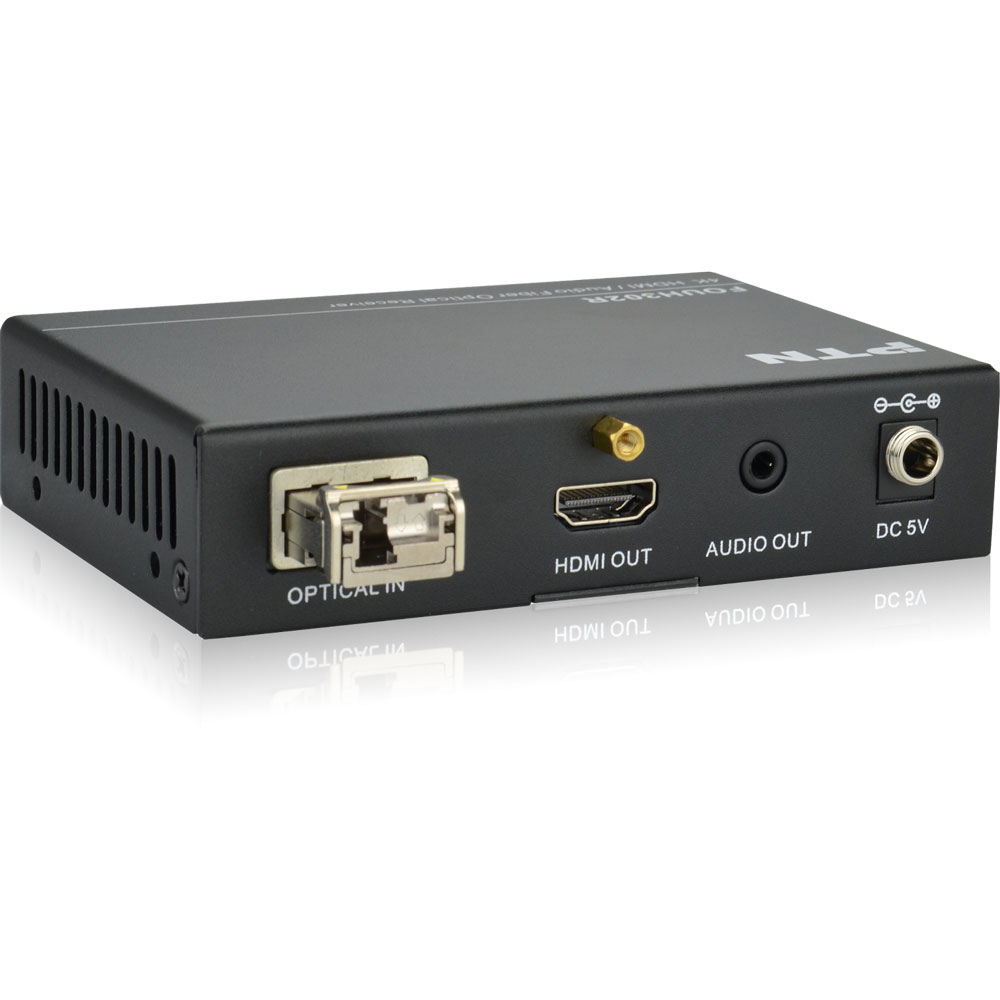

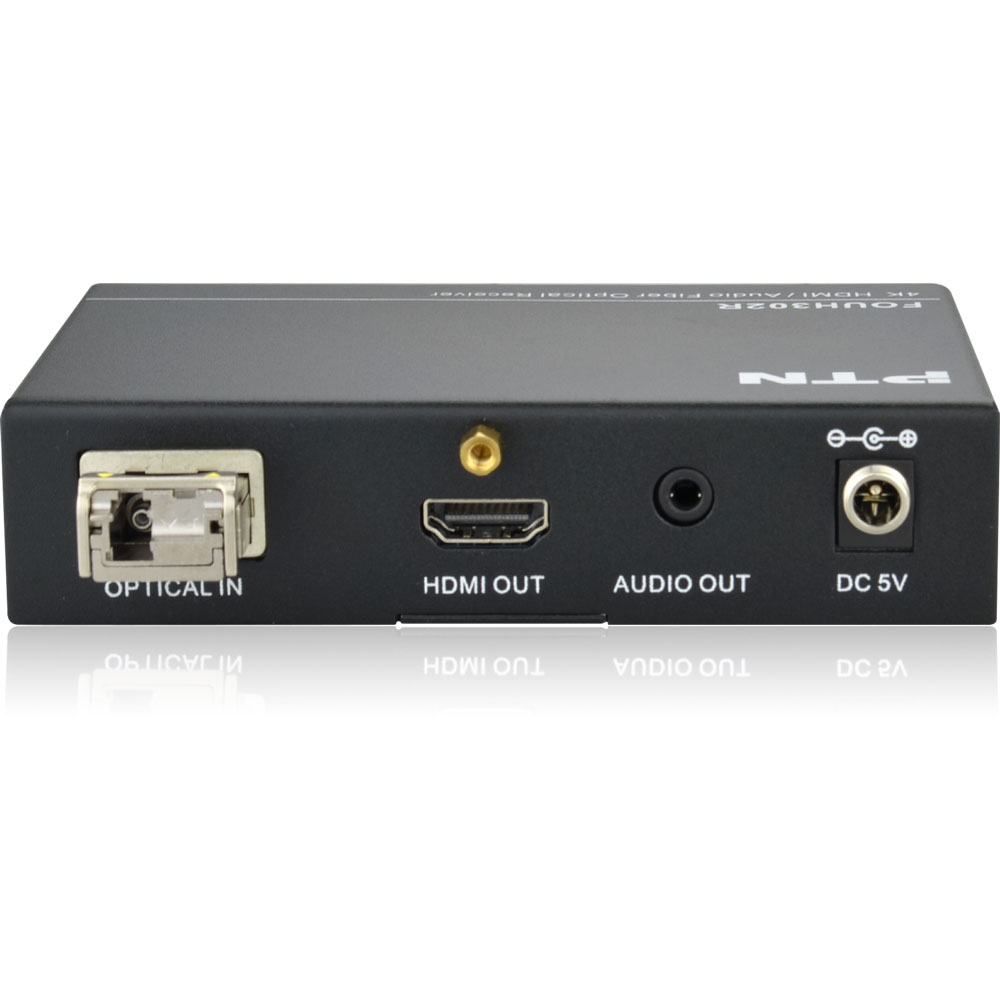

Der professionelle 4K HDMI / Audio LWL Empfänger FOUH302R von PTN besitzt einen HDMI-Anschluss, eine analoge Audioschnittstelle und einem Glasfaseranschluss.
Über den Glasfaseranschluss empfängt der PTN FOUH302R FiberOptic-Signale über einen Lichtwellenleiter (Single-mode oder Multimode-Fasern) und wandelt die eingehenden Signale wieder in HDMI- und analoge Audio-Signale und stellt diese an den entsprechenden Ausgängen bereit.
EDID -Management über den Transmitter
Der Sender des 4K Glasfaser Extender-Sets FOUH302 besitzt einen 4-Pin-EDID DIP-Schalter über den Sie Zugriff auf das leistungsfähige EDID-Management haben. Eine ausführliche Erläuterung bzgl. der EDID-Daten finden Sie in der Bedienungsanleitung des Senders FOUH302T.
Analog Audio Embedding über den Transmitter
Das leistungsfähige und professionelle 4K HDMI / Audio LWL Extender-Set FOUH302 von PTN bietet am Transmitter die Möglichkeit über Audio DIP-Switcher zwischen Embedded HDMI-Audio und eines externen Audiosignal zuwählen. Eine ausführliche Erläuterung bzgl. des Audio DIP-Schalters finden Sie in der Bedienungsanleitung des Senders FOUH302T.
FOUH302R: 4K HDMI FiberOptic Receiver mit analog Audio De-Embedding
Der Receiver FOUH302R besitzt einen internen Audio-De-Embedder und koppelt das Embedded HDMI-Audio-Signal aus dem HDMI-Signal aus, so dass es sowohl am HDMI-Ausgang wie auch dem analogen Audio-Ausgang abgegriffen und wiedergegen werden kann. Dieses erleichtert bzw. ermöglicht den Anschluss externer/ zusätzlicher Lautsprecher oder eines Audioverstärkers.

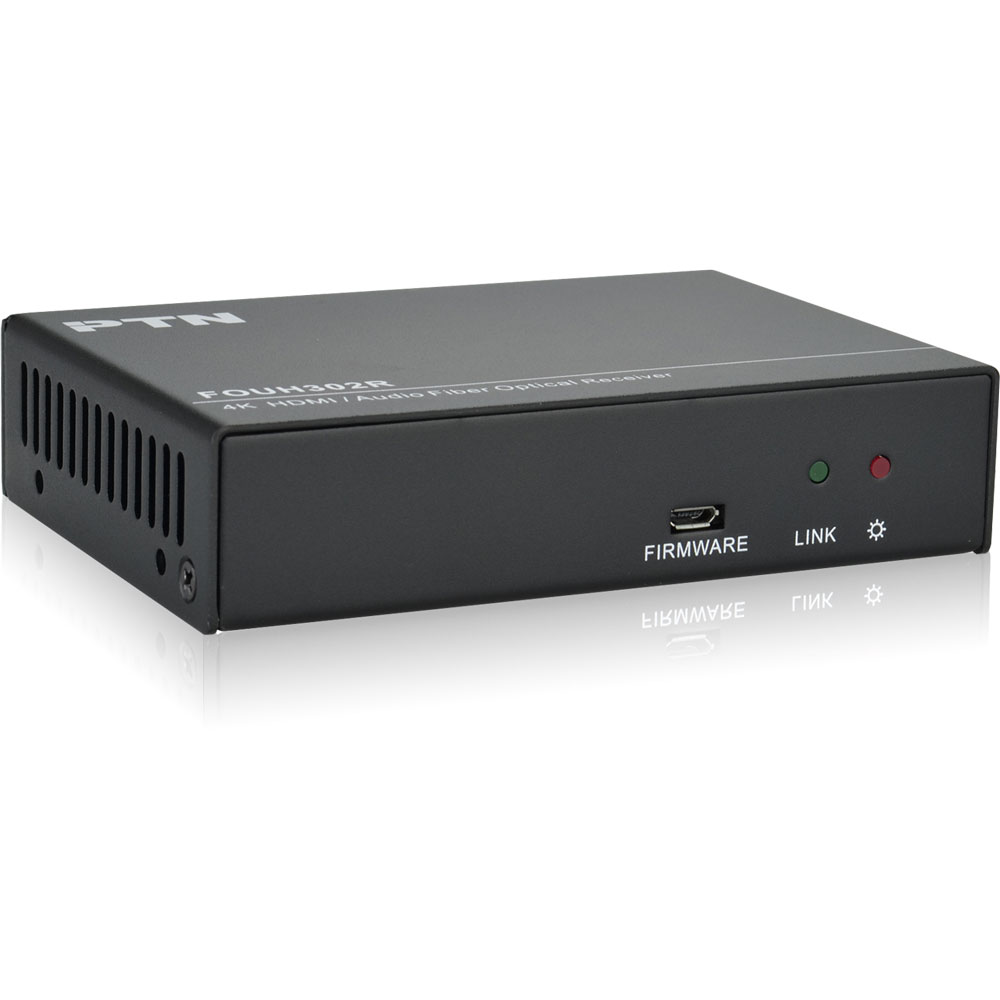

FOUH302R: Firmware Update via USB
Um für zukünftige Anforderungen gewappnet zu sein, kann die Firmware des FOUH302R jederzeit aktualisiert werden, so kann PTN diesen Receiver jederzeit Ihren Bedürfnissen anpassen oder Sie können weitere Zusatz-Funktion erhalten.
Dazu können Sie die Firmware des PTN FOUH302R einfach über USB aktualisieren. Eine ausführliche Erläuterung bzgl. des Firmware Updates finden Sie in der im Lieferumfang enthaltenen Bedienungsanleitung.
Unterstützte Video Formate des FOUH302R von PTN
Auflösung | HDMI | DVI |
---|---|---|
480i | √ | √ |
480p | √ | √ |
576i | √ | √ |
576p | √ | √ |
720p | √ | √ |
1080i | √ | √ |
1080p | √ | √ |
4K x 2K | √ | |
1080p 3D @ 60Hz | √ |
Technische Daten des 4K Ultra-HD HDMI/ Audio via Glasfaser Empfängers FOUH302R | |
---|---|
Eingänge | |
Eingänge | 1x Fiber |
Anschlüsse | 1x XFP Fiber Connector |
Eingangssignal | Fiber |
Ausgänge | |
Ausgänge | 1x HDMI 1x Analog Audio (Stereo) |
Anschlüsse | 1x HDMI Buchse 1x 3,5 mm Klinkenbuchse (Stereo Audio) |
Ausgangssignal | HDMI (DVI kompatibel), Stereo Audio & PCM |
Sonstiges | |
Fiber Module | Single Mode Fiber Optic Module Multimode Fiber Optic Module |
Bittiefe | 8,10,12 bit |
HDCP | Kompatibel mit HDCP Verwendet die DVI und HDMI Standards |
Standards | HDMI 1.4, DVI 1.0, HDCP 1.4 |
Optical Fiber Module | |
Optical Fiber und Übertragungsreichweite | 1 km (maximal, Single-Mode Galsfaser, passend für Single Mode Fiber Optic Module) 300 m (maximal, OM3 Multimode Glasfaser) |
Auflösung über Fiber | Unterstützut Auflösungen bis 4Kx2K |
Fiber Connector | LC Fiber Connector |
Datenrate | 10,2 Gbit/s (max.) |
Strom | |
Stromversorgung | über externes Netzteil (im Lieferumfang enthalten) |
Netzteil | Input: AC 100~240V, 50~60Hz Output: DC 5V 1A |
Leistungsaufnahme | 2,7 W (maximal) |
Umgebungsbedingungen | |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit |
Betriebstemperatur | 0℃ bis 45℃ |
Physische Eigenschafften | |
Gehäuse | Metall |
Abmessungen (BxHxT) | 120 x 32 x 80 mm |
Gewicht | ca. 240g (0,24 kg) |
Unterstützte Video Formate des FOUH302R von PTN
Auflösung | HDMI | DVI |
---|---|---|
480i | √ | √ |
480p | √ | √ |
576i | √ | √ |
576p | √ | √ |
720p | √ | √ |
1080i | √ | √ |
1080p | √ | √ |
4K x 2K | √ | |
1080p 3D @ 60Hz | √ |
Passende FiberOptic Module für den PTN FOUH302R sind optional erhältlich. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E., dieser berät Sie kostenlos bei der Wahl des richtigen LWL-Moduls.
