4K 9G DisplayPort HDBT Verlängerung

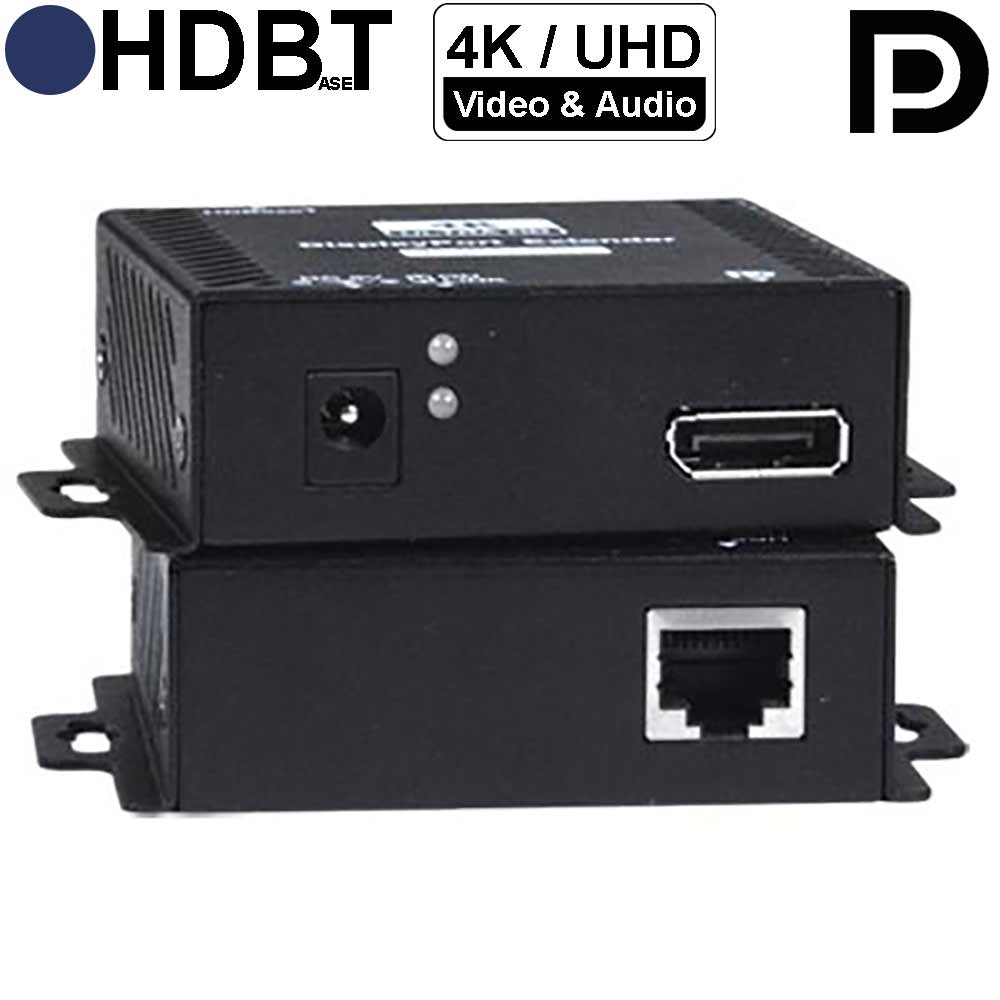

Der XTENDEX 4K DisplayPort HDBaseT Extender ST-C6DP4K-131 von NTI besteht aus einen DP-HDBT-Sender und einem DP-HDBT-Empfänger und überträgt unkomprimierte digitale UltraHD 4Kx2K DisplayPort Video- und Audiosignale über ein einziges CAT6a/7 Kabel.
Das aus einer lokalen und einer remote Einheit bestehende Video Extender Set ST-C6DP4K-131 bietet Ihnen die Möglichkeit einen Bildschirm mit DP-Eingang bis zu 40m entfernt von der DisplayPort-Quelle entfernt aufzustellen. Dank der verwendeten HDBaseT-Technologie werden die DisplayPort Video- und Audiosignale unkomprimiert und mit Auflösungen bis UHD bzw. 4K übertragen.

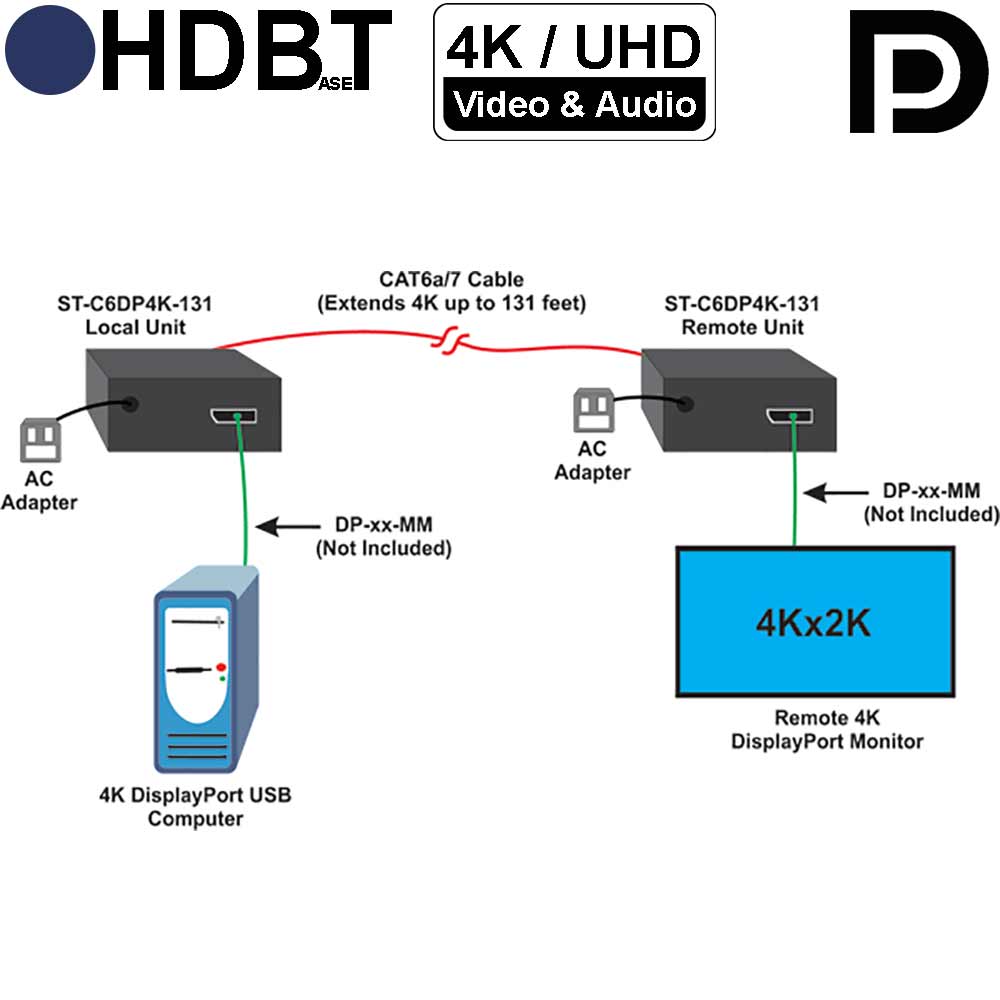

Die lokalen Einheit des 4K DP Extender Sets XTENDEX® ST-C6DP4K-131 wir mit einem DisplayPort-Kabel direkt an die DisplayPort-Quelle angeschlossen, die entfernte/ remote Einheit wird (ebenfalls via DisplayPort-Kabel) mit der DisplayPort-Senke/ dem DP-Display verbunden.
CAT-Kabel zur DP-Signalübertragung via HDBaseT
Damit die DisplayPort-Siganle via HDBaseT zwischen dem DP-Sender und dem DP-Empfänger übertragen werden können ist es notwendig den Sender und den Empfänger mit einem CAT-Kabel zu verbinden.
Die Übertragung der DisplayPort-Signale über das CAT-Kabel erfolgt hierbei unkomprimiert!
4K 9G DisplayPort HDBT Verlängerung
Lokale Einheit (DP-Sender)
Remote-Einheit (DP-Empfänger)
Unterstützte Videoauflösungen der 4K DisplayPort Verlängerung ST-C6DP4K-131
Maximale Reichweite zur DP-Signalübertragung via HDBaseT
Stromversorgung der lokalen und remote DP-Extender-Einheiten
Abmessungen des DP-HDBT-Senders und des DP-HDBT-Empfängers
Umgebungsbedingungen
Regulatorische Genehmigung
Garantie
4K 9G DisplayPort HDBT Verlängerung
Kabellängen und Auflösung zur Übertragung der DisplayPort-Signale via HDBaseT | ||
---|---|---|
Kabel | Entfernung | Maximale Auflösung |
CAT5e/6 | 35 m | 3840x2160 und 4096x2160 bei 30Hz 4:4:4; 1080p bei 60Hz |
60 m | 1080p bei 60Hz | |
CAT6a/7 | 40 m | 3840x2160 und 4096x2160 bei 30Hz 4:4:4; 1080p bei 60Hz |
70 m | 1080p bei 60Hz |
