18G HDMI Up- und Downscaler - 4K @60Hz 4:4:4 − 640x480 @60Hz

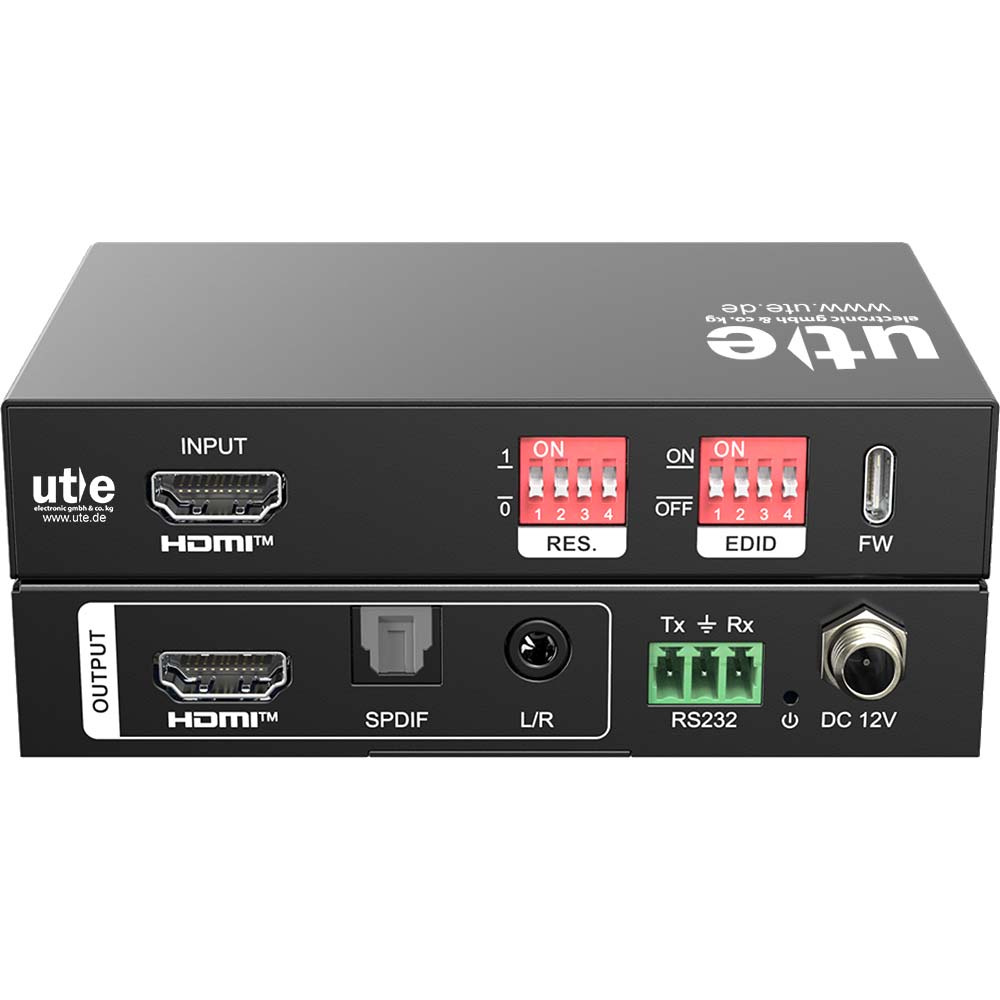

Bei dem UH-SCALE-11 handelt es sich um einen kompakten und zugleich leistungsstarken HDMI-Full-Scaler mit Audio-Breakout und erweiterten Funktionen zur Bildmanipulation (Bilddrehung und- spiegelung).
Der UH-SCALE-11 unterstützt eine Datenbübertragung mit vollen 18 Gbit/s sowie HDMI 2.0 mit voller HDCP 2.2-Kompatibilität.
Dieser 18G HDMI Up- und Downscaler ermöglicht er eine Hochskalierung auf 4K@60Hz (RGB 8-Bit) und eine Herunterskalierung auf 640×480@60Hz.
DIP-Schalter für die Skalierung und EDID erleichtern das Umschalten der Videoauflösung.
Für erweiterte Steuerungsmöglichkeiten steht zudem eine RS232-Schnittstelle zur Verfügung.
| Technische Daten des 18G HDMI Up- und Downscaler mit Bildspiegelung und -rotation | |
| Anschlüsse | |
| AV Eingang | 1x HDMI-Buchse (Typ A) [unterstützt HDMI2.0] |
| Video Ausgang | 1x HDMI-Buchse (Typ A) [unterstützt HDMI2.0] |
| Audio Augänge | 1x Digital Audio (S/PDIF) 1x Stereo Audio (L/R) |
| RS232 Steuerport | 1x 3-polige Schraubklemmleiste |
| Stromanschluss | 1x verriegebarer 12 V DC-Stromeingang |
| Video Allgemein | |
| Unterstützte Eingangsauflösungen | bis 4K @60Hz 4:4:4 HDR |
| Unterstützte Ausgangsauflösungen | bis 4K @60Hz 4:4:4 RGB (8-bit) |
| HDMI Version | HDMI 2.0 |
| HDCP Unterstützung | √ (ja) bis Version HDCP 2.2 |
| HDMI Audio Signal | LPCM 2.0 |
| HDMI Transferrate/ Bandbreite | 18 Gbit/s |
| Digital Audio | |
| Digital Audio Ausgang | 1x S/PDIF |
| Digital Audio Ausgangsformat | LPCM 2.0 |
| Audio Sample Rate | 48 kHz |
| Analog Audio | |
| Analog Audio Ausgang | 1x 3,5mm Klinkenbuchse [Stereo Audio (L/R)] |
| Analog Audio Ausgangsformat | LPCM 2.0 |
| Frequenzbereich | 20 Hz ~ 20 kHz, ±1dB |
| Max. Output Level | 2.0 Vms ±1dB |
| THD+N | < 0,05%, 20 Hz – 20 kHz |
| SNR | > 80dB |
| Isolation gegeb Übersprechen | < −80db |
| Stromversorgung | |
| Stromversorgung | über externes DC12V/ 1A Netzteil (im Lieferumfang enthalten) |
| Externes Netzteil | Eingang: 100V AC ~ 240V AC, 50/60 Hz Ausgang: 12V DC, 1A |
| Leistungsaufnahme | 4,5W (max.) |
| Steuerung | |
| RS232 | 1x 3-poliger serieller Port |
| DIP-Schalter | 2x 4-polige DIP-Schalter für Auflösungund EDID |
| Umgebungsbedingungen | |
| Betriebstemperatur | −5°C bis +55°C |
| Lagertemperatur | −25°C bis +70°C |
| Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit |
| Physische Eigenschaften | |
| Abmessungen (BxHxT) | 110 x 21 x 80mm |
| Gewicht (netto) | ca. 215g |
