Modulare 4K60 36x36 Kreuzschiene: X4-3636A
Drucken
36x36 Video Matrix Switch mit Videowall- & Scalerfunktion für 4K@60Hz Videosignale. Durch die Einsteckmodule ist dieser Video Matrix Switch individuell für alle Applikationen anpassbar.

Modulare 4K60 36x36 Kreuzschiene: X4-3636A

Bewertung: Noch nicht bewertet

36x36 Matrixschalter Chassis mit Video Wall- und Scalerfunktion für 4K60 Videosignale

  • Unterstützt HDMI 2.0b – 4K@60Hz Videosignale
  • Seamless Switching
  • Kompatibel mit HDMI- und HDBaseT-Karten
  • HDCP2.2 kompatibel
  • Steuerbar über Fronttasten, IR, RS232 und TCP/IP (Web GUI und API)
Variante
Verkaufspreis59500,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 59500,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Nicht lagernd. Lieferzeit ca. 2 Wochen
Artikelnummer: X4-3636A
36x36 Video Matrix Switch mit Videowall- & Scalerfunktion für 4K@60Hz Videosignale. Durch die Einsteckmodule ist dieser Video Matrix Switch individuell für alle Applikationen anpassbar.
Allg. Produktbeschreibung

X4-3636A: Modularer 4K60 36x36 Video Matrix Switch mit Video Wall- und Scalerfunktion

Der X4-3636A ist ein High-Performance 18G Videomatrixswitch (Kreuzschiene) mit integriertem modularen Aufbau.
Damit ist diese 36x36 Kreuzschiene wesentlich flexibler und preisgünstiger als herkömmliche Systeme, die auf einheitliche Videoschnittstellen angewiesen sind und daher noch zusätzliche Komponenten wie Scaler, Extender oder Schnittstellenwandler benötigen.

Diese modulare HD Video Kreuzschiene verfügt über 9 Steckplätze für jeweils 4 Videoeingänge (HDMI und HDBaseT) und 9 Slots für jeweils 4 Videoausgänge

Die X4-3636A ist die ideale Lösung für Flughäfen, Bahnhöfe, U-Bahn-Stationen, Kinos, Leitstände jeglicher Art und Multimedia- und Konferenzräume.



Die Modulare Matrix X4-3636A unterstützt 4K @60Hz (HDMI2.0b)

Als Einsteckkarten stehen Eingangs- und Ausgangskarten mit unterschiedlichsten Steckverbindern und Schnittstellen zur Verfügung. Alle Karten unterstützen das nahtlose Umschalten (Seamless Switching).

Der X4-3636A Video Matrix Schalter bietet höchsten Investitionsschutz:
Durch den modularen Aufbau kann die Matrix jederzeit erweitert und durch Wechseln der Karten an den aktuellen Bedarf angepasst werden. Bei Produkten von Wettbewerbern muss zumeist eine ganz neue Kreuzschiene beschafft werden.

Eine automatisierte Bedienung der Kreuzschiene erfolgt über den seriellen Port (RS232) oder den TCP/IP (Web GUI oder API) Netzwerkanschluss.
Der modulare Aufbau erlaubt den Einsatz in manigfaltigen Projekten und kann das komplette Signalmanagement in AV Anwendungen inklusive Schalten, Verteilen und Skalieren übernehmen.



Features des modularen Matrix Switch X4-3626A auf einen Blick:

  • HDMI 2.0b- und HDCP 2.2-konform
  • HDMI-Videobandbreite von 18 Gbit/s, bis zu 4K60 YCbCr 4:4:4 24 Bit
  • Steckkartenkonstruktion (eine Karte mit vier Kanälen)
  • Unterstützt 36 Videosignaleingänge und -ausgänge
  • Ein-/Ausgangskarten mit HDMI und HDBaseT
  • Videoauflösung bis 4K UHD (3840x2160p @60Hz 4:4:4)
  • Nahtloses Umschalten ohne Bildreißen, schwarzen Bildschirm oder Flackern während des Umschaltvorgangs
  • Basierend auf der Gen-Lock-Videowand-Splicing-Technologie beträgt die Latenz zwischen beliebigen Ausgangskanälen weniger als 0,1 ms
  • Videowallfunktion: Beliebige Splicing-Modi im zulässigen Bereich 36x36 - besonders geeignet für LCD-/LED-Videowände
  • Mehrere Ausgabeauflösungen, um den Anforderungen verschiedener Arten von Anzeigegeräten gerecht zu werden
  • Einsatz eines rein hardwarebasierten Hochgeschwindigkeits-Matrix-Umschaltchips mit hoher Integration
  • Integrierte Signalentzerrung, Signalwiederherstellung und Signal-Redriver
  • Integrierte Verbesserung der Videoqualität, die Ausgabe-Videoqualität kann angepasst werden
  • Integrierte HDCP-Verarbeitungslogik zur Vermeidung von HDCP-Kompatibilitätsproblemen
  • Eingangskarten unterstützen Audio-Embedding, Ausgangskarten unterstützen Audio-De-Embedding
  • Die analoge Audio-Einbettung unterstützt LPCM 2.0CH; analoge Audio- und Videosignale werden synchron übertragen
  • Die analoge Audio-Auskopplung unterstützt LPCM 2.0CH; analoge Audio- und Videosignale werden synchron ausgegeben
  • Bis zu 64 verschiedene Szenenvoreinstellungen können abgerufen werden
  • Erweiterte EDID-Verwaltung (interne EDID oder Kopie von beliebigen Ausgabegeräten)
  • Steuerung über Tasten an der Vorderseite, IR, RS-232, TCP/IP, Web-GUI oder PC-Programm
  • Integriertes intelligentes Steuerungssystem mit benutzerfreundlicher GUI
  • Geräuscharmes Lüfterdesign, geräuschlos, stabile Leistung
  • Netzanschluss mit integriertem Netzteil
  • Standard-Rack-Größe, praktisch für die Installation
Spezifikation

Spezifikationen und Technische Daten des modularen Video Matrix Switch X4-3636A

Technische Daten des modularen Video Matrix Switch X4-3636A
Anschlüsse

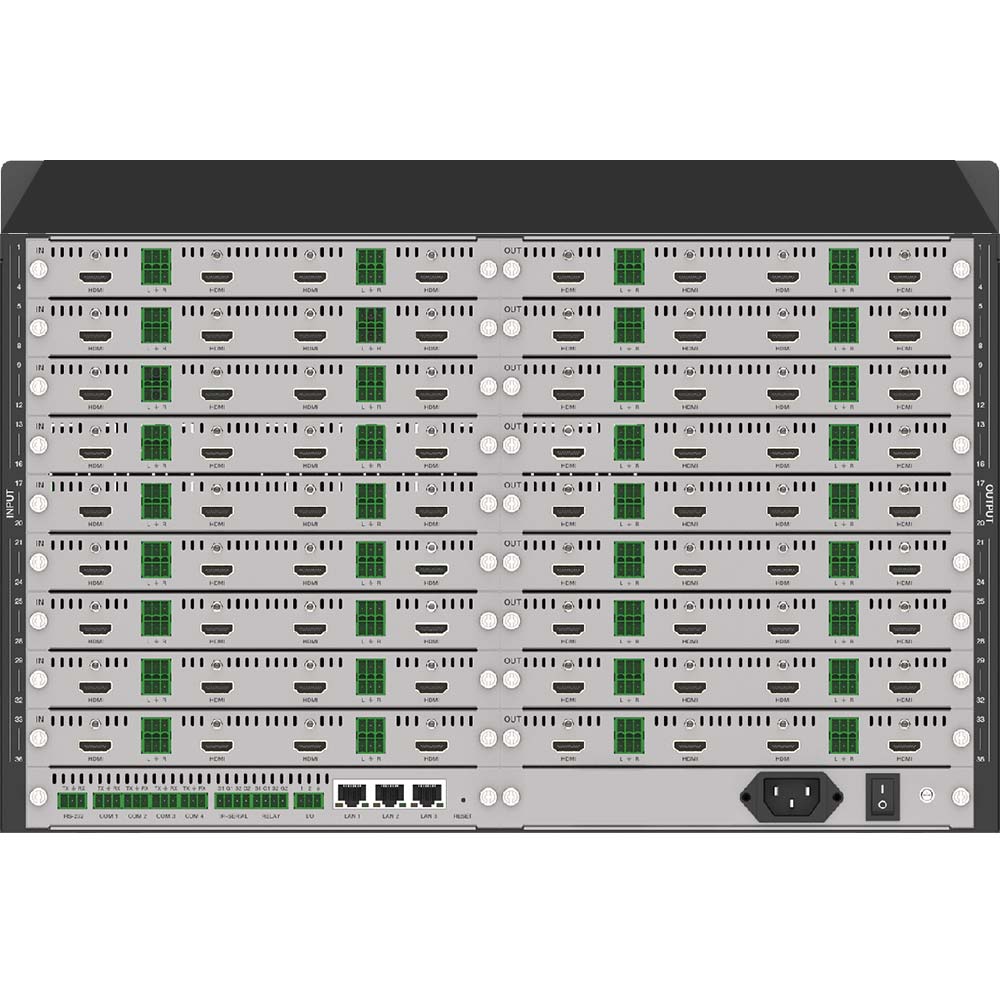

Video Eingänge 36x: 9 Steckplätze mit je 4 Videoeingängen (X4-Eingangskarten)
Video Eingangssignale HDMI, und HD-BaseT
Video Ausgänge 36x: 9 Steckplätze mit je 4 Videoausgängen (X2-Ausgangskarten)
Video Ausgangssignale HDMI und HD-BaseT
Steueranschlüsse
(Main Control Board)
1x RS232 IN
1x RS232 OUT
1x LAN (10M/ 100M)
1x Reset Taste
Stromeingänge 2x IEC C14
AV Allgemein
HDMI 2.0 √ (ja: HDMI 2.0b konform)
HDCP 2.2 √ (ja: HDCP 2.2 konform)
Videobandbreite 18Gbit/s / 600MHz
4K60 Auflösung √ (ja: bis 3840x2160p @60Hz, 4:4:4)
Farbtiefe 8/10/12-bit (4K30Hz); 8-bit (4K60Hz 4:4:4)
Farbraum RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
Audioformate HDMI audio: LPCM 2.0 / 5.1 / 7.1CH
Analog audio: LPCM 2.0CH
Übertragungsreichweite/ Kabellänge HDMI: 1080p – 15m; 4K30 – 10m, 4K60 – 5m
HDBT: 1080p – 100m, 4K60 – 70m
Steuerung/ Bedienung
Bedienung über Funktions-Drucktasten, IR-Fernbedienung, RS232, PC-Software und TCP/IP (WEB GUI und API)
Funktionstasten √ (ja: über frontseitige Tasten)
IR √ (ja: über im Lieferumfang enthaltene IR-Fernbedienung
Serielle Steuerung (RS232) √ (ja: über RS232-Eingang, 3-poliger Phoenix Klemmblock)
[RS232 Kabel im Lieferumfang enthalten]
TCP/ IP √ (ja: über WEB GUI, PC Software und 3rd Party Controler/ API)
Stromversorgung
Stromversorgung 100VAC ~ 240VAC, 50/60Hz
Leistungsaufnahme 200W ~ 840W – abhängig von den verwendeten Ein- und Ausgangskarten
Stromeingänge 2x IEC C14 – jeweils unabhängig über einen beleuchteten Schalter Ein und Aus schaltbar
Redundante Stromversorgung √ (ja: die X4-3636A besitzt zwei Stromeingänge)
Umgebungsbedingungen
Betriebstemperatur   –0°C ~ +40°C (32°F ~ 104°F)
Lagertemperatur –20°C ~ +60°C (–4°F ~ 140°F)
Luftfeuchte 20% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Physische Eigenschaften
Gehäuse Metall, schwarz
Abmessung (BxHxT) 483mm x 266mm x 379mm
(6 HE hoch, volles 19'' Rack breit)
Gewicht (netto= 15,4kg

Lieferumfang des modularen Matrix Switch X4-3636A

  • 1x X4-3636A: Modularer 36x36 4K60/UHD Matrixschalter für digitale Videosignale – mit Videowall- & Scalerfunktion und Nahtloser-Umschaltung (Seamless Switching)
  • 1x IR Fernbedienung (mit CR2025 Batterie)
  • 1x RS232 Kabel (DP9 Buchse auf 3pol. Phoenix Stecker, 1,5m)
  • 1x USB auf RS232 Kabel (USB A auf DB9 Stecker)
  • 4x Kunststofffüße
  • 4x Schrauben (M3x4)
  • 2x Netzanschlusskabel (100~240V AC 50/60Hz)
  • 1x Handbuch (User Manual)

Features des modularen Matrix Switch X4-3636A auf einen Blick:

  • HDMI 2.0b- und HDCP 2.2-konform
  • HDMI-Videobandbreite von 18 Gbit/s, bis zu 4K60 YCbCr 4:4:4 24 Bit
  • Steckkartenkonstruktion (eine Karte mit vier Kanälen)
  • Unterstützt 36 Videosignaleingänge und -ausgänge
  • Ein-/Ausgangskarten mit HDMI und HDBaseT
  • Videoauflösung bis 4K UHD (3840x2160p @60Hz 4:4:4)
  • Nahtloses Umschalten ohne Bildreißen, schwarzen Bildschirm oder Flackern während des Umschaltvorgangs
  • Basierend auf der Gen-Lock-Videowand-Splicing-Technologie beträgt die Latenz zwischen beliebigen Ausgangskanälen weniger als 0,1 ms
  • Videowallfunktion: Beliebige Splicing-Modi im zulässigen Bereich 36x36 - besonders geeignet für LCD-/LED-Videowände
  • Mehrere Ausgabeauflösungen, um den Anforderungen verschiedener Arten von Anzeigegeräten gerecht zu werden
  • Einsatz eines rein hardwarebasierten Hochgeschwindigkeits-Matrix-Umschaltchips mit hoher Integration
  • Integrierte Signalentzerrung, Signalwiederherstellung und Signal-Redriver
  • Integrierte Verbesserung der Videoqualität, die Ausgabe-Videoqualität kann angepasst werden
  • Integrierte HDCP-Verarbeitungslogik zur Vermeidung von HDCP-Kompatibilitätsproblemen
  • Eingangskarten unterstützen Audio-Embedding, Ausgangskarten unterstützen Audio-De-Embedding
  • Die analoge Audio-Einbettung unterstützt LPCM 2.0CH; analoge Audio- und Videosignale werden synchron übertragen
  • Die analoge Audio-Auskopplung unterstützt LPCM 2.0CH; analoge Audio- und Videosignale werden synchron ausgegeben
  • Bis zu 64 verschiedene Szenenvoreinstellungen können abgerufen werden
  • Erweiterte EDID-Verwaltung (interne EDID oder Kopie von beliebigen Ausgabegeräten)
  • Steuerung über Tasten an der Vorderseite, IR, RS-232, TCP/IP, Web-GUI oder PC-Programm
  • Integriertes intelligentes Steuerungssystem mit benutzerfreundlicher GUI
  • Geräuscharmes Lüfterdesign, geräuschlos, stabile Leistung
  • Netzanschluss mit integriertem Netzteil
  • Standard-Rack-Größe, praktisch für die Installation
