8x8 HDMI 2.0 HDBaseT 3.0 Matrix mit integrierter 24x16 Audiomatrix

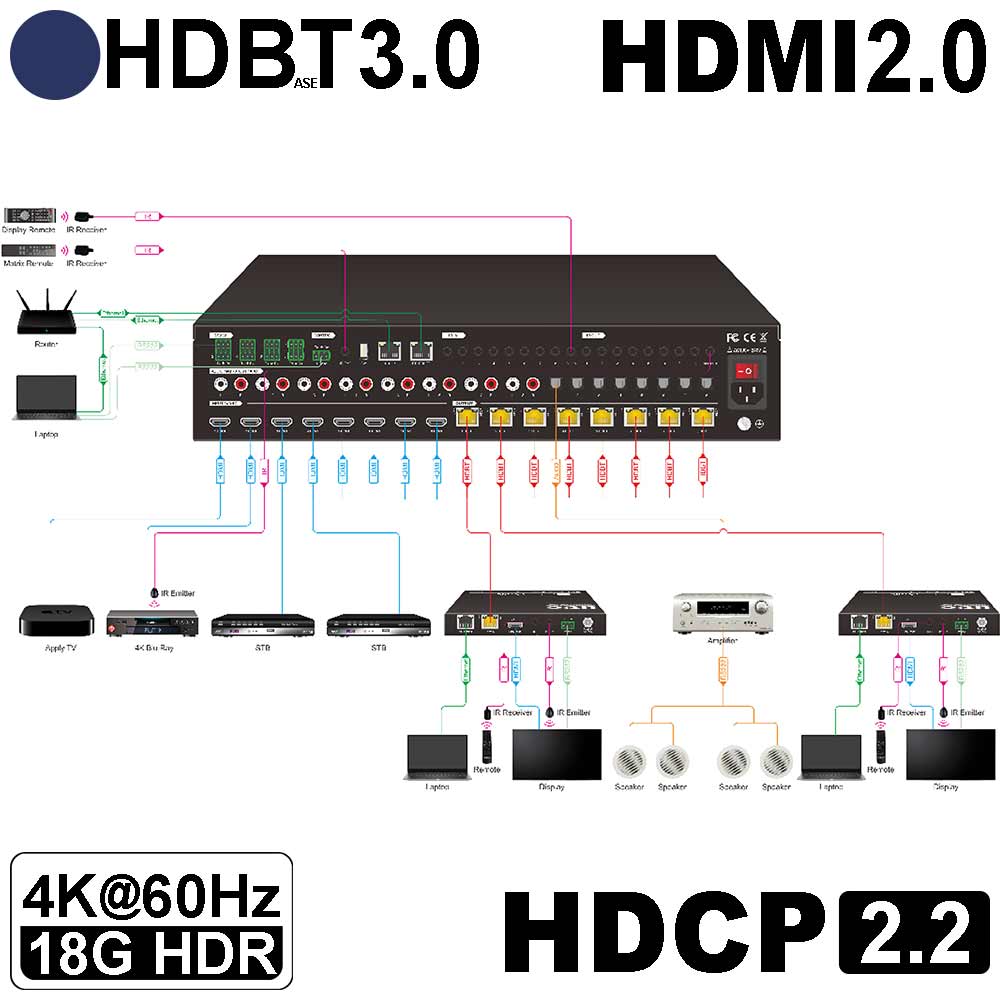

Bei dem 8x8 HDMI 2.0 HDBaseT 3.0 Matrix Switcher Set UH2-88-H3 SET handelt es sich um den ersten in Europa verfügbaren HDBaseT 3.0 Matrix Switcher.

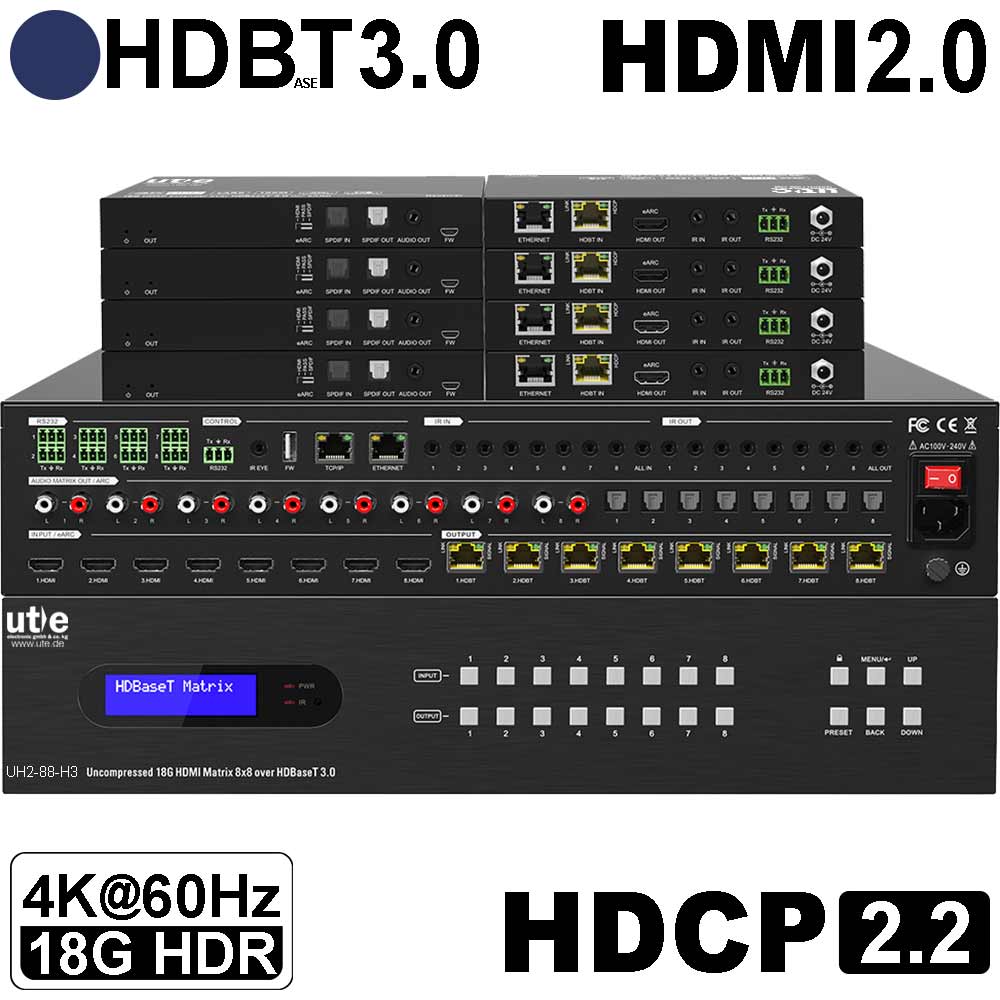

Das HDBT 3.0 Matrixschalter Set UH2-88-H3 SET besteht aus einer 4K60 18G DMI/ HDBaseT 3.0 Matrix (UH2-88-H3), die acht HDMI 2.0 Eingänge und acht HDBaseT 3.0 Ausgänge besitzt, sowie vier 4K60 18G HDBaseT3.0 Receivern (UH2-100X-H3R). Dieses HDMI 2.0 — HDBaseT 3.0 Matrixsystem unterstützt EDID- und HDCP-Management, Ethernet Passthrough, eARC sowie die unkompriemerte Übertragung von 18G HDR Signalen.
Diese 8x8 HDMI2.0/ HDBaseT 3.0 Kreuzschiene unterstütz eine Datenrate von 18 Gbit/s und überträgt an jedem der vier HDBT 3.0-Ausgängen 4K60-Video über Entfernungen von bis zu 100 Metern über ein einziges CAT6A-Ethernet-Kabel zu den im Lieferumfang enhaltenen 4K60 HDBaseT-Receivern.
Die vier 4K HDBaseT 3.0-Ausgänge unterstützen die 24V Power-over-Cable Funktion (PoC), so dass die Empfänger ihren Strom von der Matrix UH2-88-H3 über das HDBaseT-/ CAT-Kabel beziehen können und so ohne ein separates Netzteil verwendet werden können.
8x8 HDMI 2.0 HDBaseT 3.0 Matrix mit inegrierter 24x16 Audiomatrix
Neben der schon herausragenden 4K60 18G Videofunktionalität dieses HDBaseT 3.0 Matrixsystems sticht noch die inden Matrixschalter integrierte 24x16 Audiomatrix mit 8 digitalen SPDIF Audioausgängen und 8 Stereo Audioausgängen ins Auge. Bei der UH2-88-H3 kann das Audiosignal aus den 8 HDMI-Eingängen, aus den 8 HDBaseT 3.0-Ausgängen de-embedded (ausgkoppelt) werden. Darüber hinaus unterstützen die 8 digitalen SPDIF sowie die 8 Stereo Audioausgänge der UH2-88-H3 die eARC Audioausgabe der Receiver.
Diese 8x8 HDMI 2.0 HDBaseT 3.0 Matrix besticht durch eine hohe Performance bei der Steuerung und Übertragung sowie dem A/V-Routing und ist in einer Reihe verschiedener Installationsszenarien die beste Wahl. So eignet die UH2-88-H3 optimal für den Einsatz in Konferenzsystemen, in Leitständen der Polizei, Feuerwehr, Energieversorgern oder Flughäfen usw., bei Fernsehschulungen sowie in Sicherheitseinrichtungen von Banken usw.
Technische Daten des 4K60 HDMI 2.0 HDBT 3.0 Matrixschalters UH2-88-H3 | |
---|---|
A/V Eingänge | |
Audio-/ Videoeingänge | 8x HDMI Buchse (Typ A) - unterstützt HDMI 2.0 |
Unterstütze HDMI Auflösung am Eingang | bis 4K @60Hz 4:4:4, HDR10, 1080p 3D |
A/V Ausgänge | |
Audio-/ Videoeingänge | 8x RJ45-Buchse für HDBaseT - unterstützt HDBT 3.0 mit PoC 8x SPDIF/ Toslink Anschluss für extrahiertes Digital Audio 8x 2-polige Cinch-Ausgänge für extrahiertes Stereo Audio |
A/V-Ausgangssignale | 8x HDBaseT 3.0 – unterstützt 4K@60Hz (mit PoC) 8x Stereo Audio 8x Digital Audio |
Unterstütze Auflösung am Ausgang | HDBaseT 3.0: bis 4K@60Hz |
Unterstütze HDMI Audiosignale | LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through |
Unterstützte Stereo Audiosignale | PCM |
Unterstützte digitale SPDIF Audiosignale | PCM, Dolby Digital, DTS, DTS-HD |
Video Allgemein | |
HDMI Version | bis HDMI 2.0 |
HDCP Version | bis HDCP 2.2 – erweiteretes HDCP Handling (HDCP 2.2 und HDCP 1.4 konform) |
Auflösungen | bis 4Kx2K @60Hz (4:4:4), HDR10 - inklusive 1080p60 3D |
EDID-Management | Erweiteretes EDID-Management |
Übertragungsstandard | HDBaseT 3.0 |
Übertragungsreichweite an den HDBaseT-Ports | 100m bei allen Auflösungen |
Bandbreite | 18 Gbit/ s |
Consumer Electronics Control | √ (ja: CEC wird unterstützt) |
High Dynamic Range | √ (ja: 4K HDR10 wird unterstützt) |
Kabellänge an den HDMI-Ports* | bis zu 5m bei 4K @60Hz 4:4:4 Signalen* bei geringeren Auflösungen bis zu 15m Mit aktiven optischen HDMI-Kabeln (HDMI-AOC) können 4K-Signale mit HDR – 4Kx2K @60Hz 4:4:4 – von bis zu 100m entfernten Quellen entgegen genommen werden |
Audio Allgemein | |
Audio Ausgangsignale | 8x Stereo Audio (L+R) 8x Digital Audio (SPDIF) |
Lokale Audio Samplingrate | 44,1kHz, 48kHz, 96kHz |
ARC Audio Samplingrate | 48kHz, 96kHz |
Frequenzbereich | 20Hz – 20kHz, ±3dB |
Impedanz des Audio-Ausgangs | 70 Ω |
Maximaler Eingangspegel | L+R: 2,0Veff ± 0,5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal |
SPDIF: ±0.05dBFS | |
THD+N | < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel) |
SNR | L+R: > 80dB, 20Hz - 20kHz Bandbreite |
SPDIF: > 90dB, 20Hz-20kHz Bandbreite | |
Übersprechisolation | L+R: < -70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
SPDIF: < -80dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) | |
L-R Level-Abweichung | 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
Abweichung des Frequenzgangs | < ±0,5dB 20Hz - 20KHz |
Ausgangslastfähigkeit | L+R: 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten) |
Stereo-Kanaltrennung | >70dB@1kHz |
Rauschpegel | L+R: -80dB |
SPDIF: -90dB | |
HDMI-Audiosignal | LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through |
Steuerung | |
Steuerports | 8x IR In (3,5mm Klinkenbuchse) 1x IR ALL In (3,5mm Klinkenbuchse) – zur Übertragung des IR-Signals an alle HDBaseT-Empfänger 8x IR Out (3,5mm Klinkenbuchse) 1x IR ALL Out (3,5mm Klinkenbuchse) 1x IR EYE (3,5mm Klinkenbuchse) 9x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block) - 8x RS232 – zur Steuerung von Geräten von Drittanbietern auf der Grundlage der RS232-Passthrough-Funktion - 1x RS232 (Control) – zum Anschluss des Steuergeräts (bspw. PC) zur Steuerung des Matrixschalters über RS232 Befehle 1x TCP/IP (RJ45-Buchse) – zum Anschluss eines Steuergeräts (bspw. PC) zur Steuerung des Matrix-Switchers über die grafische Benutzeroberfläche (GUI) 1x Ethernet (RJ45-Buchse) – zum Anschluss an das Netzwerk 1x Firmware (USB, Typ A) |
Bedienung am Gerät | Frontseitige Tasten |
RS232 | bidirektionale RS232 Übertragung |
IR | bidirektionale Infrarot Übertragung |
CEC | √ (ja: wird unterstützt) |
TCP/IP | webbasiertes GUI |
Strom | |
Stromversorgung | über internes Netzteil Eingang: AC 100~240V, 50/60Hz |
Leistungsaufnahme | 90W (max) – abhängig vom benötigtem PoC Budget für die HDBT-Receiver |
Umgebungsbedingungen | |
Betriebstemperatur | −5°C bis +55°C |
Lagertemperatur | −25 ~ bis +70°C |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | ca. 436,6mm x 88mm x 450mm (19'', 2HE) |
Gewicht (netto) | ca. 9kg |
Technische Daten des 4K60 HDMI 2.0 HDBaseT 3.0 Receivers UH2-100X-H3R | |
A/V Eingänge | |
Audio-/ Videoeingänge | 1x RJ45-Buchse für HDBaseT - unterstützt HDBT 3.0 1x SPDIF/ Toslink Anschluss für ARC/eARC |
A/V-Eingangsgangssignal | 1x HDBaseT 3.0 – unterstützt 4K@60Hz 1x Digital Audio (ARC/eARC) |
Unterstütze Auflösung am Eingang | bis 4K @60Hz 4:4:4 |
A/V Ausgänge | |
Audio-/ Videoausgänge | 1x HDMI Buchse (Typ A) - unterstützt HDMI 2.0 1x SPDIF/ Toslink Anschluss für extrahiertes Digital Audio 1x 3,5mm Klinkenbuchse für extrahiertes Stereo Audio |
A/V-Ausgangssignale | 1x HDMI 2.0 mit HDR10 1x Digital Audio 1x Stereo Audio |
Unterstütze Auflösung am HDMI Ausgang | bis 4K @60Hz 4:4:4, 8bit, HDR10; 1080p 3D |
Unterstütze Audiosignale an den Ausgängen | PCM, Dolby Digital, Dolby TrueHD, DTS, DTS-HD |
Sonstige Anschlüsse/ Ein- und Ausgänge | |
Steuerports | 1x IR In (3,5mm Klinkenbuchse) 1x IR Out (3,5mm Klinkenbuchse) 1x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block) 1x Firmware (USB, Typ A) |
Ethernet | 1x RJ45-Buchse – zum Anschluss des PCs |
Firmware | 1x Micro-USB Port |
Stromanschluss | 1x 24V DC Stromeingang – zum optionalen Anschluss eines Netzteils (nicht im Lieferumfang enthalten, da nicht benötigt. Die Stromversorgung erfolgt via HDBaseT/ das CAT-Kabel direkt über den Matrixschalter UH2−88−H3) |
Video Allgemein | |
HDMI Version | bis HDMI 2.0 |
HDCP Version | bis HDCP 2.2 |
Auflösungen | bis 4Kx2K @60Hz (4:4:4), HDR10 |
Übertragungsstandard | HDBaseT 3.0 |
HDBaseT Reichweite | 100m bei allen Auflösungen |
Bandbreite | 18 Gbit/ s |
Consumer Electronics Control | √ (ja: CEC wird unterstützt) |
High Dynamic Range | √ (ja: 4K HDR10 wird unterstützt) |
Kabellänge am HDMI Ausgang* | bis zu 5m bei 4K @60Hz 4:4:4 Signalen bei geringeren Auflösungen bis zu 15m Mit aktiven optischen HDMI-Kabeln (HDMI-AOC) können 4K-Signale mit HDR – 4Kx2K @60Hz 4:4:4 – an bis zu 100m entfernte Displays (Senken) übertragen werden |
Audio Allgemein | |
Audio Ausgangsignale | 1x Stereo Audio (L+R) 1x Digital Audio (SPDIF) |
Unterstütze Audioformate | PCM, Dolby Digital, Dolby TrueHD, DTS, DTS-HD |
Frequenzbereich | 20Hz – 20kHz, ±3dB |
Maximaler Ausgangspegel | 2,0Vrms ± 0,5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal |
THD+N | < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel) |
SNR | > 90dB, 20Hz - 20kHz Bandbreite |
Übersprechisolation | > 70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
L-R Level-Abweichung | < 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
Abweichung des Frequenzgangs | < ±0,5dB 20Hz - 20KHz |
Ausgangslastfähigkeit | 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten) |
Stereo-Kanaltrennung | > 70dB@1kHz |
Steuerung | |
Steuerports | 1x IR In (3,5mm Klinkenbuchse) – zum Anschluss des IR-Empfängers für IR Pass-Through 1x IR Out (3,5mm Klinkenbuchse) – zum Anschluss des IR-Senders für IR Pass-Through 1x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block) – zum Anschluss des RS232-Steuergeräts (bspw. PC) oder eines zu steuernden Fremdgeräts 1x Ethernet (RJ45-Buchse) |
Bedienung am Gerät | DIP-Schalter – eARC Mode |
RS232 | bidirektionale RS232 Übertragung |
IR | bidirektionale Infrarot Übertragung |
Stromversorgung | |
Stromversorgung | via PoC – über das CAT-Kabel |
Stromanschluss | 1x 24V DC Stromeingang – zum optionalen Anschluss eines Netzteils (nicht im Lieferumfang enthalten, da nicht benötigt. Die Stromversorgung erfolgt via HDBaseT/ das CAT-Kabel direkt über den Matrixschalter UH2−88−H3) |
Umgebungsbedingungen | |
Betriebstemperatur | −5°C bis +55°C |
Lagertemperatur | −25 ~ bis +70°C |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | ca. 160 x 22 x 100 mm |
Gewicht (netto) | ca. 370g |
Optionales Zubehör:
Hinweise:

Technische Daten des 4K60 HDMI 2.0 HDBT 3.0 Matrixschalters UH2-88-H3 | |
---|---|
A/V Eingänge | |
Audio-/ Videoeingänge | 8x HDMI Buchse (Typ A) - unterstützt HDMI 2.0 |
Unterstütze HDMI Auflösung am Eingang | bis 4K @60Hz 4:4:4, HDR10, 1080p 3D |
A/V Ausgänge | |
Audio-/ Videoeingänge | 8x RJ45-Buchse für HDBaseT - unterstützt HDBT 3.0 mit PoC 8x SPDIF/ Toslink Anschluss für extrahiertes Digital Audio 8x 2-polige Cinch-Ausgänge für extrahiertes Stereo Audio |
A/V-Ausgangssignale | 8x HDBaseT 3.0 – unterstützt 4K@60Hz (mit PoC) 8x Stereo Audio 8x Digital Audio |
Unterstütze Auflösung am Ausgang | HDBaseT 3.0: bis 4K@60Hz |
Unterstütze HDMI Audiosignale | LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through |
Unterstützte Stereo Audiosignale | PCM |
Unterstützte digitale SPDIF Audiosignale | PCM, Dolby Digital, DTS, DTS-HD |
Video Allgemein | |
HDMI Version | bis HDMI 2.0 |
HDCP Version | bis HDCP 2.2 – erweiteretes HDCP Handling (HDCP 2.2 und HDCP 1.4 konform) |
Auflösungen | bis 4Kx2K @60Hz (4:4:4), HDR10 - inklusive 1080p60 3D |
EDID-Management | Erweiteretes EDID-Management |
Übertragungsstandard | HDBaseT 3.0 |
Übertragungsreichweite an den HDBaseT-Ports | 100m bei allen Auflösungen |
Bandbreite | 18 Gbit/ s |
Consumer Electronics Control | √ (ja: CEC wird unterstützt) |
High Dynamic Range | √ (ja: 4K HDR10 wird unterstützt) |
Kabellänge an den HDMI-Ports* | bis zu 5m bei 4K @60Hz 4:4:4 Signalen* bei geringeren Auflösungen bis zu 15m Mit aktiven optischen HDMI-Kabeln (HDMI-AOC) können 4K-Signale mit HDR – 4Kx2K @60Hz 4:4:4 – von bis zu 100m entfernten Quellen entgegen genommen werden |
Audio Allgemein | |
Audio Ausgangsignale | 8x Stereo Audio (L+R) 8x Digital Audio (SPDIF) |
Lokale Audio Samplingrate | 44,1kHz, 48kHz, 96kHz |
ARC Audio Samplingrate | 48kHz, 96kHz |
Frequenzbereich | 20Hz – 20kHz, ±3dB |
Impedanz des Audio-Ausgangs | 70 Ω |
Maximaler Eingangspegel | L+R: 2,0Veff ± 0,5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal |
SPDIF: ±0.05dBFS | |
THD+N | < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel) |
SNR | L+R: > 80dB, 20Hz - 20kHz Bandbreite |
SPDIF: > 90dB, 20Hz-20kHz Bandbreite | |
Übersprechisolation | L+R: < -70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
SPDIF: < -80dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) | |
L-R Level-Abweichung | 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
Abweichung des Frequenzgangs | < ±0,5dB 20Hz - 20KHz |
Ausgangslastfähigkeit | L+R: 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten) |
Stereo-Kanaltrennung | >70dB@1kHz |
Rauschpegel | L+R: -80dB |
SPDIF: -90dB | |
HDMI-Audiosignal | LPCM 7.1 Audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ und DTS-HD® Master Audio™ Pass-Through |
Steuerung | |
Steuerports | 8x IR In (3,5mm Klinkenbuchse) 1x IR ALL In (3,5mm Klinkenbuchse) – zur Übertragung des IR-Signals an alle HDBaseT-Empfänger 8x IR Out (3,5mm Klinkenbuchse) 1x IR ALL Out (3,5mm Klinkenbuchse) 1x IR EYE (3,5mm Klinkenbuchse) 9x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block) - 8x RS232 – zur Steuerung von Geräten von Drittanbietern auf der Grundlage der RS232-Passthrough-Funktion - 1x RS232 (Control) – zum Anschluss des Steuergeräts (bspw. PC) zur Steuerung des Matrixschalters über RS232 Befehle 1x TCP/IP (RJ45-Buchse) – zum Anschluss eines Steuergeräts (bspw. PC) zur Steuerung des Matrix-Switchers über die grafische Benutzeroberfläche (GUI) 1x Ethernet (RJ45-Buchse) – zum Anschluss an das Netzwerk 1x Firmware (USB, Typ A) |
Bedienung am Gerät | Frontseitige Tasten |
RS232 | bidirektionale RS232 Übertragung |
IR | bidirektionale Infrarot Übertragung |
CEC | √ (ja: wird unterstützt) |
TCP/IP | webbasiertes GUI |
Strom | |
Stromversorgung | über internes Netzteil Eingang: AC 100~240V, 50/60Hz |
Leistungsaufnahme | 90W (max) – abhängig vom benötigtem PoC Budget für die HDBT-Receiver |
Umgebungsbedingungen | |
Betriebstemperatur | −5°C bis +55°C |
Lagertemperatur | −25 ~ bis +70°C |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | ca. 436,6mm x 88mm x 450mm (19'', 2HE) |
Gewicht (netto) | ca. 9kg |
Technische Daten des 4K60 HDMI 2.0 HDBaseT 3.0 Receivers UH2-100X-H3R | |
A/V Eingänge | |
Audio-/ Videoeingänge | 1x RJ45-Buchse für HDBaseT - unterstützt HDBT 3.0 1x SPDIF/ Toslink Anschluss für ARC/eARC |
A/V-Eingangsgangssignal | 1x HDBaseT 3.0 – unterstützt 4K@60Hz 1x Digital Audio (ARC/eARC) |
Unterstütze Auflösung am Eingang | bis 4K @60Hz 4:4:4 |
A/V Ausgänge | |
Audio-/ Videoausgänge | 1x HDMI Buchse (Typ A) - unterstützt HDMI 2.0 1x SPDIF/ Toslink Anschluss für extrahiertes Digital Audio 1x 3,5mm Klinkenbuchse für extrahiertes Stereo Audio |
A/V-Ausgangssignale | 1x HDMI 2.0 mit HDR10 1x Digital Audio 1x Stereo Audio |
Unterstütze Auflösung am HDMI Ausgang | bis 4K @60Hz 4:4:4, 8bit, HDR10; 1080p 3D |
Unterstütze Audiosignale an den Ausgängen | PCM, Dolby Digital, Dolby TrueHD, DTS, DTS-HD |
Sonstige Anschlüsse/ Ein- und Ausgänge | |
Steuerports | 1x IR In (3,5mm Klinkenbuchse) 1x IR Out (3,5mm Klinkenbuchse) 1x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block) 1x Firmware (USB, Typ A) |
Ethernet | 1x RJ45-Buchse – zum Anschluss des PCs |
Firmware | 1x Micro-USB Port |
Stromanschluss | 1x 24V DC Stromeingang – zum optionalen Anschluss eines Netzteils (nicht im Lieferumfang enthalten, da nicht benötigt. Die Stromversorgung erfolgt via HDBaseT/ das CAT-Kabel direkt über den Matrixschalter UH2−88−H3) |
Video Allgemein | |
HDMI Version | bis HDMI 2.0 |
HDCP Version | bis HDCP 2.2 |
Auflösungen | bis 4Kx2K @60Hz (4:4:4), HDR10 |
Übertragungsstandard | HDBaseT 3.0 |
HDBaseT Reichweite | 100m bei allen Auflösungen |
Bandbreite | 18 Gbit/ s |
Consumer Electronics Control | √ (ja: CEC wird unterstützt) |
High Dynamic Range | √ (ja: 4K HDR10 wird unterstützt) |
Kabellänge am HDMI Ausgang* | bis zu 5m bei 4K @60Hz 4:4:4 Signalen bei geringeren Auflösungen bis zu 15m Mit aktiven optischen HDMI-Kabeln (HDMI-AOC) können 4K-Signale mit HDR – 4Kx2K @60Hz 4:4:4 – an bis zu 100m entfernte Displays (Senken) übertragen werden |
Audio Allgemein | |
Audio Ausgangsignale | 1x Stereo Audio (L+R) 1x Digital Audio (SPDIF) |
Unterstütze Audioformate | PCM, Dolby Digital, Dolby TrueHD, DTS, DTS-HD |
Frequenzbereich | 20Hz – 20kHz, ±3dB |
Maximaler Ausgangspegel | 2,0Vrms ± 0,5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal |
THD+N | < 0.05% (-80dB), 20Hz – 20kHz Bandbreite, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel) |
SNR | > 90dB, 20Hz - 20kHz Bandbreite |
Übersprechisolation | > 70dB, 10kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
L-R Level-Abweichung | < 0,3dB, 1kHz Sinus bei 0dBFS Pegel (oder Maximalpegel vor dem Clipping) |
Abweichung des Frequenzgangs | < ±0,5dB 20Hz - 20KHz |
Ausgangslastfähigkeit | 1KΩ und höher (Unterstützt 10x parallele 10KΩ Lasten) |
Stereo-Kanaltrennung | > 70dB@1kHz |
Steuerung | |
Steuerports | 1x IR In (3,5mm Klinkenbuchse) – zum Anschluss des IR-Empfängers für IR Pass-Through 1x IR Out (3,5mm Klinkenbuchse) – zum Anschluss des IR-Senders für IR Pass-Through 1x RS232 (steckbarer 3-Pin Phoenix-Klemmleiste/Terminal Block) – zum Anschluss des RS232-Steuergeräts (bspw. PC) oder eines zu steuernden Fremdgeräts 1x Ethernet (RJ45-Buchse) |
Bedienung am Gerät | DIP-Schalter – eARC Mode |
RS232 | bidirektionale RS232 Übertragung |
IR | bidirektionale Infrarot Übertragung |
Stromversorgung | |
Stromversorgung | via PoC – über das CAT-Kabel |
Stromanschluss | 1x 24V DC Stromeingang – zum optionalen Anschluss eines Netzteils (nicht im Lieferumfang enthalten, da nicht benötigt. Die Stromversorgung erfolgt via HDBaseT/ das CAT-Kabel direkt über den Matrixschalter UH2−88−H3) |
Umgebungsbedingungen | |
Betriebstemperatur | −5°C bis +55°C |
Lagertemperatur | −25 ~ bis +70°C |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | ca. 160 x 22 x 100 mm |
Gewicht (netto) | ca. 370g |
Optionales Zubehör:
Hinweise:
