Der Smart-AVI XTWALL ist ein aktiver VGA A/V Extender speziell zum Einbau in Hohlwänden und zur Unterputzmontage. Er wurde entwickelt um Desktop-Video (VGA), Stereo-Audio, IR und RS232-Signale über eine einzelnes Twisted-Pair (UTP) Kabel zu senden.
Das aktive Wandanschlussfeld XTWALL von Smart-AVI ist ein VGA A/V über Cat5/ 5e / 6 / 7 Extender, dass sich optimal zum Einbau Hohlwänden und zur Unterputzmontage eignet. Neben den hochauflösenden UXGA und Stereo-Audio-Signalen werden auch RS232- und IR-Steuersignale übertragen.
Unauffällige In-Wall-Montage

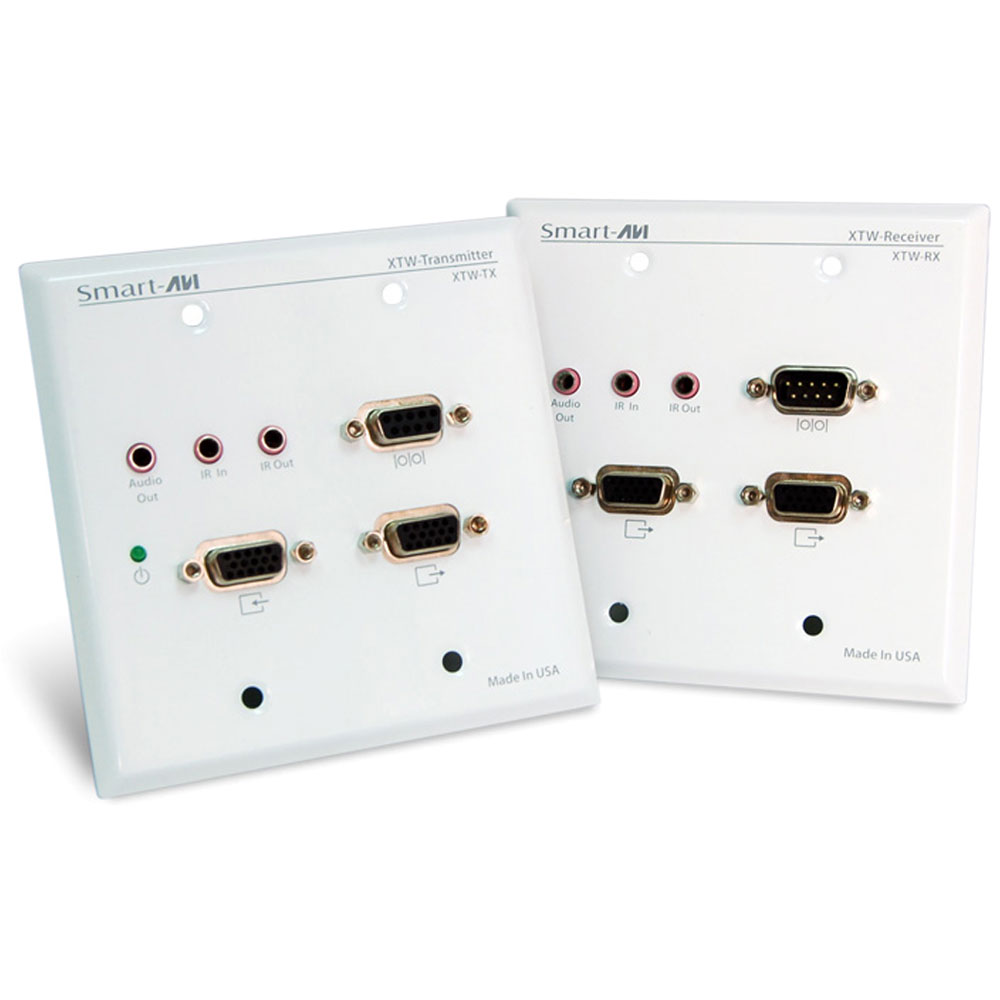

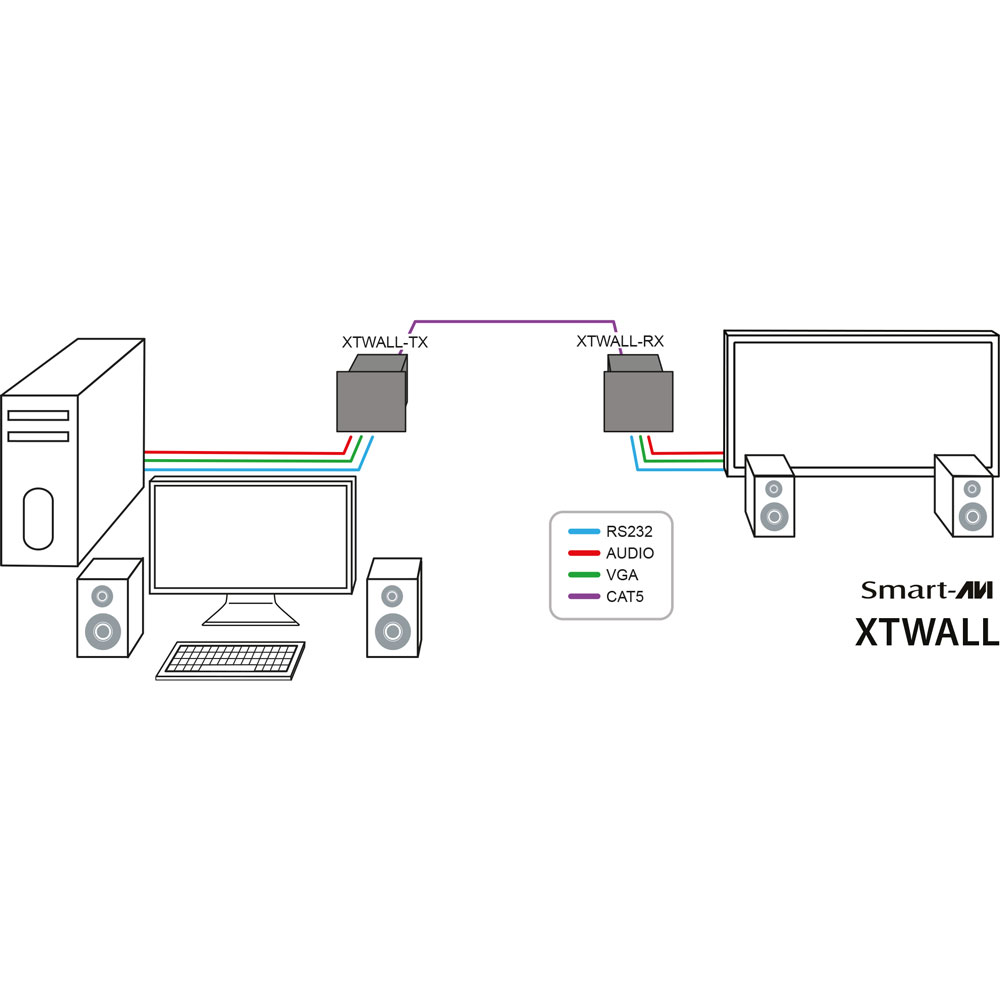

Das XTWALL-System besteht aus zwei schlanken (weißen) Wandplatten (Sender und Empfänger) die unauffällig an/ in der Wand montiert werden. Es wird dazu verwendet HD-Video-Inhalte (bis Full HD, bzw. 1920x1200) unkroprimiert über Strecken von bis zu 300 Metern (1000 ft) über ein einzelnes CAT-Kabel (UTP) zu übertragen.
Durch seine spezielle In-Wall-Bauform sind keine (Extender-)Verkabellungen sichtbar.
Das In-Wall VGA A/V Extender-Set XTWALL von Smart-AVI unterstützt hochauflösendes Video bis zu 1080p bzw. 1920x1200.
In-Wall VGA-Extender mit RS232 und. IR-Kommunikation
Dieses VGA-AV-Verlängerungssystem erleichtert die Steuerung der angeschlossenen Audio-Videoquellen durch die Möglichkeit RS232- und Infrarotübertragung.
Durch die Übertragung der RS-232 Kommunikation können Befehle zu einzelnen oder mehreren Geräten senden. Dieses ermöglicht es Ihnen als Benutzer bzw. die Lautstärke zuverändern, den Kanal zu wechseln oder das Display ein oder aus zu schalten - und das alles jeweils aus der Ferne (remotely). Die RS232-Funktionalität des XTWALL spart Zeit und Geld durch eine bessere Verwaltung und die Verlängerung der Lebensdauer Ihres Digital Signage-Netzwerks.
Für Unternehmen, Universitäten, die Industrie und Heimanwendungen bietet das XTWALL eine intelligente und integrierte Lösung zur VGA-AV-Signal-Erweiterung.
Technische Daten des XTWALL | |
---|---|
Video | |
Videobandbreite | 400 MHz |
Analog Signal Level | 1 Volt |
Impedanz/ Scheinwiderstand | 75 Ω |
Anschluss | 1 x VGA-Buchse HD15 |
Format | VGA/SVGA/XGA/UXGA/RGBH/RGsB |
Auflösung | 720p, 1080i, 1080p, 1920x1200 |
Sync | TTL horizontal SyncRange: 15 bis 130 KHz Vertical Sync Range 30 bis 120 Hz |
Audio | |
Audio-Format | Stereo Audio |
Bandbreite | 20 kHz |
Signal Level | 0 dB |
Impedanz/ Scheinwiderstand | 10 kΩ |
Signalübertragung | |
Anschlüsse | je 1 x RJ45-Buchse für CAT-Kabel |
Infrarot | |
Input (TX) | 1 x 3,5mm-Klinkenbuchse für IR-Receiver |
Output (RX) | 1 x 3,5mm-Klinkenbuchse für IR-Emitter |
IR Frequency Range | 30 kHz bis 80 kHz |
Emitter Distanz | bis zu 3 Meter |
Strom | |
Stromanschluss | je 5x2,1 5V DC Anschluss |
Stromversorgung | 5 V DC @ 500 mA |
Phsysische Eigenschaften | |
Abmessungen | 135 x 90 x 23 mm |
Gewicht | ca. 360g (0,8 lbs) |
