8K Fox & Hound Test- und Fehlerbehebungs-Kit
8K60 HDMI2.1 Signalgenerator und-analyzer Kit | HDCP Status wählbar
8K Fox & Hound Test- und Fehlerbehebungs-Kit
8K60 HDMI2.1 Signalgenerator und-analyzer Kit
- Perfekt für Feldtests
- Kompatibel mit VESA- und HDMI-Versionen bis HDMI 2.1a
- Kabeltestbestätigung bis zu 40 Gbit/s (Kupfer) mit visueller Überprüfung für aktive optische Kabel
- Volle HDR-, HDR10+ und HLG-Unterstützung
- HDCP- und EDID-Tests
Verkaufspreis2499,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 2499,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Nicht lagernd. Lieferzeit ca. 2 Wochen
Artikelnummer: MU-FXHD-KIT-8K
8K60 HDMI2.1 Signalgenerator und-analyzer Kit | HDCP Status wählbar
Allg. Produktbeschreibung

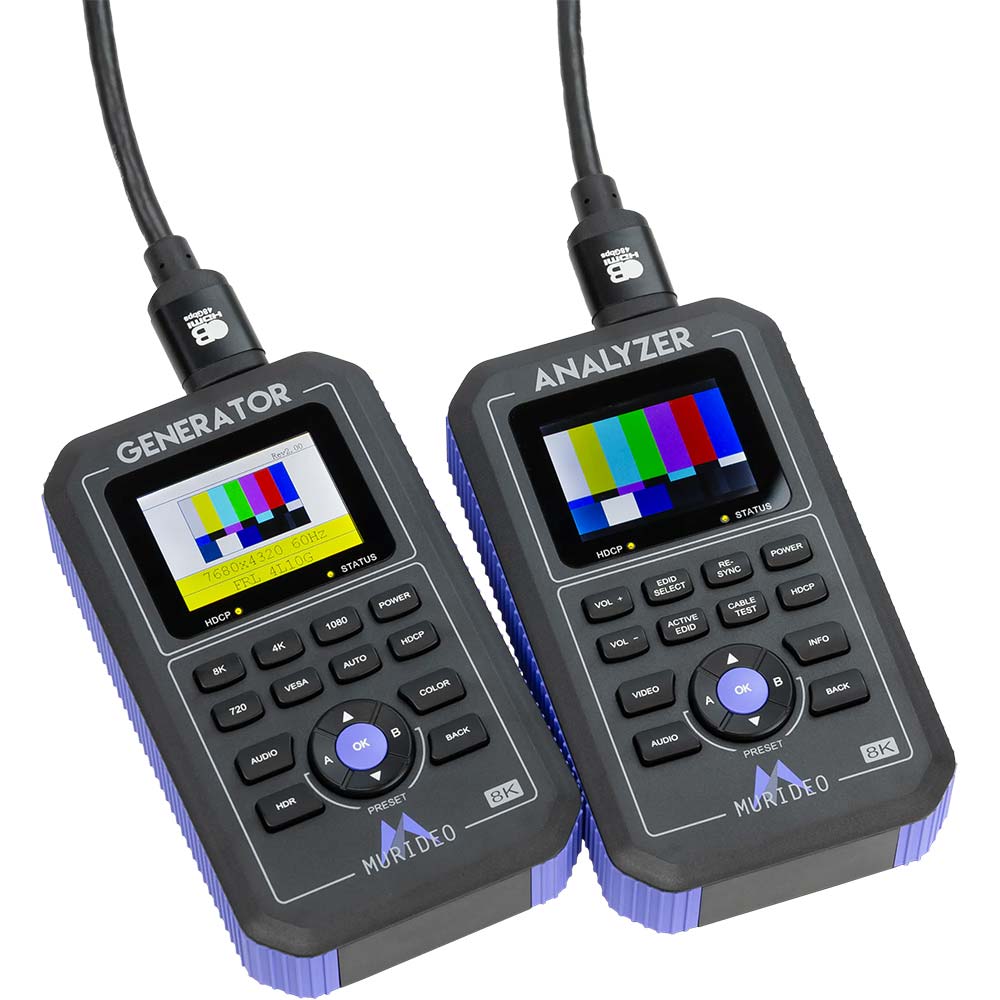

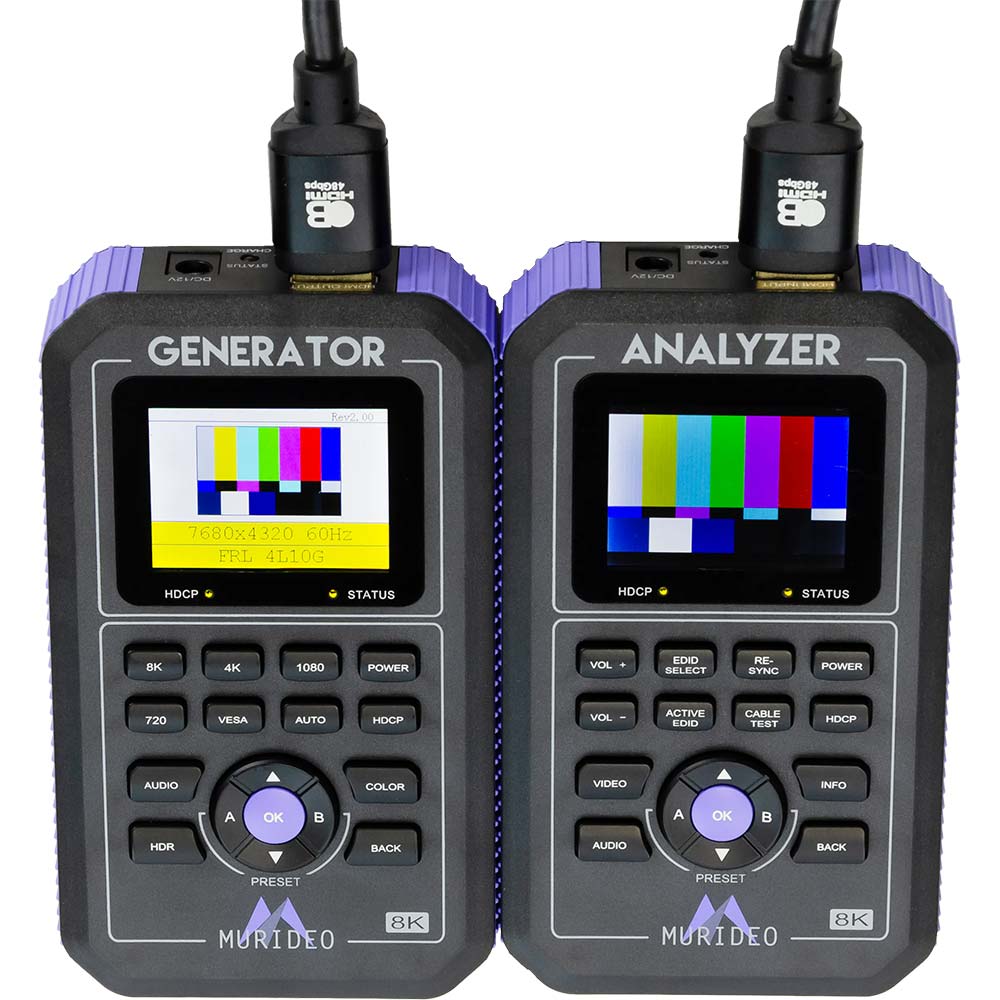

Murideo Fox & Hound MU-FXHD-KIT-8K: 8K Test- und Fehlerbehebungs-Kit von Murideo
- Das 8K Fox & Hound Test- und Fehlerbehebungs-Kit MU-FXHD-KIT-8K von Murideo wurde entwickelt, damit Integratoren ein umfassendes Generator- und Analysegerät zur Hand haben
Mit dem 8K60/ 4K120/ 4K60 HDMI2.1 Signalgenerator und-analyzer Kit 8K Fox & Hound von Murideo können Integratoren weltweit feststellen, warum Audio-Video-Signale nicht die vorgesehenen Endpunkte erreichen.
Jedes der beiden 8K Fox & Hound Geräte (8K HDMI Generator [MU-FXHD-GEN] und 8K HDMI Analyzer [MU-FXHD-ANA]) unterstützt eine Bandbreite von bis zu 40 Gbit/s und ist damit schon jetzt für AV-Installationen der nächsten Generation gerüstet. Beide Geräte verfügen über eine einzigartige Reihe von Testtools für die gründliche Erzeugung und Analyse des System-Signalflusses.
Murideo Fox & Hound Test Kit 8K − Ein Signalgenerator und-analyzer für alle Auflösungen
Es ist nicht ungewöhnlich, dass sich die Technologiekategorien innerhalb eines Installationsökosystems unterscheiden, von 1080p-Videowänden über 4K-Projektoren bis hin zu 8K-OLED-Displays, auf denen kritische Videoauswertungen vorgenommen werden. Mit einer Performance, die seine kompakte Größe und seinen erstaunlich günstigen Preis vergessen lässt, ist das einzigartige 8K Fox & Hound-Kit von Murido eine benutzerfreundliche Lösung zur Fehlerbehebung, die sich durch Einsparungen bei den Arbeitsstunden im Handumdrehen amortisiert.
Murideo 8K Fox & Hound-Kit − Das richtige Werkzeug zur Analyse
Nie wieder werden Sie vor Ort ein Gefühl der Hoffnungslosigkeit verspüren, wenn ein unerbittliches Verfahren von Versuch und Irrtum nicht zur Lösung eines belanglosen, einfachen Problems führt.
Das Murideo 8K Fox & Hound-Kit spürt schnell die Ursache jedes denkbaren Problems vor Ort auf und führt Sie, sofern es sich nicht um einen Geräteausfall handelt, auf den Weg zur Lösung.
→ Einfach ausgedrückt: Wenn Sie das HDMI2.1 Signalgenerator und-analyzer Kit 8K Fox & Hound von Murideo noch nicht in Ihrem Werkzeugkasten haben, sollte es auf Ihrer Wunschliste stehen.
Features des HDMI2.1 Signalgenerators und-analyzer Fox & Hound 8K Kits auf einen Blick
Das Murideo 8K Fox & Hound Set bestehend aus Generator und Analzer im praktischen Koffer und unterstütz HDMI 2.1 mit Auflösungen bis 8K
- 8K Unterstützung (40 Gbit/s / FRL5)
- Testbilder bis 8K
- Deep Color Funktionalität
- HDR Unterstützung
- HDCP in den Versionen 1.4, 2.2 & 2.3
- HDMI 2.1a (kompatibel mit 1.4, 2.0b)
- EDID Verwaltungsfunktion und EDID auslesen
- Audio Test (bis 8-Kanal)
- 2" Farbdisplay in Analayzer und Generator
- Batteriebetrieben (Li-Ion Akku mit 2600 mAh, intern – wiederaufladbar)
- Geringes Gewicht (260g pro Gerät)

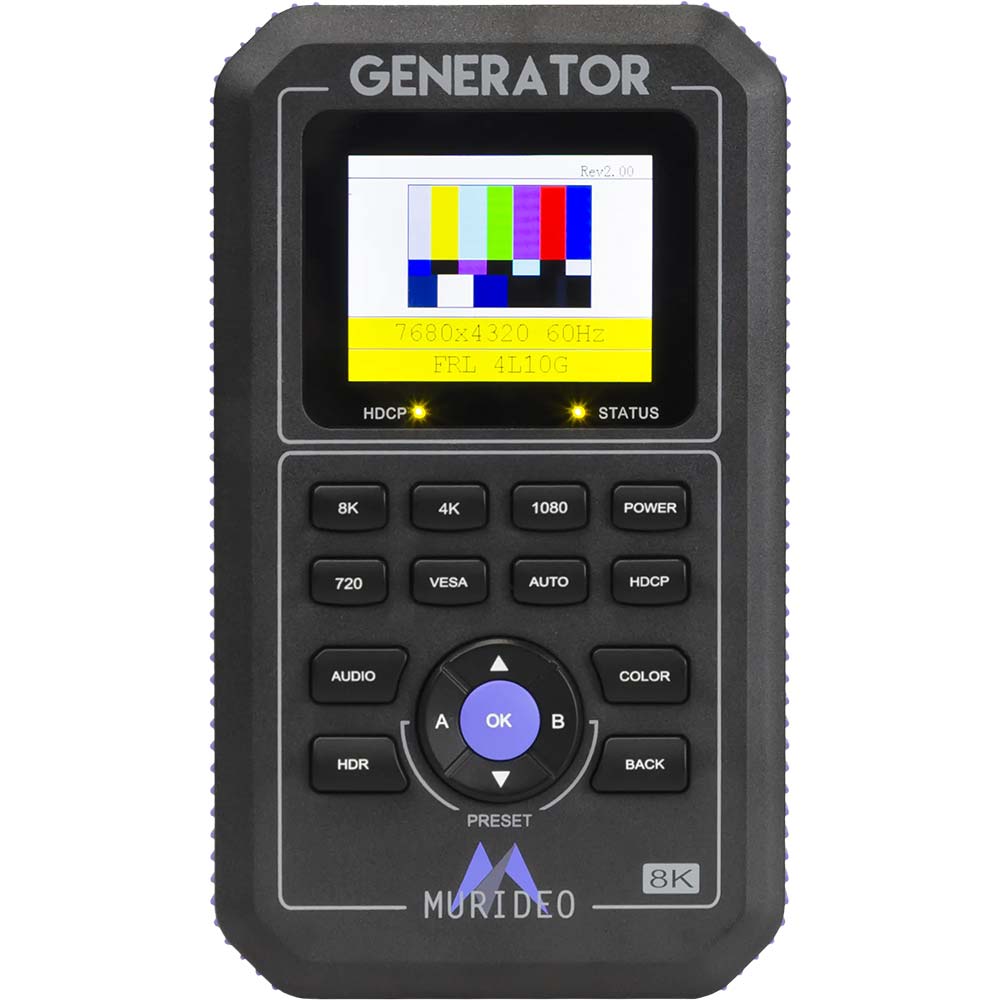

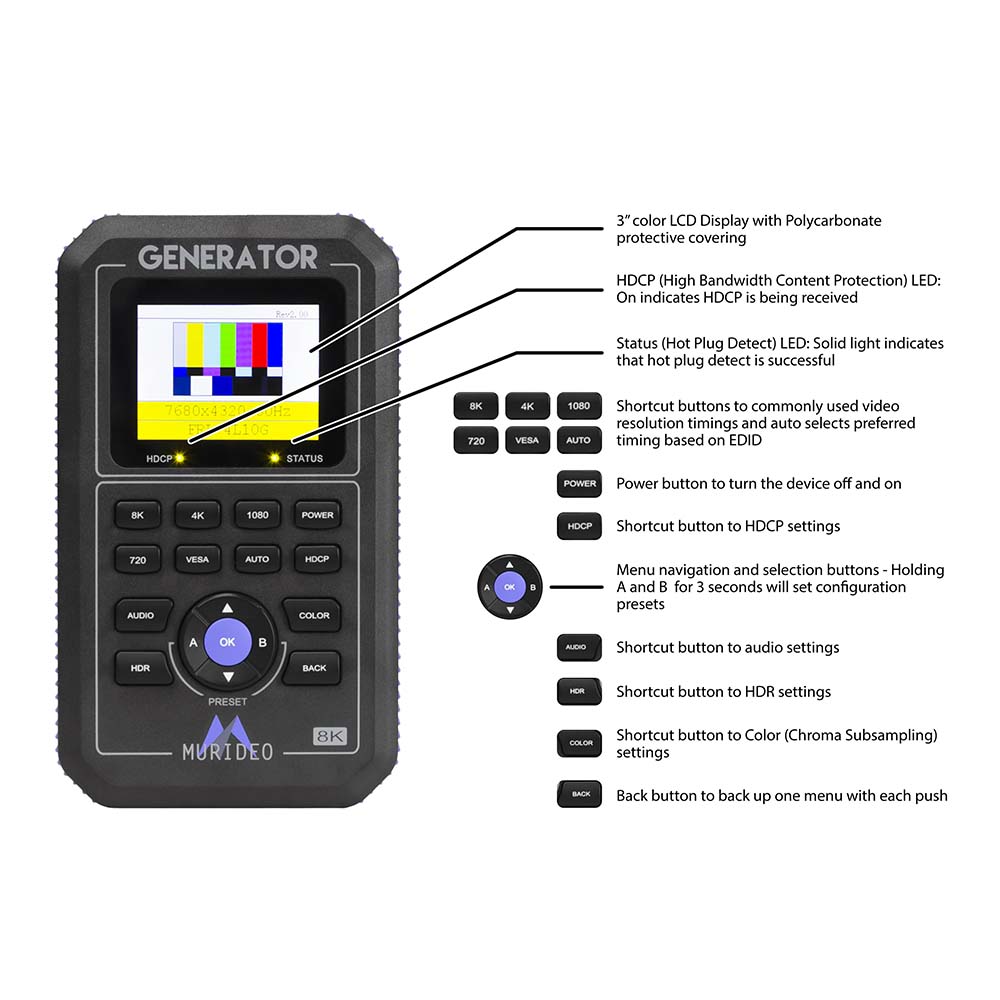

Spezielle Features des 8K Fox & Hound Signalgenerators
- HDCP wählbar – Einstellbare HDCP Version ( 2.3, 2.2, 1.4 oder aus) – hilft bei der Feststellung, ob Quelle, Repeater und Display erfolgreich einen „Handshake“ durchführen und ob das System funktioniert oder nicht
- Hot-Plug-Erkennung
- LEDs für Hot-Plug-Erkennung und HDCP-Anzeige
- EDID Management
- Videobandbreite bis 40 Gbit/s
- Unterstützte Auflösungen: 720/60p bis 8K/60 4:2:0, 10 Bit
- VESA 640x480/60 bis 1680x1050/60
- 4K 10-, 12-, 16-Bit-Unterstützung
- 4K-Videobandbreite: bis 18 Gbps
- HDR (High Dynamic Range)-Injektor und -Management
- Audiotests: 2–8 Kanäle
- Optimierte Ergonomie durch großes LCD-Farbdisplay
- Tragbar/ batteriebetrieben
- Akku: Interner wiederaufladbarer 7,4-V-Li-Ion-Akku mit 2600 mAh
- Netzbetrieb: 12 V Gleichstromversorgung

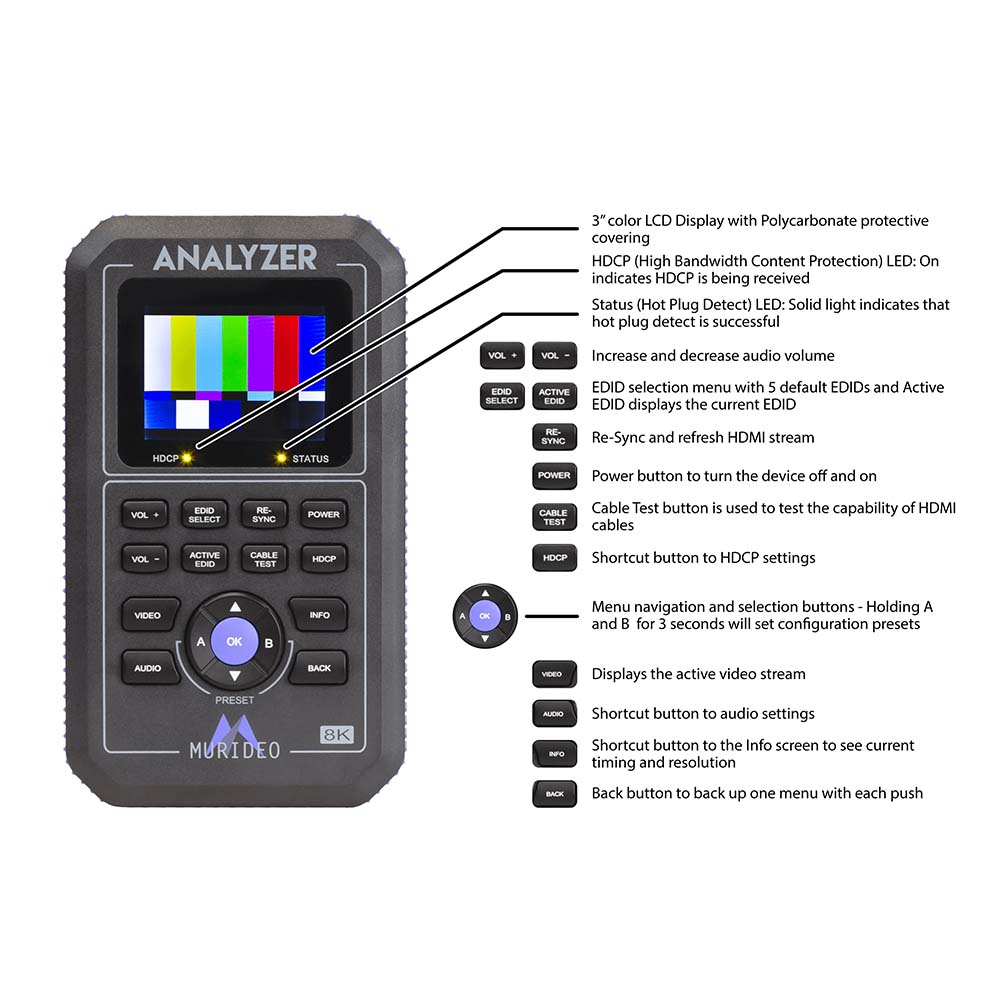

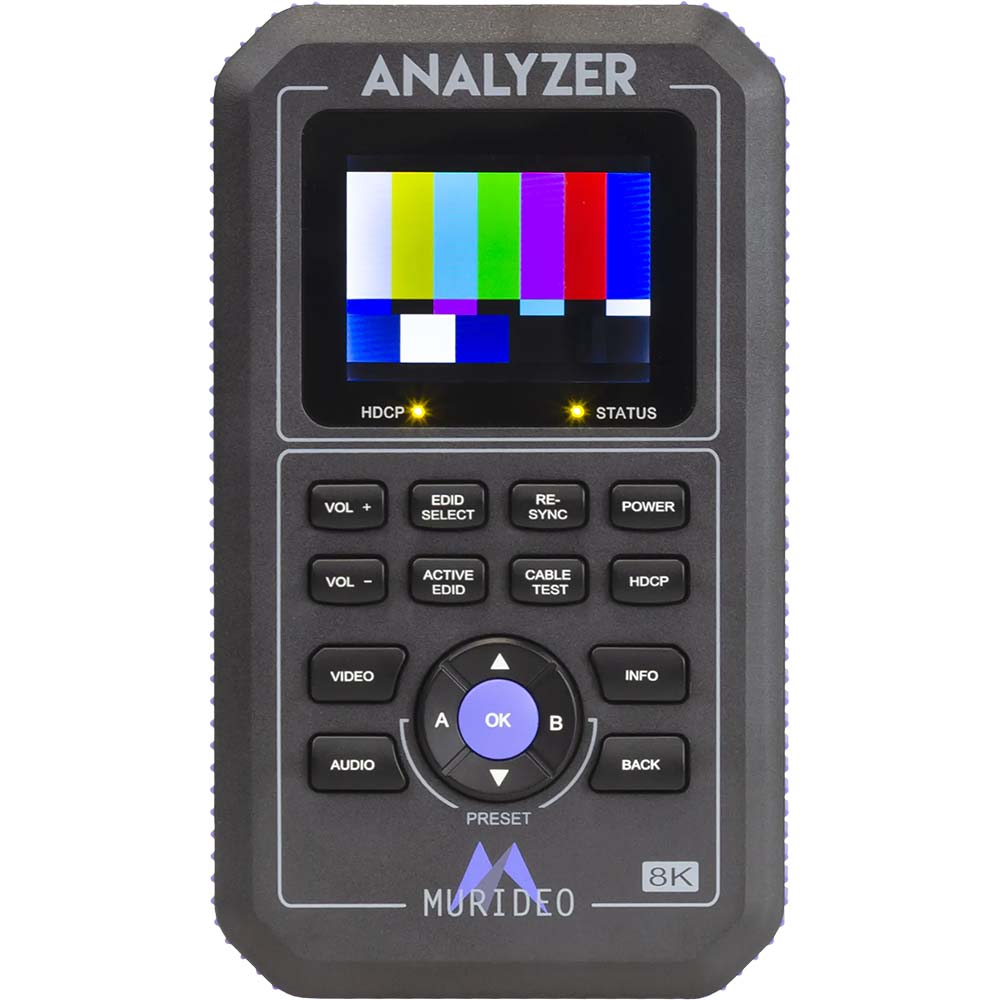

Spezielle Features des 8K Fox & Hound Signalanalyzers
- HDCP-Test – 2.2, 1.4, keine
- Analysiert beliebige HDMI-Signale bis 40 Gbit/s
- 4K HDMI-Signalanalyse bis18 Gbit/s 4K @60 (4096x2160p60, 4:4:4)
- Kabeltest aller kupferbasierten HDMI-Kabel bis 40 Gbit/s
- 4K HDMI-Kabeltest mit bis zu 18 Gbit/s
- Überprüfung aktiver optischer HDMI Kabel
- Anzeige von AV-Inhalten bis zu 40 Gbit/s
- Videobandbreite bis 40 Gbit/s
- 4K 10-, 12-, 16-Bit-Unterstützung
- 4K-Videobandbreite: bis 18 Gbps
- EDID Analyse – inklusive Lese- und Schreibfunktionen
- Analyse von HDR (High Dynamic Range)-Signale und Metadaten
- Audiotests: 2–8 Kanäle
- Optimierte Ergonomie durch großes LCD-Farbdisplay
- Tragbar/ batteriebetrieben
- Akku: Interner wiederaufladbarer 7,4-V-Li-Ion-Akku mit 2600 mAh
- Netzbetrieb: 12 V Gleichstromversorgung
Spezifikation
Technische Daten des HDMI2.1 Signalgenerator und-analyzer Kits 8K Fox & Hound von Murideo
| Technische Daten des 8K60 HDMI2.1 Signalgenerator und-analyzer Kits Fox & Hound 8K von Murideo | ||
| 8K Fox & Hound Signalgenerator |
8K Fox & Hound Signalanalyzer |
|
| Video | ||
| HDMI Version | HDMI 2.1 (FRL5 40Gbps) | |
| HDCP Version | bis HDCP 2.3 | |
| HDCP ON/ OFF | √ (ja: HDCP ON/ OFF wird unterstützt) | |
| Maximale Taktrate | 600 mscs (594 MHz) | |
| Maximaler Durchsatz pro Kanal | 10 Gbps (40 Gbps Total) | |
| Auflösung/ Timings |
8K (UHD2): 24Hz, 25Hz, 30Hz, 50Hz und 60Hz |
|
| Video Encoding | RGB, YCbCr | |
| Video Sampling Modele | RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0 | |
| Farbtiefe | 8-, 10-, 12-bit und AUTO EDID Lesen | |
| HDR | √ (ja) HDR-Injektor mit Metadatenverwaltung |
√ (ja) Analysiere HDR-Inhalte mit Metadaten |
| EDID | √ (ja) EDID management |
√ (ja) EDID-Analyse |
| Audio | ||
| Audiokanäle | bis zu 8 Audiokanäle (7.1) | |
| Audioausgabe | 2-Kanal-LPCM und 8-Kanal-LPCM | |
| VU-Meter-Kanäle | bis zu 8 Audiokanäle (7.1) | |

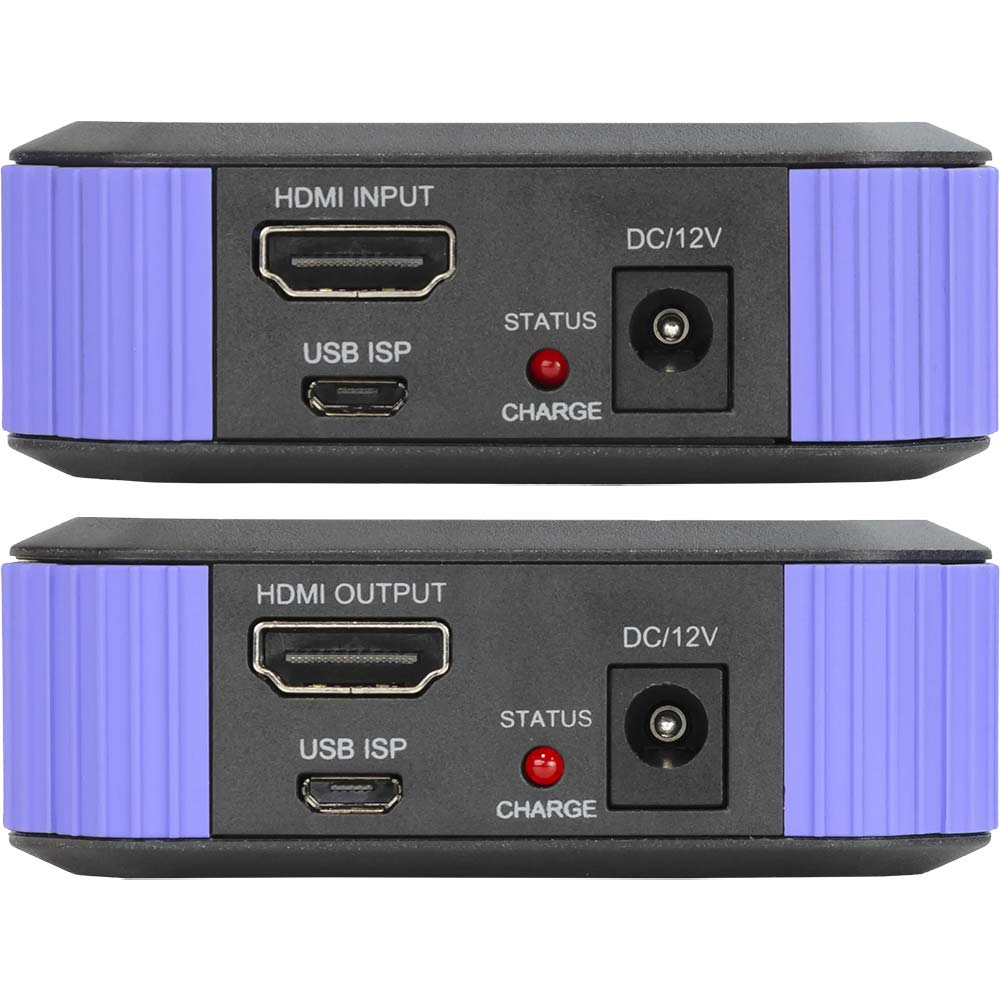

| Anschlüsse | ||
| HDMI | 1x HDMI Buchse (19-polig, Typ A) | 1x HDMI Buchse (19-polig, Typ A) |
| Firmware | 1x Micro USB Buchse | 1x Micro USB Buchse |
| Stromversorgung | ||
| Stromversorgung (Einzeleinheit) | 7,4 V, 2600 mAh, interner Akku oder Netzteil | 7,4 V, 2600 mAh, interner Akku oder Netzteil |
| Leistungsaufnahme | 7,5 W (max.) | 7,5 W (max.) |
| Netzteil (2 Stück) | Eingang: 100–240 V AC, 50/60 Hz Ausgang: 12 V DC, 2 A |
|
| Umgebungsbedingungen | ||
| Betriebstemperatur | −5 bis 51°C (23 ~ 125°) | |
| Lagertemperatur | −20 bis 60°C (-4 ~ 140°F) | |
| Luftfeuchte | 5% bis 90% relative Luftfeuchtigkeit (nicht kondensierend) | |
| Kühlung | passiv | |
| Physische Eigenschaften | ||
| Abmessungen (HxTxB) | ca. 30 x 78 x 135mm | ca. 30 x 78 x 135mm |
| Gewicht | ca. 260g | ca. 260g |
Lieferumfang des 8K60/ 4K120 Signalgenerator und-analyzer Kits Murideo 8K Fox & Hound
- 1x Murideo MU-FXHD-KIT-8K: Murideo 8K Fox & Hound-Kit, bestehend aus
- 1x Murido MU-FXHD-GEN: Fox - 8K Signalgenerator
- 1x Murido MU-FXHD-ANA: Hound - 8K Signalanalyzer
- 2x Ultra High Speed HDMI Kabel (48G HDMI 2.1 Kabel für 8k @60Hz und 4K @120Hz)
- 2x Micro USB Kabel
- 2x 12V DC, 2A Netzteil
- 1x Hartschalenkoffer
Features des HDMI2.1 Signalgenerators und-analyzer Fox & Hound 8K Kits auf einen Blick
Das Murideo 8K Fox & Hound Set bestehend aus Generator und Analzer im praktischen Koffer und unterstütz HDMI 2.1 mit Auflösungen bis 8K
- 8K Unterstützung (40 Gbit/s / FRL5)
- Testbilder bis 8K
- Deep Color Funktionalität
- HDR Unterstützung
- HDCP in den Versionen 1.4, 2.2 & 2.3
- HDMI 2.1a (kompatibel mit 1.4, 2.0b)
- EDID Verwaltungsfunktion und EDID auslesen
- Audio Test (bis 8-Kanal)
- 2" Farbdisplay in Analayzer und Generator
- Batteriebetrieben (Li-Ion Akku mit 2600 mAh, intern – wiederaufladbar)
- Geringes Gewicht (260g pro Gerät)
Spezielle Features des 8K Fox & Hound Signalgenerators
- HDCP wählbar – Einstellbare HDCP Version ( 2.3, 2.2, 1.4 oder aus) – hilft bei der Feststellung, ob Quelle, Repeater und Display erfolgreich einen „Handshake“ durchführen und ob das System funktioniert oder nicht
- Hot-Plug-Erkennung
- LEDs für Hot-Plug-Erkennung und HDCP-Anzeige
- EDID Management
- Videobandbreite bis 40 Gbit/s
- Unterstützte Auflösungen: 720/60p bis 8K/60 4:2:0, 10 Bit
- VESA 640x480/60 bis 1680x1050/60
- 4K 10-, 12-, 16-Bit-Unterstützung
- 4K-Videobandbreite: bis 18 Gbps
- HDR (High Dynamic Range)-Injektor und -Management
- Audiotests: 2–8 Kanäle
- Optimierte Ergonomie durch großes LCD-Farbdisplay
- Tragbar/ batteriebetrieben
- Akku: Interner wiederaufladbarer 7,4-V-Li-Ion-Akku mit 2600 mAh
- Netzbetrieb: 12 V Gleichstromversorgung
Spezielle Features des 8K Fox & Hound Signalanalyzers
- HDCP-Test – 2.2, 1.4, keine
- Analysiert beliebige HDMI-Signale bis 40 Gbit/s
- 4K HDMI-Signalanalyse bis18 Gbit/s 4K @60 (4096x2160p60, 4:4:4)
- Kabeltest aller kupferbasierten HDMI-Kabel bis 40 Gbit/s
- 4K HDMI-Kabeltest mit bis zu 18 Gbit/s
- Überprüfung aktiver optischer HDMI Kabel
- Anzeige von AV-Inhalten bis zu 40 Gbit/s
- Videobandbreite bis 40 Gbit/s
- 4K 10-, 12-, 16-Bit-Unterstützung
- 4K-Videobandbreite: bis 18 Gbps
- EDID Analyse – inklusive Lese- und Schreibfunktionen
- Analyse von HDR (High Dynamic Range)-Signale und Metadaten
- Audiotests: 2–8 Kanäle
- Optimierte Ergonomie durch großes LCD-Farbdisplay
- Tragbar/ batteriebetrieben
- Akku: Interner wiederaufladbarer 7,4-V-Li-Ion-Akku mit 2600 mAh
- Netzbetrieb: 12 V Gleichstromversorgung
Downloads
Anwendungsbeispiele
Wie funktioniert die Fehlersuch mit dem Murideo 8K Fox & Hound-Kit?
Ersetzen Sie die Quelle/ das Quellgerät durch Signalgenerator MU-FXHD-GEN und schließen Sie gleichzeitig den Analyzer MU-FXHD-ANA am Ende des Signalpfads an, der in der fertigen Installation zum Display führt. Das Murideo 8K Fox & Hound System senden und sammeln Daten, die über die Systeminfrastruktur übertragen werden.
Der Fox & Hound-Generator ist in der Lage, ein Muster zu senden, das die Auflösung der Quelle – von 720p bis 8K – reproduziert. Wenn der Endpunkt (hier der 8K Fox & Hound Analyzer MU-FXHD-ANA) das gesendete Signal nicht anzeigt, bewegen Sie den Analyzer (MU-FXHD-ANA) sequenziell durch die Gerätekette Richtung Quelle (hier der 8K Fox & Hound Analyzer MU-FXHD-GEN), bis die Problemstelle gefunden ist – diese Überprüfung ist in der Regel innerhalb von Minuten erledigt.
Ab diesem Punkt müssen keine Vermutungen bzw. Mutmaßungen mehr angestellt werden wo der Fehler liegt, die Zeit kann jetzt gezielt zur Lösung des Problems genutzt werden.
