4-Port Industrial VGA Video/Audio Splitter über CAT5 VOPEX M12VA-4 von NTI
4-Port Industrial VGA Video/Audio Splitter über CAT5
4-fach Industrie-VGA+Audio-Splitter mit M12-Steckverbindern | Für Einsatz in besonderen Umgebungen, Zügen und Fahrzeugen |
4-Port VGA&Audio-Splitter/ Extender über CAT5 (mit M12-Anschlüssen)
4-Port VGA&Audio-Splitter/ Extender über CAT5 (mit M12-Anschlüssen)
4-Port Industrial VGA Video/Audio Splitter über CAT5
VOPEX M12VA-4 von NTI
Variante
Verkaufspreis708,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 708,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Nicht lagernd. Lieferzeit ca. 2 Wochen
Artikelnummer: VOPEX-M12VA-4
4-fach Industrie-VGA+Audio-Splitter mit M12-Steckverbindern | Für Einsatz in besonderen Umgebungen, Zügen und Fahrzeugen |
4-Port VGA&Audio-Splitter/ Extender über CAT5 (mit M12-Anschlüssen)
4-Port VGA&Audio-Splitter/ Extender über CAT5 (mit M12-Anschlüssen)
Allg. Produktbeschreibung

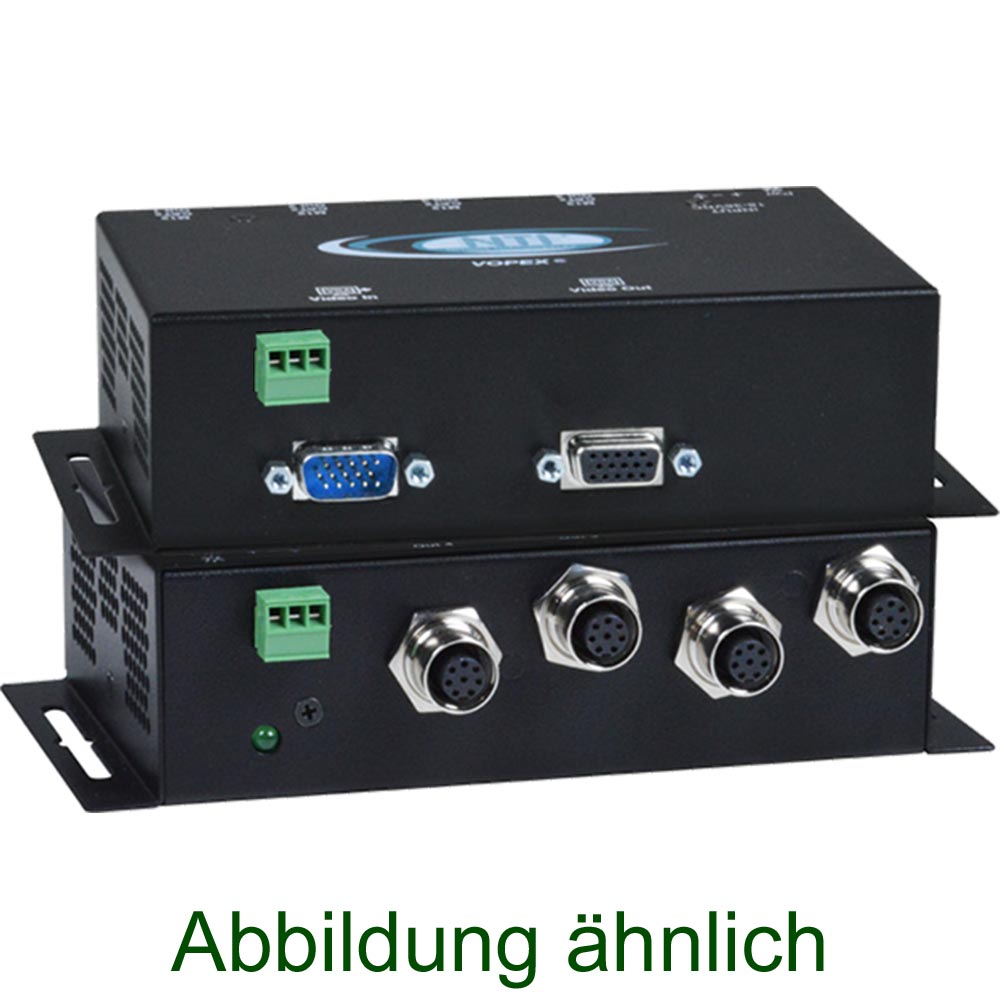

NTI VOPEX-M12VA-4: 4-fach Industrie-VGA-Splitter über CAT5 - mit M12-Steckverbinder und Stereo-Audio-Übertragung
Der VGA+Audio Splitter/Extender VOPEX-M12VA-4 aus der VOPEX®-Industrie-Serie von NTI ist ein 4-Port VGA/Audio-Veteiler/Extender für den industriellen Einsatz. Dieser VGA-über-CAT-Verteiler sendet zeitgleich Audio- und hochauflösende Videosignale von einem PC an 4 entfernte Monitore.
Da die VGA & Audio-Signalübertragung bei dem VGA/Audio Splitter VOPEX-M12VA-4 über herkömmliche CAT5/5e/6 Kabel (mit M12-Anschlüssen) erfolgt, können die Monitore und Lautsprecher dabei bis zu 180 Meter vom VGA/Audio Verteiler entfernt sein.
VOPEX-M12VA-4: VGA/Audio Verteiler mit M12 Steckverbindern
Das robuste M12 Verbindungssystem dieses VGA-Verteilsystems ist resistent gegen Erschütterungen und stellt sichere Verbindungen auch in rauer Umgebung her, deshalb ist dieser Industrie-VGA-Splitter ideal für die Verteilung von Stereo-Audio- und VGA-Signalen bei Transportsystemen und mobilen Einsätzen sowie extremen Industrieumgebungen geeignet.
VGA Video/Audio Splitter/Extender System mit zwei Komponenten
Das VGA Video (& Audio) Splitter/Extender System "VOPEX® M12 Industrie" besteht aus zwei Komponenten:
- Der VGA Verteilereinheit VOPEX-M12VA-4, welche direkt via Audio- und VGA-Kabel mit dem PC verbunden wird (an dieser kann auch ein lokaler Kontrollmonitor angeschlossen werden) sowie
- den Empfangseinheiten, welche via VGA-Kabel an an jedem Monitor angeschlossen werden.
Die Remote Einheiten werden mittels CAT5/5e/6 Kabel und M12 Anschlüssen mit der VOPEX-M12VA-4 verbunden, so dass jederzeit eine sichere Verbindung - auch in rauen Umgebungen - gewährleistet ist.
Die wichtigsten Eigenschaften des Industrie-VGA-Splitters mit M12-Steckverbindern VOPEX-M12VA-4 auf einen Blick:
- Für Auflösungen bis 1920x1440
- Leicht erweiterbar
- Mit Stereo-Audio Übertragung
- Erreicht die Anforderungen für ESD (Electrostatic discharge) Immunität gemäß IEC/EN 61000-4-2
- Robuste Industrie-Ausführung: Hoch qualitatives Stahlblechgehäuse mit Pulverbeschichtung
- M12 Anschlüsse sind resistent gegen Erschütterungen und stellen sichere Verbindungen auch in rauer Umgebung her
- Inklusive Befestigungssatz
- Ideal für Digital Signage, Passagier Informations Systeme, Bahnhöfe, Industrieanwendungen, Flughäfen und andere Anwendungen die sichere robuste Installationen erfordern
Einsatzgebiete des VGA Video Splitter/Extender Systems VOPEX-M12VA-4
Durch die großen Übertragungswege (bis 180m), die hohe Auflösung (1920x1440) und M12 Anschlüsse ist dieses Industrie-VGA-Audio/Video-Verteilsystem ideal für
- Digital Signage Installationen,
- Passagier Informations Systeme,
- Flughäfen und Bahnhöfe,
- Industrieanwendungen und
- andere Anwendungen die eine sichere und robuste Audio- und VGA-Übertragung/ -Installationen erfordern
Spezifikation
Technische Daten des VGA/Audio-Splitter/Extender-Systems VOPEX® M12VA-4 Industrie
Tabellarische Darstelleung der Technischen Daten des VGA/Audio Splitters VOPEX-M12VA-4 von NTI
| VGA+Audio Splitter/ VGA-Audio Verteileinheit VOPEX-M12VA-4 | |
|---|---|
| Video-Eingang | |
| Anschluss | 1x VGA-Buchse - 15-Pin HD Eingangsbuche |
| Maximaler Eingangspegel für Video | 1,45 Vp-p |
| Eingangsimpedanz | 75Ω (Ohm) |
| Synchroniastion | Unterstützt Separate und Composite TTl level-Sync und Sync auf Grün |
| Sync-Eingangsfrequenzbereiche | Horizontal: 15 bis 130kHz Vertikal: 30 bis 150 Hz |
| DC Kopplung | Video ist DC gekoppelt |
| Video-Ausgang | |
| M12-Buchse | 4x |
| VGA-Buchse (15-Pin HD) | 1x |
| Auflösung | bis 1900x1440 |
| Maximaler Ausgangspegel für Video | 1,45 Vp-p |
| Eingangsimpedanz | 75Ω (Ohm) |
| Stereo-Audio | |
| Audio Unterstützung | √ (ja) |
| Audio-Eingang | 1x Klemmblock für Stereo-Audio |
| Frequenzgang | 20Hz bis 20kHz ±1dB |
| SNR | 76 dBA |
| THD+N | 0,017% |
| Stereo Übersprechen | -70 dB |
| Eingangsimpedanz | 10 kΩ |
| Audio-Qualität | Stereo-Audio in CD-Qualität |
| Line-Ausgang | Aktiv-Lautsprecher |
| Stromversorgung | |
| Spannung | 18 ~ 36 VDC |
| Anschluss | abnehmbare 3-polige Schraubklemme |
| Leistungsaufnahme/ Energieverbrauch (max) | < 5W |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20°C bis 70°C (-4°F ~ 158°F) |
| Lagertemperatur | -40°C bis 85°C (-40°F ~ 185°F) |
| Luftfeuchte | 17% bis 90% relative Luftfeuchtigkeit, nicht kondensieren (im Betrieb und bei Lagerung) |
| Physische Eigenschaften | |
| Abmessungen (BxTxH) (in) | 5.63x3.46x1.71 |
| MTBT in Stunden | 504094 |
| Zulassungen | |
| RoHS | |
| Garantie | |
| Garantie | 2 Jahre Herstellergarantie |
Tabellarische Darstelleung der Technischen Daten der VGA/Audio Empfänger für VOPEX® M12VA-4 Industrie
| ST-M12V-R-600 | ST-M12VA-R-600 | |
|---|---|---|
| Video-Eingang | ||
| Signal-Eingang | 1x M12-Buchse 8-Pin-A-Codes für CAT5/ 5e/ 6-KAbel |
|
| Video-Ausgang | ||
| Anschluss | 1x VGA-Buchse - 15-Pin HD Eingangsbuche | |
| Auflösung | bis 1900x1440 | |
| Maximaler Ausgangspegel für Video | 1,45 Vp-p | |
| Eingangsimpedanz | 75Ω (Ohm) | |
| Videoqualität | Für optimale Bilder kann die Videoqualität zur Anpassung an verschiedene Leitungslängen manuell eingestellt werden | |
| Stereo-Audio | ||
| Audio Unterstützung | - (nein) | √ (ja) |
| Audio-Ausgang | -- | Klemmblock für Stereo-Audio Verbindung |
| Frequenzgang | 20Hz bis 20kHz ±1dB | |
| SNR | 76 dBA | |
| THD+N | 0,017% | |
| Stereo Übersprechen | -70 dB | |
| Audio-Qualität | Stereo-Audio in CD-Qualität | |
| Line-Ausgang | Unterstützt Multimedia-Lautsprecher | |
| Maximaler Ausgangspegel | 3,1Vp-p (Line-Pegel) | |
| Stromversorgung | ||
| Spannung | 18 ~ 36 VDC | |
| Anschluss | abnehmbare 3-polige Schraubklemme | |
| Leistungsaufnahme/ Energieverbrauch (max) | < 5W | |
| Umgebungsbedingungen | ||
| Betriebstemperatur | -20°C bis 70°C (-4°F ~ 158°F) | |
| Lagertemperatur | -40°C bis 85°C (-40°F ~ 185°F) | |
| Luftfeuchte | 17% bis 90% relative Luftfeuchtigkeit, nicht kondensieren (im Betrieb und bei Lagerung) |
|
| Physische Eigenschaften | ||
| Abmessungen (BxTxH) (in) | 3.48x3.08x1.45 | |
| MTBT in Stunden | 593095 | 366496 |
| Zulassungen | ||
| RoHS | ||
| Garantie | ||
| Garantie | 2 Jahre Herstellergarantie | |
Lieferumfang des VOPEX® M12 Industrie Systems VOPEX-M12VA-4
- 1x VOPEX-M12VA-4: 4-fach VGA+Audio Verteiler über CAT mit M12-Steckverbindern (VGA Splitter/ Extender)
- 1x VGA-Kabel-Anschlusskabel - 1m
- 1x CD mit Bedienungsanleitung (als pdf-Datei)
- 1x Quick Start/ Quick Installation Guide
Optional erhältlich:
- ST-M12VA-R-600: Industrial VGA/Audio Receiver mit M12-Steckeranschluss (am Eingang) und VGA+Audio-Ausgang
- ST-M12V-R-600: Industrial VGA Receiver mit M12-Steckeranschluss (am Eingang) und VGA-Ausgang
Die wichtigsten Eigenschaften des 4-fach Industrie VGA+Audio Splitters mit M12-Steckverbindern VOPEX M12VA-4 Industrie auf einen Blick:
- Für Auflösungen bis 1920x1440
- Leicht erweiterbar
- Stereo-Audio Übertragung
- Erreicht die Anforderungen für ESD (Electrostatic discharge) Immunität gemäß IEC/EN 61000-4-2
- Robuste Industrie-Ausführung: Hoch qualitatives Stahlblechgehäuse mit Pulverbeschichtung
- M12 Anschlüsse sind resistent gegen Erschütterungen und stellen sichere Verbindungen auch in rauer Umgebung her
- Inklusive Befestigungssatz (für VOPEX® VGA-Verteileinheit und Empfänger)
- Ideal für Digital Signage, Passagier Informations Systeme, Bahnhöfe, Industrieanwendungen, Flughäfen und andere Anwendungen die sichere robuste Installationen erfordern
Gruppierte Darstellung der Technischen Daten des 4-Port Industrie-VGA/Audio-Splitters mit M12-Steckverbindern
VGA+Audio-Verteiler (VOPEX M12VA-4):

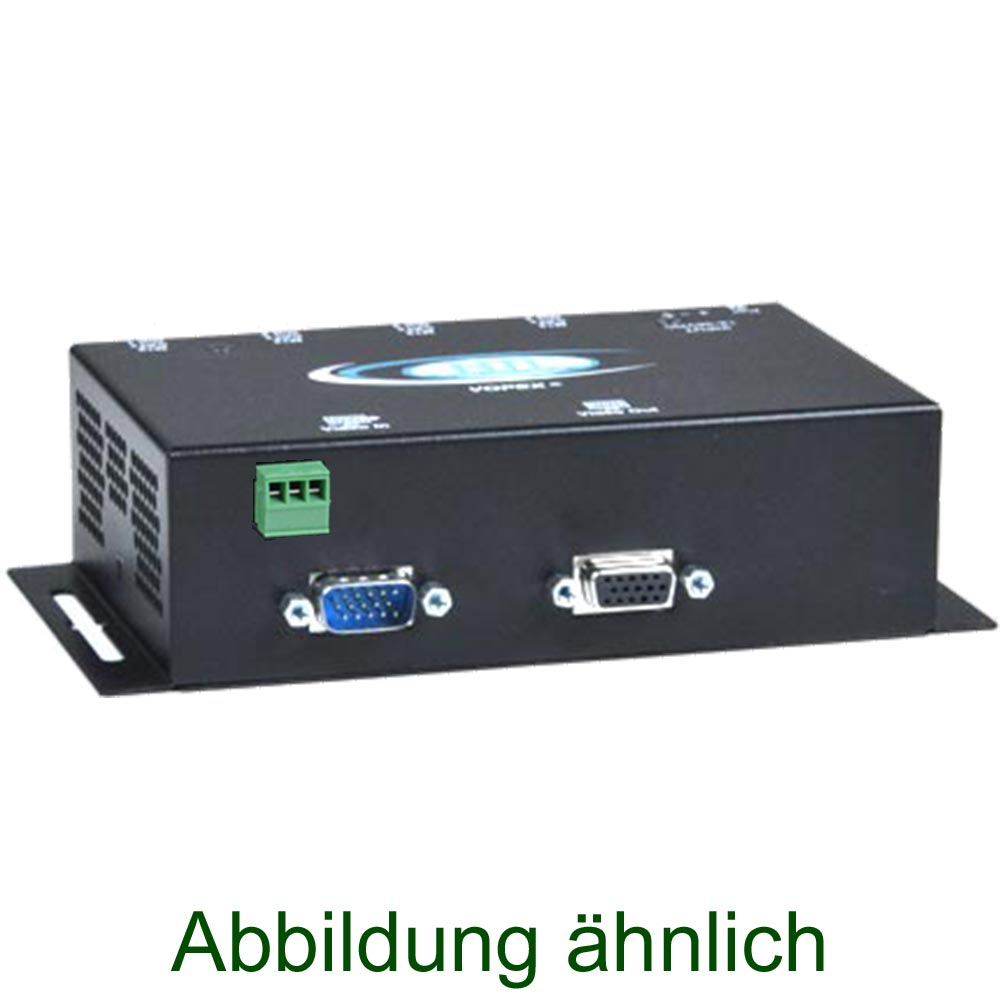

VGA-Video-Eingang:
- 1x VGA Video Eingang über VGA-Buchse (15-Pin HD Anschluss)
- Eingangsfrquenzbereich:
- Horizontal 15 kHz bis 130 kHz,
- Vertical: 30 Hz bis 150 Hz
- Unterstützt separate und composite "TTL level sync" und "Sync on Green"
- Eingangsimpedanz: 75 Ohm
- Maximaler Eingangspegel: 1.45 p-p

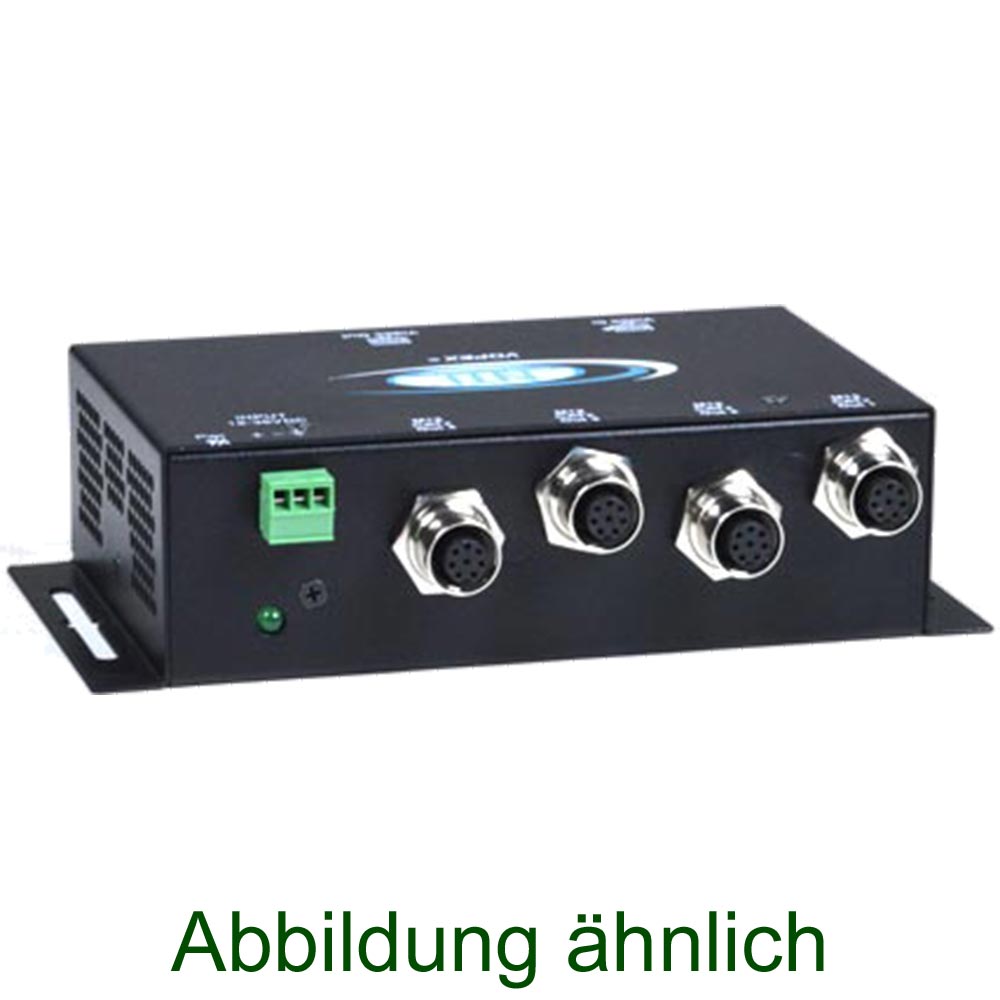

Video-Ausgänge:
- 4x 8-polige A-Coded M12 Buchse für CAT5/5e/6 Kabel zu den Empfängern
- 1x VGA Buchse (15-Pin HD Anschluss) - für lokalen Monitor
- Klare und scharfe Bilder bis Auflösungen von 1920x1440
- Ausgangsimpedanz: 75 Ohm
- Maximaler Ausgangspegel: 1.45Vp-p
Audio Eingang:
- 1x Terminal Block für Stereo-Audio
- Frequenzgang: 20 Hz bis 20 kHz ±1 dB
- SNR: 76 dBA
- THD+N: 0,017%
- Stereo Übersprechen: -70 dB
- Eingangsimpedanz: 10 Ohm
- Line-Ausgang unterstützt Multimedia-Lautsprecher
CD-Qualität am Audio-Ausgang - Maximum I/O Level Ebene für Audio: 3,1 Vp-p (Line-Pegel)
Erforderliche Kabel:
- 1x VGA Anschlusskabel (VGA Anschlusskabel - 1 Meter - im Lieferumfang enthalten)
- CAT5, CAT5e oder CAT6 UTP "straight through" Kabel (gemäß TIA/EIA-568B) mit 8-Pin M12 Stecker in entsprechenden Längen (nicht im Lieferumfang enthalten)
- (M12-8PWTP-M-FA Anschlussstecker für Netzwerkkabel liefern wir optional gerne mit)
Stromversorgung:
- 18 bis 36 VDC über 3polige Schraubklemme
- Stromaufnahme: <5W
Umgebungsbedingungen:
- Betriebstemperatur: -20°C bis 70°C,
- Lagertemperatur: -40°C bis 85°C
- Luftfeuchte im Betrieb: 17 bis 90% relative Luftfeuchtigkeit nicht kondensierend
Physische Eigenschaften:
- Abmessungen (BxTxH): 5,63x3,46x1,71 in
- MTBF (in Stunden): 504094
VGA-Empfänger (Remote Einheit):
VGA-Video-Ausgang:
- 1x VGA Video Ausgang (über 15-pin HD Anschluss)
- Für Auflösungen bis 1920x1440 (abhängig von den verwendeten Netzwerkkabeln und der Leitungslänge)
- Ausgangsimpedanz: 75 Ohm
- Maximaler Pegel: 1.45Vp-p.
- Für optimale Bilder kann die Videoqualität zur Anpassung an verschiedene Leitungslängen manuell eingestellt werden
Audio Ausgang (nur Modell ST-M12VA-R-600):
- 1x Terminal Block für Stereo-Audio
- Frequenzgang: 20 Hz bis 20 kHz ±1 dB
- SNR: 76 dBA
- THD+N: 0,017%
- Stereo Übersprechen: -70 dB
- Eingangsimpedanz: 10 Ohm
- Line-Ausgang unterstützt Multimedia-Lautsprecher
CD-Qualität am Audio-Ausgang - Maximum Output Level für Audio: 3,1 Vp-p (Line-Pegel)
Stromversorgung:
- 18 bis 36 VDC über 3-polige Schraubklemmen
- Stromaufnahme: <5W
Umgebungsbedingungen:
- Betriebstemperatur: -20°C bis 70°C,
- Lagertemperatur: -40°C bis 85°C
- Luftfeuchte im Betrieb: 17 bis 90% relative Luftfeuchtigkeit nicht kondensierend
Physische Eigenschaften:
- Abmessungen (BxTxH): 3,48x3,08x1,45 in
- MTBF (in Stunden):
- ST-M12V-R-600: 582822
- ST-M12VA-R-600: 517487
Artikel- und Bestellnummern des Industrie-VGA-Verteilsystems VOPEX® M12 Industrie
Industrial VGA Verteilereinheit über CAT5 mit M12-Steckverbindern
| Artikelnr. | Kurzbeschreibung | Unterstützte Signale | Anzahl der Ausgangs-Ports |
|---|---|---|---|
| VOPEX-M12V-4 | 4-Port Industrie-VGA-Splitter/ Extender via CAT-Kabel mit M12-Steckverbindern | VGA Video | 4 |
| VOPEX-M12V-8 | 8-Port Industrie-VGA-Splitter/ Extender via CAT-Kabel mit M12-Steckverbindern | VGA Video | 8 |
| VOPEX-M12V-16 | 16-Port Industrie-VGA-Splitter/ Extender via CAT-Kabel mit M12-Steckverbindern | VGA Video | 16 |
| VOPEX-M12VA-4 | 4-Port Industrie-VGA-Splitter/ Extender mit Stereo-Audio via CAT-Kabel mit M12-Steckverbindern | VGA Video, Stereo-Audio |
4 |
| VOPEX-M12VA-8 | 8-Port Industrie-VGA-Splitter/ Extender mit Stereo-Audio via CAT-Kabel mit M12-Steckverbindern | VGA Video, Stereo-Audio |
8 |
| VOPEX-M12VA-16 | 16-Port Industrie-VGA-Splitter/ Extender mit Stereo-Audio via CAT-Kabel mit M12-Steckverbindern | VGA Video, Stereo-Audio |
16 |
Industrial VGA Empfänger über CAT5 mit M12-Steckverbindern (Remote Einheiten für VOPEX-M12V(A)-x
| Artikelnummer | Kurzbeschreibung | Unterstütze Signale | Reichweite |
|---|---|---|---|
| ST-M12V-R-600 | Industrie-VGA-über-CAT-Empfänger mit M12-Steckerverbindern | VGA Video | 180m |
| ST-M12VA-R-600 | Industrie-VGA+Audio-über-CAT-Empfänger mit M12-Steckerverbindern | VGA Video, Stereo-Audio |
180m |
Bestellnummern
Empfohlenes Zubehör
Industrial VGA/Audio-via-CAT Receiver | ST-M12VA-R-600 von NTI
Industrie-VGA+Audio-über-CAT-Empfänger mit M12-Steckerverbindern
Benutzerdefinierter Prototyp für verwandte Produkte
Kundenrezensionen
Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation
Technische Daten des VGA/Audio-Splitter/Extender-Systems VOPEX® M12VA-4 Industrie
Tabellarische Darstelleung der Technischen Daten des VGA/Audio Splitters VOPEX-M12VA-4 von NTI
| VGA+Audio Splitter/ VGA-Audio Verteileinheit VOPEX-M12VA-4 | |
|---|---|
| Video-Eingang | |
| Anschluss | 1x VGA-Buchse - 15-Pin HD Eingangsbuche |
| Maximaler Eingangspegel für Video | 1,45 Vp-p |
| Eingangsimpedanz | 75Ω (Ohm) |
| Synchroniastion | Unterstützt Separate und Composite TTl level-Sync und Sync auf Grün |
| Sync-Eingangsfrequenzbereiche | Horizontal: 15 bis 130kHz Vertikal: 30 bis 150 Hz |
| DC Kopplung | Video ist DC gekoppelt |
| Video-Ausgang | |
| M12-Buchse | 4x |
| VGA-Buchse (15-Pin HD) | 1x |
| Auflösung | bis 1900x1440 |
| Maximaler Ausgangspegel für Video | 1,45 Vp-p |
| Eingangsimpedanz | 75Ω (Ohm) |
| Stereo-Audio | |
| Audio Unterstützung | √ (ja) |
| Audio-Eingang | 1x Klemmblock für Stereo-Audio |
| Frequenzgang | 20Hz bis 20kHz ±1dB |
| SNR | 76 dBA |
| THD+N | 0,017% |
| Stereo Übersprechen | -70 dB |
| Eingangsimpedanz | 10 kΩ |
| Audio-Qualität | Stereo-Audio in CD-Qualität |
| Line-Ausgang | Aktiv-Lautsprecher |
| Stromversorgung | |
| Spannung | 18 ~ 36 VDC |
| Anschluss | abnehmbare 3-polige Schraubklemme |
| Leistungsaufnahme/ Energieverbrauch (max) | < 5W |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20°C bis 70°C (-4°F ~ 158°F) |
| Lagertemperatur | -40°C bis 85°C (-40°F ~ 185°F) |
| Luftfeuchte | 17% bis 90% relative Luftfeuchtigkeit, nicht kondensieren (im Betrieb und bei Lagerung) |
| Physische Eigenschaften | |
| Abmessungen (BxTxH) (in) | 5.63x3.46x1.71 |
| MTBT in Stunden | 504094 |
| Zulassungen | |
| RoHS | |
| Garantie | |
| Garantie | 2 Jahre Herstellergarantie |
Tabellarische Darstelleung der Technischen Daten der VGA/Audio Empfänger für VOPEX® M12VA-4 Industrie
| ST-M12V-R-600 | ST-M12VA-R-600 | |
|---|---|---|
| Video-Eingang | ||
| Signal-Eingang | 1x M12-Buchse 8-Pin-A-Codes für CAT5/ 5e/ 6-KAbel |
|
| Video-Ausgang | ||
| Anschluss | 1x VGA-Buchse - 15-Pin HD Eingangsbuche | |
| Auflösung | bis 1900x1440 | |
| Maximaler Ausgangspegel für Video | 1,45 Vp-p | |
| Eingangsimpedanz | 75Ω (Ohm) | |
| Videoqualität | Für optimale Bilder kann die Videoqualität zur Anpassung an verschiedene Leitungslängen manuell eingestellt werden | |
| Stereo-Audio | ||
| Audio Unterstützung | - (nein) | √ (ja) |
| Audio-Ausgang | -- | Klemmblock für Stereo-Audio Verbindung |
| Frequenzgang | 20Hz bis 20kHz ±1dB | |
| SNR | 76 dBA | |
| THD+N | 0,017% | |
| Stereo Übersprechen | -70 dB | |
| Audio-Qualität | Stereo-Audio in CD-Qualität | |
| Line-Ausgang | Unterstützt Multimedia-Lautsprecher | |
| Maximaler Ausgangspegel | 3,1Vp-p (Line-Pegel) | |
| Stromversorgung | ||
| Spannung | 18 ~ 36 VDC | |
| Anschluss | abnehmbare 3-polige Schraubklemme | |
| Leistungsaufnahme/ Energieverbrauch (max) | < 5W | |
| Umgebungsbedingungen | ||
| Betriebstemperatur | -20°C bis 70°C (-4°F ~ 158°F) | |
| Lagertemperatur | -40°C bis 85°C (-40°F ~ 185°F) | |
| Luftfeuchte | 17% bis 90% relative Luftfeuchtigkeit, nicht kondensieren (im Betrieb und bei Lagerung) |
|
| Physische Eigenschaften | ||
| Abmessungen (BxTxH) (in) | 3.48x3.08x1.45 | |
| MTBT in Stunden | 593095 | 366496 |
| Zulassungen | ||
| RoHS | ||
| Garantie | ||
| Garantie | 2 Jahre Herstellergarantie | |
Lieferumfang des VOPEX® M12 Industrie Systems VOPEX-M12VA-4
- 1x VOPEX-M12VA-4: 4-fach VGA+Audio Verteiler über CAT mit M12-Steckverbindern (VGA Splitter/ Extender)
- 1x VGA-Kabel-Anschlusskabel - 1m
- 1x CD mit Bedienungsanleitung (als pdf-Datei)
- 1x Quick Start/ Quick Installation Guide
Optional erhältlich:
- ST-M12VA-R-600: Industrial VGA/Audio Receiver mit M12-Steckeranschluss (am Eingang) und VGA+Audio-Ausgang
- ST-M12V-R-600: Industrial VGA Receiver mit M12-Steckeranschluss (am Eingang) und VGA-Ausgang
Die wichtigsten Eigenschaften des 4-fach Industrie VGA+Audio Splitters mit M12-Steckverbindern VOPEX M12VA-4 Industrie auf einen Blick:
- Für Auflösungen bis 1920x1440
- Leicht erweiterbar
- Stereo-Audio Übertragung
- Erreicht die Anforderungen für ESD (Electrostatic discharge) Immunität gemäß IEC/EN 61000-4-2
- Robuste Industrie-Ausführung: Hoch qualitatives Stahlblechgehäuse mit Pulverbeschichtung
- M12 Anschlüsse sind resistent gegen Erschütterungen und stellen sichere Verbindungen auch in rauer Umgebung her
- Inklusive Befestigungssatz (für VOPEX® VGA-Verteileinheit und Empfänger)
- Ideal für Digital Signage, Passagier Informations Systeme, Bahnhöfe, Industrieanwendungen, Flughäfen und andere Anwendungen die sichere robuste Installationen erfordern
Gruppierte Darstellung der Technischen Daten des 4-Port Industrie-VGA/Audio-Splitters mit M12-Steckverbindern
VGA+Audio-Verteiler (VOPEX M12VA-4):
VGA-Video-Eingang:
- 1x VGA Video Eingang über VGA-Buchse (15-Pin HD Anschluss)
- Eingangsfrquenzbereich:
- Horizontal 15 kHz bis 130 kHz,
- Vertical: 30 Hz bis 150 Hz
- Unterstützt separate und composite "TTL level sync" und "Sync on Green"
- Eingangsimpedanz: 75 Ohm
- Maximaler Eingangspegel: 1.45 p-p
Video-Ausgänge:
- 4x 8-polige A-Coded M12 Buchse für CAT5/5e/6 Kabel zu den Empfängern
- 1x VGA Buchse (15-Pin HD Anschluss) - für lokalen Monitor
- Klare und scharfe Bilder bis Auflösungen von 1920x1440
- Ausgangsimpedanz: 75 Ohm
- Maximaler Ausgangspegel: 1.45Vp-p
Audio Eingang:
- 1x Terminal Block für Stereo-Audio
- Frequenzgang: 20 Hz bis 20 kHz ±1 dB
- SNR: 76 dBA
- THD+N: 0,017%
- Stereo Übersprechen: -70 dB
- Eingangsimpedanz: 10 Ohm
- Line-Ausgang unterstützt Multimedia-Lautsprecher
CD-Qualität am Audio-Ausgang - Maximum I/O Level Ebene für Audio: 3,1 Vp-p (Line-Pegel)
Erforderliche Kabel:
- 1x VGA Anschlusskabel (VGA Anschlusskabel - 1 Meter - im Lieferumfang enthalten)
- CAT5, CAT5e oder CAT6 UTP "straight through" Kabel (gemäß TIA/EIA-568B) mit 8-Pin M12 Stecker in entsprechenden Längen (nicht im Lieferumfang enthalten)
- (M12-8PWTP-M-FA Anschlussstecker für Netzwerkkabel liefern wir optional gerne mit)
Stromversorgung:
- 18 bis 36 VDC über 3polige Schraubklemme
- Stromaufnahme: <5W
Umgebungsbedingungen:
- Betriebstemperatur: -20°C bis 70°C,
- Lagertemperatur: -40°C bis 85°C
- Luftfeuchte im Betrieb: 17 bis 90% relative Luftfeuchtigkeit nicht kondensierend
Physische Eigenschaften:
- Abmessungen (BxTxH): 5,63x3,46x1,71 in
- MTBF (in Stunden): 504094
VGA-Empfänger (Remote Einheit):
VGA-Video-Ausgang:
- 1x VGA Video Ausgang (über 15-pin HD Anschluss)
- Für Auflösungen bis 1920x1440 (abhängig von den verwendeten Netzwerkkabeln und der Leitungslänge)
- Ausgangsimpedanz: 75 Ohm
- Maximaler Pegel: 1.45Vp-p.
- Für optimale Bilder kann die Videoqualität zur Anpassung an verschiedene Leitungslängen manuell eingestellt werden
Audio Ausgang (nur Modell ST-M12VA-R-600):
- 1x Terminal Block für Stereo-Audio
- Frequenzgang: 20 Hz bis 20 kHz ±1 dB
- SNR: 76 dBA
- THD+N: 0,017%
- Stereo Übersprechen: -70 dB
- Eingangsimpedanz: 10 Ohm
- Line-Ausgang unterstützt Multimedia-Lautsprecher
CD-Qualität am Audio-Ausgang - Maximum Output Level für Audio: 3,1 Vp-p (Line-Pegel)
Stromversorgung:
- 18 bis 36 VDC über 3-polige Schraubklemmen
- Stromaufnahme: <5W
Umgebungsbedingungen:
- Betriebstemperatur: -20°C bis 70°C,
- Lagertemperatur: -40°C bis 85°C
- Luftfeuchte im Betrieb: 17 bis 90% relative Luftfeuchtigkeit nicht kondensierend
Physische Eigenschaften:
- Abmessungen (BxTxH): 3,48x3,08x1,45 in
- MTBF (in Stunden):
- ST-M12V-R-600: 582822
- ST-M12VA-R-600: 517487
In Beziehung stehende Produkte
Industrial VGA/Audio-via-CAT Receiver | ST-M12VA-R-600 von NTI
Industrie-VGA+Audio-über-CAT-Empfänger mit M12-Steckerverbindern
Benutzerdefinierter Prototyp für verwandte Produkte
Ihr Warenkorb ist noch leer.
Unser Angebot gilt ausschließlich für gewerbliche Kunden, Behörden sowie Fachhändler und Systemhäuser.
Kein Verkauf an Endkunden.
Alle Preise sind zuzüglich Mehrwertsteuer und Versand.
Allen Produkten liegt i.d.R. eine englischsprachige Bedienungsanleitungen bei.
