SD/ HD/ 3G-SDI-Extender über Fiber Optic/ LWL-Kabel
Der NTI XTENDEX® ST-1FO3GSDI-LC12V ist ein SD / HD / 3G-SDI-LWL-Extender - mit 12V Stromversorgung, der den Übertragungsweg von SDI-Videosiganlen über ein Glasfaserkabel auf bis zu 20 Kilometer erweitert

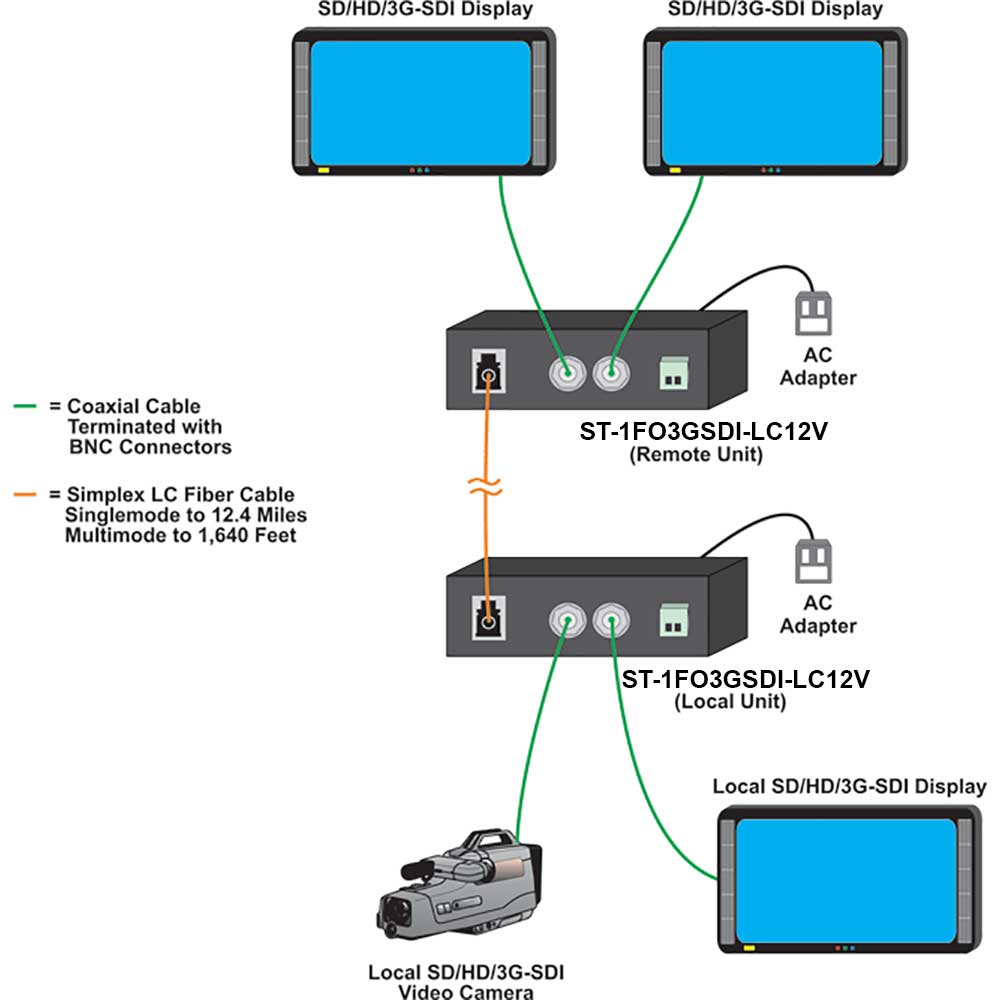

Diese 3G-SDI Verlängerung über Singlemode oder Multimode Lichwellenleiter ermöglicht die Signalübertragung von einer SD / HD / 3G-SDI Videoquelle an bis zu zwei Displays, die sich bis zu 20 Kilometer entfernt befinden können.

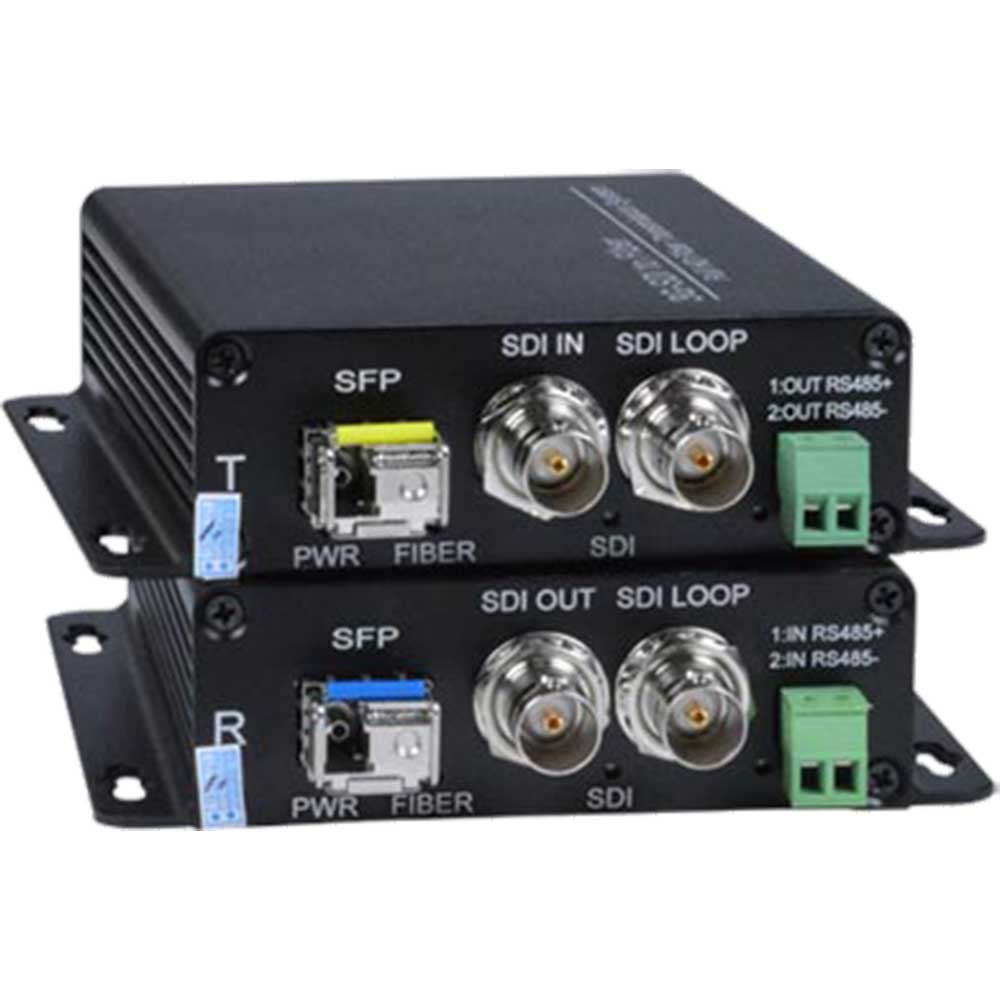

Dieses XTENDEX® Extender-SET für 3G-SDI Videosignale von NTI wird über im Lieferumfang enthaltene 12V-Netzteile mit der notwendigen Spannung versorgt und besteht aus einem Sender sowie einem Empfänger, an den Sie bis zu zwei SD / HD / 3G-SDI Displays anschließen können, die über ein Multimode oder Singlemode LC Glasfaserkabel miteinander verbunden werden.

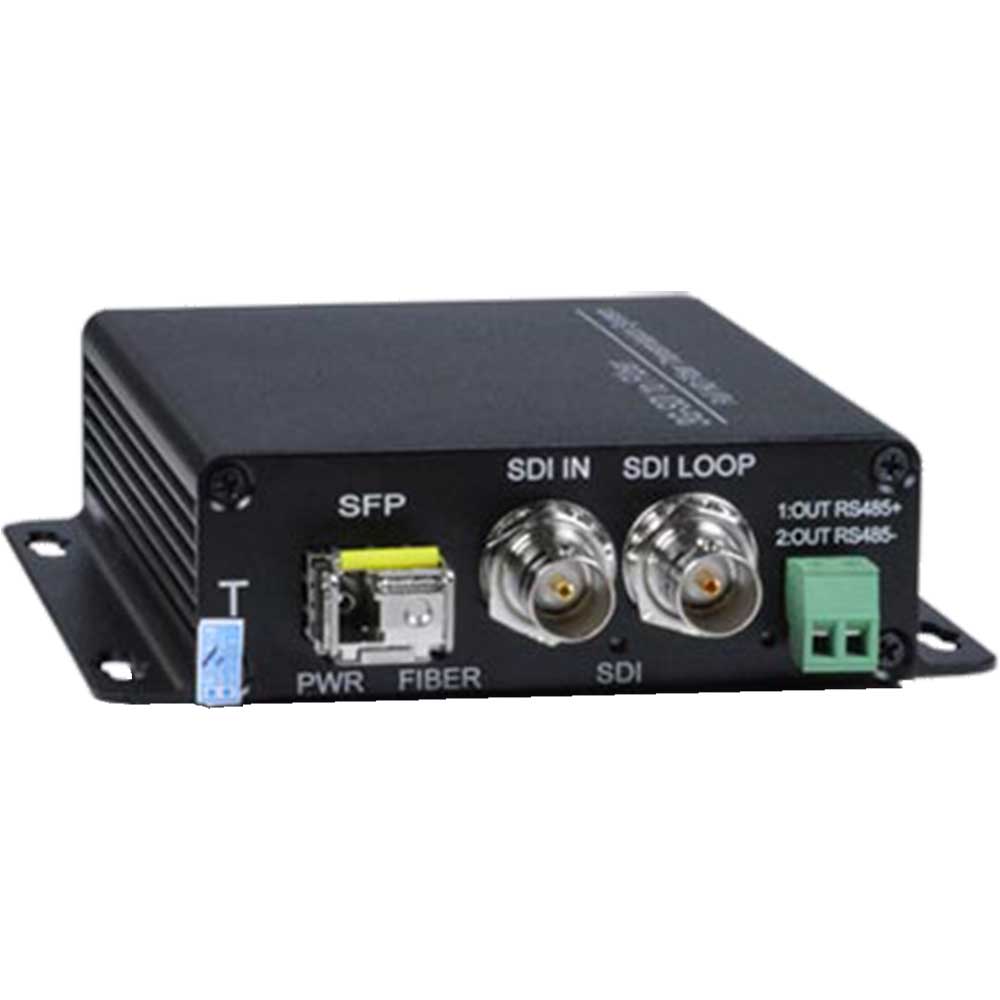

3G SDI-Extender mit Loop-Out am Sender
Der Transmitter des 3G SDI Extenders ST-1FO3GSDI-LC12V besitzt einen Loop-Ausgang, so dass einer lokaler Kontrollmonitor angeschlossen werden kann.
SDI Signalverlängerung via LWL-Kabel – mit 12V Stromversorgung
Tabellarische Darstellung der Technischen Daten des SDI-Extenders XTENDEX ST-1FO3GSDI-LC12V von NTI | ||
Lokale Einheit (ST−1FO3GSDI−LC12V Sender) | Remote Einheit (ST−1FO3GSDI−LC12V Empfänger) | |
Anschlüsse | ||
Eingang | 1x 75 Ohm BNC-Anschluss-Buchse (3G / HD / SD-SDI-Video-Eingang) | 1x LC Glasfaser Buchse (SFP-Modul im Lieferumfang enthalten) |
Ausgang | 1x LC Glasfaser Buchse (SFP-Modul im Lieferumfang enthalten) 1x 75 Ohm BNC-Anschluss-Buchse (3G / HD / SD-SDI-Loop-Ausgang [Video-Ausgang]) |
2x 75 Ohm BNC-Anschluss-Buchse: 3G / HD / SD-SDI-Video-Ausgänge |
RS485 | 1x 2-poliger Klemmenblock für RS485 (für zukünftige Verwendung reserviert) | 1x 2-poliger Klemmenblock für RS485 (für zukünftige Verwendung reserviert) |
Video Allgemein | ||
Auflösungen | Unterstützt HDTV-Auflösungen bis 1080p @60Hz | |
Protokolle | SMPTE 292M, SMPTE 424M, SMPTE 425M | |
Videoformate | Unterstützt NTSC- und PAL-Videos | |
Reichweite | 20 km über ein Singlemode 9/125 micron LC Simplex Glasfaserkabel 500 Meter über eine Multimode 50/125 mivron LC Simplex Glasfaserkabel (OM2 / OM3 / OM4) |
|
Stromversorgung/ Leistungsaufnahme | ||
Stromversorgung | über externes netzteil (im lieferumfang enthalten) | über externes netzteil (im lieferumfang enthalten) |
Nezteil | Eingang: 100 ~ 240 VAC bei 50 oder 60Hz Ausgang: 12 VDC, 1A |
Eingang: 100 ~ 240 VAC bei 50 oder 60Hz Ausgang: 12 VDC, 1A |
Leitungsaufnahme | 2,52 W | 2,16 W |
Umgebungbedingungen | ||
Betriebtemperatur | -20 ~ 55°C | -20 ~ 55°C |
Luftfeuchte | 0% bis 95% relative Luftfeuchtigkeit, nicht kondensierend | |
Physische Eigenschaften | ||
Abmessungen (BxTxH) | 122 x 104 x 29 mm | 122 x 104 x 29 mm |
Zulassungen | ||
CE, FCC, RoHs | ||
Garantie | ||
Herstellergarantie | 2 Jahre | 2 Jahre |
Anschlüsse: Lokale Einheit/ Sender

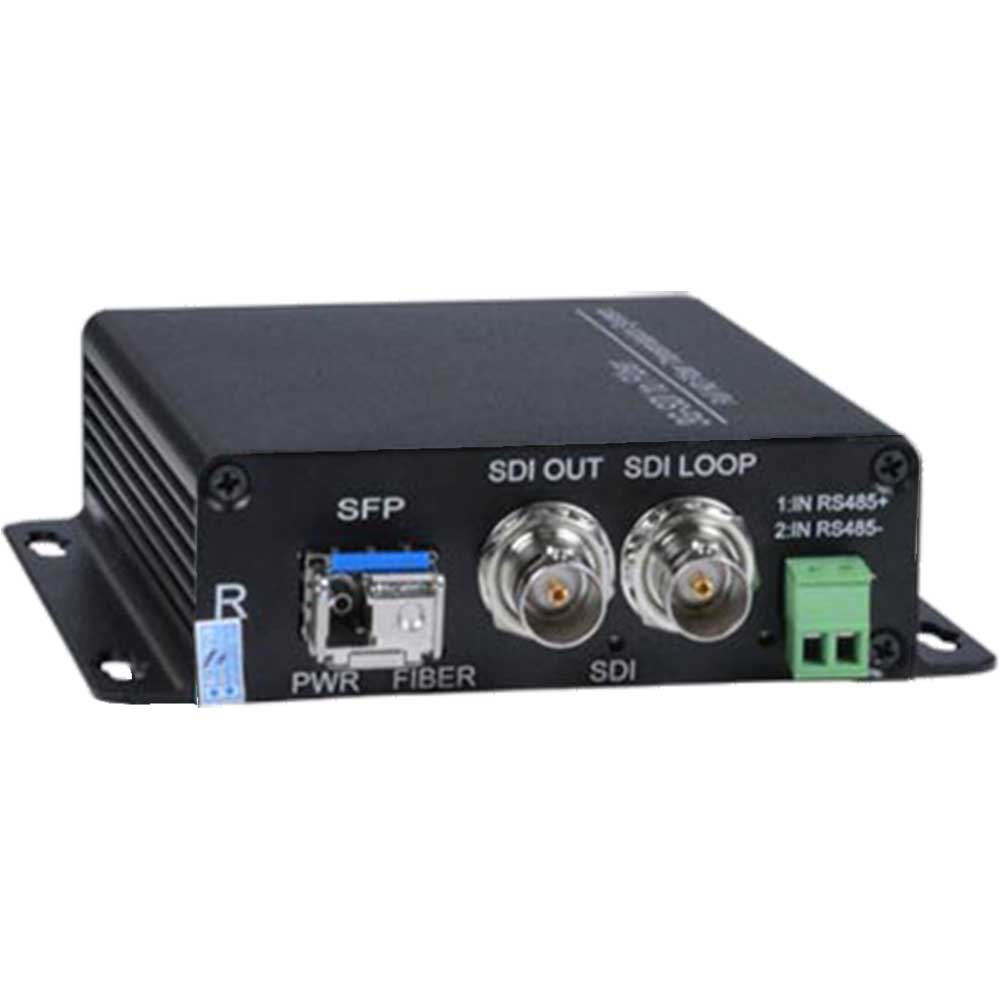

Anschlüsse: Remote Einheit/ Empfänger
Video
Strom
Lokale Einheit/ Sender und Remote-Einheit/ Empfänger
Physikalische Eigenschaften
Lokale Einheit/ Sender und Remote-Einheit/ Empfänger
Umgebungsbedingungen
Behördliche Zulassung
Garantie
Kabel
Alle benötigten Kabel können Sie ebenfalls über uns beziehen.
Nehmen Sie einfach unter der Telefonnummer 02302 - 28 28 30 Kontakt mit uns auf. Wir erstellen ihnen gerne ein individuelles Angebot über die benötigten Kabel.
Für komplexe Anwendungen, in denen SDI und HDMI-Signale verwendet werden, empfehlen wir den
Tabellarische Darstellung der Technischen Daten des SDI-Extenders XTENDEX ST-1FO3GSDI-LC12V von NTI | ||
Lokale Einheit (ST−1FO3GSDI−LC12V Sender) | Remote Einheit (ST−1FO3GSDI−LC12V Empfänger) | |
Anschlüsse | ||
Eingang | 1x 75 Ohm BNC-Anschluss-Buchse (3G / HD / SD-SDI-Video-Eingang) | 1x LC Glasfaser Buchse (SFP-Modul im Lieferumfang enthalten) |
Ausgang | 1x LC Glasfaser Buchse (SFP-Modul im Lieferumfang enthalten) 1x 75 Ohm BNC-Anschluss-Buchse (3G / HD / SD-SDI-Loop-Ausgang [Video-Ausgang]) |
2x 75 Ohm BNC-Anschluss-Buchse: 3G / HD / SD-SDI-Video-Ausgänge |
RS485 | 1x 2-poliger Klemmenblock für RS485 (für zukünftige Verwendung reserviert) | 1x 2-poliger Klemmenblock für RS485 (für zukünftige Verwendung reserviert) |
Video Allgemein | ||
Auflösungen | Unterstützt HDTV-Auflösungen bis 1080p @60Hz | |
Protokolle | SMPTE 292M, SMPTE 424M, SMPTE 425M | |
Videoformate | Unterstützt NTSC- und PAL-Videos | |
Reichweite | 20 km über ein Singlemode 9/125 micron LC Simplex Glasfaserkabel 500 Meter über eine Multimode 50/125 mivron LC Simplex Glasfaserkabel (OM2 / OM3 / OM4) |
|
Stromversorgung/ Leistungsaufnahme | ||
Stromversorgung | über externes netzteil (im lieferumfang enthalten) | über externes netzteil (im lieferumfang enthalten) |
Nezteil | Eingang: 100 ~ 240 VAC bei 50 oder 60Hz Ausgang: 12 VDC, 1A |
Eingang: 100 ~ 240 VAC bei 50 oder 60Hz Ausgang: 12 VDC, 1A |
Leitungsaufnahme | 2,52 W | 2,16 W |
Umgebungbedingungen | ||
Betriebtemperatur | -20 ~ 55°C | -20 ~ 55°C |
Luftfeuchte | 0% bis 95% relative Luftfeuchtigkeit, nicht kondensierend | |
Physische Eigenschaften | ||
Abmessungen (BxTxH) | 122 x 104 x 29 mm | 122 x 104 x 29 mm |
Zulassungen | ||
CE, FCC, RoHs | ||
Garantie | ||
Herstellergarantie | 2 Jahre | 2 Jahre |
Anschlüsse: Lokale Einheit/ Sender
Anschlüsse: Remote Einheit/ Empfänger
Video
Strom
Lokale Einheit/ Sender und Remote-Einheit/ Empfänger
Physikalische Eigenschaften
Lokale Einheit/ Sender und Remote-Einheit/ Empfänger
Umgebungsbedingungen
Behördliche Zulassung
Garantie
Kabel
Alle benötigten Kabel können Sie ebenfalls über uns beziehen.
Nehmen Sie einfach unter der Telefonnummer 02302 - 28 28 30 Kontakt mit uns auf. Wir erstellen ihnen gerne ein individuelles Angebot über die benötigten Kabel.
