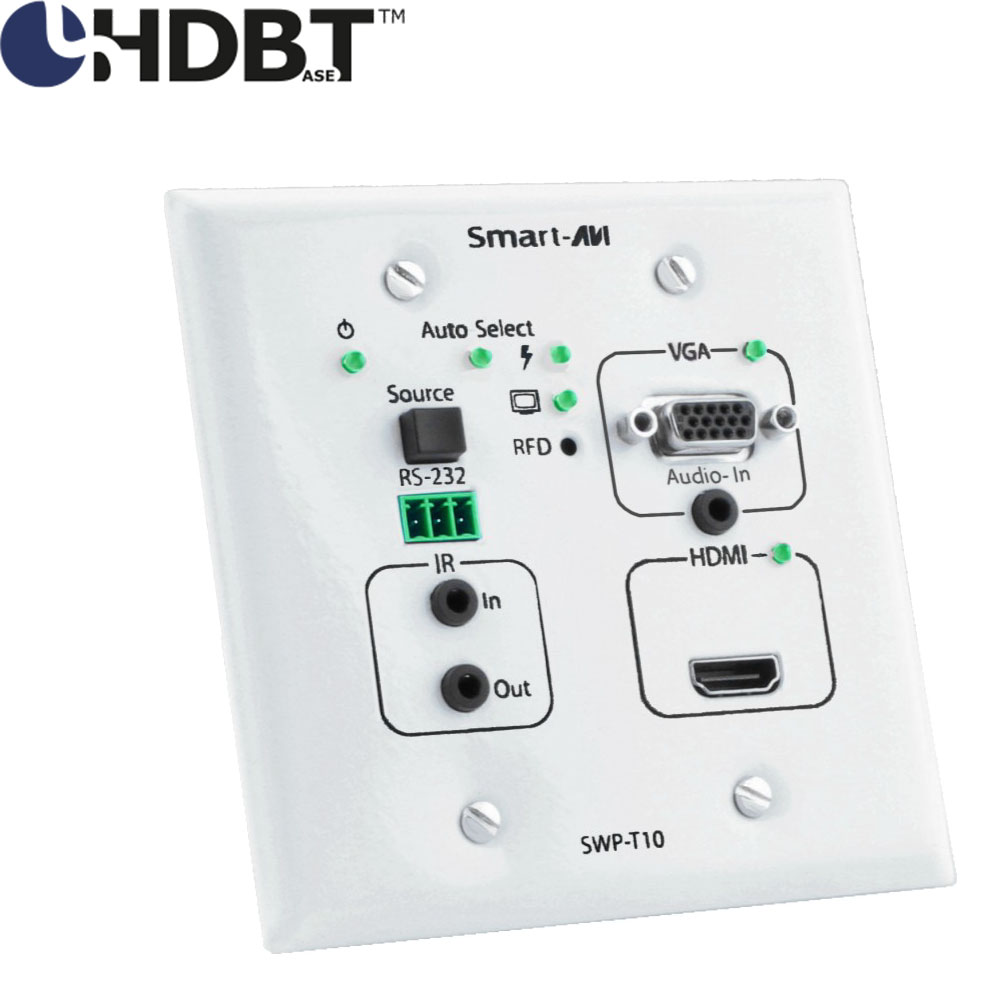

Das aktive Wandanschlussfeld SWP-T10 (Smart Wall Plate T10) von Smart-AVI ist ein umfangreicher All-in-One In-Wall A/V Extender für HDMI, VGA und Stereo Audio mit integriertem Scaler und Konverter.

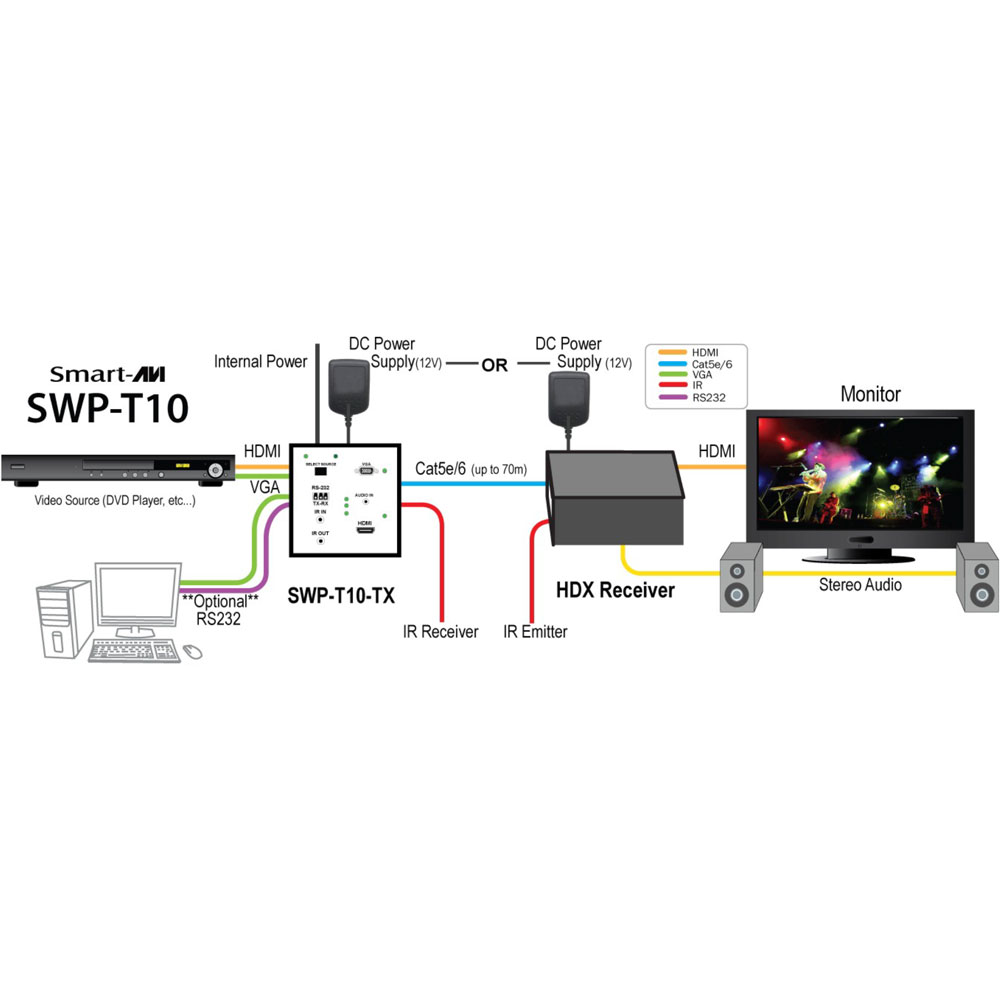

Das Wall Plate SWP-T10 von Smart-AVI verfügt über HDMI-, VGA-, Stereo-Audio- und IR-Eingang sowie einen HDBaseT- und IR-Ausgang. Es verlängert die A/V-Signale der angeschlossenen Quellen sowie die IR (und optional die RS232)-Signale per HDBaseT über CAT5e / 6 Kabel bis zu 70 m (230 ft).
Automatic Scaler und Konverter
Der Smart-AVI SWP-T10 besitzt sowohl eine automatische Skalierfunktion wie auch einen integrierten A/V-Format-Wandler. Er skaliert, konvertert und optimiert die eingehenden A/V-Signale und stellt diese mit einer Bildauflösung von bis zu 1080p (1920 x 1080 bei 60 Hz) am HDBaseT-Ausgang bereit, zudem verfügt er über eine automatische Eingangssignalerkennung.
SWP-T10: In-Wall A/V-Extender mit PoE
Durch die PoE-Funktionalität benötigen Sie nur ein Netzteil um das gesamte A/V-Verlängerungssystem zu versorgen. Dabei ist es egal, ob die Sende- oder Empfangseinheit per Netzteil mit Spannung versorgt wird, die jeweils andere Einheit kann per PoE versorgt werden. Nicht nur durch diese bidirektionale PoE-Unterstützung ist der SWP-T10 für nahezu jede Einbausituation die richtige Wahl, die einfache Installation, die "Ease-of-use Qualität" und die hoch anpassungsfähige Konfiguration runden die Funktionalität des Einbau HDBaseT Transmitters SWP-T10 ab.
Technische Daten All-In-One HDMI/ VGA Einbau-Extenders SWP-T10 von Smart-AVI | |
---|---|
A/V Eingänge | |
Anschlüsse | 1x HDMI Buchse (Typ A) 1x VGA Buchse 1x 3,5mm Klinkenbuchse für Stereo Audio |
A/V Ausgänge | |

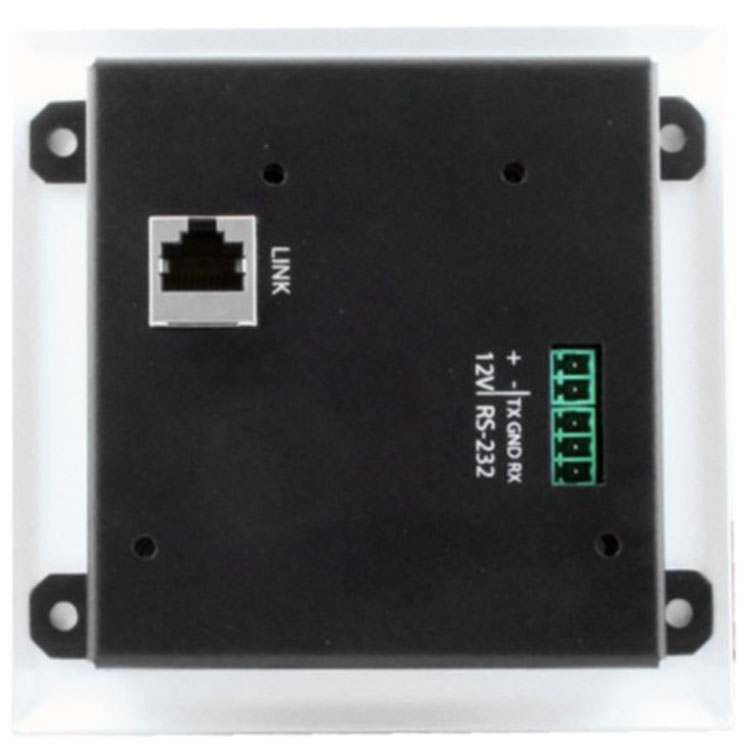

1x RJ45 Buchse (HDBaseT) | |
Weitere Ein- uns Ausgänge | |
Infrarot | 1x IR-In: 3,5mm Klinkenbuchse 1x IR-Out: 3,5mm Klinkenbuchse |
Serieller Anschluss | 2x RS232 |
Strom | 1x 12 V DC Anschluss |
Video Allgemein | |
Auflösung | bis 1080p (1920 x 1080 @ 60Hz) |
Max. Datenrate | 6,75 Gbps |
Kompatiblität | HDMI 1.4; HDCP 1.2; DVI-kompatibel (mit Adapter) |
Reichweite | bis 70m |
Infrarot | |
IR-Signaltyp | 38 kHz |
Steuerung/ Umschalten | |
Infrarot | IR- Fernbedienung (IN/ Out) |
Frontpanel | Drucktasten "Source Button" |
RS232 | RS-232 Port (optional) zu Umschaltung über einen PC |
Strom | |
Stromversorgung | über externes Netzteil (im Lieferumfang enthalten) oder per PoE von Receiver via HDBaseT |
Netzteil | 12V DC, 2A |
Umgebungsbedingungen | |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Temperatur | 0°C bis 40°C (32 to 104°F) |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 4,6” x 4,6” x 1,45” |
Gewicht | 0,75 lbs. |
Zulassungen | |
UL, CE, ROHS Compliant |
