Der Smart-AVI HDX-W100 ist ein aktiver HDMI Extender speziell zum Einbau in Hohlwänden und zur Unterputzmontage.
Das aktive Wandanschlussfeld HDX-W100 von Smart-AVI ist ein HDMI über Cat5e / 6 Extender, dass sich optimal zum Einbau Hohlwänden und zur Unterputzmontage eignet. Neben den AV-Signalen werden auch die IR-Steuersignale (in beide Richtungen) übertragen.
Unauffällige In-Wall-Montage

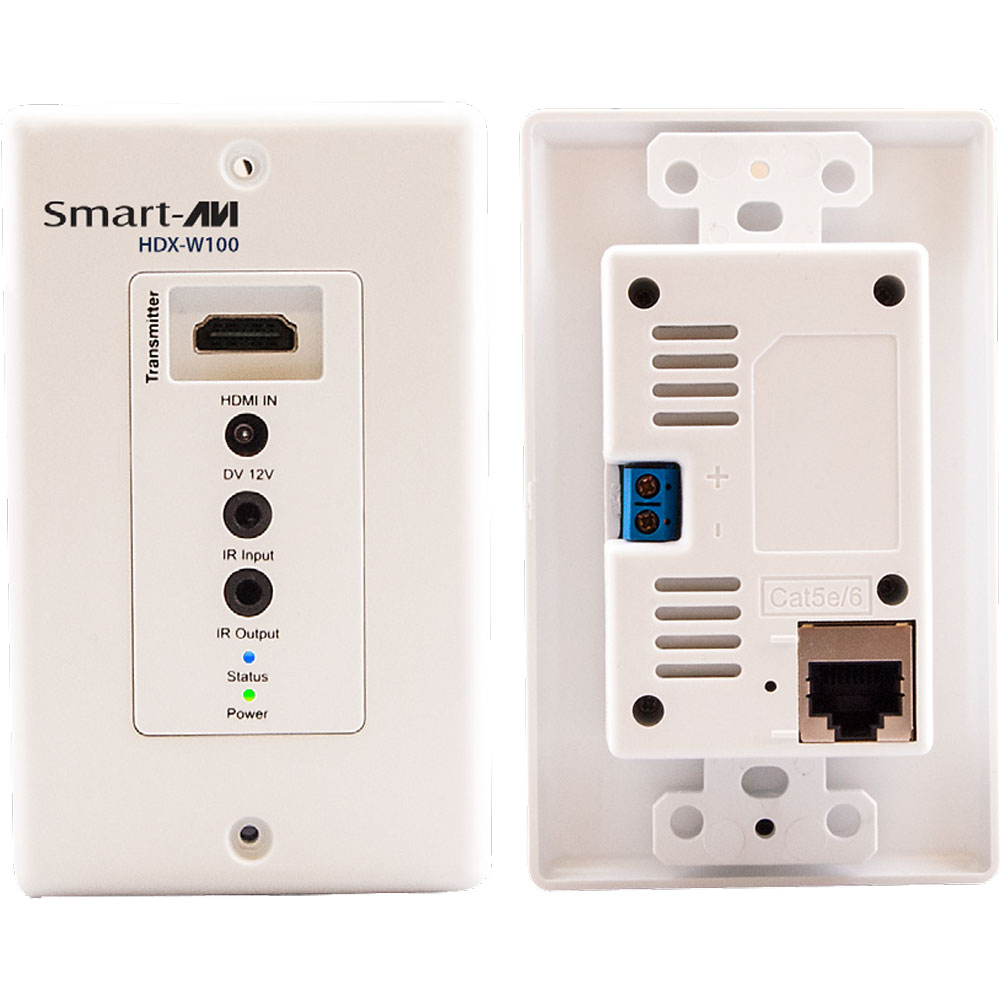

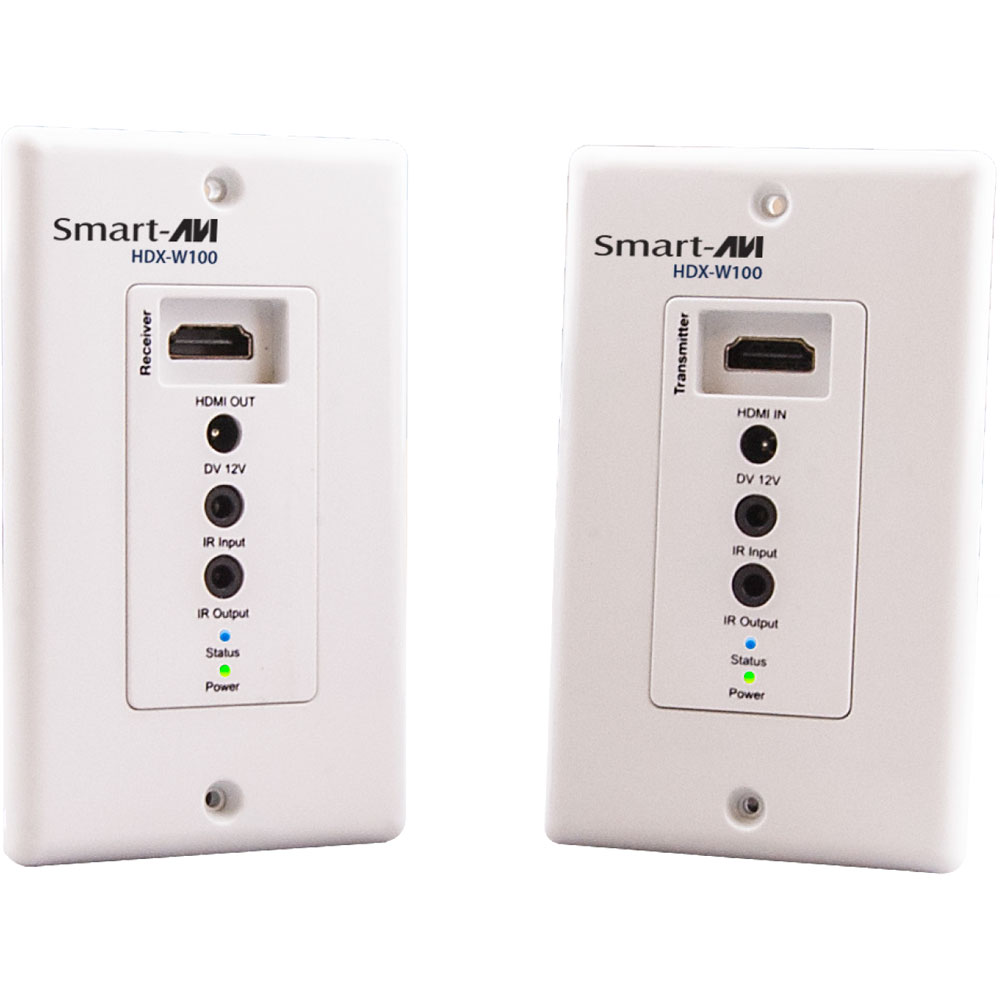

Das HDX-W100-System besteht aus zwei schlanken weißen Wandplatten die unauffällig an/ in der Wand montiert werden. Es wird dazu verwendet HD-Video-Inhalte (bis Full HD) unkroprimiert über Strecken von bis zu 45 Metern (150 ft) über ein einzelnes CAT-Kabel zu übertragen.
Durch seine spezielle In-Wall-Bauform sind keine (Extender-)Verkabellungen sichtbar.
Das In-Wall HDMI Extender-Set HDX-W100 von Smart-AVI unterstützt hochauflösendes Video bis zu 1080p60 (Full HD bei 60 Hz).
In-Wall HDMI-Extender mit bidirektionaler IR-Kommunikation

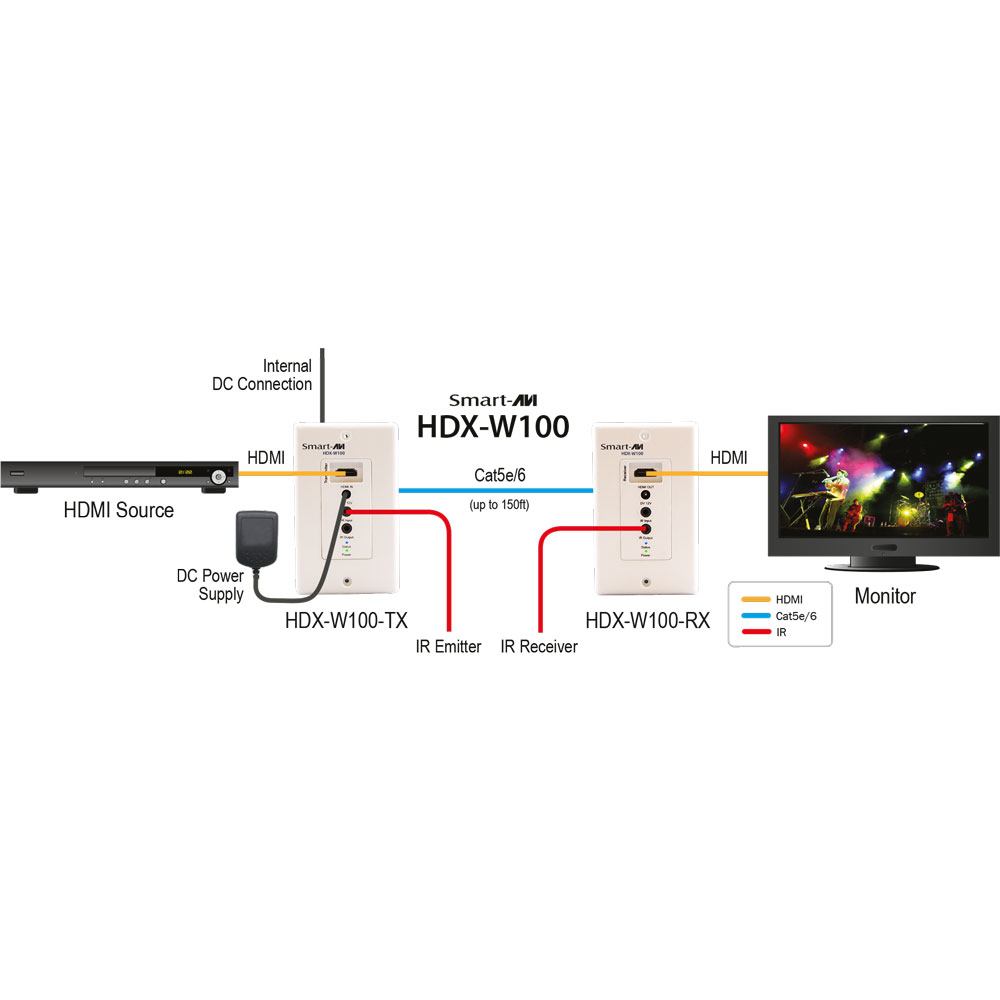

Dieses HDMI-Verlängerungssystem erleichtert die Steuerung der angeschlossenen Videoquelle durch die Bi-direktionale Infrarotübertragung: so können Sie bspw. die HDMI-Quelle ganz einfach mit der zugehörigen IR-Fernbedienung bedienen, auch wenn Sie sich an der Senke (dem Bildschirm) befinden.
Das Smart-AVI HDMI-Verlängerungs-Set HDX-W100 unterstützt den PoE-Standard.
So können Sie bsw. den Empfänger (HDX-W100RX) via PoE (Power over Ethernet) durch den Sender (HDX-W100TX) mit der nötigen Spannung versorgen. Ebenso ist die Versorgung des Senders durch den Empfänger möglich, so dass Sie nur ein 12V-Netzteil benötigen um das gesamte In-Wall HDMI-Extender-System mit der notwendigen Spannung zu versorgen.
Für Unternehmen, Universitäten, die Industrie und Heimanwendungen bietet das HDX-W100 eine intelligente und integrierte Lösung zur HDMI-Signal-Erweiterung.
Technische Daten des HDX-W100 | |
---|---|
Video | |
Auflösung | Bis zu 1080p @60Hz |
Audio-Format | Bis zu 8-Kanla-PCM, Dolby Digital, True HD und DTS-HD Master |
IR-Bereich | 38 kHz |
Videobandbreite | 4,95 Gbit/s |
Eingangs Videosignal | 1,2 Volt Point-to-Point |
Eingangs DDC Signal | 5 Volt Point-to-Point |
Anschlüsse Transmitter | |
Video Eingang | 1 x HDMI-Buchse Typ A |
IR-Signal Eingang | 1 x 3,5mm-Klinkenbuchse für IR-Receiver |
IR-Signal Ausgang | 1 x 3,5mm-Klinkenbuchse für IR-Emitter |
Stromanschluss | 1 x 3,5mm-Klinkenbuchse für 12V DC Netzteil |

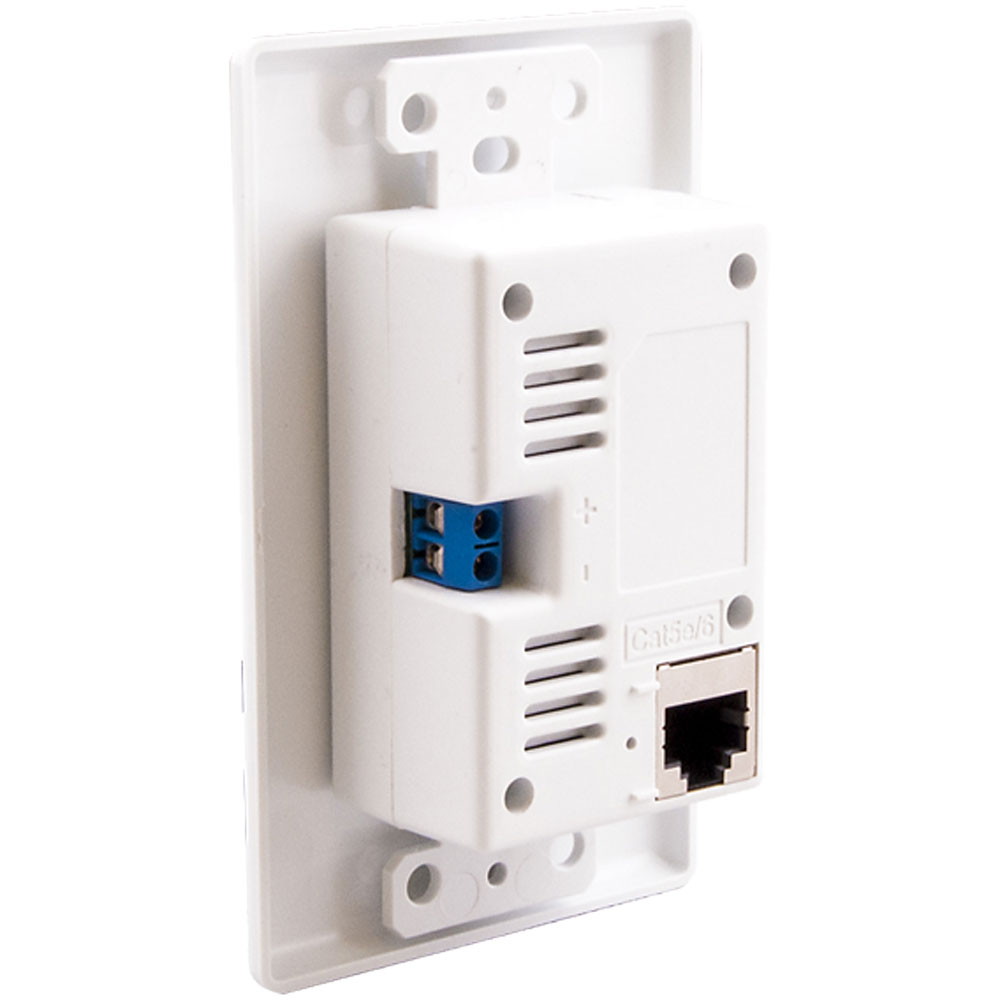

Ausgang für Signaübertragung | 1 x RJ45-Buchse für CAT-Kabel |
Anschlüsse Receiver | |
Eingang für A/V Signale | 1 x RJ45-Buchse für CAT-Kabel |
IR-Signal Eingang | 1 x 3,5mm-Klinkenbuchse für IR-Receiver |
Stromanschluss | 1 x 3,5mm-Klinkenbuchse für 12V DC Netzteil |
Video Ausgang | 1 x HDMI-Buchse Typ A |
Umgebungsbedingungen | |
Betriebstemperatur | +0 to +40° C (+32° to 104° F) |
Lagertemperatur | -20° to +60°C (-4° to +140° F) |
Zulassungen | |
FCC, CE, RoHS |
Technische Daten des HDX-W100 | |
---|---|
Video | |
Auflösung | Bis zu 1080p @60Hz |
Audio-Format | Bis zu 8-Kanla-PCM, Dolby Digital, True HD und DTS-HD Master |
IR-Bereich | 38 kHz |
Videobandbreite | 4,95 Gbit/s |
Eingangs Videosignal | 1,2 Volt Point-to-Point |
Eingangs DDC Signal | 5 Volt Point-to-Point |
Anschlüsse Transmitter | |
Video Eingang | 1 x HDMI-Buchse Typ A |
IR-Signal Eingang | 1 x 3,5mm-Klinkenbuchse für IR-Receiver |
IR-Signal Ausgang | 1 x 3,5mm-Klinkenbuchse für IR-Emitter |
Stromanschluss | 1 x 3,5mm-Klinkenbuchse für 12V DC Netzteil |
Ausgang für Signaübertragung | 1 x RJ45-Buchse für CAT-Kabel |
Anschlüsse Receiver | |
Eingang für A/V Signale | 1 x RJ45-Buchse für CAT-Kabel |
IR-Signal Eingang | 1 x 3,5mm-Klinkenbuchse für IR-Receiver |
Stromanschluss | 1 x 3,5mm-Klinkenbuchse für 12V DC Netzteil |
Video Ausgang | 1 x HDMI-Buchse Typ A |
Umgebungsbedingungen | |
Betriebstemperatur | +0 to +40° C (+32° to 104° F) |
Lagertemperatur | -20° to +60°C (-4° to +140° F) |
Zulassungen | |
FCC, CE, RoHS |
