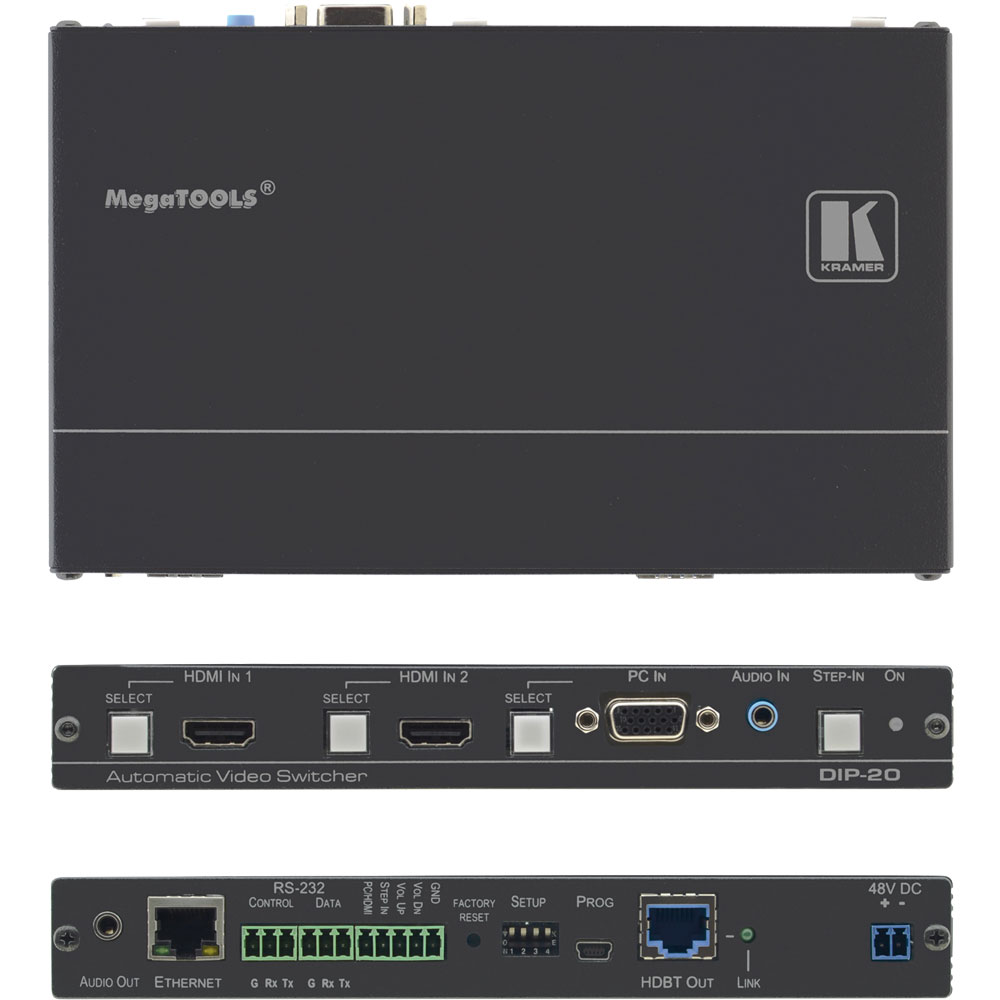

Der Kramer DIP−20 ist ein 4K @60 UHD HDBaseT Übertrager und Step−In Steuermodul für HDMI und Computergraphik mit Ein− und Auskopplung unsymmetrischer Stereo−Audio Signale.

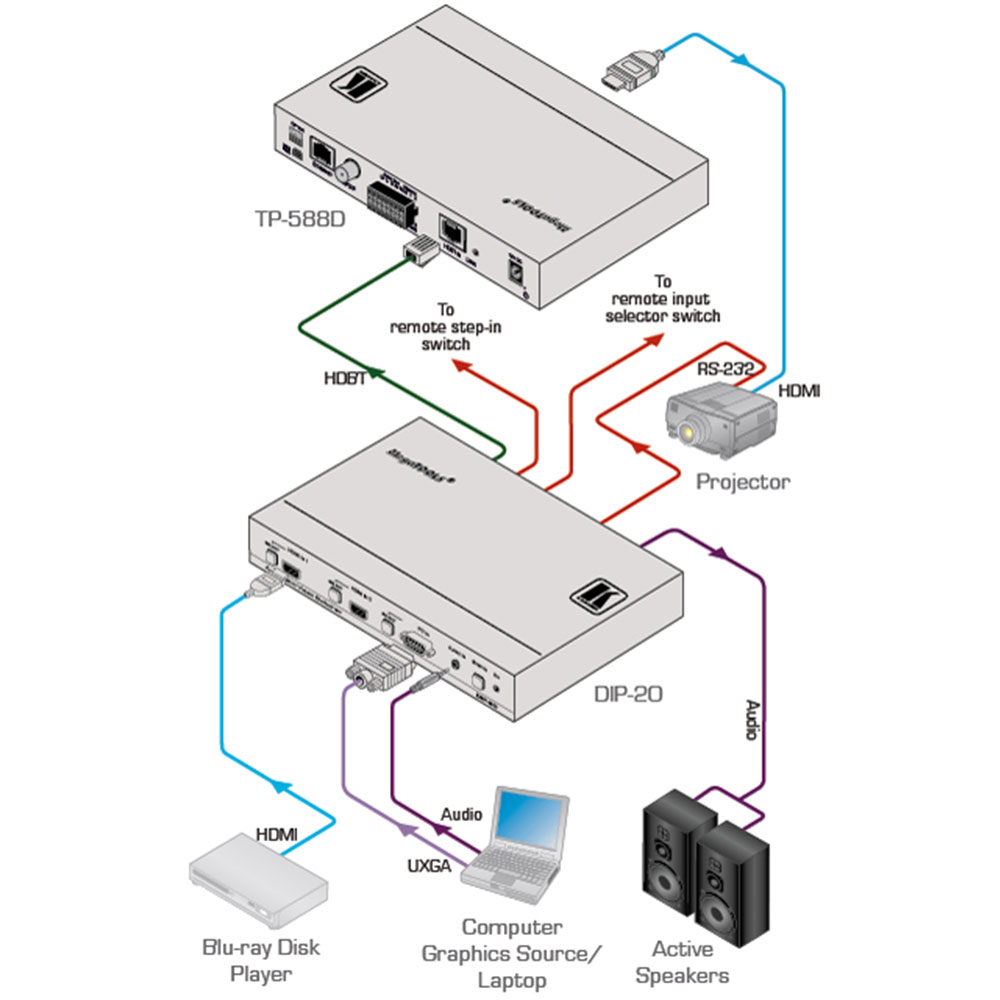

Der DIP-20 von Kramer nimmt Signale für HDMI, VGA und unsymmetrisches Stereo−Audio entgegen (das anschließend in das Ausgangssignal eingebettet wird) sowie zusätzlich Ethernet und RS−232 Daten und überträgt die Signale mittels HDBaseT Twisted Pair Übertragung an einen kompatiblen Empfänger, wie beispielsweise TP−588D, TP−580RXR oder TP−590RXR. Der 4K HDBaseT Transmitter Kramer DIP-20 stellt PoE (Power over Ethernet) zur Verfügung und ermöglicht somit die Fernspeisung kompatibler PoE Empfänger, z.B. Kramer TP−588D oder TP−590RXR.
| Technische Daten des 4K HDMI/ VGA via HDBaseT Übertragers Kramer DIP-20 | |
|---|---|
| Eingänge | 2x HDMI, 1x VGA mit HD15-Buchse, 1x unsymmetr. Stereo-Audio mit 3,5 mm Buchse (1 V RMS nom.) |
| Ausgänge | 1x HDBaseT mit RJ-45 Buchse, 1x unsymmetr. Stereo-Audio mit 3,5 mm Buchse (1 V RMS nom.) |
| Datenports | 1x Ethernet mit RJ-45 Buchse, 1x RS-232 Steuerung mit 3-pol. Schraubklemme, 1x RS-232 Daten mit 3-pol. Schraubklemme, 1x USB Mini |
| Steuerung | Fernbedienung für Eingangswahl, Step-In, Lautstärke und Geräte-Reset |
| Standards | HDMI mit Deep Color, x.v.Color™ und 3D; HDCP — arbeitet mit Quellen, die den HDCP-Repeatermodus unterstützen, HDBT-zertifiziert |
| Max. Analoge Audiopegel | 3,1 Vss |
| THD | –75 dBu |
| Rauschabstand | 0,013 % |
| Unterstützte Web-Browser | Windows 7 und höher: Internet Explorer (32/64 Bit) Version 11, Firefox Version 30, Chrome Version 35; MAC: Chrome Version 35, Firefox Version 27, Safari Version 7; Android OS: Chrome Version 35; iOS: Chrome Version 35, Safari Version 7 |
| Max. Reichweite | 130 m im Normalmodus (1080p @60 Hz @36 BPP), 180 m im Extended Range Mode (1080p @60 Hz @24 BPP) bei Verwendung von BC−HDKat6a Kabel |
| Stromversorgung | 48 VDC, 630 mA (Netzteil im Lieferumfang enthalten) |
| Umgebungsbedingungen | |
| Betriebstemperatur | 0 bis +40 °C |
| Lagertemperatur | –40 bis +70 °C |
| Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
| Physische Eigenschaften | |
| Kühlung | Konvertion |
| Gehäuse | Aluminium |
| Abmessungen | 18,8 cm x 11,5 cm x 2,5 cm (BxTxH) |
| Gewicht | ca. 0,46 kg |
| Standards | |
| Umgebungs-Standrds | Entspricht RoHs und WEEE |
| Video-Standards | HDMI mit Deep Color, x.v.Color™ und 3D; HDCP — arbeitet mit Quellen, die den HDCP-Repeatermodus unterstützen, HDBT-zertifiziert |
| Zubehör | |
| Zubehör (inklusive) | Netzadapter mit 48 VDC 1,36 A, ADC−DPM/HF DisplayPort (M) auf HDMI (F) Adapterkabel |
| Zubehör (optional) | Rackadapter RK-T2B |
| Garantie | |
| Herstellergarantie | 7 Jahre |
