1:20 Verteilverstärker für Composite Video / SDI Signale
Bandbreite: 350 MHz (–3 dB)
Gruppenregler für Pegel und EQ
Durchschleif–Eingang
Klemmung — Schwarz oder Sync

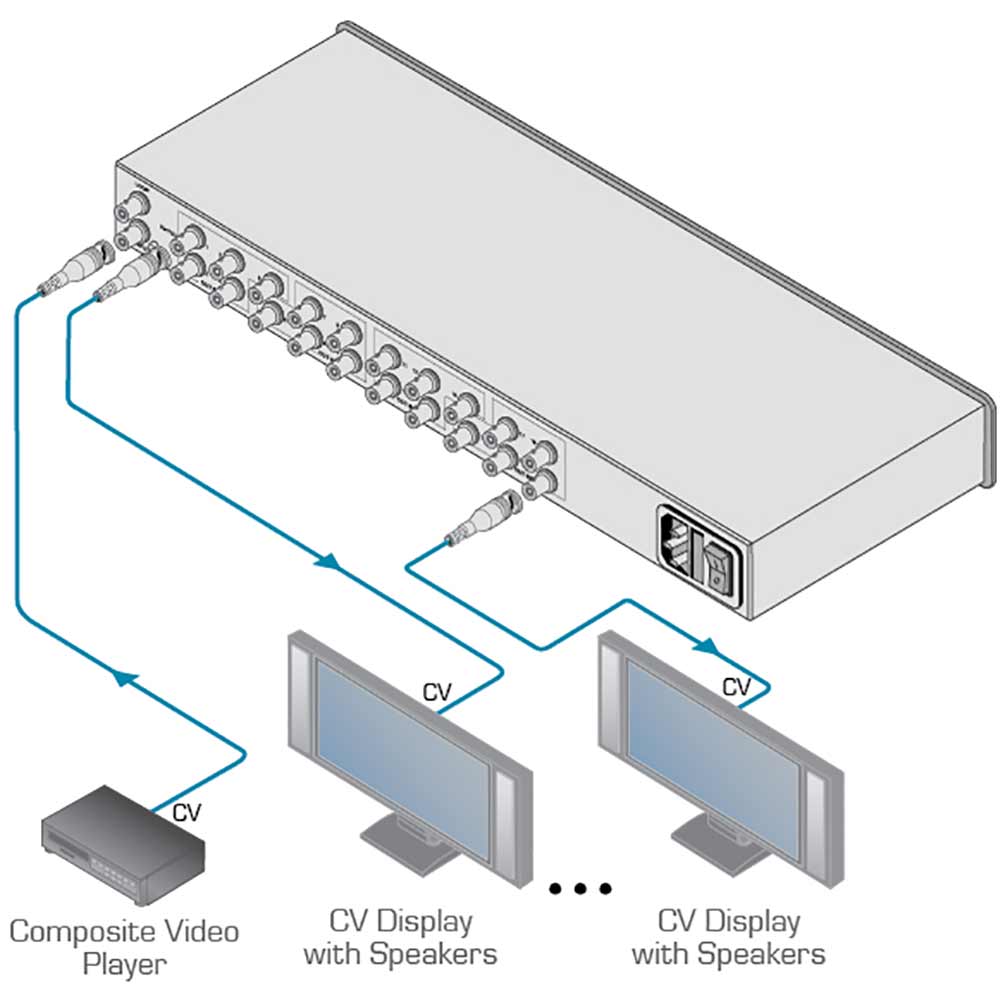

Der 1:20 Verteilverstärker VM-1021N von Kramer ist ein 20-fach Hochleistungs-Verteilverstärker für Composite Video- oder SDI Videosignale, der ein CV- oder SDI-Videosignal gleichzeitig an 20 Ausgängen ausgibt.
Zudem besitzt der 1:20 CV/ SDI Verteilverstärker Kramer VM-1021N Regler, um die Verluste durch lange Kabelstrecken zu kompensieren.
| Technische Daten des 1:20 Hochleistungs-Verteilverstärker für Composite Video- oder SD-SDI Videosignale | |
|---|---|
| Eingang | 1x Comp.Video/SDI mit Durchschleifung, 1 Vss/75 Ω mit BNC, mit Abschlussschalter |
| Augänge | 20x Comp.Video/SDI, 1 Vss/75 Ω mit BNC |
| Bandbreite | 350 MHz (–3 dB) |
| Diff. Verstärkung | 0,1% |
| Diff. Phase | 0,07 Grad |
| K-Faktor | <0,05 % |
| Rauschabstand | 74 dB |
| Steuerung | Pegel: — 1,1 bis +2,7 dB EQ: 0 bis 2,9 dB @4,4 MHz |
| Nichtlinearität | 0,1% |
| Kopplung | DC |
| Stromversorgung | |
| 230 VAC, 50/60 Hz , 6,7 VA | |
| Umgebungsbedingungen | |
| Betriebstemperatur | 0°C ~ +40°C |
| Lagertemperatur | -40°C ~ +70°C |
| Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
| Physische Eigenschaften | |
| Abmessungen (BxTxH) | 43,6cm x 18,30cm x 4,36cm (19'', 1HE) |
| Gewicht | ca. 1,6 kg |
| Zubehör | |
| Netzanschlusskabel (im Lieferumfang enthalten) | |
