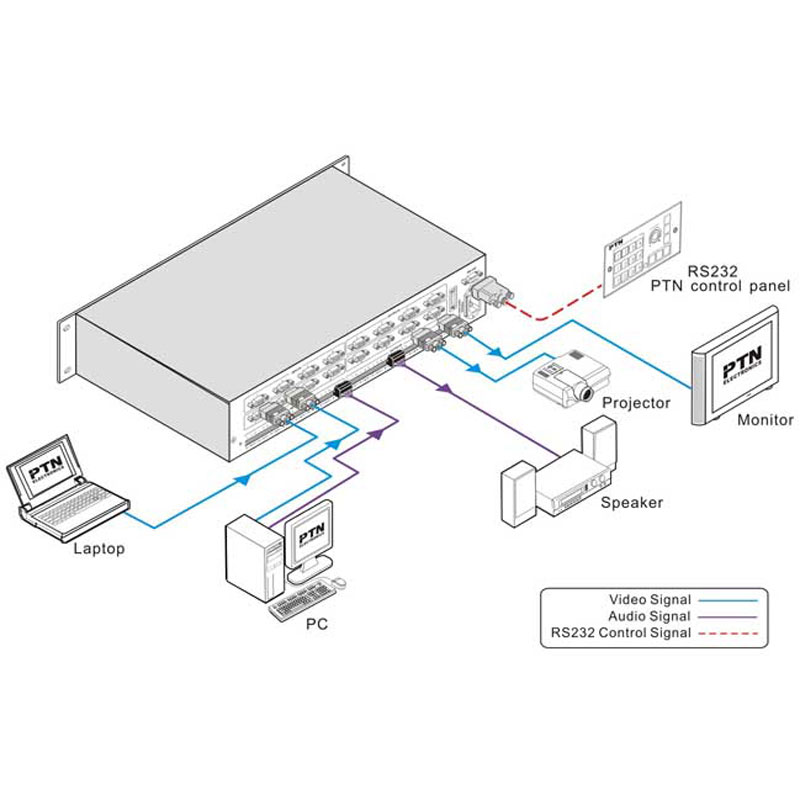

videotechnik_vga-matrix_ptn_mvg84a_dia
videotechnik_vga-matrix_ptn_mvg84a_abmessungen

8x4 VGA-Matrix mit Audio
MVG84A von PTN

Bewertung: Noch nicht bewertet
Artikelnummer: MVG84A
8x4 VGA-Kreuzschiene mit Audio-Unterstützung | RS232 Interface | 350 MHz Bandbreite
Allg. Produktbeschreibung

PTN MVG84A : 8x4 VGA Matrixschalter mit Audio

Die professionelle VGA A/V Kreuzschiene MVG84A aus der MVG-Serie von PTN ist eine High-Performance VGA Matrix Computergrafik (VGA) und Audiosignale. Sie unterstützt Crosspoint-Schaltund, Audioüberwachung und Audio-Breakaway Umschaltung.

Die MVG84A von PTN arbeitet mit einer Bandbreite von 350 MHz, so dass die A/V-Signal die höchste Qualität beibehalten. Die MVG84A eignet deshalb sich ideal für den Einsatz in Multi-Media- Konferenzräumen oder Kontrollzentren bzw. Kommandozentrale oder Leitständen .

VGA A/V Kreuzschiene mit RS232-Schnittstelle
Durch die integrierte RS-232 Schnittstelle kann die MVG84A via PC oder einem anderen Remote Control System wie bspw. einem Bedienfeld geschaltet und gesteuert werden.



Features der 8x4 VGA A/V Kreuzschiene MVG84A von PTN auf einen Blick

  • Bandbreite von 350 MHz
  • Audioüberwachung und Audio-Breakaway
  • Hochgeschwindigkeits-Schaltungen in 200 ns
  • Netzausfallschutz (Power-Fail-Schutzfunktion)
  • 10 Presets: Speichern Sie bis zu 10 Verschaltungsmuster
  • Steuerbar über Tasten an der Gerätefront, IR und RS232.
Spezifikation

Technische Daten der 8x4 VGA A/V Kreuzschiene mit RS232 Schnittstelle: MVG84A von PTN

Technische Daten PTN MVG84A
Video Input
Eingänge 8 x VGA-Buchse (15 pin HD)
Eingangskopplung Nur AC Kopplung
Input Level 0,5 ~ 2,0Vp-p
Impendaz/ Scheinwiderstand 75 Ω
Video Output
Ausgänge 4 x VGA-Buchse (15 pin HD)
Schalttyp Verticalinterval
Output Level 0,5 ~ 2,0Vp-p
Impendaz/ Scheinwiderstand 75 Ω
Video Allgemein
Gain 0 dB
Video Signal VGA-UXGA,RGBHV,RGBS, RGsB, RsGsBs, Component Vvideo, S-Video, und Composite-Video
Video Type VGA-UXGA,RGBHV,RGBS, RGsB, RsGsBs, Component Vvideo, S-Video, und Composite-Video
Umschaltgeschwindigkeit 200 ns (max.)
Bandbreite 350MHz (-3dB), fully load
Crosstalk/ Übersprechen < -50dB @5MHz
Audio Eingang
Eingänge 8 x Stereo Audio, symmetrisch/ unsymmetrisch
Anschlüsse 8 x Schraubklemmleiste, 5-polig
Impendaz/ Scheinwiderstand > 10 kΩ
Audio Ausgang
Ausgänge 4 x Stereo Audio, symmetrisch/ unsymmetrisch
Anschlüsse 4 x Schraubklemmleiste, 5-polig
Impendaz/ Scheinwiderstand 50 Ω
Audio Allgemein
Frequenzgang 20Hz bis 20KHz
Stereokanaltrennung > 80dB @1KHz
CMPP > 90dB @20Hz bis 20KHz
THD + Noise 1% bei 1KHz, 0,3% bei 20KHz bei Nennwert
Steuerung
Serial Control Port RS-232, 9-poliger D-Stecker
IR-Fernbedienung Standard Infrarot Fernbedienung
Front Panel Tasten an der Gerätefront
Optional TCP/IP
Strom
Stromversorgung 100 V AC - 240 V AC, 50/60Hz
Leistungaufnahme 25 W
Umgebungsbedingungen
Temperatur -20 bis +70℃
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit
Physische Eigenschaften

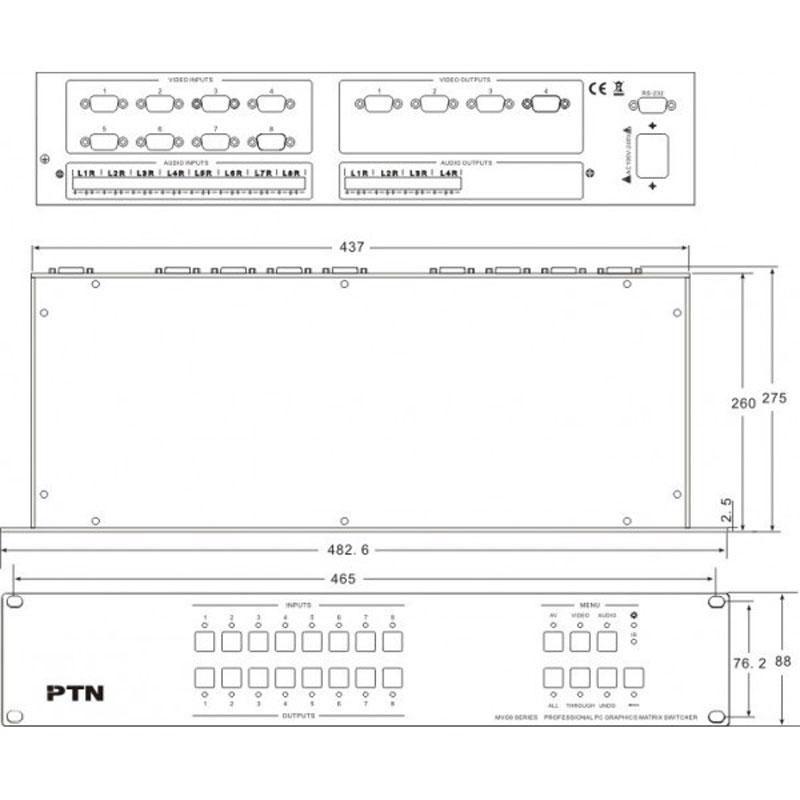

Abmessungen (BxHxT) 483 x 87 x 260 mm (19", 2HE)
Gewicht 3,5 Kg
