4-Port 4K HDMI2.0 Switch mit Audio De−Embedding und ARC

Bewertung: Noch nicht bewertet

4x 4K HDMI 2.0 Switch: 4x HDMI IN, 1x HDMI OUT

  • Unterstützt HDR, ARC & CEC
  • Integrierter Audio de-embedder
  • Hohe Bandbreite: 18 Gbps
  • Unterstützt Auflösungen bis 4Kx2K @60Hz 4:4:4 HDR
  • Smart EDID-Management und Auto-Switching
Variante
Verkaufspreis179,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 179,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Lagernd. Lieferzeit 1-2 Werktage
Artikelnummer: UH-4U (BUILD2)
UH-4U: 4-Port 4K HDMI2.0 Umschalter mit CEC | 4x HDMI Eingänge -> 1 TV, Monitor o. Beamer | 18Gbit/s | 3D FullHD u. 4Kx2K@60 4:4:4 | Automatische u. manuelle Umschaltung
4K HDMI2.0 4x1 HDMI-Umschalter + Audio-de-embedding | 18Gbit/s | ARC, HDR, CEC, EDID-Management | Manuelle u. automatische Umschaltung
Allg. Produktbeschreibung

Automatik 4x1 4K HDMI 2.0 Switch mit CEC-, ARC- & HDR-Unterstützung und Audioausgang

Der ultra flache 4K HDMI Umschalter mit 4 Ports UH-4U bietet eine hohe Bandbreite von 18 Gbit/s, unterstützt HDMI 2.0 & HDCP 2.2 und verfügt über eine Audio-de-embeddig Funktion (über einen zusätzlichen Audioausgang). Konform mit HDMI 2.0 & HDCP 2.2, kann der 4x1 HDMI2.0 Umschalter UH-4U unkomprimierte 4Kx2K @60Hz 4:4:4 HDR (3840x2160 max.) & 1080p 3D Signale sowie Mehrkanal-Audiosignale verlustfrei umschalten und übertragen.
Neben den herausragenden Eigenschaften bezüglich Bandbreite und Auflösung unterstützt der UH−4U High Dynamic Rage Images (HDR), Consumer Electronics Control (CEC), einen Audiorückkanal [Audio-Return-Chanel (ARC)] und Audio De-embedding und bietet einen smartes EDID-Management mit 11 eingebetten und 5 frei konfigurierbaren (benutzerdefinierten) EDID-Daten. Zu dem unterstützt dieser 4K HDMI2.0 Switch das manuelle und das automatische Umschalten zwischen den einzelnen HDMI-Ports und ist dadurch vielseitig einsetzbar und sehr einfach zu bedienen.



Features des 4-Port 4K HDMI 2.0 Umschalters UH-4U auf einen Blick

  • 4 HDMI-Eingänge & 1 HDMI-Ausgang + Audio-Ausgang
  • Unterstützt HDMI 2.0 & HDCP 2.2
  • Unterstützt UHD-Auflösungen bis 4K (3840 x 2160 60Hz)
    Maximale Auflösung: 4Kx2K@60Hz 4:4:4 HDR
  • HDCP2.2 konform, unterstützt die automatische Erkennung des HDCP-Status am Eingang
  • Erweitertes EDID-Management, einschließlich 11 eingebetteter, über DIP-Schalter aufrufbarer, EDID-Daten und 5 frei definierbare EDID Einstellungen
  • Unterstützt CEC, um Quell- oder Anzeigegeräte über die IR-Fernbedienung oder via RS232-Befehle zu steuern
  • Unterstützt ARC, um das Audiosignal über ein bestehendes HDMI-Kabel zum AV-Receiver oder einer Soundbar zu leiten
  • Unterstützt Multichannel Audio (Mehrkanal Audio)
  • LEDs zeigen den Schaltzustand in Echtzeit an
    Intuitive Anzeige der Stromversorgung, Schalt-Einstellungen (Switch Mode), des I/O-Verbindungsstatus und Audio-Ausgangssignals.
  • Unterstützt Hot-Plug
  • Steuerbar über frontseitige Taste, RS232 und IR-Fernbedienung (im Lieferumfang enthalten)
  • Unterstützt manuelles und automatisches Umschalten
  • Hohe Bandbreite: 18Gbps
  • Ultra Flach: Nur 15mm hoch
  • Bequemes Online-Firmware-Update via USB-Port möglich

4-fach Ultra HD HDMI2.0-Umschalter mit ARC

Dieser 4fach 4K60 HDMI2.0 Switch für Auflösungen bis 4Kx2K @60Hz 4:4:4 HDR unterstützt ARC (Audio Return Channel).
Der UH-4U Build2.0 ist somit in der Lage Audio-Signale über einziges HDMI-Kabel zu senden und zu empfangen. So kann dieser 4K HDMI-Umschalter je nach Systemaufbau und Benutzereinstellung das Audiosignal eines Displays an bis zu ARC-kompatible Geräte zurück senden.



Smart EDID Management: EDID Lernen und Programmieren

Der 4x1 4K60 HDMI Umschalter UH-4U hilft mit seinem komfortablem und erweitertem EDID-Management, eine effektive Kommunikation zwischen Display und Quellen herzustellen.
Der 4K HDMI 2.0 Switch UH-4U wird mit 11 werkseitig programmierten EDID-Einstellungen ausgeliefert:

  • EDID Pass though
  • 1920x1080p @60Hz 4:4:4 RGB 8bit mit Stereo Audio
  • 1920x1080p @60Hz 4:4:4 RGB 8bit mit High Definition Audio
  • 1920x1080p @60Hz 4:4:4 RGB 12bit mit Stereo Audio
  • 1920x1080p @60Hz 4:4:4 RGB 12bit mit High Definition Audio
  • 3840x2160p @60Hz 4:2:0 RGB 8bit mit Stereo Audio
  • 3840x2160p @60Hz 4:2:0 RGB 8bit mit High Definition Audio
  • 3840x2160p @60Hz 4:4:4 RGB 10bit HDR mit Stereo Audio
  • 3840x2160p @60Hz 4:4:4 RGB 10bit HDR mit High Definition Audio
  • 1280x800 @60Hz mit Stereo Audio
  • 1920x1200 @60Hz mit Stereo Audio

EDID Data Upgrade:

Neben den 11 integrierten EDID gibt es 5 EDIDs, die nach Bedarf angepasst werden können.
EDID-Data unterstützt das Upgrade über die serielle Schnittstelle:

Nach dem Anpassen der benutzerdefinierten EDID-Daten können Sie die neue EDID ganz einfach über den DIP-Schalter aufrufen.



HDCP-kompatipler 4-fach 4K HDMI2.0 Umschalter

Der 4K HDMI Switcher UH-4U arbeitet HDCP2.2-konform und unterstützt die automatische Erkennung des HDCP-Status am Eingang.
Das heißt die HDCP-kompatiblität des Ausgangssignals hängt vom Eingangssignal ab. Wenn das Eingangssignal mit HDCP gesendet wird, dann ist auch Ausgangssignal HDCP-kompatibel und umgekehrt.

Ultra flacher 4-Port 4K HDMI Switcher

Dieser Umschalter für 4K HDMI 2.0-Signale ist kaum größer als ein iPhone!
Mit einer Höhe von nur 15mm ist der UH-4U fast so flach wie ein Smartphone und kann überall dort eingesetzt werden wo es wenig Platz gibt. So kann der UH-4U bspw. von unten unter einer Tischplatte montiert werden und "verschwindet" so ganz aus dem Blickfeld ohne dass er irgendwie störend wirkt.



Automatic HDMI2.0 Switch mit 18 Gbit/s Bandbreite

Wie schon erwähnt bietet der UH-4U die Möglichkeit der manuellen und automatischen Umschaltung sowie eine Übertragungsbandbreite von 18 Gbps.
Für die verlustfreie Übertragung von HDMI 2.0 Signalen - also Auflösungen von 4Kx2K @60Hz (4:4:4 10bit HDR) - wird eine Bandbreite von 18 Gbit/s benötigt. Nur durch diese hohe Bandbreite ist es möglich HDMI-Signale im gesamten unterstützten Auflösungsbereich von bis 4Kx2K @60Hz 4:4:4 HDR sowie 1080p 3D Signale verlustfrei übertragen.


4fach 4K HDMI2.0 Umschalter mit CEC-unterstützung

Durch die integrierte CEC-Funktionalität dieses 4x1 HDMI-Switchers kann die IR-Fernbedienung verwendet werden, um die Quelle oder das Anzeigegerät zu bedienen.

  • Die Quell- und Anzeigegeräte müssen CEC unterstützen, wenn die IR-Fernbedienung zur Steuerung dieser Geräte verwendet werden soll.

RS232 Consumer Electronics Control Unterstützung

Sowohl die Quellen (Quellgeräte) wie auch die Senken (Anzeigegeräte/ Displays) können - dank der CEC-Unterstützung dieses 4K HDMI2.0 Umschalters - direkt über das an den UH-4U angeschlossene serielle Steuergerät bedient werden.
So können Sie bspw. den Bildschirm und/ oder die Eingangsquelle ein- oder ausschalten, die Lautstärke verändern (inkl. Stummschaltung "Mute"), die Wiedergabe starten, pausieren oder stoppen, die Abschnitte einer Blu-ray oder DVD wechseln oder das Menü aufrufen und bedienen. Weitere Informationen bwzüglich der RS232-CEC-Steuerung entnehmen Sie bitte dem mitgelieferten Handbuch.



Steuerung des 4K HDMI2.0-Umschalters UH-4U

Die Systemkontrolle bzw. das Umschalten der HDMI-Quelle ist über das Front Panel, per IR-Fernbedienung und über RS232-Steuerbefehle möglich

  • Mit der AUTO / SOURCE-Taste an der Gerätevorderseite können Sie die Eingangsquelle und den Switch-Modus zu ändern.
    • Wechseln der HDMI Eingangsquelle: Drücken Sie die Taste “AUTO/SOURCE" um zwischen den Eingängen 1 ~ 4 umzuschalten. Die entsprechende Anzeige leuchtet zur einfachen Erkennung des Schaltzustandes grün auf.
    • Schaltmodus ändern: Eingangssignale unterstützten die automatische und manuelle Schaltung. Halten Sie die Taste "AUTO/SOURCE" für 3 Sekunden oder länger gedrückt, um zwischen dem manuellen und dem automatischen Modus zu wechseln (Standard: manuelle Schaltung).
      Im Auto-Switch-Modus läuft die Auswahl der HDMI-Quelle nach folgenden Prinzipien:
      • Neuer Eingang
        Sobald ein neues Eingangssignal erkannt wurde, schaltet dieser Umschalter automatisch auf dieses neue Signal um.
      • Neustart der Stromversorgung
        Der 4K60 HDMI2.0 Umschalter UH-4U unterstützt die Energiesparfunktion (Power off memory function). Wenn das zuletzt ausgewählte Signal noch verfügbar ist, gibt der Umschalter das Signal weiterhin aus. Ist dies nicht der Fall, scannt und erkennt der Umschalter alle Eingangssignale mit Priorität von "IN 1" bis "IN 4", das erste erkannte Signal wird zum Ausgang übertragen.
      • Signalentfernung
        Nach dem Entfernen des aktuellen Eingangssignals scannt und erkennt der UH-4U alle Eingangssignale mit Priorität vom ersten Eingang (HDMI IN 1) an. Er überträgt die erste verfügbare Quelle auf das Ausgabegerät.
  • IR Kontrolle - Steuerung per Infrarot Fernbedienung
    Schließen Sie den IR-Empfänger (im Lieferumfang enthalten) an den mit "IR IN" bezeichneten Anschluss an, um diesen 4K HDMI2.0 Umschalter mit ARC über die mitgelieferte IR-Fernbedienung zu steuern.
    • Durch die integrierte CEC-Funktionalität kann die IR-Fernbedienung verwendet werden, um die Quelle oder das Anzeigegerät zu bedienen.
  • RS232 Kontrolle
    Dieser ultra flache HDMI Umschalter bietet mit einer 3,5-mm-RS232-Schnittstelle die Möglichkeit zur seriellen Steuerung. Verbinden Sie dazu diesen Switch per RS232-Kabel (im Lieferumfang enthalten) mit dem Steuergerät (z.B. einem PC), stellen Sie die Parameter ein und schon sind Sie in der Lage, mit einer speziell für den UH-4U entwickelten Software diesen 4K 4x1 HDMI2.0-Umschalter zu steuern.

Anwendungsgebiete des UH-4U

Der 4-fach Umschalter für HDMI-Signale eignet sich ideal zu Installation in Konferenzräumen, Schulen, Universitäten und anderen Bildungseinrichtungen, in Leistellen, im Überwachungsbereich und in moderenen Smart Houses.

Firmware Upgrade leicht gemacht

Der 4fach HDMI2.0 Umschalter UH-4U besitzt einen USB-Anschluss für Firmware-Updates und –Upgrades, dieser befindet sich an der Gerätefront und ist mit “FIRMWARE“ bezeichnet. Die Aktualisierung Firmware kann durch einfaches Kopieren der Upgrade-Datei (.bin) durchgeführt werden.

Spezifikation

Technische Daten des 4x1 Ultra HD 3D 4K HDMI2.0 Umschalters mit HDR, ARC & Consumer Electronics Control

Technische Daten des 4K HDMI2.0 4x1 HDMI-Umschalters UH-4U (Build2.0)
Anschlüsse am 4-Port Ultra HD HDMI 2.0 Switcher UH-4U
Video-Eingänge 4 x HDMI Buchse (Typ A - HDMI 2.0)
Eingang 4 unterstützt ARC
Video-Ausgang 1 x HDMI Buchse (Typ A - HDMI 2.0)
Sonstige Eingänge
Infrarot 1 x 3,5mm Klinkenbuchse
IR IN: Zum Anschluss des IR-Empfängers und zum Empfang des IR- Signals der IR-Fernbedienung
RS-232 1 x 3,5mm Klinkenbuchse
DIP 1 x 4P Dipschalter zur Festlegung der EDID
Stromversorgung 1 x Stromeingangsbuchse (DC Buchse)
Firmware-Update 1 x Mini-USB
Sonstige Ausgänge
Zusätzl. Audio Ausgang 1 x 3,5mm Klinkenbuchse (für Stereo Audio)
Videoauflösung
HDMI Ausgangsauflösung bis 4Kx2K @60Hz 4:4:4 HDR [3840x2160 bei 60Hz 4:4:4HDR)]
Video Allgemein
Video Eingangssignal 4x HDMI 2.0, HDCP2.2
Video Ausgangssignal 1x HDMI 2.0, HDCP2.2
Max. Datenrate 18 Gbit /s
HDMI Standard HDMI 2.0, abwärtskompatibel mit allen vorherigen HDMI-Standards
HDCP HDCP 2.2 kompatibel
EDID Intelligentes EDID-Management
11 integrierte EDID-Daten und manuelles EDID-Management - bis zu 5x benutzerdefienierte EDID
Audio Allgemein
Audio Signal Stereo Audio, Mehrkanal Audio und High Definition Audio
Audio Return Channel √ (ja: HDMI In 4 unterstützt ARC)
De-Embedded Audioformat PCM: Stereo Audio
Impedanz (zusätzl. Audioausgang) 70Ω
Frquenzgang 20Hz bis 20kHz, ±3dB
Steuerung
  Frontseitige Taster, über RS232, per Infrarotfernbedienung
Stromversorgung und -verbrauch
Netzteil Eingang:100V~240V AC
Ausgang: DC5V 1A
Leistungsaufnahme 5W (maximal)
Umgebungsbedingungen
Betriebstemperatur −10°C bis 55°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Physische Eigenschaften
Gehäuse Aluminium
Gewicht 180 g
Abmessungen (BxHxT) 194 x 15 x 81 mm, Ultra flach

Lieferumfang des 4-Port 4K HDMI 2.0 Umschalters mit HDR-, ARC- & CEC-Unterstützung

  • 1 x UH-4U (Build2.0): 4K HDMI2.0 Switcher 4x1 mit ARC sowie HDR- und CEC-Unterstützung
  • 2 x Montage-Winkel (nicht montiert)
  • 4 x Schrauben zur Befestigung der Montage Winkel
  • 4 x Kunststofffüßchen
  • 1x IR-Empfänger (5V, mit Trägerwelle)
  • 1 x IR Fernbedienung
  • 1 x RS232 Kabel (3polig auf DB9)
  • 1 x Netzteil (DC 5V 1A)
  • 1 x Bedienungsanleitung

Features des 4-Port 4K HDMI 2.0 Umschalters UH-4U auf einen Blick

  • 4 HDMI-Eingänge & 1 HDMI-Ausgang + Audio-Ausgang
  • Unterstützt HDMI 2.0 & HDCP 2.2
  • Unterstützt UHD-Auflösungen bis 4K (3840 x 2160 60Hz)
    Maximale Auflösung: 4Kx2K@60Hz 4:4:4 HDR
  • HDCP2.2 konform, unterstützt die automatische Erkennung des HDCP-Status am Eingang
  • Erweitertes EDID-Management, einschließlich 11 eingebetteter, über DIP-Schalter aufrufbarer, EDID-Daten und 5 frei definierbare EDID Einstellungen
  • Unterstützt CEC, um Quell- oder Anzeigegeräte über die IR-Fernbedienung oder via RS232-Befehle zu steuern
  • Unterstützt ARC, um das Audiosignal über ein bestehendes HDMI-Kabel zum AV-Receiver oder einer Soundbar zu leiten
  • Unterstützt Multichannel Audio (Mehrkanal Audio)
  • LEDs zeigen den Schaltzustand in Echtzeit an
    Intuitive Anzeige der Stromversorgung, Schalt-Einstellungen (Switch Mode), des I/O-Verbindungsstatus und Audio-Ausgangssignals.
  • Unterstützt Hot-Plug
  • Steuerbar über frontseitige Taste, RS232 und IR-Fernbedienung (im Lieferumfang enthalten)
  • Unterstützt manuelles und automatisches Umschalten
  • Hohe Bandbreite: 18Gbps
  • Ultra Flach: Nur 15mm hoch
  • Bequemes Online-Firmware-Update via USB-Port möglich



Hinweis: Bitte sowohl am Eingang, wie auch an den Ausgängen hochwertige HDMI-Kabel, die mit HDMI2.0 kompatibel sind, um eine zuverlässige Signalübertragung zu gewährleisten.

Auch gesucht unter:Super Slim Serie, "Super Slim Serie", Super Slim-Serie, wuh4a, wuh4arc-h2, wuh4arch2, quh4a, quh4arc-h2, quh4arch2, 4x1 switsch, 2160p, uh4u, SY-HD-S41, HDS41, SY-HDS41, SYHDS41, SY-UHD-S41A, SY-UHDS41A, SYUHDS41A, UHDS41A, Stoltzen, 50981, SHSW41, HDMI Switch 4:1, EXTRON SW2 HD 4K, Audio de-Embedding

Empfohlenes Zubehör

Installationshinweise

Installationshinweise für den HDMI 2.0 4x1 HDMI Switcher mit HDR, ARC & CEC UH-4U

  • Der HDMI2.0 Umschalter sollte in einer sauberen Umgebung, mit einer angemessenen Temperatur und Luftfeuchtigkeit, installiert werden.
  • Alle Stromschalter, Stecker, Steckdosen und Netzkabel sollten isoliert und gesichert werden und unbeschädigt sein.
  • Alle Geräte sollten angeschlossen sein, bevor der Strom eingeschaltet wird.

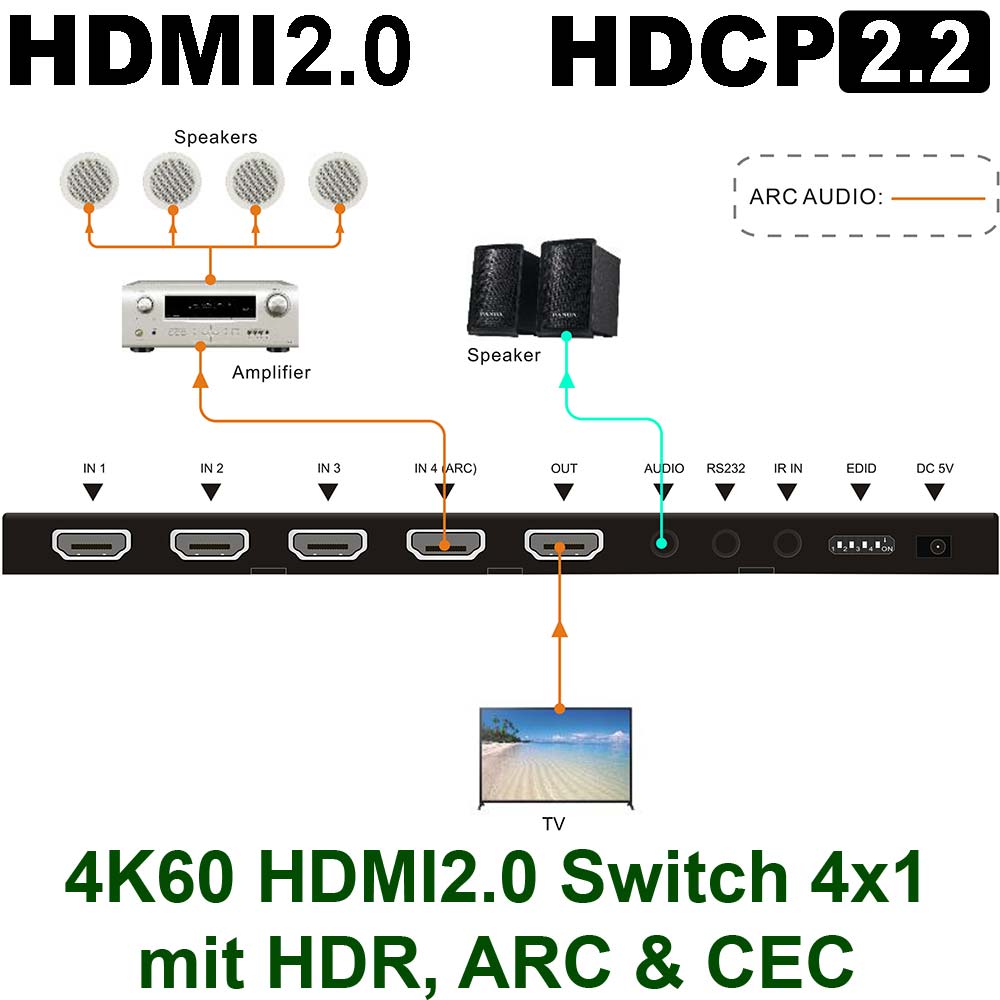

Vorgehensweise beim Anschluss des 4-Port 4K HDMI2.0 Umschalters UH−4U (Build2.0)

  • Step1. Schließen Sie die HDM -Quelle(n) (wie bspw. Blu-ray- oder DVD-Player) via HDMI-Kabel an die HDMI-Eingangsbuchsen “IN1”~ “IN4” des UH-4U an.
  • Step2. Schließen Sie das HDMI-Display mit einem HDMI-Kabel an die HDMI-Ausgangsbuchse “OUT” des UH−4U an.
  • Step3. Schließen Sie einen Verstärker an den mit “AUDIO” bezeichneten Ausgang des UH−4 (Build2.0) an.
  • Step4. Um den Umschalter über die IR Fernbedienung zu bedienen, schließen Sie bitten den IR Receiver an den mit “IR IN” bezeichneten Anschluss an.
  • Step5. Um den Umschalter über RS232-Befehle zu bedienen, schließen Sie bitte das Steuergerät (z. B. PC) an den mit “RS232” bezeichneten Anschluss an.
  • Step6. Verbinden Sie das 5V DC Netzteil mit dem Netzanschluss “FW/DC 5V” des UH-4U.

Hinweise:

  • Alle Ports des UH-4U unterstützen Hot-Plug.
  • Bitte verwenden Sie sowohl an den Eingängen, wie auch am Ausgang hochwertige HDMI-Kabel, die mit HDMI2.0 kompatibel sind, um eine zuverlässige Signalübertragung zu gewährleisten.
Installationshinweise
FAQs

Frequently Asked Questions zum UH−4U (Build2.0)

In diesem Abschnitt finden Sie häufig gestellte Fragen zum 4x 4K HDMI 2.0 Umschalter UH-4U (Build2.0)



Warum schaltet der 4x1 4K HDMI 2.0 Automatic Switch UH-4U (Build2.0) nicht in allen Anwendungs­fällen automatisch um?

Der 4fach HDMI2.0 Umschalter UH-4U (Build2.0) reagiert in der Werkseinstellung auf die sogenannte Hot-Plug Detection (HPD), also eine 5V Spannung am HDMI Eingang.
Dieses kann in einigen Installationen, insbesondere wenn Apple MacBooks mittels eines Adapters angeschlossen sind, zu Problemen führen.
Sollte dieses Problem mit der automatischen Umschaltung auch bei Ihnen auftreten, so können Sie die Signalerkennung für die automatische Umschaltung ganz einfach per RS232 von HPD auf TMDS ändern.

  • Setzen Sie dazu folgen RS232 Befehl ab: >>SET_DET_MODE 0
    Dieser RS232 Befehl ändert die Erkennung einer neuen Quelle von HDP zu TMDS (Transition-Minimized Differential Signaling)

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des 4x1 Ultra HD 3D 4K HDMI2.0 Umschalters mit HDR, ARC & Consumer Electronics Control

Technische Daten des 4K HDMI2.0 4x1 HDMI-Umschalters UH-4U (Build2.0)
Anschlüsse am 4-Port Ultra HD HDMI 2.0 Switcher UH-4U
Video-Eingänge 4 x HDMI Buchse (Typ A - HDMI 2.0)
Eingang 4 unterstützt ARC
Video-Ausgang 1 x HDMI Buchse (Typ A - HDMI 2.0)
Sonstige Eingänge
Infrarot 1 x 3,5mm Klinkenbuchse
IR IN: Zum Anschluss des IR-Empfängers und zum Empfang des IR- Signals der IR-Fernbedienung
RS-232 1 x 3,5mm Klinkenbuchse
DIP 1 x 4P Dipschalter zur Festlegung der EDID
Stromversorgung 1 x Stromeingangsbuchse (DC Buchse)
Firmware-Update 1 x Mini-USB
Sonstige Ausgänge
Zusätzl. Audio Ausgang 1 x 3,5mm Klinkenbuchse (für Stereo Audio)
Videoauflösung
HDMI Ausgangsauflösung bis 4Kx2K @60Hz 4:4:4 HDR [3840x2160 bei 60Hz 4:4:4HDR)]
Video Allgemein
Video Eingangssignal 4x HDMI 2.0, HDCP2.2
Video Ausgangssignal 1x HDMI 2.0, HDCP2.2
Max. Datenrate 18 Gbit /s
HDMI Standard HDMI 2.0, abwärtskompatibel mit allen vorherigen HDMI-Standards
HDCP HDCP 2.2 kompatibel
EDID Intelligentes EDID-Management
11 integrierte EDID-Daten und manuelles EDID-Management - bis zu 5x benutzerdefienierte EDID
Audio Allgemein
Audio Signal Stereo Audio, Mehrkanal Audio und High Definition Audio
Audio Return Channel √ (ja: HDMI In 4 unterstützt ARC)
De-Embedded Audioformat PCM: Stereo Audio
Impedanz (zusätzl. Audioausgang) 70Ω
Frquenzgang 20Hz bis 20kHz, ±3dB
Steuerung
  Frontseitige Taster, über RS232, per Infrarotfernbedienung
Stromversorgung und -verbrauch
Netzteil Eingang:100V~240V AC
Ausgang: DC5V 1A
Leistungsaufnahme 5W (maximal)
Umgebungsbedingungen
Betriebstemperatur −10°C bis 55°C
Luftfeuchte 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Physische Eigenschaften
Gehäuse Aluminium
Gewicht 180 g
Abmessungen (BxHxT) 194 x 15 x 81 mm, Ultra flach

Lieferumfang des 4-Port 4K HDMI 2.0 Umschalters mit HDR-, ARC- & CEC-Unterstützung

  • 1 x UH-4U (Build2.0): 4K HDMI2.0 Switcher 4x1 mit ARC sowie HDR- und CEC-Unterstützung
  • 2 x Montage-Winkel (nicht montiert)
  • 4 x Schrauben zur Befestigung der Montage Winkel
  • 4 x Kunststofffüßchen
  • 1x IR-Empfänger (5V, mit Trägerwelle)
  • 1 x IR Fernbedienung
  • 1 x RS232 Kabel (3polig auf DB9)
  • 1 x Netzteil (DC 5V 1A)
  • 1 x Bedienungsanleitung

Features des 4-Port 4K HDMI 2.0 Umschalters UH-4U auf einen Blick

  • 4 HDMI-Eingänge & 1 HDMI-Ausgang + Audio-Ausgang
  • Unterstützt HDMI 2.0 & HDCP 2.2
  • Unterstützt UHD-Auflösungen bis 4K (3840 x 2160 60Hz)
    Maximale Auflösung: 4Kx2K@60Hz 4:4:4 HDR
  • HDCP2.2 konform, unterstützt die automatische Erkennung des HDCP-Status am Eingang
  • Erweitertes EDID-Management, einschließlich 11 eingebetteter, über DIP-Schalter aufrufbarer, EDID-Daten und 5 frei definierbare EDID Einstellungen
  • Unterstützt CEC, um Quell- oder Anzeigegeräte über die IR-Fernbedienung oder via RS232-Befehle zu steuern
  • Unterstützt ARC, um das Audiosignal über ein bestehendes HDMI-Kabel zum AV-Receiver oder einer Soundbar zu leiten
  • Unterstützt Multichannel Audio (Mehrkanal Audio)
  • LEDs zeigen den Schaltzustand in Echtzeit an
    Intuitive Anzeige der Stromversorgung, Schalt-Einstellungen (Switch Mode), des I/O-Verbindungsstatus und Audio-Ausgangssignals.
  • Unterstützt Hot-Plug
  • Steuerbar über frontseitige Taste, RS232 und IR-Fernbedienung (im Lieferumfang enthalten)
  • Unterstützt manuelles und automatisches Umschalten
  • Hohe Bandbreite: 18Gbps
  • Ultra Flach: Nur 15mm hoch
  • Bequemes Online-Firmware-Update via USB-Port möglich



Hinweis: Bitte sowohl am Eingang, wie auch an den Ausgängen hochwertige HDMI-Kabel, die mit HDMI2.0 kompatibel sind, um eine zuverlässige Signalübertragung zu gewährleisten.

Auch gesucht unter:Super Slim Serie, "Super Slim Serie", Super Slim-Serie, wuh4a, wuh4arc-h2, wuh4arch2, quh4a, quh4arc-h2, quh4arch2, 4x1 switsch, 2160p, uh4u, SY-HD-S41, HDS41, SY-HDS41, SYHDS41, SY-UHD-S41A, SY-UHDS41A, SYUHDS41A, UHDS41A, Stoltzen, 50981, SHSW41, HDMI Switch 4:1, EXTRON SW2 HD 4K, Audio de-Embedding

Unverbindlich Informationen anfordern

Füllen Sie bitte dieses Formular aus, wenn Sie weitere Informationen wünschen. Sie werden schnellstmöglich benachrichtigt.
Bitte füllen Sie alle Pflichtfelder * aus.

Auszug aus der U.T.E. Datenschutzerklärung

Auf unserer Internetseite sind unterschiedliche Kontakt- bzw. Anfrageformulare vorhanden, welche für die elektronische Kontaktaufnahme genutzt werden können. Nimmt ein Nutzer diese Möglichkeit wahr, so werden die in der Eingabemaske eingegeben Daten an uns übermittelt und gespeichert. Diese Daten sind:

(1) Anrede
(2) Vorname (optional)
(3) Nachname
(4) Unternehmen (optional)
(5) Telefonnummer (optional)
(6) Faxnummer (optional)
(7) E-Mailadresse
(8) Kundenart (Händler, Anwender, Installateur, Planer)
Im Zeitpunkt der Absendung der Nachricht werden zudem folgende Daten gespeichert:

(1) Informationen über den Browsertyp und die verwendete Version
(2) Das Betriebssystem des Nutzers
(3) Die IP-Adresse des Nutzers
(4) Datum und Uhrzeit der Registrierung
(5) Webseite über die das Formular abgesendet wurde
Für die Verarbeitung der Daten wird im Rahmen des Absendevorgangs Ihre Einwilligung eingeholt und auf diese Datenschutzerklärung verwiesen.

Alternativ ist eine Kontaktaufnahme über die bereitgestellte E-Mail-Adresse möglich. In diesem Fall werden die mit der E-Mail übermittelten personenbezogenen Daten des Nutzers gespeichert.

Es erfolgt in diesem Zusammenhang keine Weitergabe der Daten an Dritte. Die Daten werden ausschließlich für die Verarbeitung der Konversation verwendet.

9.2 Rechtsgrundlage für die Datenverarbeitung
Da die auf unserer Website verwendeten Formulare auf den Abschluss eines Vertrages abzielen, ist die Rechtsgrundlage für die Verarbeitung der Daten Art. 6 Abs. 1 lit. b DSGVO.

Rechtsgrundlage für die Verarbeitung der Daten, die im Zuge einer Übersendung einer E-Mail übermittelt werden, ist Art. 6 Abs. 1 lit. f DSGVO. Zielt der E-Mail-Kontakt auf den Abschluss eines Vertrages ab, so ist zusätzliche Rechtsgrundlage für die Verarbeitung Art. 6 Abs. 1 lit. b DSGVO.

9.3 Zweck der Datenverarbeitung
Die Verarbeitung der personenbezogenen Daten aus der Eingabemaske dient uns allein zur Bearbeitung der Kontaktaufnahme. Im Falle einer Kontaktaufnahme per E-Mail liegt hieran auch das erforderliche berechtigte Interesse an der Verarbeitung der Daten.

Die sonstigen während des Absendevorgangs verarbeiteten personenbezogenen Daten dienen dazu, einen Missbrauch der Anfrageformulare zu verhindern und die Sicherheit unserer informationstechnischen Systeme sicherzustellen.

9.4 Dauer der Speicherung
Die Daten werden gelöscht, sobald sie für die Erreichung des Zweckes ihrer Erhebung nicht mehr erforderlich sind. Für die personenbezogenen Daten aus der Eingabemaske der Anfrageformulare und diejenigen, die per E-Mail übersandt wurden, ist dies dann der Fall, wenn die jeweilige Konversation mit dem Nutzer beendet. Beendet ist die Konversation dann, wenn sich aus den Umständen entnehmen lässt, dass der betroffene Sachverhalt abschließend geklärt ist.

Die während des Absendevorgangs zusätzlich erhobenen personenbezogenen Daten werden spätestens nach einer Frist von sieben Tagen gelöscht bzw. anonymisiert.

9.5 Widerspruchs- und Beseitigungsmöglichkeit
Der Nutzer hat jederzeit die Möglichkeit, seine Einwilligung zur Verarbeitung der personenbezogenen Daten für die Zukunft zu widerrufen. Nimmt der Nutzer per E-Mail Kontakt mit uns auf, so kann er der Speicherung seiner personenbezogenen Daten jederzeit widersprechen. In einem solchen Fall kann die Konversation nicht fortgeführt werden.

Der Widerruf bzw. die Beseitigung kann jederzeit durch eine formlose Mitteilung auf dem Postweg an U.T.E. Electronic GmbH & Co. KG, Friedrich-Ebert-Str. 86, 58454 Witten, oder durch eine E-Mail an info@ute.de erfolgen.

Alle personenbezogenen Daten, die im Zuge der Kontaktaufnahme gespeichert wurden, werden in diesem Fall gelöscht.

Die vollständige Datebschutzerklärung finden die unter Datenschutz.

captcha

IP Thermometer mit integrietem Webserver und E-Mail Alarm - NUR 179,00

DELTA Authorised Distributor

Teltonika Authorized Distributor

EATON authorised PowerAdvantage Partner

 x

Ihr Warenkorb ist noch leer.

Unser Angebot gilt ausschließlich für gewerbliche Kunden, Behörden sowie Fachhändler und Systemhäuser.
Kein Verkauf an Endkunden.
Alle Preise sind zuzüglich Mehrwertsteuer und Versand.

Allen Produkten liegt i.d.R. eine englischsprachige Bedienungsanleitungen bei.
