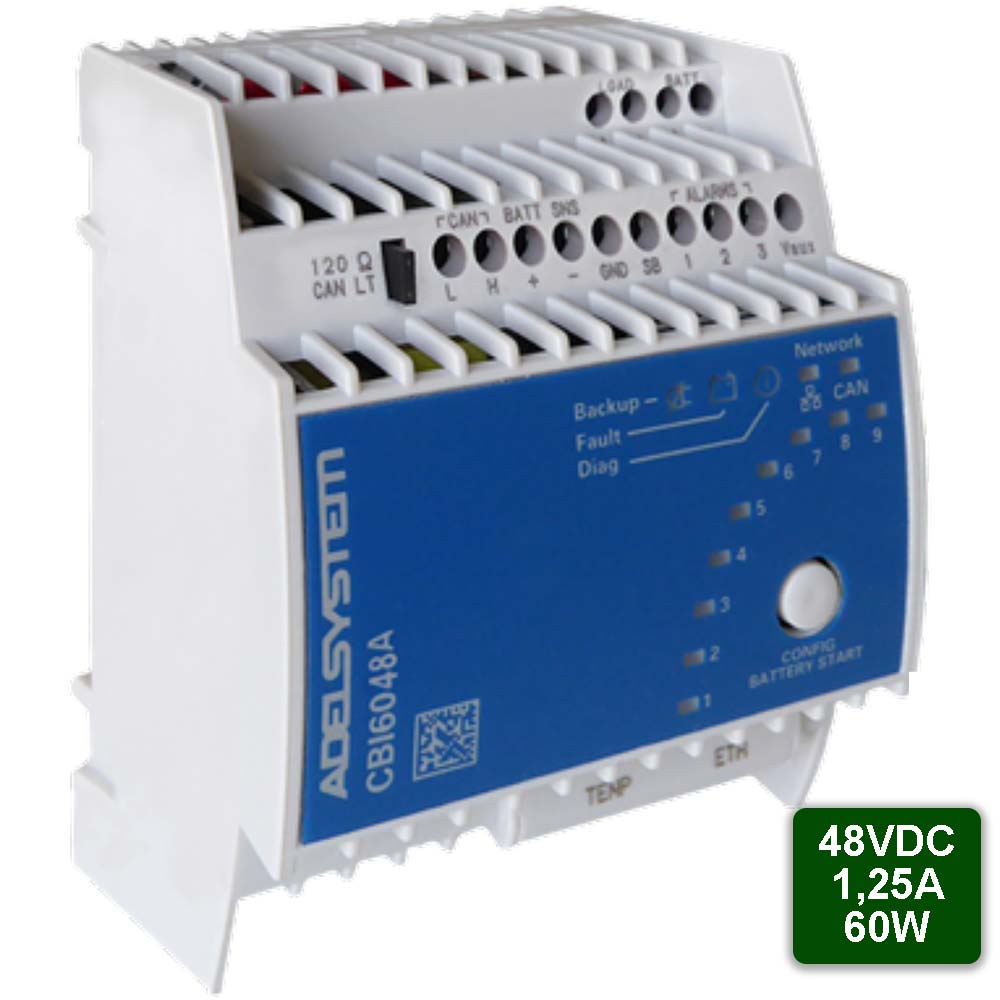

ADELSystem CBI6048A
All-in-One 48VDC USV - 1,25A

All-in-One Gleichstrom USV Anlagen mit 48V DC Ausgang zur Montage auf Hutschienen

Die All-in-One Gleichstrom USV Anlage CBI6048A aus der CBI60 Baureihe von ADEL system ist eine unterbrechungsfreie Stromversorgung (DC USV Anlage) zur DIN Rail-Montage (Montage auf Hutschiene) mit 48V DC Ausgangsspannung, einer Stromstärke von 1,25A und einer Leistung von bis zu 60W, bei der sich das aus Netzteil, Batterie­ladegerät und Backup-Modul bestehende 48V DC USV Modul zusammen mit der Battery Care-Software in einem robustem IP20-Gehäuse befindet. Das CBI6048A DC USV-System teilt den Strom einfach zwischen Last und Batterie auf (mit Priorität auf der Last) und hat ein integriertes Überwachungssystem für die angeschlossenen Batterien.

All-in-One 48VDC USV System zur Montage auf der Hutschiene

Das All-in-One Gleichstrom USV-System CBI6048A von ADEL System ist die Lösung für ein optimales 48V DC Power Management. Der verfügbare Strom wird intern zwischen der Last und der Batterie aufgeteilt – wobei die Versorgung der Last die höchste Priorität hat.
Bei der 48VDC USV-Anlage CBI6048A ist es somit nicht notwendig den doppelten Strom zu verwenden, da auch der Strom, der zur Batterie gehen würde, zur Last geht, falls dies benötigt wird.
Der maximal verfügbare Strom am Lastausgang beträgt das Dreifache des USV-Nennstroms I_n, also bis zu 4,75A.

CBI6048A: 48V Gleichstrom USV mit „Battery Care“ Konzept
Die maximale Stromstärke am Ausgang ist immer dreimal so groß wie am Eingang. Das „Battery Care“ Konzept dieser ADEL system DC USV-Anlage, das auf verschiedenen Algorithmen basiert, gewährleistet ein schnelles und automatisches Laden der Batterie, vier Ladezustände, die Optimierung der Batterieladung, das Wiederherstellen von leeren Batterien sowie die Echtzeit-Diagnose während der Installation und des Betriebs.

Batterie-Überwachung während der Installation und während des Betriebs der 48VDC USV−Anlage CBI6048A
Das Echtzeit-Auto-Diagnose System der 48V DC USV CBI6048A überwacht die Batterie auf Fehler wie beispielsweise sulfierte Batterie, Kurzschlüsse, versehentliche Verpolung (falsches Anschließen der Pole) oder Abklemmen (Verlust der Verbindung) der Batterie. Mögliche Fehler können – während der Installation und während des Betriebs – bei der CBI6048A schnell und einfach gefunden und beseitigt werden, da sie via Diagnose-LEDs dierekt an der USV angezeigt werden. Die kontinuierliche Überwachung der Batterieleistung und der Batterieeffizienz reduziert das Ausfallrisiko sowie das Risiko von Batterieschäden und erlaubt einen sicheren und ununterbrochenen Betrieb.

Die 48VDC 1,25A USV Anlage CBI6048A ist für alle Batterietypen geeignet
Die 1,25A, 48VDC USV CBI6048A unterstützt – wie alle ADEL system Gleichstrom USV-Anlagen – alle Arten von Batterien. Durch einfaches Umstecken von Jumpern kann zwischen (offene oder verschlossenen) Blei-(Säure) Batterien, (Blei-)Gel Batterien oder Nickel-Cadmium Batterien (Ni−Cd) auswählt werden. Diese unterbrechungsfreie Gleichstromanlagen der CBI60 Baureihe bietet 2 Lademodi: schnelles Laden und normales Laden, können jedoch fest auf einen Lademodus eingestellt werden.

CBI6048A: 48V Gleichstrom USVen zur DIN-Rail Montage
Die unterbrechungsfreie 48V Gleichstromanlagen CBI6048A besitzt ein robustes Gehäuse, bietet einen guten IP20 Schutz und ist dank einer DIN-Rail-Halterungen zur Montage auf der Hutschiene geeignet. Zudem ist diese 48VDC USV extrem kompakt und kosteneffizient.

Verbindungsmöglichkeiten der 48V DC USV CBI6048A
Die Kommunikationsplattform für ADELsystem-Geräte ermöglicht die Verbindung aller Komponenten auf einfache und zugleich sehr leistungsfähige Weise via Ethernet. Die CBI6048A unterstützt ein Kommunikations­protokoll, das auf MODbus TCP/IP oder SNMP Technologie basiert. Je nach Anwendung kann zwischen 2 Bussen ausgewählt werden. Zudem ermöglicht das Kommunikations­protokoll die Kommunikation mit dem gesamten ADELsystem Zubehör sowie die Entwicklung eines unabhängigen Systems für die unterbrechungsfreie Stromversorgung. Gleichzeitig ermöglicht es die Überwachung und Kontrolle aller Parameter des Systems, auch per Remote und somit auch om anderen Ende der Welt, mittels Anwendungstools in der Cloud.

• Diese 48V DC USV von ADELsystem ermöglicht es Ihnen, eine sehr einfache und zugleich hochentwickelte Überwachung und Steuerung für Ihr Energiesystem zu implementieren und eröffnet Ihnen neue Wege, Ihre eigenen Anwendungen zu realisieren.

Features der All-in-One 48V DC USV CBI6048A von ADELsystem auf einen Blick

All-in-One 48VDC, 1,25A USV Anlage: 48V DC USV-Modul (Netzteil, Akku­ladegerät und Backup-Modul) und ein integriertes Überwachungssystem für die angeschlossenen Batterien in einem Gehäuse

• Eingang: einphasig 115 - 277 Vac
• Ausgang (Last): Stromversorgung 48 VDC, 1,25 A
• Ausgang (Batterie): Laden 48 VDC, 1,25 A
• Geeignet für alle Batterietypen:
  • Offene und versiegelte Bleisäure Batterien,
  • Bleigel Batterien,
  • Nickel-Cadmium (Ni−Cd) Batterien und
  • Lithium-Ionen (Li-Ion) Batterien
• Automatische Diagnose des Batteriestatus

  • Ladekurve IUoU,
  • konstante Spannung und konstanter Strom
  • Lebensdauer der Batterie
  • Batterietestfunktion (interne Batterie-Impedanz)
• 4 Ladeebenen/ Ladestufen:
  • Boost - Schnellladen,
  • Bulk Ladung
  • Trickle - Erhaltungsladung und
  • Recovery - Wiederherstellung
• Geschützt gegen Kurzschlüsse und Verpolung (Falscher Anschluss der Pole)
• Signalausgang: für Batteriefehler, Netz oder Back-UP
• Ethernet: SNMP V3, Modbus TCP/IP, HTTPS
• Schutzart: IP20
• Kompakte Abmessungen
  Platzsparende Montage an der Wand oder auf der Hutschiene (DIN Rail)

Anwendungsbeispiele für den Einsatz der 48V DC USV-Anlage CBI6048A

• Zutrittskontrollen
• Maschinensteuerung
• SPS
• Schiffsbau
• Telekommunikation
• Brandschutz (mit VdS/CDP Zertifikat)
