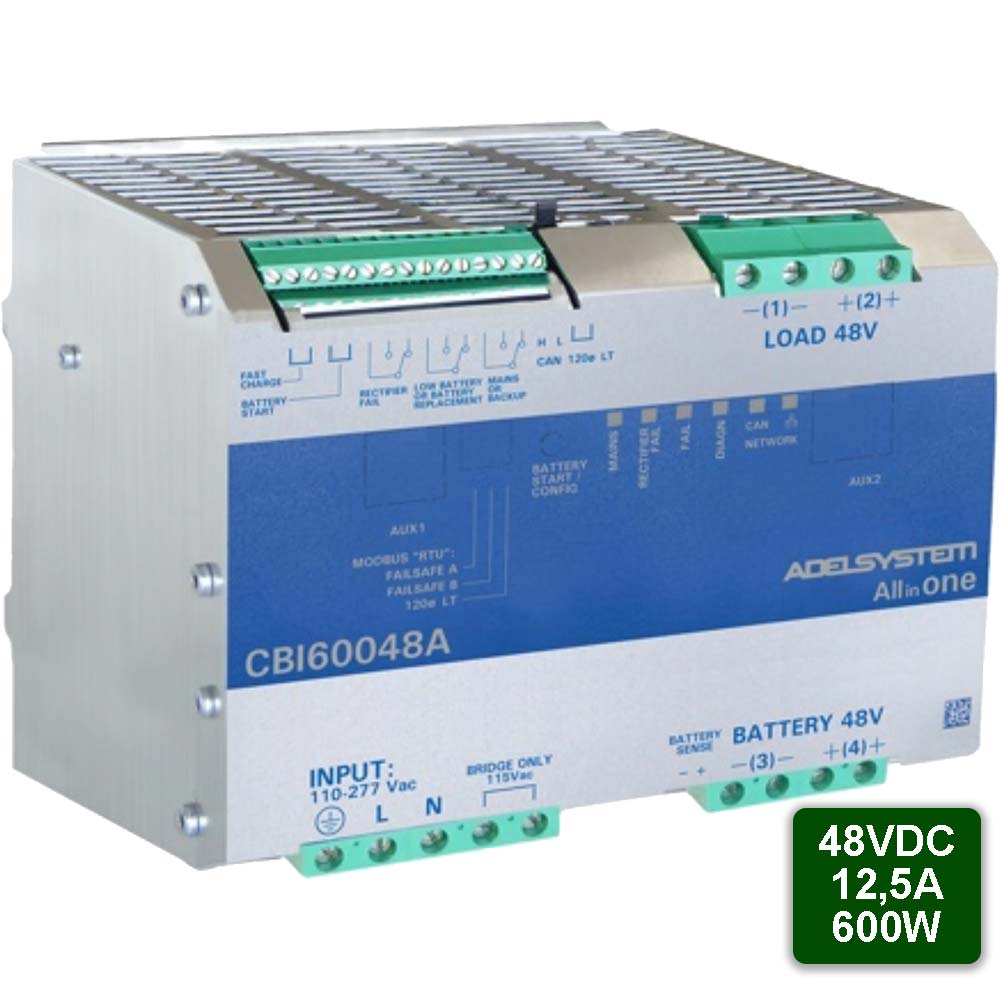

All-in-One 48VDC, 12,5A USV Anlage mit Testfunktion
| Technische Daten der Gleichstrom USV Anlage mit 48V DC Ausgang zur Montage auf Hutschienen | |
|---|---|
| Eingang | |
| Nominale Eingangsspannung | einphasig, 115 / 230 - 277 V AC |
| Spannungsbereich | 90 - 135 V AC 180 - 305 V AC |
| Fequenz | 47 - 63 Hz |
| Eingangsstrom (115–230Vac) | 9.0–4.5A |
| Interne Sicherung | 10A |
| Externe Sicherung | 16A |
| Ausgang | |
| Nominale Ausgangsspannung (Vn) | 48 V DC |
| Stromstärke (In) | 10A – (12,5 A max) |
| Effizienz | ≥ 91% |
| Restwelligkeit | ≤ 80 mVp |
| Einschalt-Verzögerung | 1 sek. (max) |
| Maximale Verlustleistung | 48W |
| Kurzschluss Schutz | √ (ja) |
| Überladungsschutz | √ (ja) |
| Überspannungsschutz | √ (ja) |
| Überhitzungsschutz | √ (ja) |
| Lastausgang | |
| Ausgangsspannung (bei In) | 44 - 57,6Vdc (60,4Vdc Ni-Cd) |
| Nennstrom (Iload) | 1,1 x In A ±5% |
| Maximaler Dauerstrom (ohne Batterie) (Iload=In) | 12,5A |
| Maximaler Dauerstrom (mit Batterie) (Iload=In+Ibatt) | 25A |
| Maximaler Ausgangsstrom (Haupteingang) Iload (4 Sek.) | 38A |
| Maximaler Ausgangsstrom (Back Up) Iload (4 Sek.) | 25A |
| Schutz gegen Tiefenentladung | 40 – 42 Vdc batt |
| Schwellenwert für Alarm "Batterie fast leer" | 44 – 46 Vdc batt |
| Batteriestart | √ (ja) |
| Zeitpufferung | √ (ja) |
| Batterieausgang | |
| Schnell-Ladung (bei In) | 57,6Vdc (2.4V/Cell); Nicd 1.5V/cell; Li-ion: 3,65V/cell |
| Maximale Ladungszeit | 15 Std. |
| Minimale Ladungszeit | 1 min. |
| Normale Ladung | 55 Vdc |
| Wiederherstellungsladung | 6-42V |
| Maximaler Ladestrom (Ibatt) | 12,5A ±5% |
| Ladestrombegrenzung (Iadj) | 10 ÷ 100% / Ibatt |
| Batterieschutz | √ (ja) |
| Verpolungsschutz | √ (ja) |
| Sulfierte Batterie-Check | √ (ja, mit Jumper) |
| Erkennen von Kurzschlüssen | √ (ja) |
| Ruhestrom | ≤ 100mA |
| Automatische Ladekurve | IUoUo, automatisch, 5 Stufen |
| Allgemeine Daten | |
| Isolationsspannung (IN/OUT) | 3000 Vac |
| Isolationsspannung (IN/PE) | 2000 Vac |
| Isolationsspannung (OUT/PE) | 500Vac |
| Betriebsdauer [MTBF] (IEC 61709) | > 300.000 Stunden |
| Signal Ausgang (Relay) | |
| Haupt- oder Notstromversorgung | √ (ja) |
| Niedriger Batteriestatus | √ (ja) |
| Batteriefehler | √ (ja) |
| USV-Fehler | √ (ja) |
| Umgebungsbedingungen | |
| Betriebstemperatur | −25°C bis +70°C |
| Lagertemperatur | −40°C bis +85°C |
| Luftfeuchte | bis 95% relative Luftfeuchtigkeit (bei 25°C) |
| Kühlung | automatisch |
| Physische Eigenschaften | |
| Abmessungen (BxHxT) | 150x115x135 mm |
| Schutzklasse (EN/IEC 60529) | IP20 |
| Anschlussart | Anschlussklemmen/ Schraubklemmen |
| 4mm (30-10AWG) | |
| Gewicht | ca. 1,55kg |
| Zulassungen/ Sicherheitsstandards | |
| CE | |
