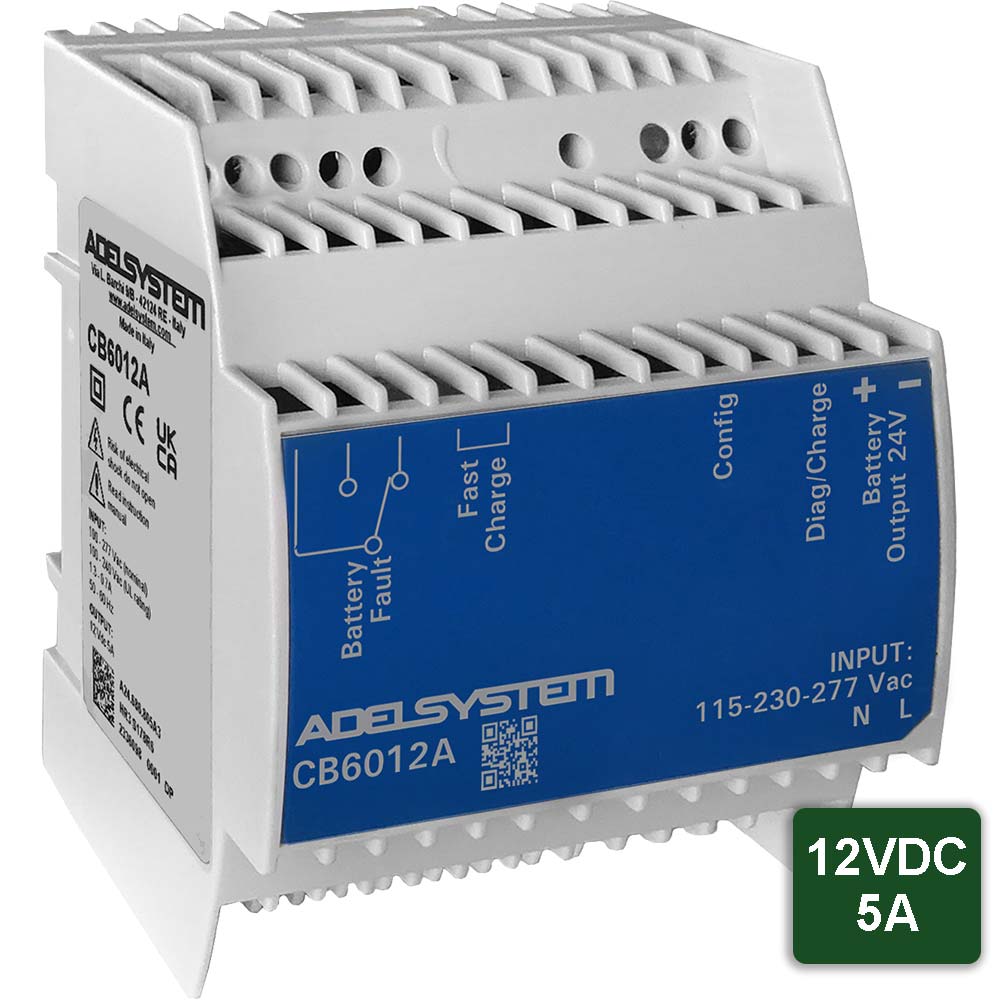

12VDC, 5A Batterie Lade- & Testgerät mit Stromversorgungsfunktion
Technische Daten des Battery Charger mit 12V DC, 5A Ausgang zur Montage auf Hutschienen | |
---|---|
Eingang | |
Nominale Eingangsspannung (2xVac) | einphasig, 110 - 240 - 277 V AC |
Spannungsbereich | 90 - 305 V AC |
Eingangsstrom (Vn und In Last) I2t | ≤ 50 A |
Fequenz | 47 - 63 Hz ±6% |
Eingangsstrom (115–230Vac) | 1.3 A (100 Vac) 0.7 A (240 Vac) 0.65 A (277 Vac) |
Interne Sicherung | 2,5A |
Externe Sicherung | 10A (MCB Kurve C) |
Ausgangsdaten | |
Nominale Ausgangsspannung (Vn) | 12 V DC |
Stromstärke (In) | 5A |
Effizienz (50% von In) | > 84% |
Kurzschluss Schutz | √ (ja) |
Überlastsschutz | √ (ja) |
Überhitzungsschutz | √ (ja) |
Überspannungsschutz am Ausgang | √ (ja) |
Ruhestrom (Eingangshauptspannung EIN) | ≤ 5mA |
Ruhestrom (Eingangshauptspannung AUS) | 0mA (Vbat < 26,3V) |
Remote Steuerung des Ladungseingangs Schnell-/Boostladung | Klemmleiste |
Stromversorgungsfunktion (Power Supply function) | √ (ja: durch Drücken der Taste beim Einschalten) |
Verlustleistung (max) | 9W |
Restwelligkeit | ≤ 50 mVpp |
Batterieausgang (Ausgang des Batterieladers) | |
Schnellladespannung (Typ. bei In) | 14,1 Vdc (Lead) 14,5 Vdc (Ni-Cd) |
Wiederherstellungsladung | 2-10 Vdc |
Ladestrom (In batt) | 5A ±5% |
Maximale Dauer der Bulk-Absorptions-Ladung (Typ. bei In) | 16 Stunden |
Minimale Dauer der Bulk-Ladung (Typ. bei In) | 2 Minuten |
Schwebeladung: Batterietyp kann konfiguriert werden durch Drücken der Taste beim Einschalten. (V/Zelle) | 2.23 V (Open Lead) 2.25 V (AGM) 2.30 V (Gel) 1.4V (Ni-Cd) “10 cell” |
End-Ladestrom zum Erhaltungsladen (Bulk & Absorptionladung) | 300 mA |
Begrenzung des Ladestroms (Iadj) | – (nein) |
Automatische Ladekurve (IUoU) | 4 Stufen |
Batterie-Tester | |
Erkennen von Kurzschlüssen | √ (ja) |
Schutz vor Verpolung | √ (ja) |
Batterie abgeklemmt (Schutz vor Funken) | √ (ja) |
Schutz vor falscher Batteriespannung | √ (ja) |
Allgemeine Daten | |
Isolationsspannung (IN/OUT) | 4000 Vac |
Betriebsdauer [MTBF] (IEC 61709) | > 300.000 Stunden |
Signalausgang (Relay/ freier Schaltkontakt) und Überwachung | |
Haupt- oder Notstromversorgung | √ (ja) |
Niedriger Batteriestatus und | √ (ja) |
Batteriefehler | √ (ja) |
Max. schaltbarer Strom (EN60947.4.1) | Max. DC1: 30 Vdc 1 A; Max. AC1: 60 Vac 1A Min.1mA bei 5 Vdc |
Umgebungsbedingungen | |
Betriebstemperatur | −25°C bis +70°C |
Lagertemperatur | −40°C bis +85°C |
Luftfeuchte | bis 95% relative Luftfeuchtigkeit (bei 25°C) |
Kühlung | automatisch |
Verschmutzungsgrad Umwelt | 2 |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 72 x 90 x 61 mm |
Material (Gehäuse) | Polycarbonat |
Schutzklasse (EN/IEC 60529) | IP20 |
Schutzkategorie | II |
Anschlussart | Anschlussklemmen/ Schraubklemmen |
2,5mm (24–14AWG) | |
Gewicht | ca. 0,3kg |
Vibration IEC60068-2-6 | 15-150 Hz: 1g15-150 Hz: 1g1 oct/min X,Y,Z-Achsen |
Shock IEC 60068-2-27 | 10g 6ms 3 Stöße / Richtung |
Zulassungen | |
CE |
