12VDC, 3A Batterie Lade- & Testgerät mit ADELSystems Battery Care
Das intelligente Batterie-Ladegerät CB123A aus CB-Serie von ADELSystem zeichnet sich durch seine "Switching-Technologie" und "Batteriepflege Philosophie" aus, die seit Jahren Teil des Kern-Know-hows von ADEL sind und zur Entwicklung eines fortschrittlichen mehrstufigen Batterieladeverfahrens führte, das vollautomatisch arbeitet und den höchsten Anforderungen der Batteriehersteller gerecht wird.
Das Battery Care-Konzept von ADELSystem basiert auf Algorithmen, die ein schnelles und automatisches Laden, eine Optimierung der Akkuladung während der Laufzeit, eine Wiederherstellung leerer Akkus und eine Echtzeitdiagnose während der Installation und des Betriebs implementieren.
Das Echtzeit-Autodiagnosesystem des Batterie Lade- & Testgeräts CB123A überwacht Batteriefehler, wie bspw. Kurzschlüsse, versehentliche Verpolung oder Abklemmen der Batterie. Mögliche Batteriefehler können mithilfe des Blinkcodes der Diagnose-LED - schon während der installation und im Betrieb - leicht erkannt und behoben werden.

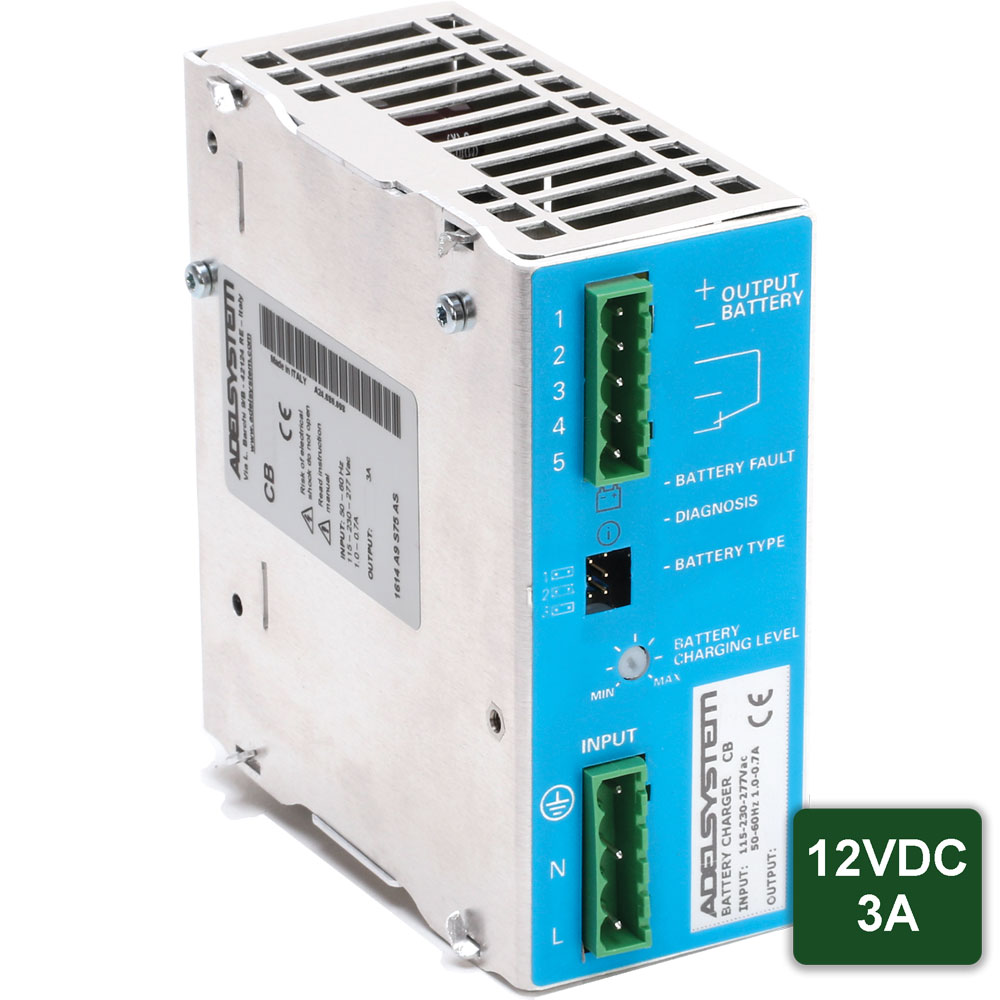

ADELSystem CB123A: 12VDC Battery Charger für alle Batterietypen

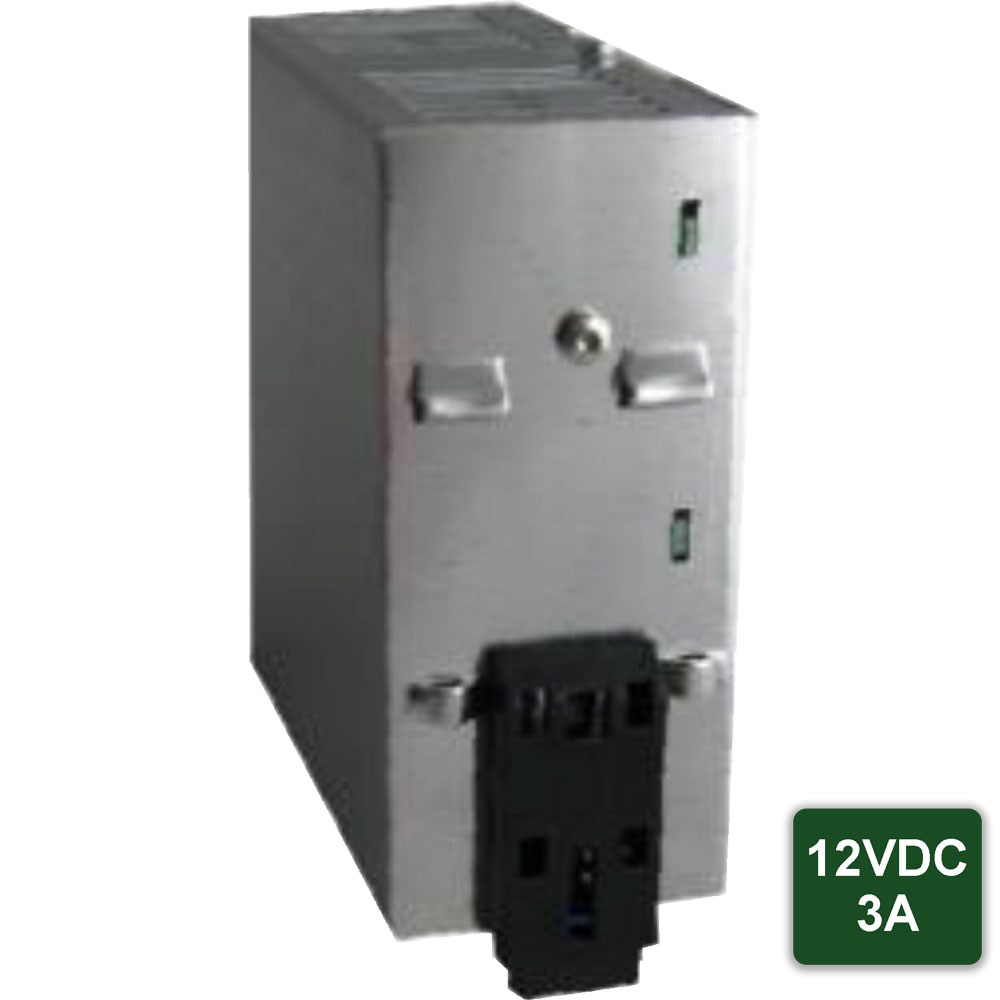

Das Batterie Test- und Ladegerät CB123A von ADELSystem ist für alle Batterietypen geeignet. Mit Hilfe von Jumpern können vordefinierte Kurven für offene Bleisäure, versiegelte Bleisäure, Blei-Gel, Ni−Cd (optional) Batterien eingestellt werden. Sie sind für zwei Ladezustände programmiert, Boost- und Trickle-Ladung. Das kostengünstige und äußerst kompakte 12VDC, 3A Batterieladegerät CB123A besitzt ein robustes Gehäuse mit einer Halterung für die DIN-Rail-/ Hutschienenmontage und bietet IP20 Schutz.
Batterieladegeräte der ADELSystem CB-Baureihe arbeiten vollautomatisch
Ein automatisches mehrstufiges Laden und eine Echtzeitdiagnose ermöglichen ein schnelles Aufladen und Wiederherstellen von tiefentladenen Batterien und so erhöhen die Zuverlässigkeit Ihres Systems.

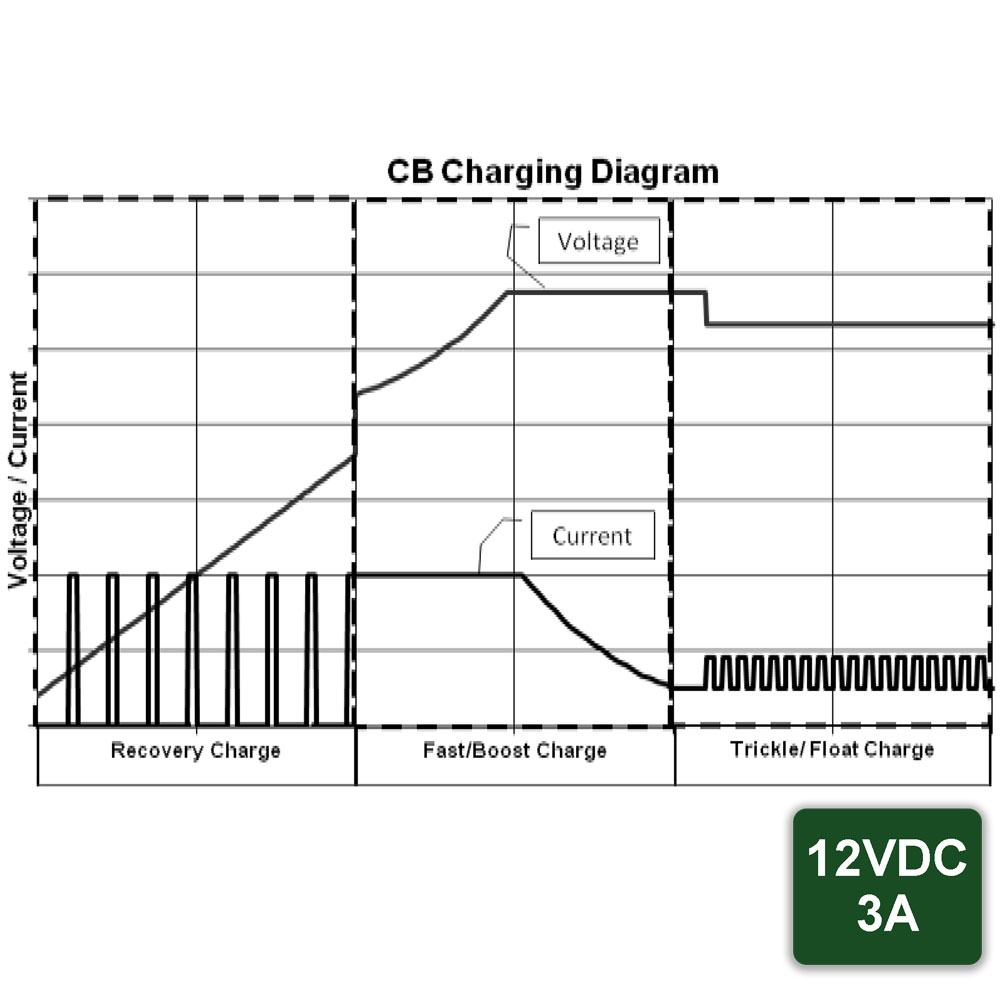

Battery Charger mit IUoUo - Ladekennlinie
Die Ladung der Batterie erfolgt mit einer stabilisierten IUoUo Ladekennline.

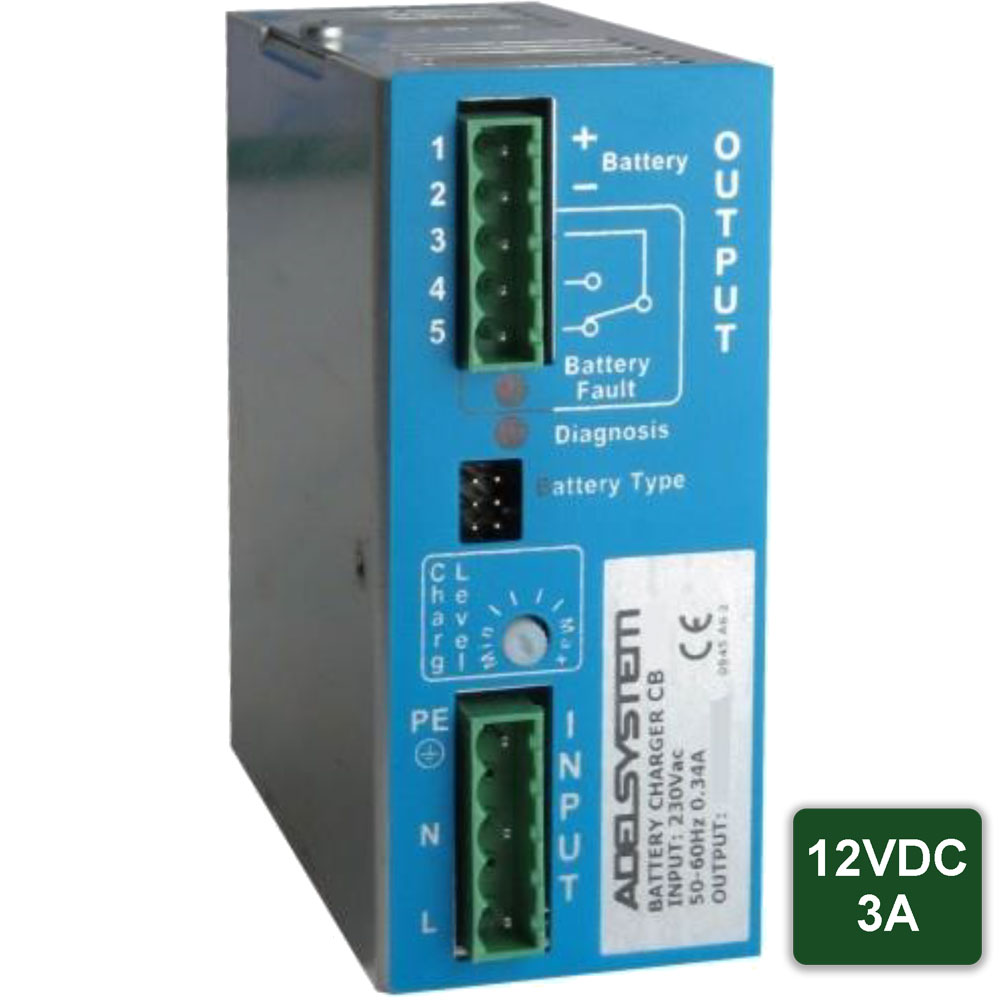

Der Ladezustand der Batterie und die Autodiagnose der Systeme werden durch einen blinkenden Code auf einer "Diagnose"-LED und einer "Fehlerbatterie"-LED angezeigt.
Technische Daten des Battery Charger mit 12V DC, 3A Ausgang zur Montage auf Hutschienen | |
---|---|
Eingang | |
Nominale Eingangsspannung (2xVac) | einphasig, 115 - 230 - 277 V AC |
Spannungsbereich | 90 - 305 V AC |
Eingangsstrom (Vn und In Last) I2t | ≤ 11 A ≤ 5 msec. |
Fequenz | 47 - 63 Hz ±6% |
Eingangsstrom (115–230Vac) | 0,5 - 0,3 A |
Interne Sicherung | 4A |
Externe Sicherung | 10A |
Ausgangsdaten | |
Nominale Ausgangsspannung (Vn) | 12 V DC |
Stromstärke (In) | 3A |
Effizienz (50% von In) | > 81% |
Kurzschluss Schutz | √ (ja) |
Überlastsschutz | √ (ja) |
Überhitzungsschutz | √ (ja) |
Verpolungsschutz | √ (ja) |
Batterieausgang (Ausgang des Batterieladers) | |
Schnellladespannung (Typ. bei In) | 14,4 Vdc |
Maximale Dauer der Schnellladung (Typ. bei In) | 15 Stunden |
Minimale Dauer der Schnellladung (Typ. bei In) | 70 Minuten |
Normale Ladung/ Erhaltungsladung (Typ. bei In) | 13,75 Vdc |
Wiederherstellungsladung | 2-7 Vdc |
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) | 20 ÷ 100% / Ibatt |
Maximaler Ladestrom (Ibatt) | 3A ±5% |
Batterietyp wählbar | √ (ja, mit Jumpern) |
Ruhestrom | ≤ 5mA |
Automatische Ladekurve | IUoUo, automatisch, 3 Stufen |
Erkennen von Kurzschlüssen | √ (ja) |
Allgemeine Daten | |
Isolationsspannung (IN/OUT) | 3000 Vac |
Isolationsspannung (IN/PE) | 1605 Vac |
Isolationsspannung (OUT/PE) | 500Vac |
Betriebsdauer [MTBF] (IEC 61709) | > 300.000 Stunden |
Signal Ausgang (Relay) | |
Haupt- oder Notstromversorgung | √ (ja) |
Niedriger Batteriestatus und | √ (ja) |
Batteriefehler | √ (ja) |
Umgebungsbedingungen | |
Betriebstemperatur | −25°C bis +70°C |
Lagertemperatur | −40°C bis +85°C |
Luftfeuchte | bis 95% relative Luftfeuchtigkeit (bei 25°C) |
Kühlung | automatisch |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 45x110x105 mm |
Schutzklasse (EN/IEC 60529) | IP20 |
Anschlussart | Anschlussklemmen/ Schraubklemmen |
2,5mm (24–14AWG) | |
Gewicht | ca. 0,3kg |
Zulassungen | |
CE |
