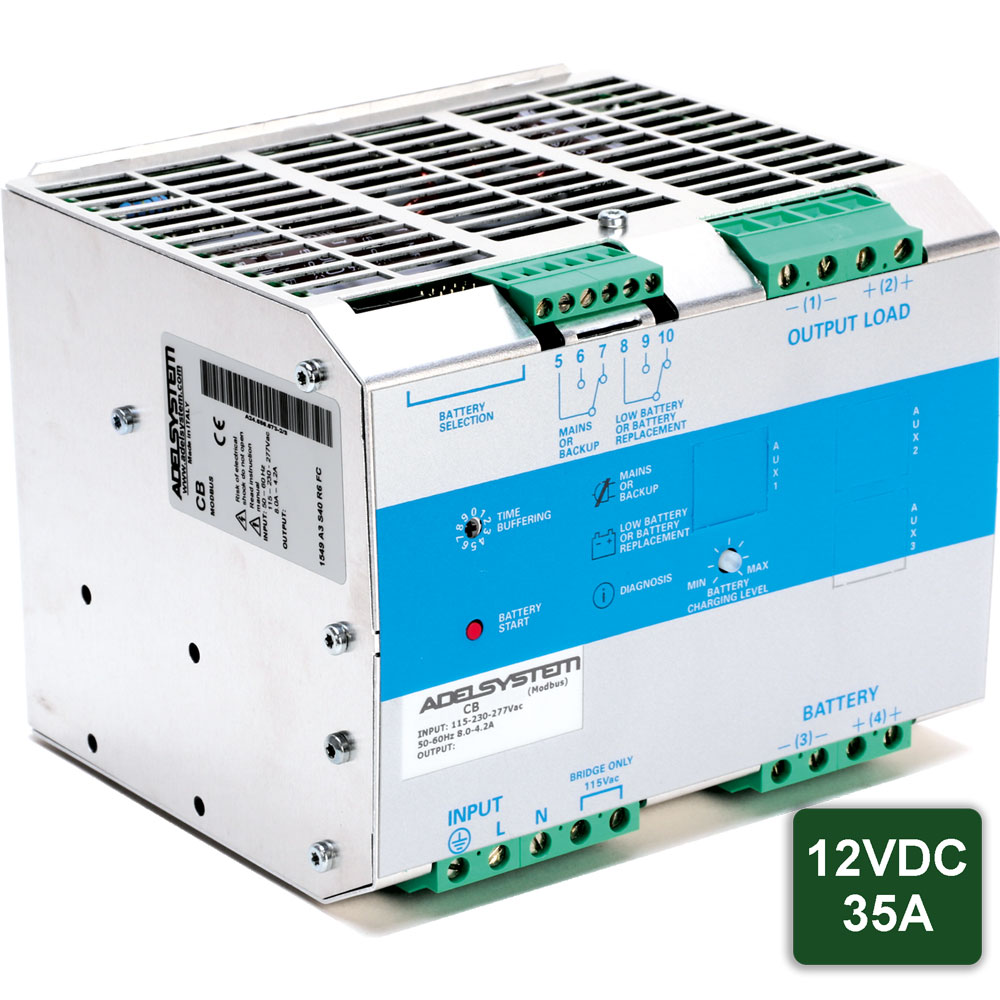

ADELSystem CB1235A Battery Charger 12VDC - 35A
Drucken
12VDC, 35A Batterie Lade- & Testgerät | In: 115-230-277Vac (47-63Hz), Out:12Vdc, 35A

ADELSystem CB1235A
Battery Charger 12VDC - 35A

Bewertung: Noch nicht bewertet

12VDC, 35A Batterie Lade- & Testgerät mit ADELSystems Battery Care

  • Eingang: einphasig 115 - 277 VAC
  • Ausgang: 12 V DC, 35 A
  • Intelligenes Batterieladegerät mit IUoUo Ladekennlinie
  • Schutz gegen Überlast, Kurzschluss und Verpolung
  • Platzsparende Montage auf der Hutschiene (DIN Rail)



Variante
Artikelnummer: ADELSystem CB1235A
12VDC, 35A Batterie Lade- & Testgerät | In: 115-230-277Vac (47-63Hz), Out:12Vdc, 35A
Allg. Produktbeschreibung

ADELSystem CB1235A: Batterie Test- & Lade­gerät mit 12V DC Ausgang zur Montage auf Hutschienen

  • 3-Stufiges Batterieladegerät

Das intelligente Batterie-Ladegerät CB1235A aus CB-Serie von ADELSystem zeichnet sich durch seine "Switching-Technologie" und "Batteriepflege Philosophie" aus, die seit Jahren Teil des Kern-Know-hows von ADEL sind und zur Entwicklung eines fortschrittlichen mehrstufigen Batterieladeverfahrens führte, das vollautomatisch arbeitet und den höchsten Anforderungen der Batteriehersteller gerecht wird.

Das Battery Care-Konzept von ADELSystem basiert auf Algorithmen, die ein schnelles und automatisches Laden, eine Optimierung der Akkuladung während der Laufzeit, eine Wiederherstellung leerer Akkus und eine Echtzeitdiagnose während der Installation und des Betriebs implementieren.

12V, 35A Batterieladegerät mit Echtzeit-Batteriediagnose

Das Echtzeit-Autodiagnosesystem des Batterie Lade- & Testgeräts CB1235A überwacht Batteriefehler, wie bspw. Kurzschlüsse, versehentliche Verpolung oder Abklemmen der Batterie. Mögliche Batteriefehler können mithilfe des Blinkcodes der Diagnose-LED - schon während der installation und im Betrieb - leicht erkannt und behoben werden.

ADELSystem CB1235A: 12VDC Battery Charger für alle Batterietypen
Das Batterie Test- und Ladegerät CB1235A von ADELSystem ist für alle Batterietypen geeignet. Mit Hilfe von Jumpern können vordefinierte Kurven für offene Bleisäure, versiegelte Bleisäure, Blei-Gel, Ni−Cd (optional) Batterien eingestellt werden. Sie sind für zwei Ladezustände programmiert, Boost- und Trickle-Ladung. Das kostengünstige und äußerst kompakte 12VDC, 35A Batterieladegerät CB1235A besitzt ein robustes Gehäuse mit einer Halterung für die DIN-Rail-/ Hutschienenmontage und bietet IP20 Schutz.

Features des 12V DC, 35A Batterieladegeräts CB1235A von ADELsystem auf einen Blick

  • Batterie Lade- und Testgerät mit 12VDC, 35A mit IUoUO Ladekennlinie
  • Eingang: einphasig 115 - 277 Vac
  • Ausgang (Batterieladung): Laden 12 VDC, 35 A
  • Geeignet für alle Batterietypen:
    • Offene und versiegelte Bleisäure Batterien,
    • Bleigel Batterien und
    • Nickel-Cadmium (Ni−Cd) [optional]
  • Automatische Diagnose des Batteriestatus
  • Ladekurve: IUoUO - konstante Spannung und Stromstärke
  • Switching-Technologie (Schalttechnik)
  • Batterietest-Funktion (Battery Care)
  • 3 Ladeebenen/ Ladestufen:
    • Boost - Schnellladen,
    • Trickle - Erhaltungsladung und
    • Recovery - Wiederherstellungsladung
  • Schnellladung: Ausgangsspannung 14,4VDC
  • Gegen Kurzschluss, Verpolung (Falscher Anschluss der Pole) und Überlast geschützt
  • Signalausgang (berührungslos) für fehlerhaften Batteriezustand
  • Für industrielle Anwendungen geeignet (Temperaturbereich -25°C ÷ 70°C)
  • Schutzart: IP20
  • Kompakte Abmessungen
    Platzsparende Montage auf der Hutschiene (DIN Rail)

Allgemeine Informationen zur Batterieladung der Batterie Test- und Ladegeräte der CB−Serie von ADELSystem

Batterieladegeräte der ADELSystem CB-Baureihe arbeiten vollautomatisch
Ein automatisches mehrstufiges Laden und eine Echtzeitdiagnose ermöglichen ein schnelles Aufladen und Wiederherstellen von tiefentladenen Batterien und so erhöhen die Zuverlässigkeit Ihres Systems.

Battery Charger mit IUoUo - Ladekennlinie
Die Ladung der Batterie erfolgt mit einer stabilisierten IUoUo Ladekennline.
Der Ladezustand der Batterie und die Autodiagnose der Systeme werden durch einen blinkenden Code auf einer "Diagnose"-LED und einer "Fehlerbatterie"-LED angezeigt.

Spezifikation

Technische Daten des 12V DC Batterie Lade- & Testgeräts CB1235A von ADELSystem

Technische Daten des Battery Charger mit 12V DC, 35A Ausgang zur Montage auf Hutschienen
Eingang
Nominale Eingangsspannung (2xVac) einphasig, 115 - 230 - 277 V AC
Spannungsbereich 90 -135/ 180 - 305 V AC
Eingangsstrom (Vn und In Last) I2t ≤ 35 A ≤ 5 msec.
Fequenz 47 - 63 Hz ±6%
Eingangsstrom (115–230Vac) 8 - 4,2 A
Interne Sicherung 10A
Externe Sicherung 16A
Ausgangsdaten
Nominale Ausgangsspannung (Vn) 12 V DC
Stromstärke (In) 35A
Effizienz (50% von In) > 91%
Kurzschluss Schutz √ (ja)
Überlastsschutz √ (ja)
Überhitzungsschutz √ (ja)
Verpolungsschutz √ (ja)
Batterieausgang (Ausgang des Batterieladers)
Schnellladespannung (Typ. bei In) 14,4 Vdc
Maximale Dauer der Schnellladung (Typ. bei In) 15 Stunden
Minimale Dauer der Schnellladung (Typ. bei In) 1 Minute
Normale Ladung/ Erhaltungsladung (Typ. bei In) 13,75 Vdc
Wiederherstellungsladung 2-9 Vdc
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) 10 ÷ 100% / Ibatt
Maximaler Ladestrom (Ibatt) 35A ±5%
Batterietyp wählbar √ (ja, mit Jumpern)
Ruhestrom ≤ 5mA
Automatische Ladekurve IUoUo, automatisch, 3 Stufen
Erkennen von Kurzschlüssen √ (ja)
Allgemeine Daten
Isolationsspannung (IN/OUT) 3000 Vac
Isolationsspannung (IN/PE) 1605 Vac
Isolationsspannung (OUT/PE) 500Vac
Betriebsdauer [MTBF] (IEC 61709) > 300.000 Stunden
Signal Ausgang (Relay)
Haupt- oder Notstromversorgung √ (ja)
Niedriger Batteriestatus und √ (ja)
Batteriefehler √ (ja)
Umgebungsbedingungen
Betriebstemperatur −25°C bis +70°C
Lagertemperatur −40°C bis +85°C
Luftfeuchte bis 95% relative Luftfeuchtigkeit (bei 25°C)
Kühlung automatisch
Physische Eigenschaften
Abmessungen (BxHxT) 150x115x135 mm
Schutzklasse (EN/IEC 60529) IP20
Anschlussart Anschlussklemmen/ Schraubklemmen
4 mm (30-10 AWG)
Gewicht ca. 1,5kg
Zulassungen
  CE

Features des Battery Care 12V DC Batterieladegeräts CB1235A von ADELsystem auf einen Blick

  • Batterie Lade- und Testgerät mit 12VDC, 35A mit IUoUO Ladekennlinie
  • Eingang: einphasig 115 - 277 Vac
  • Ausgang (Batterieladung): Laden 12 VDC, 35 A
  • Geeignet für alle Batterietypen:
    • Offene und versiegelte Bleisäure Batterien,
    • Bleigel Batterien und
    • Nickel-Cadmium (Ni−Cd) [optional]
  • Automatische Diagnose des Batteriestatus
  • Ladekurve: IUoUO - konstante Spannung und Stromstärke
  • Switching-Technologie (Schalttechnik)
  • Batterietest-Funktion (Battery Care)
  • 3 Ladeebenen/ Ladestufen:
    • Boost - Schnellladen,
    • Trickle - Erhaltungsladung und
    • Recovery - Wiederherstellungsladung
  • Schnellladung: Ausgangsspannung 14,4VDC
  • Gegen Kurzschluss, Verpolung (Falscher Anschluss der Pole) und Überlast geschützt
  • Signalausgang (berührungslos) für fehlerhaften Batteriezustand
  • Für industrielle Anwendungen geeignet (Temperaturbereich -25°C ÷ 70°C)
  • Schutzart: IP20
  • Kompakte Abmessungen
    Platzsparende Montage auf der Hutschiene (DIN Rail)

Normen und Zertifikate de 12VDC Batterieladegeräts CB1235A

  • IEC/EN 60335-2-29
  • EN60950 / UL1950
  • EN54-4
  • 89/336/EEC EMC
  • 2014/35/UE
  • DIN41773
  • IEC 61000-6-4
  • IEC 61000-6-2
  • CE

Auch gesucht unter: cb12xx, cbserie, cb.serie, cbxxxx, cb12.serie
