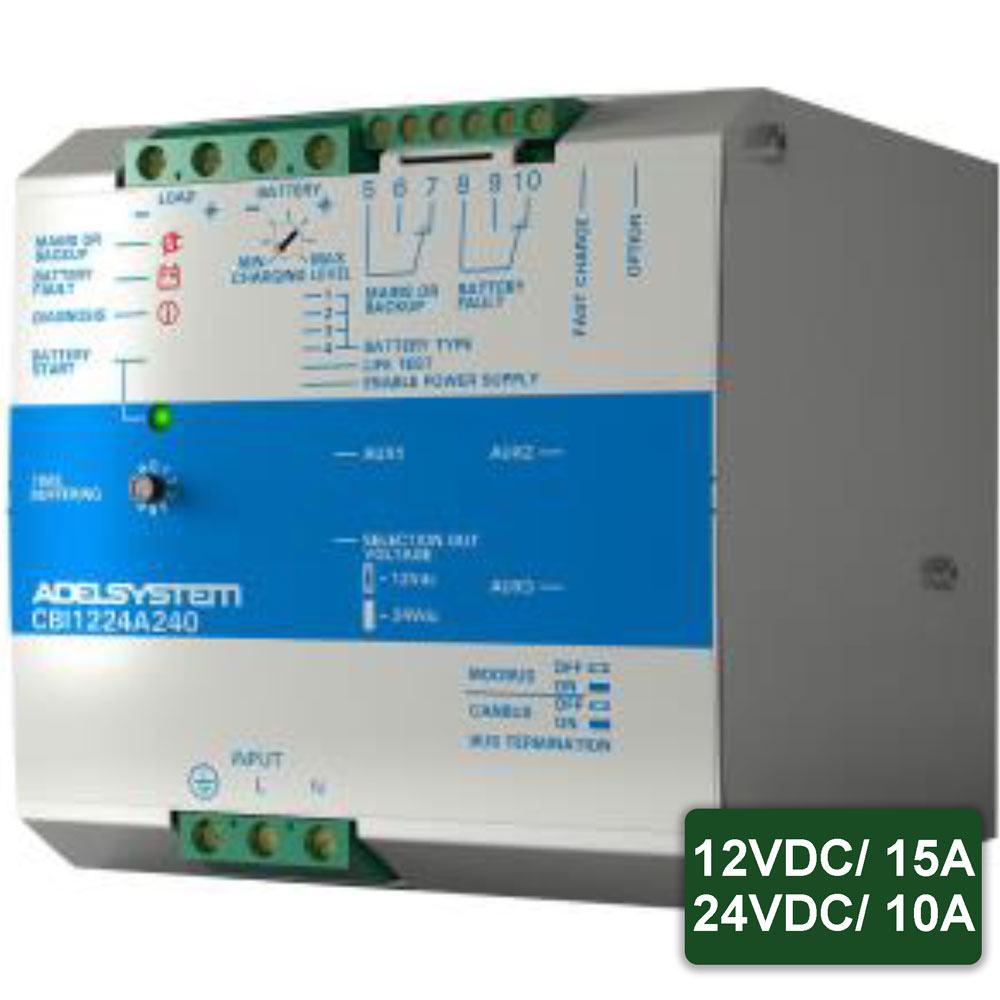

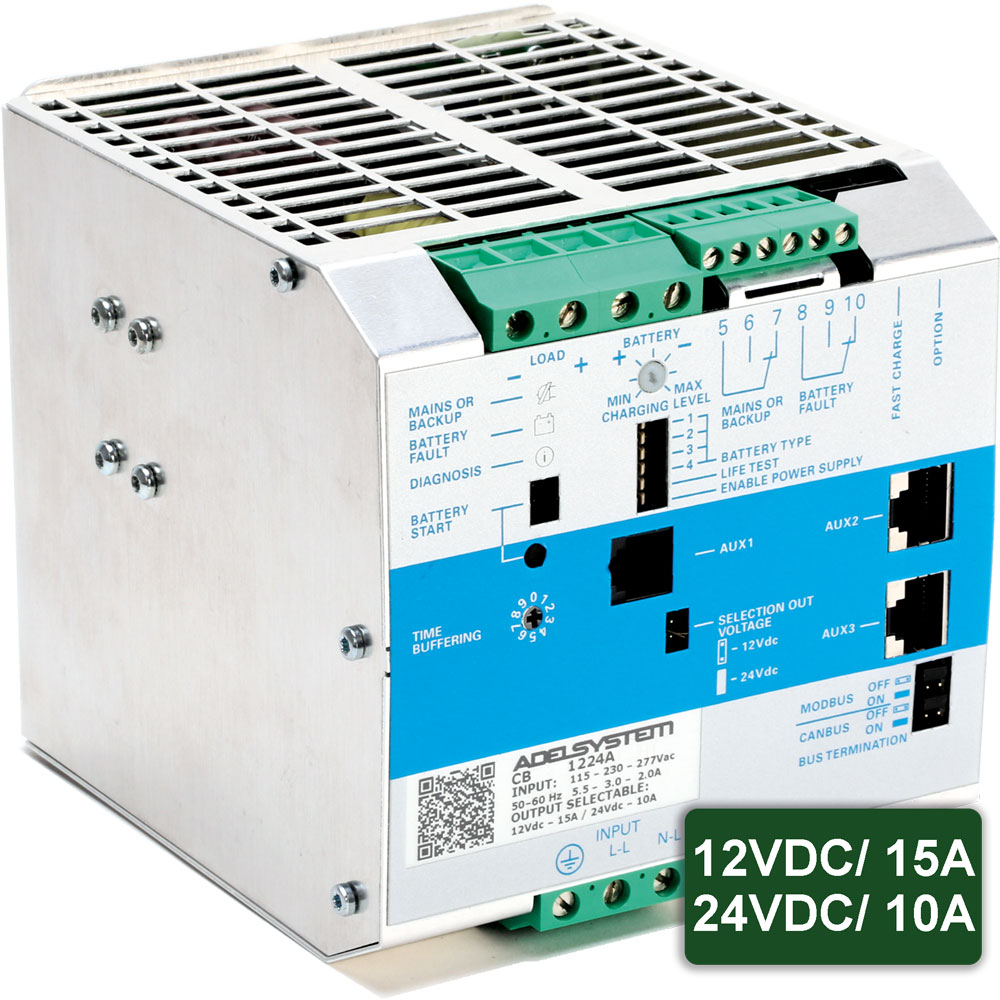

12V/ 24VDC, 6A/ 5A Batterie Lade- & Testgerät mit ADELSystems Battery Care
Technische Daten des Battery Charger mit wählbarer Ausgangsspannung (12V DC, 15A oder 24V DC, 10A Ausgang) zur Montage auf Hutschienen | ||
---|---|---|
Eingang | ||
Nominale Eingangsspannung (2xVac) | einphasig, 115 - 230 - 277 V AC | |
Spannungsbereich | 90 - 305 V AC | |
Eingangsstrom (Vn und In Last) I2t | ≤ 16 A ≤ 5 msec. | |
Fequenz | 47 - 63 Hz ±6% | |
Eingangsstrom (115–230Vac) | 3,3 - 2,2 A | |
Interne Sicherung | 6,3A | |
Externe Sicherung | 16A | |
Ausgangsdaten | ||
Nominale Ausgangsspannung (Vn) | 12 V DC oder 24 V DC per Jumper wählbar | |
Stromstärke (In) | 12V DC | 15A |
24V DC | 10A | |
Effizienz (50% von In) | > 91% | |
Kurzschluss Schutz | √ (ja) | |
Überlastsschutz | √ (ja) | |
Überhitzungsschutz | √ (ja) | |
Verpolungsschutz | √ (ja) | |
Netzteilfunktion | √ (ja) | |
Batterieausgang (Ausgang des Batterieladers) | ||
Nominale Ladespannung | 12 V DC oder 24 V DC per Jumper wählbar | |
Schnellladespannung (Typ. bei In) | 12V DC | 14,4 Vdc |
24V DC | 28,8 Vdc | |
Maximale Dauer der Schnellladung (Typ. bei In) | 15 Stunden | |
Minimale Dauer der Schnellladung (Typ. bei In) | 1 Minute | |
Normale Ladung/ Erhaltungsladung (Typ. bei In) | 12V DC | 13,8 Vdc |
24V DC | 27,65 Vdc | |
Wiederherstellungsladung | 12V DC | 2-10 Vdc |
24V DC | 2-20 Vdc | |
Ladestrombegrenzung/ Einstellbarer Ladestrom In (Iadj) | 20 ÷ 100% / Ibatt | |
Maximaler Ladestrom (Ibatt) | 12V DC | 15A ±5% |
24V DC | 10A ±5% | |
Batterietyp wählbar | √ (ja, mit Jumpern) | |
Automatische Ladekurve | IUoUo, automatisch, 3 Stufen | |
Erkennen von Kurzschlüssen | √ (ja) | |
Allgemeine Daten | ||
Isolationsspannung (IN/OUT) | 3000 Vac | |
Isolationsspannung (IN/PE) | 1605 Vac | |
Isolationsspannung (OUT/PE) | 500Vac | |
Betriebsdauer [MTBF] (IEC 61709) | > 300.000 Stunden | |
Signal Ausgang (Relay) | ||
Haupt- oder Notstromversorgung | √ (ja) | |
Niedriger Batteriestatus und | √ (ja) | |
Batteriefehler | √ (ja) | |
Umgebungsbedingungen | ||
Betriebstemperatur | −25°C bis +70°C | |
Lagertemperatur | −40°C bis +85°C | |
Luftfeuchte | bis 95% relative Luftfeuchtigkeit (bei 25°C) | |
Kühlung | automatisch | |
Physische Eigenschaften | ||
Abmessungen (BxHxT) | 100x115x135 mm | |
Schutzklasse (EN/IEC 60529) | IP20 | |
Anschlussart | Anschlussklemmen/ Schraubklemmen | |
2,5mm (24–14AWG) | ||
Gewicht | ca. 0,85kg | |
Zulassungen | ||
CE |
