Online-Doppelwandler-USV (5,0kVA)
| Kurzübersicht Eaton 9SX 5000I RT3U | |
|---|---|
| Nennleistung | 5000 VA/ 4500 Watt |
| Spannung | 200 – 240 V |
| Frequenz | 50/60 Hz |
| Eingangsstecker | Klemmleiste |

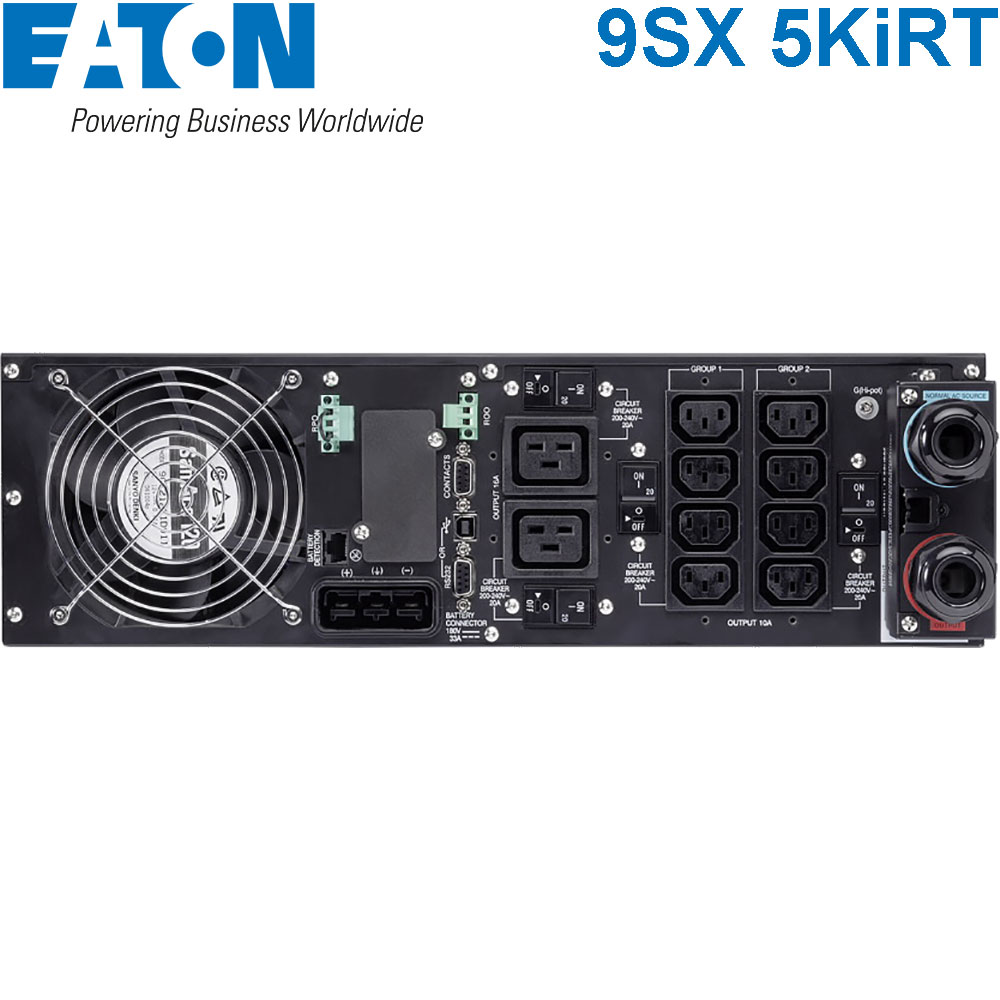

| Ausgangsanschlüsse | Klemmleiste + 8x IEC C13 + 2x IEC C19 |
| USV Topologie | Doppelwandler |
| Konfiguration | Rack/ Tower |
| Technische Daten der Eaton 9SX 5000 VA (Tower/ Rack USV) | |
|---|---|
| Leistung (VA/W) | 5 kVA/ 4,5 kW |
| Elektrische Eigenschaften | |
| Technologie | Online-Doppelwandler mit Leistungsfaktorkorrektur (Power Factor Correction, PFC) |
| Nennspannung | 200/ 208/ 220/ 230/ 240 V |
| Eingangsspannungsbereich | 176 – 276 V ohne Derating (100 – 276 V mit Derating) |
| Eingangsfrequenzbereich | 40 – 70 Hz, 50/60 Hz-Autoselektion, standardmäßig mit Frequenzumrichter |
| Wirkungsgrad | Bis zu 94 % im Online-Modus, bis zu 98 % im Hocheffizienz-Modus |
| Scheitelfaktor/ Kurzschlussstrom | 3:1/ 90 A |
| Überlastkapazität | 102-130 %: 120s, 130-150 %: 30s, 125-150 %: 10s, >150 %: 100 ms |
| Anschlüsse | |
| Eingang | Klemmleiste (bis zu 10 mm2) |
| Ausgänge | Klemmleiste + 2 gesteuerte Gruppen mit 4 IEC C13 (10A) + 2 IEC C19 (16A) |
| Batterien | |
| Batteriemanagement | ABM® und temperaturkompensiertes Ladeverfahren, automatischer Batterietest, Tiefentladungsschutz, automatische Erkennung von externen Batterieeinheiten. |
| Kommunikation | |
| Kommunikations-Ports | USB- und serielle Schnittstellen (können nicht gleichzeitig genutzt werden), potentialfreier Kontakt, 1 Anschluss für Fernabschaltung 1 Anschluss für ferngesteuertes Ein-/Ausschalten |
| Kommunikationssteckplatz | 1x Steckplatz für Netzwerk-M2-, Netzwerk-MS-, ModBus-MS- oder Relais-MS-Karten |
| Umgebungs- und Betriebsbedingungen | |
| Betriebstemperatur | 0 bis 40°C, konstant |
| Typischer Geräuschpegel | < 46 dB |
| Physische Eigenschaften | |
| USV-Format | RT (Rack/ Tower) |
| Abmessungen (BxHxT) | 440 x 130 x 685 mm (19'', 3 HE) |
| Gewicht | 48 kg |
| Normen und Zulassungen | |
| Sicherheit | IEC/EN 62040-1, UL 1778, CSA 22.2 |
| EMVLeistung | IEC/EN 62040-2, IEC/EN 62040-3 |
| Zulassungen und Kennzeichnungen | CE /CB-Bericht (TÜV), UL |
| Kundenservice und Support | |
| Herstellergarantie | 2 Jahre |
| Typische Überbrückungszeit* in Minuten bei | ||
|---|---|---|
| 50% Last | 70% Last | |
| 9SX 5KIRT | 13 | 10 |
| 9SX 5KIRT + 1 EBM | 60 | 40 |
| 9SX 5KIRT + 4 EBM | 220 | 150 |
Artikelnummern der Eaton 9SX USV-Modelle
| Bestellnummern der Eaton 9SX USV-Modelle | |||
|---|---|---|---|
| Artikelnummer | Nennleistung | Eingangsstecker | Ausgangsanschlüsse |
| (VA/Watt) | |||
| Eaton 9SX Tower | |||
| Eaton 9SX700I | 700 / 630 | C14 | (6) C13 |
| Eaton 9SX1000I | 1000 / 900 | C14 | (6) C13 |
| Eaton 9SX1500I | 1500 / 1350 | C14 | (6) C13 |
| Eaton 9SX2000I | 2000 / 1800 | C14 | (8) C13 |
| Eaton 9SX3000I | 3000 / 2700 | C20 | (8) C13, (1) C19 |
| Eaton 9SX5KI | 5000 / 4500 | Klemmleiste (bis zu 10 mm2) | Klemmleiste |
| Eaton 9SX6KI | 6000 / 5400 | Klemmleiste (bis zu 10 mm2) | Klemmleiste |
| Eaton 9SX Rack | |||
| Eaton 9SX1000IR | 1000 / 900 | C14 | (6) C13 |
| Eaton 9SX1500IR | 1500 / 1350 | C14 | (6) C13 |
| Eaton 9SX2000IR | 2000 / 1800 | C14 | (8) C13 |
| Eaton 9SX3000IR | 3000 / 2700 | C20 | (8) C13, (1) C19 |
| Eaton 9SX8KI | 8000 / 7200 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
| Eaton 9SX11KI | 11000 / 10000 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
| Eaton 9SX mit Rack-Kit | |||
| Eaton 9SX5KIRT | 5000 / 4500 | Klemmleiste (bis zu 10 mm2) | Klemmleiste + (8) C13, (2) C19 |
| Eaton 9SX6KIRT | 6000 / 5400 | Klemmleiste (bis zu 10 mm2) | Klemmleiste + (8) C13, (2) C19 |
| Eaton 9SX8KIRT | 8000 / 7200 | Klemmleiste (bis zu 116 mm2) | Klemmleiste |
| Eaton 9SX11KIRT | 11000 / 10000 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
