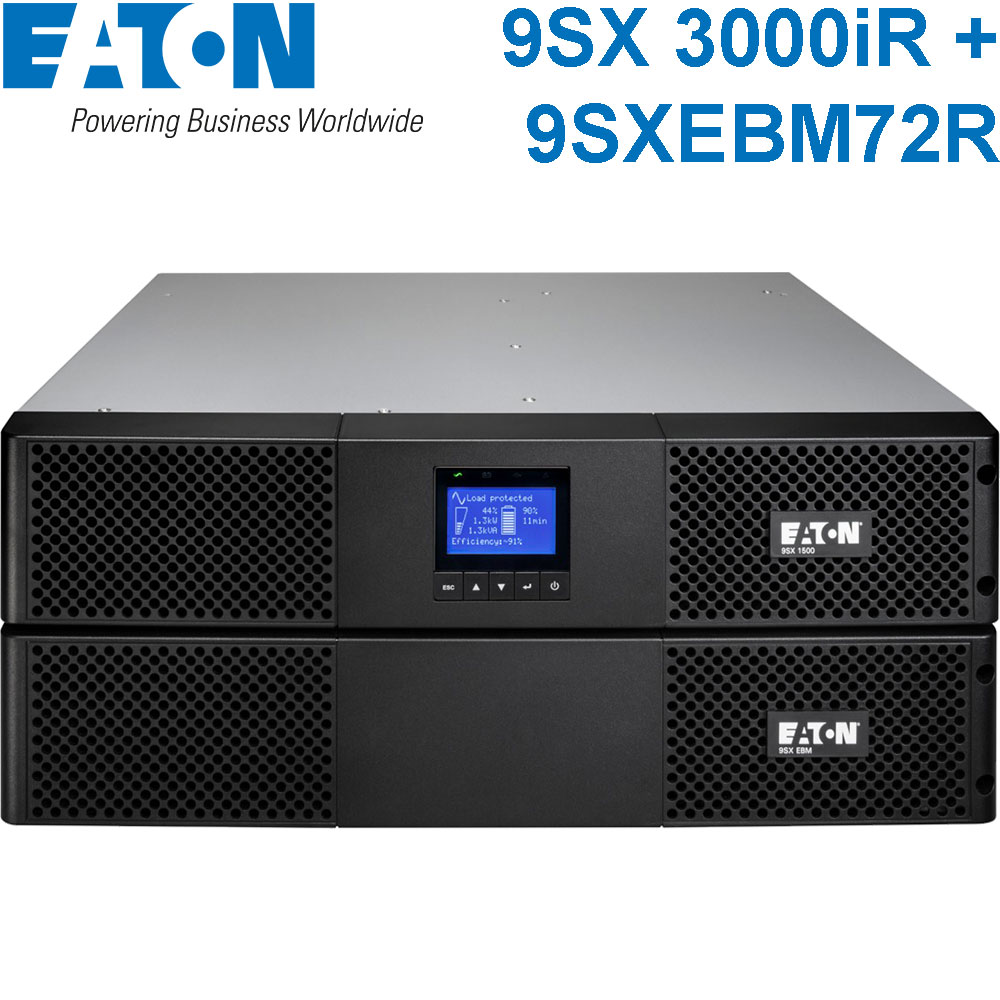

Online-Doppelwandler-USV (3,0kVA)
Die USV Eaton 9SX3000IR bietet hohe Verfügbarkeit, Flexibilität und hochentwickelten Schutz für Infrastruktur, Industrie, Medizintechnik, IT, Netzwerk-, Speicher- und Telekommunikationsanwendungen.
Sie liefert Online-Doppelwandler-Schutz im 19" USV Rack-Format - Eaton Power mit bis zu 95% Wirkungsgrad.
Eine längere Überbrückungszeit kann durch bis zu 4 externe Hot-Swap-fähige Batteriemodule erreicht werden, mit denen die Systeme bei Bedarf stundenlang weiterarbeiten können.
Die zusätzlichen Batteriemodule werden von der USV automatisch erkannt.
| Kurzübersicht Eaton 9SX 3000I Rack2U | |
|---|---|
| Nennleistung | 3000 VA/ 2700 Watt |
| Spannung | 200 – 240 V |
| Frequenz | 50/60 Hz |

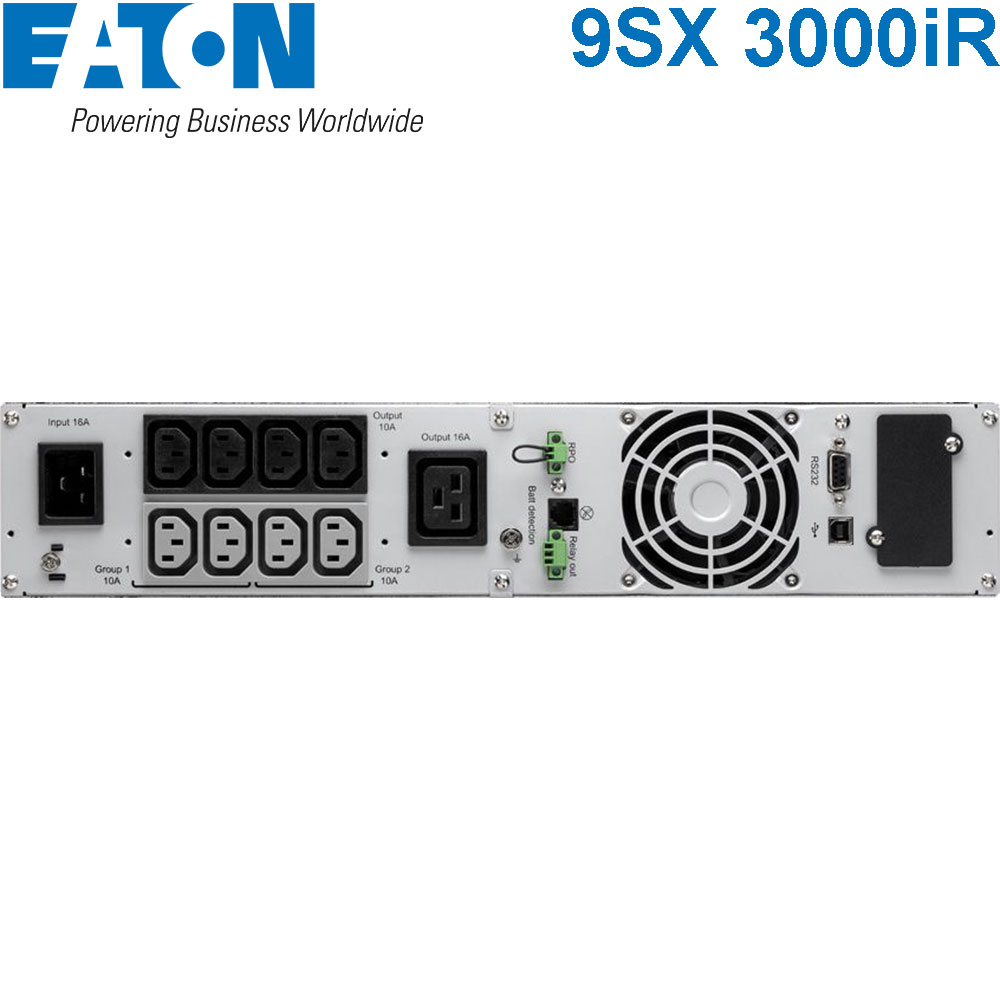

| Eingangsstecker | 1x IEC C20 |
| Ausgangsanschlüsse | 8x IEC C13 + 1 IEC C19 |
| USV Topologie | Doppelwandler |
| Konfiguration | Rack |
| Technische Daten der Eaton 9SX 3000 VA (Rack USV) | |
|---|---|
| Leistung (VA/W) | 3000 VA/ 2700 W |
| Elektrische Eigenschaften | |
| Technologie | Online-Doppelwandler mit Leistungsfaktorkorrektur (Power Factor Correction, PFC) |
| Nennspannung | 200/ 208/ 220/ 230/ 240 V |
| Eingangsspannungsbereich | 200 – 276 V ohne Derating (bis 140 – 276 V mit Derating) |
| Eingangsfrequenzbereich/ THDI | 40 – 70 Hz, 50/60 Hz-Autoselektion, Frequenzwandlermodus |
| Anschlüsse | |
| Eingang | 1x IEC C20 (16A) |
| Ausgänge | 8x Buchsen IEC C13 (10A) + 1x Buchse IEC C19 (16A) |
| Schaltbare Ausgangsgruppe | 2 Ausgangsgruppen |
| Batterien | |
| Batteriemanagement | ABM® und temperaturkompensiertes Ladeverfahren (vom Benutzer wählbar), automatischer Batterietest, Tiefentladungsschutz, automatische Erkennung von externen Batteriemodulen. |
| Kommunikation | |
| Kommunikations-Ports | 1x USB-Port + 1x Serielle RS232-Schnittstelle + 1x Mini-Klemmleiste für Fernabschaltung + 1x Mini-Klemmleiste für Ausgangsrelais |
| Kommunikationssteckplatz | 1x Steckplatz für Netzwerk-M2-, Netzwerk-MS-, ModBus-MS- oder Relais-MS-Karten |
| Umgebungs- und Betriebsbedingungen | |
| Betriebstemperatur | 0 bis 40°C |
| Typischer Geräuschpegel | 45 dB |
| Physische Eigenschaften | |
| USV-Format | Tower |
| Abmessungen (BxHxT) | 438 x 86,5 x 608 mm (19'', 2 HE) |
| Gewicht | 26,5 kg |
| Normen und Zulassungen | |
| Sicherheit | IEC/EN 62040-1, UL 1778, CSA 22.2 |
| EMV | IEC/EN 62040-2, FCC Class B, CISPR22 Class B |
| Zulassungen und Kennzeichnungen | CE /CB-Bericht (TÜV) /cULus/ EAC/ RCM |
| Kundenservice und Support | |
| Gewährleistung | 2 Jahre |
| Typische Überbrückungszeit* in Minuten bei | ||||||
|---|---|---|---|---|---|---|
| 300W | 500W | 800W | 1200W | 1800W | 2500W | |
| 9SX 3000IR | 57 | 33 | 20 | 12 | 7 | 4 |
| 9SX 3000IR + 1 EBM | 220 | 125 | 77 | 50 | 32 | 22 |
| 9SX 3000IR + 4 EBM | 820 | 490 | 280 | 180 | 121 | 81 |
Artikelnummern der Eaton 9SX USV-Modelle
| Bestellnummern der Eaton 9SX USV-Modelle | |||
|---|---|---|---|
| Artikelnummer | Nennleistung | Eingangsstecker | Ausgangsanschlüsse |
| (VA/Watt) | |||
| Eaton 9SX Tower | |||
| Eaton 9SX700I | 700 / 630 | C14 | (6) C13 |
| Eaton 9SX1000I | 1000 / 900 | C14 | (6) C13 |
| Eaton 9SX1500I | 1500 / 1350 | C14 | (6) C13 |
| Eaton 9SX2000I | 2000 / 1800 | C14 | (8) C13 |
| Eaton 9SX3000I | 3000 / 2700 | C20 | (8) C13, (1) C19 |
| Eaton 9SX5KI | 5000 / 4500 | Klemmleiste (bis zu 10 mm2) | Klemmleiste |
| Eaton 9SX6KI | 6000 / 5400 | Klemmleiste (bis zu 10 mm2) | Klemmleiste |
| Eaton 9SX Rack | |||
| Eaton 9SX1000IR | 1000 / 900 | C14 | (6) C13 |
| Eaton 9SX1500IR | 1500 / 1350 | C14 | (6) C13 |
| Eaton 9SX2000IR | 2000 / 1800 | C14 | (8) C13 |
| Eaton 9SX3000IR | 3000 / 2700 | C20 | (8) C13, (1) C19 |
| Eaton 9SX8KI | 8000 / 7200 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
| Eaton 9SX11KI | 11000 / 10000 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
| Eaton 9SX mit Rack-Kit | |||
| Eaton 9SX5KIRT | 5000 / 4500 | Klemmleiste (bis zu 10 mm2) | Klemmleiste + (8) C13, (2) C19 |
| Eaton 9SX6KIRT | 6000 / 5400 | Klemmleiste (bis zu 10 mm2) | Klemmleiste + (8) C13, (2) C19 |
| Eaton 9SX8KIRT | 8000 / 7200 | Klemmleiste (bis zu 116 mm2) | Klemmleiste |
| Eaton 9SX11KIRT | 11000 / 10000 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
Artikelnummern der Eaton 9SX USV-Batteriepakete
| Kurzübersicht Eaton 9SX 3000I Rack2U | |
|---|---|
| Nennleistung | 3000 VA/ 2700 Watt |
| Spannung | 200 – 240 V |
| Frequenz | 50/60 Hz |
| Eingangsstecker | 1x IEC C20 |
| Ausgangsanschlüsse | 8x IEC C13 + 1 IEC C19 |
| USV Topologie | Doppelwandler |
| Konfiguration | Rack |
| Technische Daten der Eaton 9SX 3000 VA (Rack USV) | |
|---|---|
| Leistung (VA/W) | 3000 VA/ 2700 W |
| Elektrische Eigenschaften | |
| Technologie | Online-Doppelwandler mit Leistungsfaktorkorrektur (Power Factor Correction, PFC) |
| Nennspannung | 200/ 208/ 220/ 230/ 240 V |
| Eingangsspannungsbereich | 200 – 276 V ohne Derating (bis 140 – 276 V mit Derating) |
| Eingangsfrequenzbereich/ THDI | 40 – 70 Hz, 50/60 Hz-Autoselektion, Frequenzwandlermodus |
| Anschlüsse | |
| Eingang | 1x IEC C20 (16A) |
| Ausgänge | 8x Buchsen IEC C13 (10A) + 1x Buchse IEC C19 (16A) |
| Schaltbare Ausgangsgruppe | 2 Ausgangsgruppen |
| Batterien | |
| Batteriemanagement | ABM® und temperaturkompensiertes Ladeverfahren (vom Benutzer wählbar), automatischer Batterietest, Tiefentladungsschutz, automatische Erkennung von externen Batteriemodulen. |
| Kommunikation | |
| Kommunikations-Ports | 1x USB-Port + 1x Serielle RS232-Schnittstelle + 1x Mini-Klemmleiste für Fernabschaltung + 1x Mini-Klemmleiste für Ausgangsrelais |
| Kommunikationssteckplatz | 1x Steckplatz für Netzwerk-M2-, Netzwerk-MS-, ModBus-MS- oder Relais-MS-Karten |
| Umgebungs- und Betriebsbedingungen | |
| Betriebstemperatur | 0 bis 40°C |
| Typischer Geräuschpegel | 45 dB |
| Physische Eigenschaften | |
| USV-Format | Tower |
| Abmessungen (BxHxT) | 438 x 86,5 x 608 mm (19'', 2 HE) |
| Gewicht | 26,5 kg |
| Normen und Zulassungen | |
| Sicherheit | IEC/EN 62040-1, UL 1778, CSA 22.2 |
| EMV | IEC/EN 62040-2, FCC Class B, CISPR22 Class B |
| Zulassungen und Kennzeichnungen | CE /CB-Bericht (TÜV) /cULus/ EAC/ RCM |
| Kundenservice und Support | |
| Gewährleistung | 2 Jahre |
| Typische Überbrückungszeit* in Minuten bei | ||||||
|---|---|---|---|---|---|---|
| 300W | 500W | 800W | 1200W | 1800W | 2500W | |
| 9SX 3000IR | 57 | 33 | 20 | 12 | 7 | 4 |
| 9SX 3000IR + 1 EBM | 220 | 125 | 77 | 50 | 32 | 22 |
| 9SX 3000IR + 4 EBM | 820 | 490 | 280 | 180 | 121 | 81 |
